Блок предохранителей ВАЗ 2114 – схема, расположение, подключение

Дорогие друзья, я уверен что практически все владельцы Самар с завидной периодичностью сталкиваются с проблемами в электрике своего автомобиля, и есть у меня подозрение, подкрепленное собственным опытом, что большая часть этих проблем прячется непосредственно в блоке предохранителей вашей ВАЗ-2115 и всего остального семейства. Этих блоков существует несколько видов, их производили разные заводы и они имеют разную маркировку, но в большинстве своем они идентичны, и сегодня мы рассмотрим их схемы, основные проблемы, и методы их решения.

Начнем с основного, думаю все знают где искать этот черный ящик пандоры под названием блок предохранителей – он расположен с левой стороны по ходу движения (водительской) под капотом ближе к лобовому стеклу. Кстати именно это его месторасположение сыграло злую шутку с большинством автовладельцев Самар – блок постоянно подвержен воздействию воды и периодически ввиду собственной не герметичности, забитых сливных дренажей и прочего выходит из строя, прогнивают как дорожки, так и другие его элементы, но это мы уже углубились, давайте начнем с малого – рассмотрим сам блок предохранителей ВАЗ 2114.

Блок предохранителей ВАЗ 2114, 2115 и 2113 – устройство и внешний вид

Собственно ничего необычного – типовое расположение предохранителей и реле, давайте их схематично пронумеруем:

Теперь все стало несколько понятнее, однако предстоит еще узнать какой предохранитель за что отвечает, это мы вам распишем без проблем – итак какие цепи защищают предохранители в ВАЗ-2114 и каков их номинал?

F1 (20A) Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

F2 (10A) Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации

F3 (10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер

F4 (20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.

F5 (20A) Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения

F6 (30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)

F7 (20A) Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика

F8 (7.5A) Правая противотуманная фара

F9 (7.5A) Левая противотуманная фара.Реле включения противотуманных фар(контакты)

F10 (7.5A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза

F11 (7.5A) Лампы габаритных огней по правому борту

F12 (7.5A) Правая фара(ближний свет)

F13 (7.5A) Левая фара(ближний свет)

F14 (7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар

F15 (7.5A) Правая фара(дальний свет)

F16 (15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).

Теперь рассмотрим функционал реле в блоке предохранителей ВАЗ 2115

К1 Реле включения электровентилятора

К2 Реле-прерыватель указателей поворота и аварийной сигнализации

К3 Реле стеклоочистителя

К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней

К5 Реле включения стеклоподъёмников

К6 Реле включения звукового сигнала

К7 Реле включения обогрева заднего стекла

К8 Реле включения дальнего света фар

К9 реле включения ближнего света фар

Для того, что бы прозвонить те или иные цепи, нужно всегда иметь под рукой электрическую схему блока предохранителей.

Схема соединений внутри блока предохранителей ВАЗ-2114 и 2115 (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока 2114 – 2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Shendys › Блог › Монтажный блок Самар

Какие различия имеют монтажные блоки, устанавливаемые на Ладу Самару?
КРАТКО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

ПОДРОБНО:
Первый вид — Блоки с 11 реле
Их бывает 2 вида:
Старого образца

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Обратите внимание: обмотка реле вентилятора подключена к предохранителю 4, к которому подключены вентилятор отопителя и омыватели стёкол. Если он перегорит, то вентилятор охлаждения двигателя не включится.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Второй вид — блоки с 9 реле
Самый популярный, который пришёл с европанелью

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора. Датчик стоит расчитанный на больший ток.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Можно в таком случае врезать реле (30 и 87 в разрыв любого провода на вентилятор, 86 к плюсу зажигания, 85 к датчику или мозгам инжектора).

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

ИТОГО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

Обслуживание.
Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать.
Блоки располагаются в коробке воздухопритока, где постоянно сыро. Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11.
Поэтому во первых — очищаем сливные отверстия от листьев, семечек, насекомы и т.п., вычищаем грязь или вообще убираем сливные резинки (особенно маленькую рядом с блоком). Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы). И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть вырезанной баклашкой от незамерзайки или ещё чем-нибудь.
Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).
Если при замене мы сорвали шпильки но остались торчать кусочки, можно на строительном рынке купить вот такие крепления

Монтажный блок предохранителей ваз 2114

Этот товар выбрали 37 покупателей

• Описание
• Доставка и оплата
• Отзывы (8)

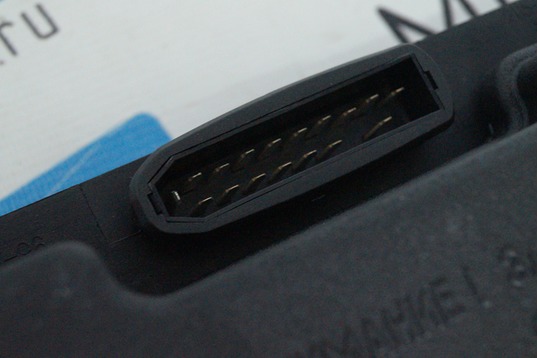

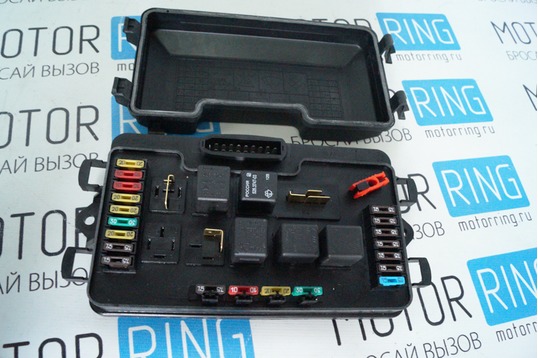

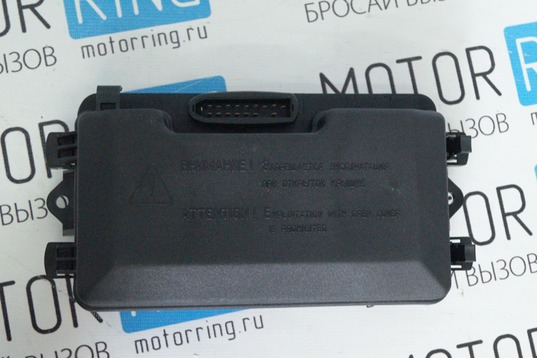

Оригинальный монтажный блок. Содержит в себе предохранители и реле электрических цепей автомобиля. Устанавливается между основанием лобового стекла и щитом моторного отсека.

Предназначен для автомобилей с евро-панелью.

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Предохранители и реле ВАЗ 2114 2115 2113

Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице.

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

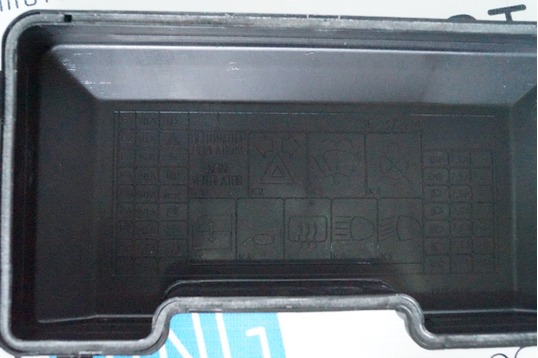

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

для увеличения нажмите на изображении.

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализа­тора включения заднего противотуманного света

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)

Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)

Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара

Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара

Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем

Лампы габаритного света по правому борту

Правая фара (ближний сеет)

Левая фара (ближний свет)

Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар

Правая фара (дальний свет)

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя)

Правая противотуманная фара

Левая противотуманная фара

Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

Задние фонари (лампы стоп-сигнала). Плафон освещения салона

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

Правая фара (дальний свет)

Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

Левая фара (ближний свет)

Правая фара (ближний свет)

Схема предохранителей ВАЗ 2114, 2115, описание основных элементов монтажного блока предохранителей.

Схема соединений монтажного блока ваз 2114, ваз 2115 (наружная цифра в обозна­чении наконечника провода — номер колодки, внутренняя — условный номер наконечника): К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей пово­рота и аварийной сигнализации; КЗ — реле очистителя ветрового стекла; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников (в вариант­ном исполнении автомобиля); К6 — реле включения звуковых сигналов; К7 — реле включения обогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F16 — плавкие предохранители

Снятие монтажного блока ВАЗ 2113, 2114, 2115

Отсоединяем клемму «минусового» провода от аккумуляторной батареи. Из салона (под панелью приборов с левой стороны) отсоединяем пять колодок жгутов проводов с нижней стороны блока. Снимаем крышку монтажного блока. Для наглядности снятие монтажного блока показано при демонтированном капоте.

Отсоединяем колодку жгута про­водов с верхней стороны блока.

Головкой «на 10» с удлинителем отворачиваем гайку левого креп­ления монтажного блока.

Отсоединяем еще четыре ко­лодки жгутов проводов с нижней стороны блока.

И снимаем монтажный блок. Установка обратно снятию.

Блок предохранителей Ваз 2114, Ваз 2115 в салоне.

Находится этот блок внизу слева под бардачком на центральной консоле.

На разных модификациях автомобилей блок может отличаться. Так же может отличаться расположения предохранителя бензонасоса Ваз 2114, Ваз 2115.

Как добраться и описание блока показано на рисунках.

Если не видите цифры, нажмите на изображении.

1 — реле бензанасоса

2 — главное реле

3 — реле вентилятора

f1 — предохранитель бензонасоса Ваз 2114, Ваз 2115

f2 — предохранителей цепей главного реле.

f3 — предохранитель электронного блока управления

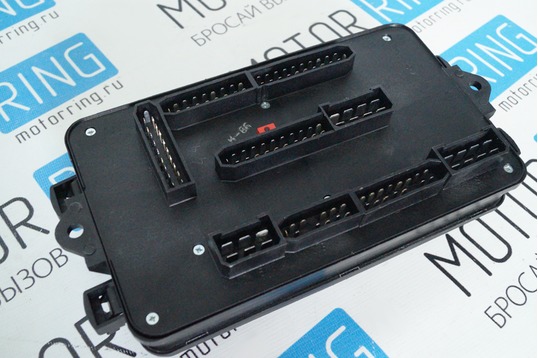

Порядок нумерации штекеров в соеденительных колодках монтажного блока 2114.

А — зона монтажного блока расположенная в салоне автомобиля;

В — зона монтажного блока расположенная в моторном отсеке автомобиля.

расположение колодки Ш11.

Схема внутренних соединений монтажного блока 2114.

Схема блока предохранителей на инжекторной ВАЗ 2114

В состав электрической цепи автомобиля входят плавкие предохранители. Это компактные защитные устройства, которые созданы для того, чтобы беречь главные рабочие элементы от перегрузок. Перегрузками выступает повышенный ток, из-за которого оборудование может легко испортиться.

За счет плавления специальной вставки в предохранителе, цепь своевременно разрывается, не нанося вред оборудованию.

Впервые предохранители такого типа появились еще в далеком 19 веке, но до сих пор они широко применяются в автомобилестроении. Именно подобные предохранители или защитные устройства (ЗУ) служат на благо вашего ВАЗ 2114.

Немного о предохранителях

ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

• Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
• В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
• В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

• Номинальный ток вставки;
• Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

• Быстродействующими;
• Низковольтными;
• Рассчитанные на средние показатели напряжения;
• Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

1. Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
2. Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Цвет

Номинальный ток

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

• Для топливного насоса. Номинальный ток -15А;
• Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
• Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Схема БП

Обозначение

Номинальный ток вставки

Назначение

Защита лампочек задних противотуманных фар

Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка

Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine

Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски

Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения

Защита цепи электростеклоподъемников и их переключателей, контактов

Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар. Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника

Защищает лампы правой передней противотуманки

Защищает лампы левой передней противотуманки

Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов

Защита ламп правых габаритов

Защита правой лампы ближнего света

Защита левой лампы ближнего света

Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар

Защита правой фары дальнего света

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Замена ЗУ

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Правила безопасности

Теперь еще несколько правил безопасности:

• Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
• Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
• Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Блок монтажный (реле и предохранителей) нового образца в сборе

• Производитель: Авар
• 0 отзывов

• Описание
• Характеристики
• Видео
• Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке монтажного блока ВАЗ 2114 в сборе нового образца, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, количество реле на монтажном блоке, объём двигателя, количество клапанов, наличие противотуманных фар в автомобиле.

Без электрических компонентов современному автомобилю с бензиновым двигателем невозможно даже сдвинуться с места. Благодаря проводке, монтажному блоку реле и предохранителей, все узлы и агрегаты работают как единый механизм.

Если Вы владелец автомобиля ВАЗ-2108, 2109, 21093, 21099, 2113-2115, ИЖ 2126, 2127, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Своевременный контроль и диагностика технического состояния электропроводов, блока реле и предохранителей, позволит предотвратить поломки, тем самым, сбережет Ваше время и, самое главное, сохранит Ваш автомобиль целым и невредимым.

Электрооборудование ВАЗ-2108, 2109, 21093, ВАЗ 2113-2115 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

На всех автомобилях ВАЗ 2108- 21099 и Самарского семейства (не важно какой двигатель установлен, так же важна марка автомобиля то есть ВАЗ 2109 или ВАЗ 2114) блок находиться в одном и том же месте, для того чтобы его увидеть — капот поднимите у автомобиля и посмотрите под лобовым стеклом, он для наглядности стрелкой указан, но там крышка верхняя снята с блока, а у Вас она будет поэтому учтите это.

Большинство предохранителей и реле в автомобиле ВАЗ-2108, 2109, 21093, ВАЗ 2113-2115, ИЖ 2126, 2127 находятся в монтажном блоке. До 1986г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

С 1998 г. на части автомобилей ВАЗ-2108, 2109, 21093, 21099, ВАЗ 2113-2115 ИЖ 2126, 2127 взамен блока 17.3722 стали устанавливать монтажные блоки 2114-3722010-ХХ с ножевыми предохранителями.

Схема электрооборудования ВАЗ 21083, ВАЗ 21093 и ВАЗ 21099

[photo_gallery source=»media: images/Content_718_img_02.jpg»]

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле в автомобиле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных.

Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

Блоки реле и предохранителей ВАЗ-2108, 2109, 21093, 21099, 2113-2115, ИЖ 2126, 2127 нового образца серия блоков 36….3722 предназначены для замены блоков серии 17.3722-01. Блоки имеют модификации с различной комплектацией реле, обладают повышенной герметичностью и надежностью. Применение блоков упрощает монтаж и обслуживание системы электрооборудования автомобиля.

Номер по каталогу ОАО «АВАР»

Номер оригинальной запчасти по каталогу ОАО АВТОВАЗ»
