Лада веста задние тормоза

Задний тормозной барабан на Лада Веста: как его снять самостоятельно

При выявлении таких признаков, стуков и скрипов осматривают колодки. Проверяют, не достиг ли их износ предельных значений. Для накладок предел толщины 2 мм. Предельный размер трущейся поверхности барабана 204,45 мм.

Для уверенного управления скоростным автомобилем требуются механизмы, способные остановить движение. К ним относят систему торможения. Передние колеса оборудуют дисковыми тормозами, в задних колесах во многих случаях применяют устройство барабанного типа. Современным представителем такого механизма в российском автопроме является тормозной барабан Лада Веста.

Тормоза задних колес

На Ладу Весту с объемом цилиндров 1,6 л устанавливают тормоза: дисковые передних и барабанные задних колес. Для двигателей этой марки объемом 1,8 л дисковыми деталями оборудуют все колеса.

Барабанные узлы закрыты, туда не попадает грязь. Площадь накладок у них в 2 раза больше. При несколько меньшей эффективности тормоза этого типа обходятся дешевле дисковых.

Устройство

Узел состоит из следующих деталей:

  1. Тормозной барабан Лада Веста с подшипником и кольцом АБС насаживается на ось задней стойки. Тело детали имеет четыре резьбовых отверстия для крепления колеса. У него цилиндрическая форма, он отливается из чугуна. Внутреннюю поверхность тщательно обрабатывают для исключения шероховатости.
  2. Колодки полукруглой формы, диаметром на 2 мм меньше относительно внутреннего диаметра барабана. К внешним сторонам крепят фрикционные накладки. Колодки верхней частью соединены с тормозным цилиндром, а нижней частью касаются механического упора.
  3. Цилиндр имеет два поршня, которые выдвигаются в противоположные стороны.
  4. Система АБС содержит 2 элемента – датчик скорости и импульсный ротор (металлическое зубчатое кольцо). Датчик прикреплен к щитку колесной стойки. Ротор запрессован с внешней стороны подшипника барабана.
  5. Распорная планка состоит из штока с резьбой, который ввинчивается в полую трубку. На поверхность трубки напрессовано храповое колесо.
  6. Верхняя цилиндрическая пружина возвращает колодки к исходному состоянию после снятия усилия с тормозной педали. Нижняя пружина сохраняет постоянное прижатие нижних концов колодок к стопору.

Источник фото: https://www.drive2.com/l/530431348347765662/

Зная устройство узла, можно понять причины его неполадок и быстро их исправить.

Основные неполадки

Проблемы в работе барабанной тормозной системы проявляются увеличением хода педали, появлением стуков. При нормальном уровне тормозной жидкости это говорит об истирании накладок или выработке детали выше допустимых пределов.

Цена ремонта

Станции технического обслуживания замену колодок барабанной системы оценивают в 1400 руб. Колодки меняют сразу с обеих сторон, предварительно закупив.

Завод на Vesta устанавливает колодки FORD (артикул 1433865) ценой 2735 руб. Подходят неоригинальные детали, они дешевле, но качество может быть хуже.

Тормозной барабан на Весту завод применяет артикула 432008333R. Если износ внутренней поверхности превышает допустимые пределы, его заменяют. Барабан Лада Веста с АБС стоит 7000 руб., замена – 600 руб.

Замена узла сотрудниками СТО оценивается 2000 руб. Эту работу автолюбители выполняют самостоятельно. Барабаны на Весту можно купить в автомагазине.

Снятие и проверка узла

Снять тормозной барабан на Лада Веста легко. Для этого устанавливают автомобиль на подъемник или поднимают нужное колесо домкратом. В таком положении домкрат нужно подстраховывать металлической подставкой или, если ее нет, снятым колесом. Отпускают полностью ручник. Болты колеса отвинчивают баллонным ключом. После снятия колеса зубилом осторожно снимают заглушку оси ступицы (ее легко помять). Открывшуюся гайку крепления барабана к оси откручивают ключом.

Снять задний барабан на Весте можно быстро, но не всегда. Если он туго снимается из-за подшипника, смазывают ось ступицы. Снимают осторожно, чтобы исключить повреждение ротора АБС.

Источник фото: https://www.drive2.com/l/555625282908717205/

Снятый барабан осматривают и замеряют его внутренний диаметр в двух перпендикулярных направлениях. Если старый подшипник потерял свои качества, его заменяют новым того же артикула. Обнаружив неровности зеркала барабана, шлифуют или растачивают его.

По порядку снятия заднего узла Vesta есть видео-инструкция.

Признаки истирания накладок

Перед каждым выездом автомобиля проверяют количество жидкости в емкости тормозной системы. Уровень должен находиться выше отметки min. Если он оказался ниже – это один из признаков истирания.

Другим признаком является сначала смягчение педали, а потом ее провал. Заметно увеличивается путь от нажатия педали до остановки машины.

При выявлении таких признаков, стуков и скрипов осматривают колодки. Проверяют, не достиг ли их износ предельных значений. Для накладок предел толщины 2 мм. Предельный размер трущейся поверхности барабана 204,45 мм.

Замена устройства

Для проверки состояния и замены деталей надо снять задний барабан на Ладе Веста способом, который описан ранее. Далее начинают снимать колодки.

Порядок действий по снятию колодок следующий:

  • отсоединяют трос стояночного тормоза от задней колодки;
  • снимают пружины, прижимающие колодки к щитку тормозной системы, и убирают стойки, определяющие место каждой из них;
  • убирают нижнюю пружину;
  • выводят нижние части колодок из пазов стопора;
  • убирают распорную планку;
  • разводят нижние части в стороны и снимают верхнюю пружину;
  • вынимают верхние части колодок из прорезей поршней.
Читать еще:  Реле генератора ваз 2110

Способы проверки узлов практически одинаковы и не представляют сложности. Проблемы возникают, когда нужных деталей нет в продаже. Тогда ищут аналог – тормозной барабан Vesta можно заменить деталью для Renault Logan 2.

Колодки заднего тормоза PATRON (со скобами ручника) LADA Vesta (комплект)

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.
Способы оплаты

Доставка по России и за границу

Самовывоз в Москве

  • Описание
  • Отзывы

ПРИМЕНЯЕМОСТЬ: LADA Vesta (ЛАДА Веста).

Задние тормозные колодки «PATRON» со скобами ручника.

Бренд автозапчастей «PATRON» ведёт свою историю с 2004 года. В то время основатель компании Константин Георгиевич Шавель принял основополагающее решение о создании бренда запчастей, способного конкурировать с именитыми мировыми брендами за внимание автолюбителей. Среди первых товарных групп торговой марки «PATRON» были ШРУСы и амортизаторы подвески. С тех пор продукция бренда уверенно завоевывает места на полках автомагазинов.

Вся продукция «PATRON» проходит тщательные испытания. Заводы-производители обладают сертификатами по системам качества ISO 9001, IS014001, ISO/TS 16949. Каждый завод имеет свой испытательный центр. Контроль качества товаров производится на всех этапах производства и выбора сырья. Заводы-производители уделяют особое внимание совершенствованию технологии производства, обновлению станков и другого оборудования по последнему слову техники.

«PATRON» – глобальный бренд запчастей для легковых автомобилей и легкого коммерческого транспорта. «PATRON» является прекрасной альтернативой известным торговым маркам среднего ценового сегмента.

В комплекте: 4 тормозные колодки.

Оригинальные детали тормозной системы Лада Веста по лучшей цене

Тормозная система Лада Веста

Комплект задних тормозных барабанов для автомобилей Лада Веста и Иксрей. Материал — чугун. Диаметр -..

Выключатель контрольной лампы ручного тормоза Лада Гранта FL / Веста. Применяется на Лада Веста, ..

Датчик АБС заднего левого колеса для автомобиля Лада Веста ..

Датчик АБС заднего правого колеса для автомобиля Лада Веста ..

Датчик АБС переднего колеса для автомобиля Лада Веста ..

Задние тормозные диски для Весты и Иксрей, не вентилируемые, направленные по движению канавки 6 шт, ..

Тормозные вентилируемые диски АТС-SPORT 2412-05 для автомобилей Лада Веста, Иксрей, Ларгус. Направл..

Недорогой и качественный аналог штатных задних тормозных колодок для Лада Веста от японского бренда ..

Задние тормозные дисковые колодки для автомобилей Лада Гранта, Калина, Калина-2, Веста, Датсун от пр..

Колодки тормозные задние дисковые для автомобилей Лада Калина Спорт, Калина-2 Спорт, Гранта Спорт, В..

Колодки тормозные передние для автомобилей Лада Веста и Ларгус (16-клапанные двигатели). Производ..

Комплект колодок тормозных дисковых передних для автомобилей Лада Веста и Ларгус. ..

Тормозные передние колодки для автомобилей Лада Веста (кроме Веста Спорт) и Лада Ларгус (только..

Колодки тормозные передние для автомобилей Лада Веста и Лада Ларгус (16-клап) с накладками керамичес..

Оригинальные передние тормозные колодки для Лада Веста Спорт ТИИР-299 (в комплекте 4 колодки и 2 про..

  • 1
  • 2
  • >
  • >|
  • Гарантии
  • О нас
  • Политика безопасности платежей
  • Положение о накопительной системе скидок
  • Доставка и оплата
  • Договор купли-продажи
  • Политика обработки персональных данных
  • Бесконтатная доставка
  • Написать нам
  • Карта сайта
  • Личный кабинет
  • История заказов
  • Наши партнёры
  • Часто задаваемые вопросы
  • Производители
  • Статьи и новости
  • Проверка статуса заказа
  • Не нашли нужный товар? Оставьте заявку!

ул. Дзержинского, д. 70, 3 подъезд, пн-пт, с 10 до 18 (Самарское время)

Телефон: +7-8482-90-33-63 (интернет-магазин с доставкой заказов)

Телефон: +7-8482-44-42-33 (самовывоз и розничный магазин)

Лада веста задние тормоза

LADA VESTA. ТОРМОЗНЫЕ КОЛОДКИ ЗАДНЕГО ТОРМОЗА — СНЯТИЕ / УСТАНОВКА

ВНИМАНИЕ! Замену тормозных колодок производить комплектом на колесах одной оси. Установка тормозных колодок разных производителей или разного типа на колеса одной оси не допускается.
Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью

Снять задние колеса в соответствии с требованиями ТИ 3100.25100.20584.

Отпустить рычаг ручного привода тормоза.

Поднять автомобиль на высоту, удобную для выполнения работ.

Снять тормозные барабаны заднего тормоза в соответствии с требованиями раздела настоящей технологической инструкции.

Снять нижнюю, затем верхнюю стяжные пружины 1 и 5, рисунок 10-1 (клещи для тормозных пружин).


Рисунок 10-1 — Замена тормозных колодок:

1 — нижняя стяжная пружина;

2, 7 — тормозные колодки;

3 — скоба крепления направляющей колодки;

4 — распорная планка с механизмом автоматической регулировки зазора;

5 — верхняя стяжная пружина;

6 — тормозной цилиндр;

8 — рычаг ручного привода колодок;

Читать еще:  Как снять коробку ваз 2112

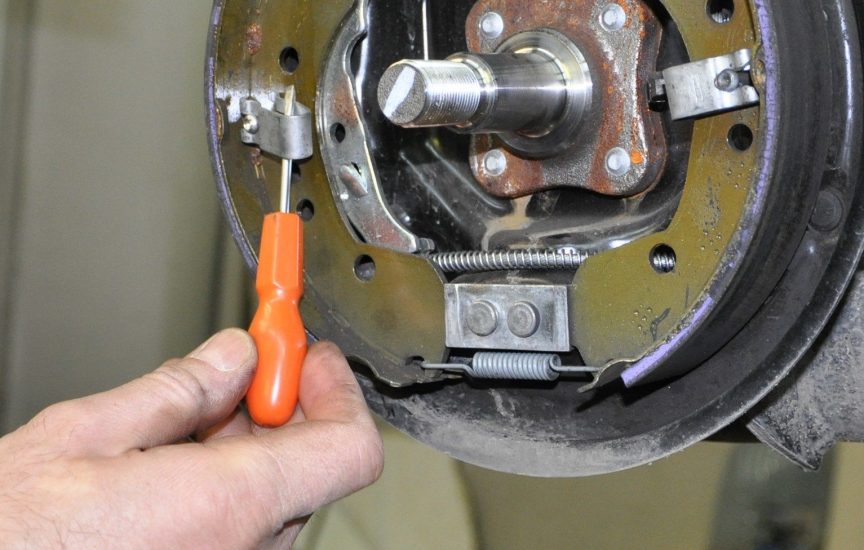

Снять скобы 3 направляющих колодок (плоскогубцы).

Снять распорную планку 4 с механизмом автоматической регулировки в сборе.

Снять тормозные колодки 2 и 7, отсоединив трос ручного привода тормоза от рычага 8 привода.

Очистить элементы заднего тормоза (щетка металлическая).

Нанести на резьбовую поверхность распорной планки смазку Литол-24 в количестве 1 г согласно действующему «Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA» К 3100.25100.00018.

Установить колодки на тормозной щит.

Установить верхнюю и нижнюю стяжные пружины (клещи для тормозных пружин типа 76 41 30 22 ф. «Stahlwille»).

Установить скобы 3 направляющих колодок, как показано на рисунке 10-1 (отвертка плоская, плоскогубцы).

Развести клещами тормозные колодки 1 и 5, рисунок 10-2, установить распорную планку

2 и отрегулировать наружный диаметр колодок, вращая гайку 4 распорной планки. Наружный диаметр колодок должен составлять 202,2.202,7 мм (клещи 67.7812-9710, штангенциркуль ШЦ-П-250-0,05).

Внимание. Не допускаются повреждения любых элементов распорной планки, так как это может привести к выходу из строя регулировочного механизма.


Рисунок 10-2 — Элементы заднего тормоза:

1, 5 — колодки заднего тормоза;

2 — распорная планка с механизмом автоматической регулировки зазора;

3 — верхняя стяжная пружина;

4 — гайка регулировочная распорной планки

Установить тормозной барабан в соответствии с требованиями раздела 9 настоящей технологической инструкции.

Установить заднее колесо в соответствии с требованиями ТИ 3100.25100.20584.

Нажать на педаль тормоза 10 — 15 раз для установки задних тормозных механизмов в рабочее положение. Проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

Отрегулировать стояночный тормоз в соответствии с требованиями раздела 12 настоящей технологической инструкции.

Проверить эффективность рабочей тормозной системы в соответствии с требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.9, 1.19.22 в объеме выполненных работ.

Какие задние тормоза установлены на Лада Веста: дисковые или барабанные?

Не все знают, какие задние тормоза установлены на автомобиль Лада Веста. В ходе презентаций, например, всегда показывают концепт, и на концептах Весты присутствуют дисковые тормоза. Они установлены спереди и сзади, и это никого не удивляет. А вот серийные авто по конструкции отличаются от концептов. Седаны Веста, выпущенные серийно, оборудованы барабанными тормозами. Исключение – это Веста Спорт.

Барабаны Весты и Гранты и отличия в конструкции

Смотреть на то, какие задние тормоза на Лада Веста устанавливают сейчас, без удивления не получится. Снимаем колесо и видим: никаких крепёжных элементов на корпусе нет.

Задний барабан, серийная Лада Веста

На самом деле, один элемент будет скрыт под колпаком. Отбейте колпак, и всё станет ясно.

Понадобится накидной ключ «на 30», но не спешите! Первым делом, чтобы снять барабан, нужно выполнить действия:

  1. Отпустить ручник;
  2. Тонкой отвёрткой надо вращать храповик вверх, чтобы свести колодки друг с другом.

Нужное отверстие – одно из четырёх

Храповик в тормозном барабане регулирует настройку узла в целом. Но запоминать, сколько оборотов было сделано, вовсе не требуется. Наоборот, перед выполнением монтажа регулировку выставляют на минимум.

Если бы на Ладу Весту установили даже задние дисковые тормоза, всё было бы проще, чем с «барабаном новой конструкции». На Ладе Гранте барабаны – другие.

Гранта и её задние тормоза

Раньше откручивались две шпильки, и этого было достаточно. Датчик ABS тоже снимался просто: отключали разъём и выкручивали саморез. На Весте такой вариант не предусмотрен.

Ставить ли на Лада Веста барабанные или дисковые задние тормоза, было решено ещё до стадии проектирования. Слишком много изменений появилось в конструкции барабанов – а их можно сделать только в ходе кропотливой работы. Значит, «заказ» к инженерам поступил заблаговременно.

Что можно видеть внутри барабана

Не будем спорить с тем, какие задние тормоза были выбраны для установки на Лада Веста. Надёжность барабанов можно считать хорошей, а с переходом к новому поколению она повысилась. Можете убедиться в этом сами.

Один вид тормозного цилиндра теперь внушает уважение: корпус покрыт рёбрами и выполнен по технологии литья. В конструкции используется распорная планка, правда, с ней совместимы только оригинальные колодки. Поэтому колодки от Гранты (например, 2108-3502090) категорически не подходят.

С колодками соединяется распорная планка

Планка сжимается, если крутить храповик вверх. И наоборот.

Сам узел распорной планки является сложной механической системой. Он автоматически регулирует зазор между барабаном и колодками. Но главное, что эта система поддерживает в рабочем состоянии и механизм ручника! О настройке стояночного тормоза теперь можно забыть.

Пара слов о датчике

Датчик ABS появился ещё на Грантах, а также на вторых Калинах. Но там он крепится просто.

Разъём датчика и крепёжный винт

Зная о том, какие задние тормоза на Лада Веста устанавливают сейчас, предупреждаем: не ищите похожий разъём с обратной стороны барабана. Он расположен очень неудобно. Проще выполнять демонтаж, ничего не снимая и не откручивая. Главное – не повредить корпус датчика (см. фото).

Пластиковый корпус датчика ABS

Из конструкции барабана Весты исчез тахометрический диск. И это – большая удача! Сам диск при замене колодок легко повреждался.

Выше речь шла о датчике скорости. Его номер в каталоге ВАЗ: 8450006893 (правая сторона), 8450006894 (левая).

Диски – хорошая альтернатива

На седан Лада Веста задние дисковые тормоза будут установлены в трёх случаях:

  • Если это – седан Веста Спорт;
  • Если речь идёт о концепте;
  • Если авто готовили для гонок WTCC, и подготовку вела фирма LADA Sport.

Фото для каждого из случаев представлено ниже.

Устанавливать диски, оказывается, можно

В спорткарах WTCC нет систем ABS, и вообще речь идёт не о дорожных авто. Первые два случая приближены к реальности больше. Вывод: установить диски можно, вопрос в том, зачем.

Долговечность

Барабанные тормоза – более долговечны, чем дисковые. На их сохранность почти не влияют разные погодные условия: дождь, перепады температур и т.д. Не могут они и обледенеть зимой.

Регламент ВАЗ: колодки в барабанах необходимо менять каждые 60 тыс. км, а осмотр проводят каждые 15 тысяч. Колодки на дисках меняют по мере необходимости, и согласно отзывам, вазовские колодки «живут» 30-45 тысяч км. Кстати, на задней оси они прожили бы меньше.

В барабаны Весты с завода установлены колодки TRW – тут к ВАЗу претензий нет. В то же время, все знают, что барабанные тормоза менее эффективны на скорости, и они не переносят длительных нагрузок (перегреваются). Вывод читатель пусть сделает сам.

Лада Веста с задними барабанными тормозами – стоит ли выбирать?

Владельцы и потенциальные покупатели Лада Веста знают, что не все комплектации автомобиля оснащаются дисковыми тормозами «по кругу» – такой вариант присутствует в топовых версиях, тогда как базовые довольствуются барабанными тормозными механизмами на задней оси.

Однако так ли все плохо? И какова эффективность задних барабанных тормозов Лада Веста, в сравнении с дисковыми? В первом выпуске «Ладной Механики» ее ведущий Станислав Березий подробно рассмотрел этот момент и пояснил, почему же АвтоВАЗ не стал оснащать все модификации Весты дисковыми тормозами, принимая во внимание не только стоимость. Впрочем, это касается и других моделей компании.

Торможение

В процессе торможения центр тяжести машины смещается вперед, из-за чего разгружается задняя ось, тогда как передняя нагружается. По этой причине для эффективного торможения усилие на переднюю ось должно быть меньше, чем на заднюю, при условии, что спереди стоят дисковые тормоза, а сзади барабанные.

Однако если принять во внимание разгрузку задней оси, то и передним, и задним тормозным механизмам необходимо одинаковое усилие.

Загрязнения

Не секрет, что дисковые тормоза защищены от пыли куда хуже барабанных, ведь поверхность полностью открыта. В случае же с задними колесами все усугубляется тем, что на них летит грязь, пыль, лед, вода, песок и прочий сор, который поднимается передними колесами. По этой причине менять задние тормозные колодки на автомобилях с задними дисковыми тормозами приходится даже чаще, чем передние.

В случае же с задними барабанными тормозами Лада Веста все иначе. Сам барабан надежно защищает компоненты от попадания на них всех загрязнений. А потому периодичность замены тормозных колодок в таком случае куда реже.

Просушка

Из-за того, что на тормозные диски и колодки попадает влага, их эффективность в дождь или при проезде луж снижается по причине проскальзывания. В данной ситуации тормоза сперва нужно просушивать. При наличии же барабанных тормозов такая необходимость отсутствует.

Электроника

Ранее за распределение тормозного усилия между осями отвечал специальный блок, именуемый в среде автолюбителей как «колдун». Этот узел был довольно капризным, из-за чего постоянно требовал к себе внимания. Его неисправность или неверная калибровка приводили к проблемам при торможении.

Однако Лада Веста и другие модели АвтоВАЗа сейчас комплектуются электронными блоками управления, так как в их оснащении присутствует комплекс ABS. Электроника куда более надежна, а потому таких проблем, как с «колдуном», не наблюдается.

Эффективность

Если проанализировать исследования, то станет ясно, что при условии обычной эксплуатации, эффективность дисковых и барабанных задних тормозов Лада Веста примерно на одном уровне. Хотя во время езды на скорости в 120 км/ч и выше эффект от дисковых тормозов все же более существенен.

Установка

Чаще всего дисковые тормоза устанавливаются на спортивные версии авто, так как у них, за счет меньшего дорожного просвета и более жесткой подвески, смещение центра тяжести вперед в процессе торможения не столь явно.

Как видно, покупка Лада Веста с задними барабанными тормозами более чем оправдана, если вы планируете эксплуатировать автомобиль преимущественно в городе. Но если вы часто ездите по трассе, то выбор версии с дисковыми тормозами предпочтителен.
