Кулиса на ваз 2112

Кулиса короткоходная

Для чего же нужна короткоходная кулиса в автомобиле ВАЗ? Для начала уточним, что же это такое, и чем она отличается от обычной кулисы.

Как известно, автомобиль ВАЗ имеет механическую КПП и передачи переключаются вручную при помощи рычага переключения передач, который в свою очередь соединен с КПП той самой кулисой. Для того, что бы уменьшить ход рычага переключения КПП, точку крепления вилки кулисы к самому рычагу переносят выше, что в значительной мере сокращает ход ручки КПП. Это приводит, как минимум, к удобству переключения скоростей, и сокращает время переключения передач, что особенно актуально в драг рейсинге и ралли.

Короткоходные кулисы не все одинаковы. Так же различаются по моделям автомобилей ВАЗ. Короткоходную кулису 2110 трудно спутать с остальными, а вот при выборе короткоходной кулисы на автомобили 2108 и 2114 будьте внимательны, так как они отличаются друг от друга.

Так же короткоходные кулисы можно разделить на гражданские и кулисы для спорта:

  • При установке короткоходных кулис на гражданские автомобили не требуется каких либо переделок ни в салоне, ни в кузове автомобиля.
  • При установке короткоходных спортивных кулис на автомобили ВАЗ может понадобиться сверление дополнительных отверстий в кузове, удаление частей декоративной отделки салона.

Приобрести короткоходные кулисы различного назначения, внешнего вида и конструкции можно в данном разделе интернет магазина Стингер шоп.

Кулисы короткоходные

Кулиса короткоходная

Для чего же нужна короткоходная кулиса в автомобиле ВАЗ? Для начала уточним, что же это такое, и чем она отличается от обычной кулисы.

Как известно, автомобиль ВАЗ имеет механическую КПП и передачи переключаются вручную при помощи рычага переключения передач, который в свою очередь соединен с КПП той самой кулисой. Для того, что бы уменьшить ход рычага переключения КПП, точку крепления вилки кулисы к самому рычагу переносят выше, что в значительной мере сокращает ход ручки КПП. Это приводит, как минимум, к удобству переключения скоростей, и сокращает время переключения передач, что особенно актуально в драг рейсинге и ралли.

Короткоходные кулисы не все одинаковы. Так же различаются по моделям автомобилей ВАЗ. Короткоходную кулису 2110 трудно спутать с остальными, а вот при выборе короткоходной кулисы на автомобили 2108 и 2114 будьте внимательны, так как они отличаются друг от друга.

Так же короткоходные кулисы можно разделить на гражданские и кулисы для спорта:

  • При установке короткоходных кулис на гражданские автомобили не требуется каких либо переделок ни в салоне, ни в кузове автомобиля.
  • При установке короткоходных спортивных кулис на автомобили ВАЗ может понадобиться сверление дополнительных отверстий в кузове, удаление частей декоративной отделки салона.

Приобрести короткоходные кулисы различного назначения, внешнего вида и конструкции можно в данном разделе интернет магазина Стингер шоп.

Меняем кулису КПП на ВАЗ-2112 своими руками

Коробка переключения передач, является одним из самых сложных механизмов во всем автомобиле. Несмотря на этот факт, не стоит паниковать и бояться ремонтировать её самостоятельно. Даже КПП можно отремонтировать или произвести профилактику своими силами. К примеру, заменить кулису владельцы автомобиля ВАЗ-2112 могут в своем гараже.

Замена кулисы

В случае, когда регулировка кулисы не исправила ситуацию, тогда потребуется произвести ее замену. Для этого потребуется приготовить инструмент:

  1. Сама деталь (новая кулиса);
  2. Плоская отвертка;
  3. Гаечные ключи разных размеров;
  4. Смазка.

Также для работы в идеале использовать подъемник, но если такого не имеется, тогда подойдет эстакада или яма. Работу рекомендуется производить с помощником.

В процессе ремонта нужно:

    Сидя в салоне снять декоративные элементы (чехол, селектор КПП и прочее). Для работы можно воспользоваться отверткой. Селектор можно снять, просто потянув его вверх.

Снятие чехла ручки переключения передач

Отворачиваем гайки и болт кронштейна блокировки заднего хода

Доступ к кулисе открыт

Откручиваем болты оси рычага коробки передач

Отворачиваем стяжной болт хомута тяги привода

Снимаем подушки кулисы

Снимаем кулису вместе с ручкой переключения передач

После замены следует произвести регулировку. Как показывает практика, подобная работа не отнимает много времени, примерно 1 час работы. Поэтому не стоит сразу ехать в сервис. Лучше проделать ремонт самостоятельно и гордится успешной работой.

Видео о замене своими руками

Диагностика

В любом автомобиле кулиса коробки передач служит для запрета самостоятельного переключения автомобилем передач. За данной деталью нужно следить и ухаживать, кроме того, со временем она расшатывается и требует регулировки. Если регулировки давно не было или она выполнена некачественно, тогда водитель будет чувствовать себя не комфортно при управлении машиной.

Как показывает практика те владельцы автомобилей, которые забывают о кулисе и её регулировке, со временем могут погубить всю систему трансмиссии. А это очень недешевый ремонт.

Именно из-за этого следует проводить профилактику, а также уделять кулисе должное внимание. Если автомобиль начал себя как-то не так вести, то необходимо не затягивать с ремонтом.

Читать еще:  Модуль зажигания ваз 2110 16 клапанов

Кулиса коробки передач

Чтобы понять, что кулиса требует регулировки или замены, потребуется просто проследить за работой коробки передач.

Как правило, при выходе из строя появляются следующие симптомы:

  1. Сложности при включении 1 передачи. Как правило, затрудненное включение передачи, водителю приходится практически вбивать рычаг, чтобы включить 1 скорость.
  2. Возможно, сложное переключение с 1 на 2 скорость.
  3. Из-за разболтанного рычага включается не 1 скорость, а задняя. Это очень опасно, особенно на светофоре, на старте. Следует срочно ремонтировать кулису, иначе дальше проблема только усугубится.
  4. Затрудненное включение 5 передачи, при этом остальные скорости могут включаться плавно.
  5. Есть люфт в ручке переключения. Как правило, при этом кулиса требует только замены и регулировкой не обойтись.
  6. Появились посторонние звуки, что исходят из-под автомобиля, а точнее из коробки переключения передач. Как правило, звук становится звенящим. Эта проблема является болезнью всего семейства ВАЗ 2110-2112. Как правило, такой звон может появиться после ремонта подвески автомобиля.
  7. При езде скорость может выскочить. Другими словами, машина, набирая разгон, самостоятельно отключает включенную передачу и переходит на нейтральную скорость. Для дальнейшей езды потребуется держать рычаг на нужной скорости постоянно, дабы он не выскакивал.
  8. Сильная вибрация, которая приходится на ручку переключения. Это связано с выходом из строя кулисы. Потребуется ее ремонт для решения проблемы.

Если появились вышеописанные симптомы, тогда потребуется приступить к ремонтным работам. Следует заменить полностью кулису или просто отрегулировать ее и переключение передач вновь станет комфортным. Поэтому перед заменой следует ее отрегулировать.

Регулировка работы кулисы

Процедура регулировки позволит сохранить средства, которые возможно могли бы быть потрачены на полную ее замену.

Регулировка производится только в тех случаях когда:

  1. Была снята и установлена назад коробка переключения передач;
  2. Ранее был осуществлен ремонт по замене кардана;
  3. В случае, когда шарниры на кулисе провернулись.

Конечно, регулировку можно проводить и по иным пунктам, что описывались ранее. Не стоит забывать, что даже минимальные зазоры могут нарушить корректную работу всей трансмиссии.

Естественно, перед началом ремонтных работ и регулировкой, потребуется приготовить нужных размеров гаечные ключи. С их помощью будут ослабляться хомуты. Также следует под колеса положить кирпичи, камни или специальные противооткатные устройства.

Когда все готово можно приступать к самому процессу работы. Для этого нужно:

  1. Рекомендуется использовать для ремонта эстакаду или яму, если таковых не имеется тогда использовать надежные домкраты. Далее, следует заехать в гараж.
  2. Когда автомобиль готов к ремонту необходимо для безопасности поставить на ручной тормоз и бросить под колеса кирпичи или специализированные устройства, что не позволят автомобилю скатиться.
  3. Далее нужно залезть под автомобиль и найти специальный хомут. Он соединяет шарнир и саму кулису. Затем потребуется его ослабить, используя гаечный ключ.

Вот и весь процесс регулирования кулисы. Ничего сложного главное соблюдать технику безопасности.

Выводы

В заключение проделанной работы необходимо сделать тестовый выезд и проверить работоспособность кулисы и переключения передач. Если потребуется процедуру нужно повторить по аналогичной схеме.

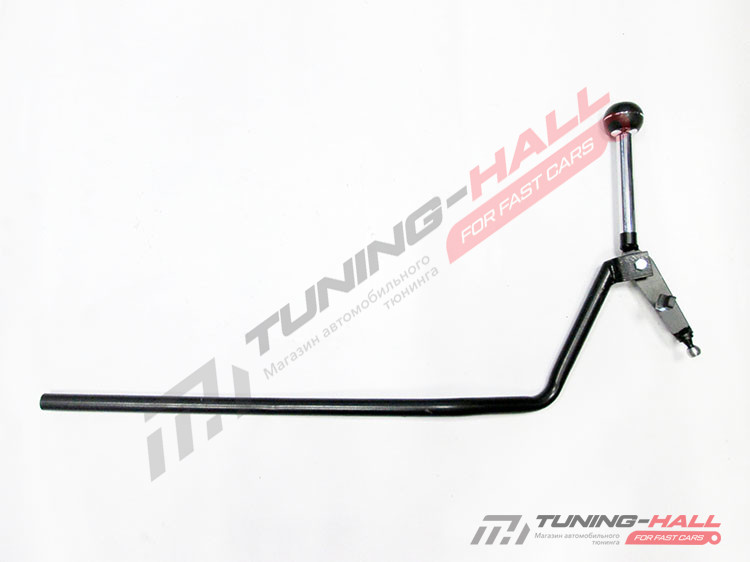

КОРОТКОХОДНАЯ КУЛИСА КПП MODENA С ПОДШИПНИКОМ И РУЧКОЙ ВАЗ 2110, 2111, 2112, 2170, 2171, 2172 ПРИОРА ВО ВЛАДИМИРЕ

Короткоходная кулиса КПП для автомобилей ВАЗ 2110, 2111, 2112, 2170, 2171, 2172 Приора. Использование данной кулисы позволяет сократить ход рычага переключения передач и сделать переключение более четким. Шток кулисы выполнен в форме стержня с гальваническим покрытием, а наличие рукоятки улучшает эргономику. Применение в конструкции подшипника значитель сокращает люфты рукоятки КПП.

При монтаже рекомендуется использовать безлюфтовый карданчик КПП. Установка данной кулисы аналогична стандартной.

ПрименимостьВАЗ 2110 / 2111 / 2112 ВАЗ 2170 / 2171 / 2172 Приора
