Регулировка сцепления ваз 2114

Регулировка сцепления на отечественных автомобилях ВАЗ 2114 своими руками

Сцепление переднеприводных автомобилей семейства ВАЗ претерпело некоторые изменения в сравнении с «классикой». Конструкторы отказались от гидравлической системы, управляющей ходом вилки сцепления, вместо которой было реализовано управление с помощью тросика. Далее мы рассмотрим устройство и порядок регулировки механического привода сцепления на примере автомобиля ВАЗ 2114.

Строение и функции сцепления

Механический привод, в сравнении с гидравлическим, имеет более простую, но не менее надежную конструкцию. В его состав входит регулируемый по длине трос в оболочке, являющийся главной частью устройства, педаль, обеспечивающая управление сцеплением из салона, приспособление для контроля положения и свободного хода педали, и рычажный механизм, с помощью которого усилие при нажатии на педаль передается вилке сцепления.

Применение троса позволило избежать таких проблем с гидравликой, как утечка жидкости и необходимость удаления воздуха из системы после ее ремонта. В то же время необходимость в периодической наладке контрольных показателей осталась. Регулировка педали сцепления автомобиля ВАЗ 2114 заключается в установке значений, при которых будет обеспечиваться наиболее плотное прижатие ведомого диска к поверхностям маховика и корзины в то время, когда сцепление включено. В то же время выключение сцепления педалью из салона автомобиля должно обеспечивать полное разъединение указанных выше поверхностей.

Помимо этого, во время работы силового агрегата при включении любой передачи не должно возникать посторонних звуков от шестерен коробки передач. Достичь вышеуказанных значений можно путем контроля рабочего хода педали сцепления. На автомобиле ВАЗ 2114 он должен составлять от 125 до 135 мм. Измерить его можно приложив рулетку (линейку) к коврику под педалью сцепления и отметив показания при отжатой педали, а затем при выжатой в пол. Разность значений и будет интересующим нас показателем. Наиболее допустимая величина хода составляет 160 мм. Если ход педали больше указанных параметров – это указывает на значительный износ фрикционных накладок ведомого диска сцепления.

Регулировка сцепления на ВАЗ 2114

Регулировка, как процесс, не представляет сложности и не потребует значительных усилий. Она заключается в изменении длины оболочки тросика сцепления ВАЗ 2114 относительно узла регулировки, благодаря чему изменяются показатели рабочего хода педали в большую или меньшую сторону. Одновременно с уменьшением длины оболочки рабочий ход педали тоже уменьшится, и наоборот. Осталось только найти момент, при котором педаль будет перемещаться на нужные нам 12,5-13,5 см.

Изменение длины оболочки тросика происходит с помощью гаек, расположенных на наконечнике узла регулировки. Изначально необходимо ослабить затяжку контрящей гайки, а затем накручивать или откручивать регулировочную. При накрутке гайки на наконечник троса, педаль сцепления будет подниматься, тем самым увеличивая величину хода, а при откручивании гайки педаль будет прижиматься к полу автомобиля. Конечно, данную операцию удобнее проводить с помощником. После проведения всех манипуляций с педалью контргайка затягивается.

Обратите внимание: во время выполнения работ по регулировке необходимо убедиться в том, что трос сцепления не заедает, свободно передвигается в своем кожухе и на нем отсутствуют порывы отдельных жил. В случае обнаруженных неисправностей трос необходимо заменить. Это даст возможность более точно отрегулировать сцепление и быть уверенным в надежности троса.

Достигнув заданных заводом-изготовителем параметров и затянув после этого контрящую гайку на наконечнике троса, необходимо убедиться в правильности регулировки сцепления. Для этого нужно несколько раз выжать педаль сцепления до пола и снова произвести замер рабочего хода педали. В случае изменения показателей хода педали, регулировку оболочки троса необходимо повторить в порядке, который был описан выше. Общепринятая, но не категорическая мера проверки регулировки – начиная движение сцепление должно «хватать» в середине хода педали.

Окончательная проверка поможет узнать, как точно и насколько правильно отрегулировано сцепление ВАЗ 2114. Для ее проведения автомобиль необходимо установить на ровный участок дороги, затянуть стояночный тормоз, запустить силовой агрегат, включить передачу и попытаться начать движение. Двигатель автомобиля должен заглохнуть. Если этого не произошло, педаль сцепления отпущена, автомобиль стоит на месте и его двигатель работает при включенной передаче – значит, сцепление «буксует».

Иными словами, не обеспечивается должное прижатие ведомого диска к поверхностям маховика и корзины сцепления. Когда при заведенном двигателе передача включается с трудом или не включается вообще – сцепление «ведет». Это обуславливается невозможностью, при данной регулировке хода педали, обеспечить необходимое усилие для воздействия на лепестки корзины сцепления, тем самым ведомый диск не высвобождается. Сцепление постоянно включено. В любом из случаев, кроме того, когда двигатель глохнет, сцепление нуждается в регулировке.

Вот такими, не слишком заумными действиями, осуществляется контроль, который способствует увеличению срока службы троса, выжимного подшипника, ведомого диска сцепления и коробки передач в целом. Ну и как приятное «дополнение», позволяет наслаждаться четким и бесшумным переключением передач во время движения. Если какой-то из моментов регулировки остался непонятным для вас – в интернете есть много видео о регулировке сцепления ВАЗ 2114.

Самостоятельная регулировка сцепления на ВАЗ 2114

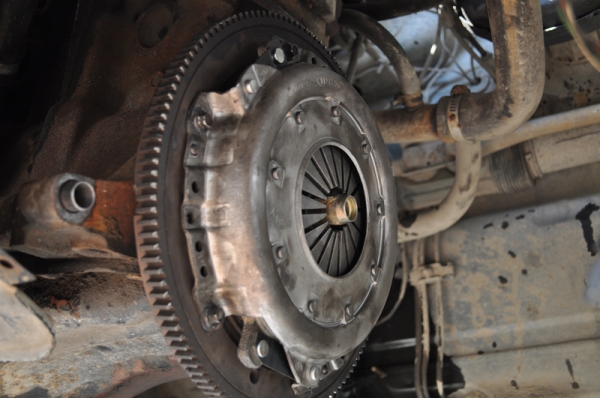

Корзина

Несмотря на то, что преимущественно у женщин механические КПП вызывают множество проблем и сложностей, на деле дополнительная педаль в виде сцепления просто необходима для плавного переключения передач. По сути, именно сцепа позволяет автомобилю ВАЗ 2114 тронуться с места. Следовательно, к этому узлу внимание должно быть повышенным. Вы обязаны, как автовладелец, следить за состоянием агрегата, а при необходимости выполнять замену сцепы на ВАЗ 2114.

Конструкция механизма

Конструктивно сцепа на ВАЗ 2114 состоит в общей сложности из 15 элементов. А именно:

• Подшипник основного вала, имеющий ролики;
• Корпус-защита сцепления;
• Втулка опоры вилки;
• Выключатель, он же подшипник;
• Диск нажима;
• Пружина нажима;
• Второстепенный диск;
• Маховик;
• Шкала;
• Основной вал коробки передач;
• Вторая втулка-выключатель;
• Картер;
• Вилка выключатель;
• Тумблер вилки;
• Болт крепления к маховику.

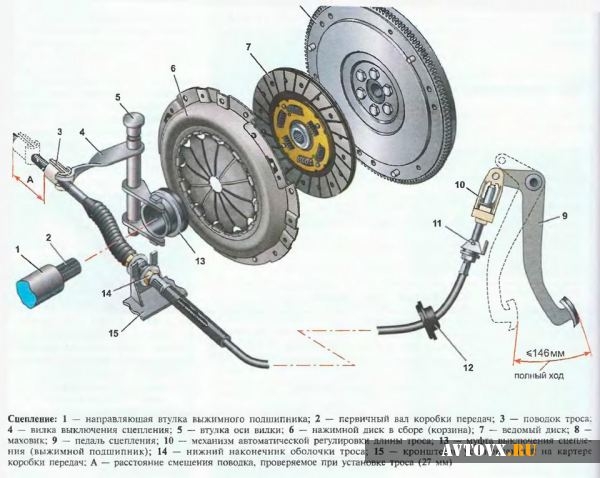

Нельзя считать схему сцепления на «четырнадцатой» модели очень сложной. На практике вам необходимо знать четыре основных тезиса от нем:

1. Сцепление в один диск-тормоз;
2. Тип сухой, замкнутый;
3. На ведомом диске имеется устройство, гасящее колебания;
4. Пружина нажима — диафрагменная.

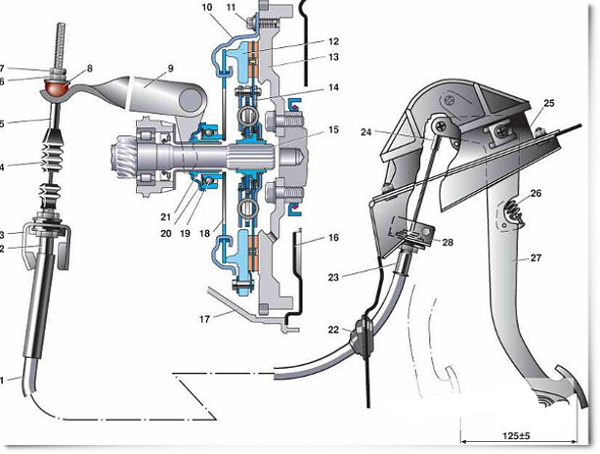

Конструкция привода сцепления

Также важный узел, состоящий уже из 19 элементов. А именно:

• Педаль;
• Тело троса;
• Кронштейн фиксации снизу конца оболочки троса;
• Нижний конец троса;
• Крепеж;
• Кожух;
• Привод троса;
• Рычаг вилки выключателя сцепы;
• Пружина педали;
• Трос;
• Верхний наконечник троса;
• Обойма;
• Ось педали;
• Стопорные скобы;
• Кронштейн тормоза и педали сцепы;
• Дистанционная втулка;
• Втулка педали сцепления;
• Тормозная педаль.

На ВАЗ 2114 предусмотрен беззазорный привод с тросом. То есть пространство между подшипником выключения сцепы и пружиной нажима отсутствует.

Нюансы работы устройства

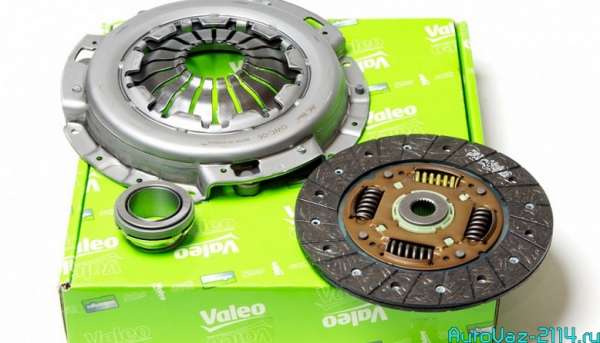

Комплект Valeo

Чтобы сцепление работало эффективно, обязательно обратите внимание на ход педали. Оптимальный размер хода составляет 12-13,5 сантиметров. Выполнить регулировку сцепы на ВАЗ 2114 не сложно. Но сперва замерьте этот самый ход.

Для этого измеряют расстояние от центра педали между минимальным и максимальным нажимом педали, то есть когда вы вдавили педаль в пол. Если ход маленький, гайка крепления троса немного откручивается, и извлекаются недостающие миллиметры троса. Если ход слишком большой, действуйте аналогично, только лишние миллиметры убираются.

Предельный ход — 160 миллиметров.

Регулировка

Вы можете наглядно по видео изучить регулировку сцепления ВАЗ 2114. На практике вам предстоит сделать несколько простых шагов:

• Открутить равномерно гайки крепления троса сцепления;
• Проверить несколько раз ход педали, замеряя расстояние точно в миллиметрах;
• Выполнить натяжение или ослабление троса, в зависимости от ситуации;
• Затянуть гайки с моментом 14,4 Нм.

Если поврежден сам тросик сцепления, решить проблему можно только путем его замены. Данная процедура осуществляется в процессе разборки узла, о котором мы поговорим позже.

Поломки сцепы и их устранение

Есть несколько характерных и вероятных неисправностей, которые случаются на «четырнадцатой» модели отечественного автопроизводителя. Устранить все эти поломки не сложно в большинстве случаев.

Поиск несправностей

Для начала отметим, что сцепление порой работает с перебоями. Причин тому может быть несколько:

• Накладки пассивного диска загрязнились маслом;
• С приводом возникли проблемы;

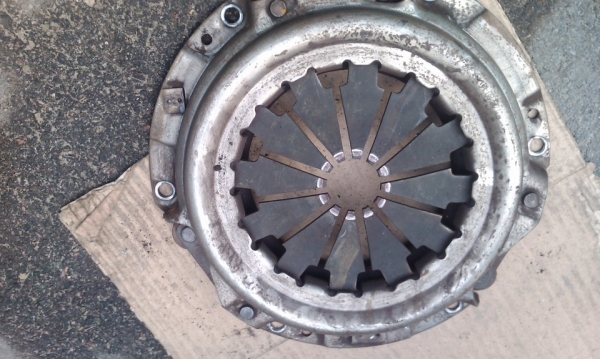

• Деформировался нажимной диск;
• При возникновении посторонних шумов во время нажатия на педаль сцепления «грешить» можно на поломанные пружины демпферного диска или утечку смазки из подшипника.

Есть и такие поломки, которые позволят привести в порядок сцепления без его полной замены. Об их разновидностях и действиях, которые следует предпринять, представлены в таблице.

Замена

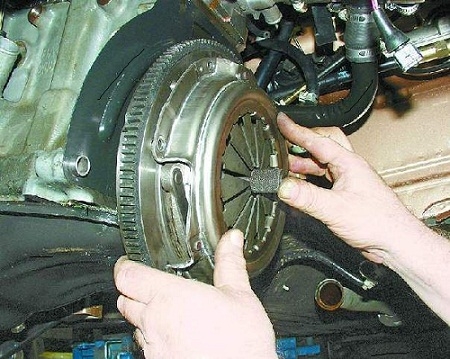

Если все эти действия не помогли, вам придется выполнить полную замену сцепления. На эту процедуру уйдет достаточно много времени, поскольку сцепление придется сначала снять, а затем его установить обратно.

Приступать к данной работе без наличия опыта и навыков настоятельно не рекомендуется. Но если вы в себе уверены, предлагаем инструкцию по замене узла.

1. Открутите нижние гайки, которые удерживают тело троса привода.
2. Извлеките нижнюю часть троса из кронштейна.
3. Отключите контакт от вилки выключателя, демонтируйте стопорную скобу, а затем полностью отсоедините от педали трос.
4. Снимите с обшивки прорезиненный буфер и обойму.
5. Для демонтажа педали сцепления придется выполнить такие действия — уберите пружинки педалей тормоза и сцепления, стяните стопорную скобу с пальца педали и отключите от вилки, которая толкает усилитель вакуума, контакт. Теперь убирается скоба, и вынимается балка. С нее остается только снять две педали — тормоза и сцепления.
6. Для снятия пассивного диска убирается коробка переключения передач, ослабляются крепежные болты сцепления к маховику, а затем убирается чехол и диск нажима.
7. Перед обратной установкой проверьте состояние шлицов. Не наносите на него слишком толстый слой смазки, иначе шлицы навредят собственному ведомому диску.
8. Обработайте все внутренние поверхности. Для этого отлично подходит WD40.
9. Постепенно, аккуратно собирайте узел в обратной последовательности. Желательно еще на этапе демонтажа сделать пометки или записи, чтобы запомнить, как и в каком положении какая деталь располагалась.
10. Если вы что-то забудете или перепутаете при сборке нового сцепления, а затем начнете эксплуатировать автомобиль без соответствующей проверки, все затраченные усилия и деньги на покупку нового сцепления могут оказаться напрасными.

Цена вопроса

Увы, с течением времени сцепление может выйти из строя. Следовательно, его придется менять. А во сколько обойдется такая покупка, интересует многих автовладельцев.

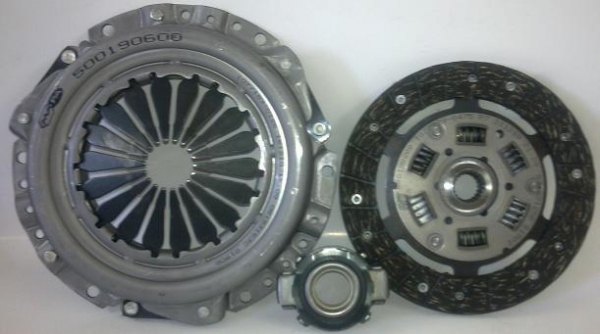

Новое устройство

Регулировка сцепления ваз 2114

• Главная
• Блог
• Ремонт и обслуживание
• Трансмиссия
• Как отрегулировать сцепление?

• Новинки мира авто
• Новости автомобильного рынка
• Популярное

• Двигатель
• Кузов
• Салон
• Система охлаждения
• Трансмиссия
• Фильтры
• Шины и диски
• Электрооборудование

Как отрегулировать сцепление?

После ремонта или замены сцепления, а иногда при эксплуатации автомобиля передачи перестают переключаться четко и плавно, машина дергается, при трогании с места пробуксовывает. Это происходит из-за неотрегулированного сцепления, об этом и расскажем в нашей статье.

Регулировку сцепления можно проводить самостоятельно

Основные признаки, по которым можно понять, что пора регулировать сцепление

Примерный интервал пробега, через который рекомендуют проводить проверку и настройку работы сцепления – 10 000 километров. Стоит свериться с графиком обслуживания авто, установленным заводом-изготовителем, – здесь могут быть указаны другие цифры.

Регулировка сцепления обязательна после замены/ремонта сцепления или его элементов, например, приводящего троса. Процедура требуется даже при подозрениях на отклонение амплитуды педали от нормальных показателей:

• авто трогается с места рывками;
• педаль сцепления западает или “ходит”с трудом;
• уровень жидкости в гидравлическом приводе снижается;
• при переключении передач вы замечаете удары, шум и вибрацию.

Убедиться, что сцепление нуждается в регулировке, поможет простой тест. Заводим двигатель, плавно отпускаем педаль сцепления и медленно трогаемся. Если машина осталась на месте, когда сцепление полностью отпущено, значит, ход педали увеличен. Если машина начала движение еще до того, как вы сняли ногу с педали, её ход чересчур мал.

Что будет, если вовремя не отрегулировать сцепление?

Сцепление, которое вовремя не отрегулировали, быстро выйдет из строя, так что скоро его придется ремонтировать или полностью менять. При повышенном ходе педали сцепление выключается не до конца, его диск постоянно прижат к маховику двигателя. При малом ходе у сцепления нет возможности включить ведомый диск до конца, что ведет к пробуксовке и отсутствию крутящего момента.

Управлять автомобилем с неотрегулированным или неисправным сцеплением опасно и чревато аварией!

Отсутствие регулировки – причина быстрого выхода сцепления из строя

Можно ли самостоятельно отрегулировать сцепление?

С регулировкой сцепления можно справиться без обращения в техцентр. Но если вы не уверены в причинах проблемы, у вас нет нужных инструментов и раньше с ремонтом авто не сталкивались, доверьте работу профессионалам.

Для регулировки сцепления вам потребуются линейка, жидкая смазка, плоскогубцы и рожковые ключи двух размеров – 17х14 и 13х14.

Этапы регулировки сцепления

Чаще всего на современных автомобилях установлены сцепления двух видов:

1. с приводом механического типа – вилка сцепления соединяется с педалью в салоне с помощью троса;
2. с приводом гидравлического типа – педаль газа с рабочим цилиндром сцепления соединяет трубопровод, заполненный рабочей жидкостью.

Процедура регулировки зависит от типа узла.

Регулируем механическое сцепление

Для начала выясняем, ход педали уменьшается или увеличивается. Жмём на педаль до упора и замеряем, на каком расстоянии от пола она остановилась. Отпускаем педаль и снова проводим замеры. Из второго показателя вычитаем первый. У большинства моделей нормальная амплитуда хода — в диапазоне 12 — 14 см, ее можно уточнить в технических документах. Если цифра меньше, ход педали нужно увеличить, если больше – уменьшить.

После замеров переходим к самой процедуре регулировки:

Этап 1 – открываем капот, находим около рычага трансмиссии шток, который крепит идущий от педали сцепления трос.

Этап 2 – смазываем и ослабляем гайки, которыми закреплен шток, жидкой смазкой.

Этап 3 – с помощью гаечных ключей крутим гайку, которая находился ближе к педали. Если крутить гайку по направлению к педали сцепления, свободный ход педали станет больше, если в противоположном направлении – меньше.

Этап 4 – снова замеряем амплитуду хода педали. Если он в границах нормы, закручиваем до упора вторую гайку – контрольную. Это необходимо для фиксации выполненных регулировок. Если ход все еще слишком большой или маленький, подкручиваем гайку, которая находится ближе к педали.

Проверяем работу сцепления. Педаль должна нажиматься легко, без шума и трения. Автомобиль при старте не должен буксовать или двигаться рывками. Скорости должны переключаться плавно и точно.

Регулируем гидравлическое сцепление

Сцепления с гидравлическим приводом в большинстве своем саморегулирующиеся. Но настроить их вручную тоже можно, если у толкателя на рабочем цилиндре есть резьба и контрольная гайка. Вот как это сделать:

Этап 1 – проверяем уровень рабочей жидкости в сцеплении. Он должен быть на нормальном уровне.

Этап 2 – создаем условия для работы под машиной. Можно поставить автомобиль на рампу или стояки, воспользоваться подъемником или смотровой ямой.

Этап 3 – отыскиваем толкатель рабочего цилиндра.

Этап 4 – отцепляем пружину от вилки плоскогубцами. Отжимаем вилку вперед, насколько это возможно, замеряем расстояние между ней и штоком толкателя. Отпускаем вилку, проводим такие же замеры. Получаем размер зазора сцепления, который сверяем с нормативным. Если он не вписывается в диапазон, указанный в технической документации (обычно около 5 мм), проводим регулировку.

Этап 5 – снимаем пружину, установленную на кронштейн рабочего цилиндра и вилки.

Этап 6 – ослабляем фиксирующую гайку на резьбовом соединении толкателя, крутим регулировочную гайку в направлении рабочего цилиндра для увеличения размеров зазора. Либо в обратную сторону — для их уменьшения.

Этап 7 – затягиваем контрольную гайку, когда размеры зазора станут нормальными.

В конце проводим контрольную проверку работы сцепления.

Гидравлическое сцепление, как и механическое, можно регулировать вручную

На разных марках авто регулировка производится по-разному?

Приведенные выше процедуры универсальны, они могут выполняться на машинах любых производителей. Суть процедуры всегда одна – уменьшить или увеличить ход педали путем натяжения или ослабления троса, либо регулировки гидравлического толкателя.

Но при регулировке сцепления в машинах разных марок могут быть некоторые отличия. Например:

• нормальные показателям амплитуды хода педали или зазора сцепления;
• порядок доступа к регулировочной и контрольной гайкам сцепления. Так, в ВАЗ-2114, 2115 придется перед началом работ снять аккумулятор, а в Лада Калина – открутить воздушный фильтр.

Перед началом работ по регулировке сцепления ознакомьтесь с технической информацией о своем автомобиле, инструкцией по эксплуатации и руководством по ремонту. Это позволит выполнить процедуру правильно.

Подтягивание троса сцепления на ВАЗ-2114 своими руками: регулировка механизма

Сама по себе конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2), была изменена и отличается от того, что было установлено на «классических» моделях семейства ВАЗ. Главные изменения коснулись системы регулировки, управления, ходом движения на вилке сцепления. И, если, ранее они были гидравлическими, то сейчас её движение приводится про помощи троса сцепления.

Видео регулировки сцепления на ВАЗ-2114

В этой статье мы подробно рассмотрим, как подтянуть и отрегулировать трос сцепления на ВАЗ-2114.

Пошаговый порядок натяжения тросика сцепления на ВАЗ-2114

Для того, чтобы изменить длину троса сцепления, нам понадобится в работе лишь гаечный ключ.

1. Первым делом открываем капот и ищем на корпусе КПП гайки расположенные с самого конца узла регулировки. Два болта на 17.

Трос сцепления отмечен красным маркером.

2. Далее, ослабляем затяжку контрящейся гайки, а затем изменяем положение регулировочной, закручивая или откручивая её до необходимой длины.

Гайки легко открутятся при любом нажатии.

3. Когда гайка будет накручиваться, то педаль сцепления будет подниматься, увеличивая длину своего расстояния, а если будет откручиваться, то расстояние до пола будет сокращаться, прижимая педаль ближе к полу.

Стрелкой отмечена гайка для фиксации.

Бесспорно, что подобные работы намного легче проводить в компании помощника.

4. По окончании всех регулировочных работ, контрящаяся гайка закручивается настолько близко к регулировочной, насколько это возможно.

Во время проведения подобных процедур, убедитесь в том, что сам по себе трос сцепления целый, на его корпусе и оболочке отсутствуют повреждения и задиры, а также то, что он сам, свободно передвигается внутри поддерживающих его элементов. Если что-то подобное будет обнаружено, то трос лучше всего заменить на новый, так как износ поддержанного будет только увеличиваться, и говорить о надёжность произведённых работ нельзя.

Проверка работы

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

1. Сначала замеряем ход педали сцепления.
2. На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
3. Далее, производим новый замер и уточняем полученные показания.
4. Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
5. А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.

Окончательно сказать об исправности и правильно отрегулированном сцеплении может следующий тест:

1. Автомобиль должен быть установлен на ровную поверхность, «ручник» должен быть включён, двигатель запущен.
2. Далее, включаем передачу и пробуем начать движение.
3. Если в этот момент, когда педаль сцепления не зажата, автомобиль заглох, то это значит, что регулировка выполнена правильно.
4. А если этого не случилось, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить, о пробуксовке сцепления, которая будет нуждаться в регулировке.

Конструкция

Привод, механического типа на ВАЗ-2114 несмотря на то, что имеет наименее простую конструкцию, нисколько не уступает в надёжности гидравлическому аналогу. Его система состоит из регулируемого в длину троса, запечатанного в специальную противокоррозийную оболочку, и самой педали сцепления расположенной в салоне машины, которая путём свободного хода, предназначена для передачи усилия нажатия на вилку сцепления.

Несмотря на то, что подобная схема проста, в целом она достаточно надёжна.

Схема сцепления

Новинка, в виде троса сцепления на автомобили ВАЗ-2114 помогла избежать всех проблем, которые встречаются у всех владельцев классики. В первую очередь это относится к утечке гидравлической жидкости из системы, а в следствии к потере контроля за автомобилем. Также потребовалось бы проведение работ по удалению воздуха из системы сцепления после ремонта.

При этом периодическая проверка и регулировка педали сцепления как была, так и осталась.

Почему нужна регулировка хода троса

Эта процедура необходима для того, чтобы при достижении педали, а вместе с ней и троса сцепления определённых значений, было совершено наиболее приземистое прижатие маховика с корзиной к ведомому диску, в тот момент, когда необходима его эксплуатация. В это же время, благодаря точной регулировке этого привода, обеспечивается выключение сцепления в момент выключения педали сцепления.

Обратите внимание! Во время работы этой системы, когда рычаг находится в нейтральном положении, либо при её включении от корпуса КПП не должно исходить никаких посторонних звуков и тресков.

Контролировать состояние сцепления, не допуская появления подобной ситуации можно визуально, по нахождению педали сцепления относительно пола автомобиля, применив лишь линейку.

Значения

Оптимальные значения должны составлять от 125 до 140 мм , при замере показаний сначала на нажатой, а потом на отжатой педали. Самым максимальным значением, которое допускается при замере подобных показателей являются 160 мм , и если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а следовательно, после её регулировки, в скором времени может понадобится и замена самого сцепления.

Меряем результат по нижнему краю педали — на фото результат в норме.

Принцип работ по регулировке сцепления

Если после предварительной проверки вами было установлено, то что тросу сцепления необходима регулировка (т.е подтяжка – прим.), то не стоит пугаться, так как процесс подобных работ не представляет собой ничего сложного и никаких дополнительных усилий не потребует.

Регулировка натяжения тросика сцепления, осуществляется за счёт его подтяжки под капотом

Подобный процесс заключается в простом изменении длины тросика и его оболочки от узла регулировки, благодаря чему его показатели способны изменяться как в наименьшую, так и наибольшую строну.

Как вы могли догадаться, если длина троса будет уменьшена, то и ход педали будет меньше, тоже самое касается и увеличения хода, остаётся лишь достичь тех заветных показателей хода педали в 12,5 сантиметров.

Выводы

Благодаря таким несложным действиям, регулировку троса сцепления на ВАЗ-2114 можно выполнить в самые короткие сроки.

Инструкция по регулировке сцепления на ВАЗ 2114

Система сцепления авто с передним приводом ВАЗ значительно отличается от классики. Разработчики приняли решение отказаться от гидравлики, которая управляет ходом вилки, взамен которой решено было установить тросик. В этой статье мы во всех подробностях рассмотрим принцип действия и регулировки сцепления ВАЗ 2114 с механической коробкой передач.

Перед началом работ рекомендуем вам в общих чертах ознакомиться с тем, что из себя представляет сама система в ВАЗ 2114 и какие конкретно функции она исполняет в авто.

Строение и функции сцепления

Механический привод ВАЗ 2114, если сравнивать с гидравликой, располагает намного более простой, однако такой же прочной конструкцией. Он состоит из:

тросика, регулируемого по длине в оболочке;

Расположение тросика

Введение тросика в конструкцию ВАЗ 2114 дало возможность исключить осложнения с гидравликой, к примеру, очень частое вытекание жидкости.

Признаки неисправности

Очевидными признаками, показывающими, что система сцепления нуждается в регулировки, являются:

• затруднения с включением скоростей;
• сторонние звуки при выжимании;
• ухудшение тяги;
• неполное включение;
• пробуксовка, недожим.

Обычно для исправления ситуации достаточно отрегулировать педаль.

Инструменты

• набор рожковых ключей;
• набор накидных ключей;
• плоскогубцы;
• линейка.

Подготовительные работы

В первую очередь необходимо выбрать ровную площадку. Проведите визуальный осмотр тросика, возможно, на нем есть поврежденные жилы, в случае, если таковые имеются, необходимо его заменить, потому что дальше он может разойтись, как веревка, что сведет все ремонтные работы к нулю.

Регулировка

Сама процедура регулировки достаточно проста и нет необходимости в особых знаниях и навыках. Весь процесс состоит в регулировке длины оболочки тросика по отношению к узлу регулировки, вследствие чего меняются характеристики хода педали. Если уменьшать длину оболочки, то, соответственно, уменьшится и рабочий ход педали, и, естественно, если увеличивать длину оболочки, увеличится и ее ход. Важно определить момент, при котором педаль станет перемещаться на необходимые для нас 125-135 миллиметров.

Меняется длина оболочки тросика ВАЗ 2114 при помощи гаек, находящихся на конце узла регулирования. С самого начала нужно отпустить затяжку контргайки, а потом закручивать либо откручивать регулирующую. Если накручивать гайку, то педаль начнет понемногу подниматься и в результате начнет увеличиваться ее ход. Если откручивать гайки, то педаль начнет приближаться к полу авто. Лучше подобную работу проводить с ассистентом. После того, как все работы будут завершены, затяните контрирующую гайку.

Обязательно необходимо удостовериться в том, что тросик нигде не заедает, без задержек перемещается в собственном кожухе и на нем нет порванных жил. Если вышеуказанные признаки есть, то тросик нужно подтянуть или заменить его вообще.

Проверка

Добившись установленных предприятием-изготовителем автомобиля ВАЗ 2114 параметров, после затягивания контргайки нужно удостовериться в том, что вы правильно отрегулировали сцепления. Чтобы это сделать, необходимо 2-3 раза выжать педаль до пола и опять замерить ее ход. Если появились изменения в ее ходе, то процедуру регулировки нужно повторить снова. Обычно сцепление начинает «хватать» приблизительно в середине хода.

После окончания регулировки необходимо произвести последнюю проверку:

• ставим автомобиль на ровном участке,
• затягиваем рычаг стояночного тормоза,
• заводим двигатель и включаем передачу,
• далее нужно провести попытку движения, при этом не нужно выжимать сцепление.

В случае, если все выставлено правильно, двигатель ВАЗ 2114 заглохнет. В случае, если результат другой, то это означает, что нужно повторно все регулировать, то есть провести все работы заново, согласно инструкции.

Видео «Регулировка сцепления на автомобилях ВАЗ»

В этом видео подробно рассказано, как проводится регулировка системы сцепления на автомобиле ВАЗ.

Регулировка сцепления

Отечественные автомобили ВАЗ-2114 далеки от идеала, но по своему качеству они могут посоревноваться с множеством современных машин эконом класса. Из-за невысокой цены, доступности деталей и простоты конструкции, этот транспорт пользуется хорошей популярностью у автолюбителей. Ниже мы попытаемся детально рассмотреть вопрос настройки системы сцепления, изучим основные проблемы и нюансы, возникающие в ходе проведения этого мероприятия.

Регулировка сцепления ВАЗ-2114 представляет собой достаточно простую процедуру, выполнение которой является гарантом эффективной работы и безопасности. В последнем случае, выход из строя этого механизма может привести к фатальным последствиям.

Как правило, основным признаком, требующими выполнения регулировки сцепления, является изменение хода педали. Этот параметр указан в технической документации транспорта. Если вы заметили отклонения от установленной нормы, нужно быстро приступать к решению проблемы.

Система сцепления переднеприводных автомобилей семейства ВАЗ имеет некоторые отличия от классических машин данного бренда. Управление ходом вилки сцепления осуществляется с помощью троса. В заднеприводных вариантах этого производителя ход вилки управляется гидравликой, что, по мнению специалистов, обеспечивает более высокую надежность. Однако оба варианта имеют свои недостатки и требуют ручной настройки. Далее рассмотрим, как выполняется регулировка сцепления ВАЗ-2114, а также основные признаки, требующие выполнения этой процедуры.

Неисправности системы сцепления

Все механизмы и узлы автомобиля имеют ограниченный срок эксплуатации. К сожалению, производитель не дает точных сроков, по истечении которых необходимо выполнять замену и регулировку всех деталей системы сцепления. Длительная эксплуатация без проведения регулярной диагностики может привести к тому, что определенные механизмы выйдут из строя в самый неподходящий момент. Об их неисправности мы узнаем только тогда, когда ситуация требует немедленного вмешательства.

Наиболее явными симптомами, требующими выполнения регулировки системы сцепления, являются проблемы с включением передач, посторонние звуки во время выжимания соответствующей педали, плохая тяга, частичное включение сцепления и так далее. Чаще всего исправить ситуацию можно, отрегулировав педаль.

Диагностика сцепления

Диагностика должна проводиться на всех автомобилях без исключения. Регулярное выполнение этой процедуры позволяет максимально снизить вероятность появления поломок самого разного рода. Она дает возможность обнаружить сбои и неполадки на начальной стадии. Благодаря этому ремонтные работы проводятся с минимальными временными и финансовыми затратами. Определенные диагностические процедуры требуют наличия специального оборудование. Его можно найти на любом автосервисном центре. Покупать их самостоятельно не рекомендуется из-за достаточно высокой цены данных устройств. Ниже приведены операции, которые можно выполнить самостоятельно без специальных технических приспособлений.

Диагностика ВАЗ-2114 сцепления проводится в несколько этапов:

Выключите мотор, выжмите педаль сцепления несколько раз, в процессе этого действия внимательно слушайте, не появляются ли во время этих операций посторонние звуки: щелчки, трение, скрипы и т. д.

Нужно также обратить внимание на ход педали. Он не должен сопровождаться какими-то рывками или перебоями. Опускание и подъем рычага должны быть плавными. В том случае, если педаль дергается или заедает, нужно проверить регулировку сцепления.

С помощью линейки следует проверить расстояние от пола автомобиля до наружной части педали. Точное необходимое значение указано в технической документации ВАЗ-2114.

Выжмите педаль до упора, затем отпустите и измерьте расстояние, если оно не соответствует заявленному, необходимо провести регулировку педали.

Как отрегулировать сцепление на ВАЗ-2114

Суть данной процедуры заключается в изменении длины оболочки троса относительно узла управления этой функцией. Благодаря этому действию показатели рабочего хода педали можно уменьшить или увеличить. На ВАЗ-2114 регулировка сцепления выполняется достаточно просто. Для решения этой задачи не нужно иметь высокую квалификацию, многолетний стаж или обладать идеальными знаниями в области конструкции автомобиля.

Главная сложность заключается в том, что нужно определить момент, при котором педаль будет перемещаться на необходимые 12,5-13,5 см. Изменения параметров выполняются с помощью гаек, которые размещаются на наконечнике узла регулировки сцепления. В процессе работы нужно обязательно обратить внимание на состояние троса. Он должен свободно передвигаться в своем кожухе и не иметь прорывов жил. В случае если таковые были обнаружены, замените его новым аналогом. Это даст возможность выполнить более точную регулировку и избежать обрыва троса в ближайшем будущем.

Ослабьте затяжную гайку, она фиксирует регулировочную, исключая возможность измерения параметров произвольно. В некоторых случаях это происходит при сильном механическом воздействии.

С помощью регулировочной гайки выберите нужное значение. Чтобы поднять педаль сцепления, накручивайте гайку на наконечник троса в направлении движения часовой стрелки. Если нужно опустить педаль, регулировочную гайку нужно крутить в противоположную сторону. Эту процедуру рекомендуется выполнять с помощником. После настройки не забудьте закрутить контрольную гайку.

Видео — Как отрегулировать привод сцепления своими руками

В завершение регулировки нужно выполнить контрольную проверку. Выжмите несколько раз педаль и произведите замер хода педали. Он должен соответствовать значению, указанному в технической документации. В противном случае нужно повторить процедуру регулировки.
