Регулировка клапанов рено симбол

Регулировка клапанов Рено Логан (1.6, 8 клапанов)

Подготовленный видеоролик продемонстрирует вам регулировку клапанов на автомобиле «Рено Логан» с двигателем 1.6 или 1.4 (восемь клапанов).

Немного из истории создания автомобиля. Это интересно:

Renault Logan — бюджетный субкомпактный автомобиль, разработанный компанией Renault специально для развивающихся рынков. Основное производство развёрнуто в Румынии на заводе промышленной группы Dacia, с 1999 года принадлежащей компании Renault. В России первое поколение автомобиля выпускалось с 2005 года по декабрь 2015, на заводе Автофрамос (позже «Рено Россия») в Москве, а с 2014 года на заводе АвтоВАЗ в Тольятти выпускается второе поколение.

В зависимости от специфики рынка продаётся под марками Dacia, Renault и Nissan. В странах Европы (за исключением России) и в Марокко продаётся Dacia Logan, собираемая в Румынии и в Марокко. В России автомобиль продаётся под маркой Renault. Также под маркой Renault продаётся в Латинской Америке, в Индии и с сентября 2009 года — на Украине. В Иране он известен как Renault Tondar. На рынке Мексики Logan продаётся под названием Nissan Aprio. На индийском рынке продаётся под маркой Mahindra Verito. В России выпускается универсал Dacia Logan MCV 2006 года под именем LADA Largus.

Когда нужно регулировать клапаны на «Рено Логан»?

Их регулирование требуется в том случае, если в районе головки блока цилиндра вы отчетливо услышите характерное цоканье с частотой в два раза меньше, чем частота вращения коленвала. Эти типичные звуки появляются вследствие изношенности и четко слышатся в ходе работы мотора на холостом ходу.

В инструкции пользователя советуют осуществлять проверку клапанов после ста тысяч километров пробега.

Как отрегулировать клапаны на «Рено Логан»

Действия производятся на холодном движке, как правило, не выше двадцати градусов.

Во-первых, нужно снять корпус воздушного фильтра, сняв воздуховод и выкрутив четыре болта крепления. После этого отсоедините высоковольтные провода и разъем с модуля зажигания, не забудьте также, про жгут проводов. Все верно! Теперь имеется доступ ко все болтам крепления клапанной крышки.

Однако, перед тем, как снять крышку, все необходимо продуть сжатым воздухом. Итак, вы сняли клапанную крышку. Затем, для собственного комфорта нужно поддомкратить переднюю правую часть вашего «железного коня». Благодаря этому, у вас будет возможность проворачивать коленвал.

Теперь снимите крышку головки блока цилиндров и верхнюю крышку ремня ГРМ. Выставьте поршень первого цилиндра в ВМТ в конце такта сжатия, обращая внимание на метки шкива распредвала.

Цилиндры считаются от маховика.

Теперь внимательно осмотрите зазоры в приводе впускного и выпускного клапанов первого цилиндра и если они нуждаются в регулировке, то сделайте это. Пятки коромысел, при проверке в таком положении коленвала и распредвала, нужно направить к цилиндрическим частям кулачков распредвала, которые называются «затылками».

Коромысла могут покачиваться на оси в пределах зазора в приводе.

Тепловой зазор контролируется при поддержке плоских щупов между регулировочным винтом и торцами стержня клапана, щуп должен двигаться в зазоре с небольшим усилием. Для впускных клапанов зазор должен быть 0,2 мм и 0,4 — для выпускных.

У зазора наблюдаются совершенно иные размеры, говорим сразу — необходима регулировка. Ключом на «десять» немного расслабьте затяжку контргайки регулировочного винта. При этом разводным ключом придерживайте винт за лыски. Вращая регулировочный винт, поставьте необходимый зазор. Затягивая контргайку на место, придерживайте регулировочный винт ключом.

Теперь, проворачивая коленвал за болт на шкиве по часовой стрелке на сто восемьдесят градусов, внимательно осмотрите и отрегулируйте клапаны в цилиндрах 3,4 и 2. Теперь можете смело ставить все на место. Помните, что это необходимо совершать в обратном порядке.

Спасибо за внимание!

Регулировка клапанов рено симбол

Renault Symbol | Проверка и регулировка зазора клапанного механизма | Рено Симбол

Затем снимите крышки подшипников и распределительный вал Внимание: Определите размер толщину регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями. Для впускных клапанов N I- A — 0,20 мм где N — толщина новой шайбы.

Т — толщина снятой отработавшей шайбы.

А — измеренный зазор в данном клапане в Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению Примечание: Проверьте зазоры в клапанах 8.

Отрегулируйте тепловые зазоры в выпускных клапанах.

При этом выемка должна находиться в положении, показанном на рисунке. Входная труба с гармошкой просто снимается с корпуса фильтра, хотя и туговато. Снимаем свечные провода.

Откручиваем 8 болтов крепления клапанной крышки понадобится TORX. Снимаем клапанную крышку.

Данный двигатель имеет выпуск рено симбол зазоры клапанов стороны свечей ,клапана расположены в два ряда ,с двух сторон распредваларяд выпускных клапанов находиться со стороны присоединения выпускной системы.

Поддомкратьте водительское колесо и включите 5 передачу. После этого при помощи домкрата вывешивают правое переднее колесо.

Медленно проворачивая вывешенное колесо, контролируйте момент, когда кулачок распределительного вала удалится от рабочей части рычага рокера на максимальное расстояние. Проверьте зазор между регулировочным болтом рычага газораспределительного механизма и торцевой частью клапана.

4.1 Проверка и регулировка тепловых зазоров в клапанах

Для этого в место их контакта введите щуп нужной толщины. Напоминаем, что для впускных клапанов производитель рекомендует зазор 0. Входящий без усилий инструмент является свидетельством увеличенного зазора — из-за него рено симбол зазоры клапанов работе двигателя как раз и слышится неприятный стук.

Читать еще:  Увеличить клиренс шевроле круз

И, наконец, небольшой натяг в месте контакта щупа с плоскостью рокера с одной стороны и торцом клапанного стержня с другой, является нормой — зазор отрегулирован правильно.

Выяснив с помощью щупа о нарушении рекомендуемых заводом-изготовителем параметров, приступайте к регулировке. В случае если пробег автомобиля составляет тыс.

При наличии выработки замените его, поскольку зазор в этом случае отрегулировать не удастся.

Регулировка клапанов на renault symbol 1,4

Опубликовано: 31 июл. г. Регулировка клапанов Рено 1,4 8 v. В данном видео мы покажем как можно отрегулировать клапана на автомобиле Рено Кенго Клио Логан Симбол (Символ) 1,4. Клиент был озадачен тем, что клапана стучат на его Рено Кенго, было решено отрегулировать клапана на Рено Кангу. Мы выставляем зазоры 0,25 на впуск и выпуск. Если все будете делать правильно и аккуратно, то особого труда не составить отрегулировать клапана на Renault 8 v Logan Clio Symbol. Теперь Вы знаете как регулировать клапана на Рено Кенго. Ремонт Рено своими руками осуществить не сложно. Регулировка клапан.

Регулировка клапанов идентичная на моделях Renault Logan, Simbol, Кангу, Sandero, Лада Ларгус 1,4 8V и 1,6 8V (K7M и K7J). Для того, чтобы начать регулировать клапана двигателя, нужно снять корпус воздушного фильтра и клапанную крышку. Регулировка клапанов производится на холодном двигателе. Разборка двигателя. Начинать нужно со снятия корпуса воздушного фильтра.

Renault Symbol i 8v 75hp (K7J ) › Logbook › Регулировка клапанов и замена передних аммортов. luchshev-kos last online 3 days ago. Использованные детали: 1) Пружины STARLINE PRTH — по грн за 1 шт ( грн) 2) Прокладка клапанной крышки CORTECO P — грн 3) Плафон с разборки — грн. 2 недели назад решил заново отрегулировать клапана, так как во первых — с прокладки начало течь (никогда не покупайте паранитовых прокладок, ниже покажу фото что от них остается) и так же на одном канале увидел что ребята наш двигатель K7J настраивают с другими зазорами: 0,25 на впуск и вы.

Надо для того, что бы убедится правильно ли последовательность регулировки клапановRenault Logan при каждом повороте на половину оборота правого КОЛЕСА по часовой стрелке? В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка. Использование материалов сайта разрешается только с обязательной установкой активной гиперссылки на сайт AutoPeople. Ваш e-mail не будет опубликован.

Инструкция по регулировке клапанов Рено Логан и

Для того, чтобы начать регулировать клапана двигателя, нужно снять корпус воздушного фильтра и клапанную крышку. Регулировка клапанов производится на холодном двигателе.

Когда корпус воздушного фильтра откручен, аккуратно его приподнимаем и отсоединяем идущий к нему шланг на сапун. Снимаем воздуховод и отводим его в сторону. Также снимаем шланг со второго сапуна. Отсоединяем броне провода и разъем модуля зажигания. Провода держатся на двух таких хомутах. Точно также разъединяем второй хомут и отводим провода в сторону. Модуль зажигания снимать с крышки не обязательно. Сейчас у нас есть доступ ко всем болтам крепления клапанной крышки. Перед тем, как их открутить и снять клапанную крышку, необходимо все тщательно продуть сжатым воздухом из компрессора.

Когда болты выкрученные, оцените их состояние. Если они изношены, замените их. Момент затяжки болтов на клапанной крышке не очень большой, поэтому резьба у них не вытягивается и их можно использовать по долгу.

Итак, после того как сняли клапанную крышку, нам необходимо поддомкратить правую сторону автомобиля для удобства. Перед этим, обязательно нужно поставить автомобиль на ручник и включить пятую передачу. Когда машина поддомкрачена, у нас есть возможность за колесо переворачивать коленвал и соответственно распредвал до нужного нам положения.

Рассмотрим пример регулировки впускного и выпускного клапанов на примере четвертого цилиндра. Остальные клапана регулируются по тому же принципу.

Итак, для регулировки клапанов, нужно чтобы рокер отошел от клапана на максимальное расстояние. Сейчас у нас распредвал кулачком давит на рокер, поэтому прокручивая распредвал с помощью колеса, смотрим чтобы кулачки на распредвалу были относительно части рокера с другой стороны. Самое главное, что можно сказать насчет зазоров, это то, что в интернете очень много информации по этим двигателям, какие зазоры рекомендуют.

Много информации о том, что впускные клапанные зазоры рекомендуют делать 0,,15мм, а выпускные обычно делают 0,,30мм. Мы же будем выставлять зазор с помощью щупа на впускной и выпускной клапана 0,25мм. Щуп должен двигаться с небольшим сопротивлением между клапаном и регулировочным болтом.

Если зазор немного увеличен, то клапан нужно немного поджать, и наоборот. Для регулировки нам потребуются плоскогубцы, накидной ключ на 10 и щуп. Для начала срываем контргайку и отпускаем её.

При пробеге автомобиля более тысяч километров, необходимо проверить состояние регулировочных болтов. Сделать это можно следующим образом: Сразу будет видно, в каких случаях требуется заменить его. Если болт изношен, зазор будет очень сложно отрегулировать, а иногда это вообще невозможно, так как зазор будет плавать. Теперь регулируем выпускной клапан точно также, как и впускной. Устанавливаем распредвал так, чтобы кулачок был напротив ротера.

Регулировка Клапанов на Renault 1.4 v8 Logan Clio Symbol Kangoo

Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля Рено Логан 1

Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан первого поколения проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Читать еще:  Как подключить обогрев заднего стекла на ваз 2106

— Набор плоских щупов.
— Рожковый ключ на «10».
— Плоскогубцы.

— Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.

— Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.

— Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).

— Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.

— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»). Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.

На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.

Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан

1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»). Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат). При необходимости повторяем процедуру регулировки теплового зазора.

2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра. Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала. Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Устанавливаем снятые детали обратно.

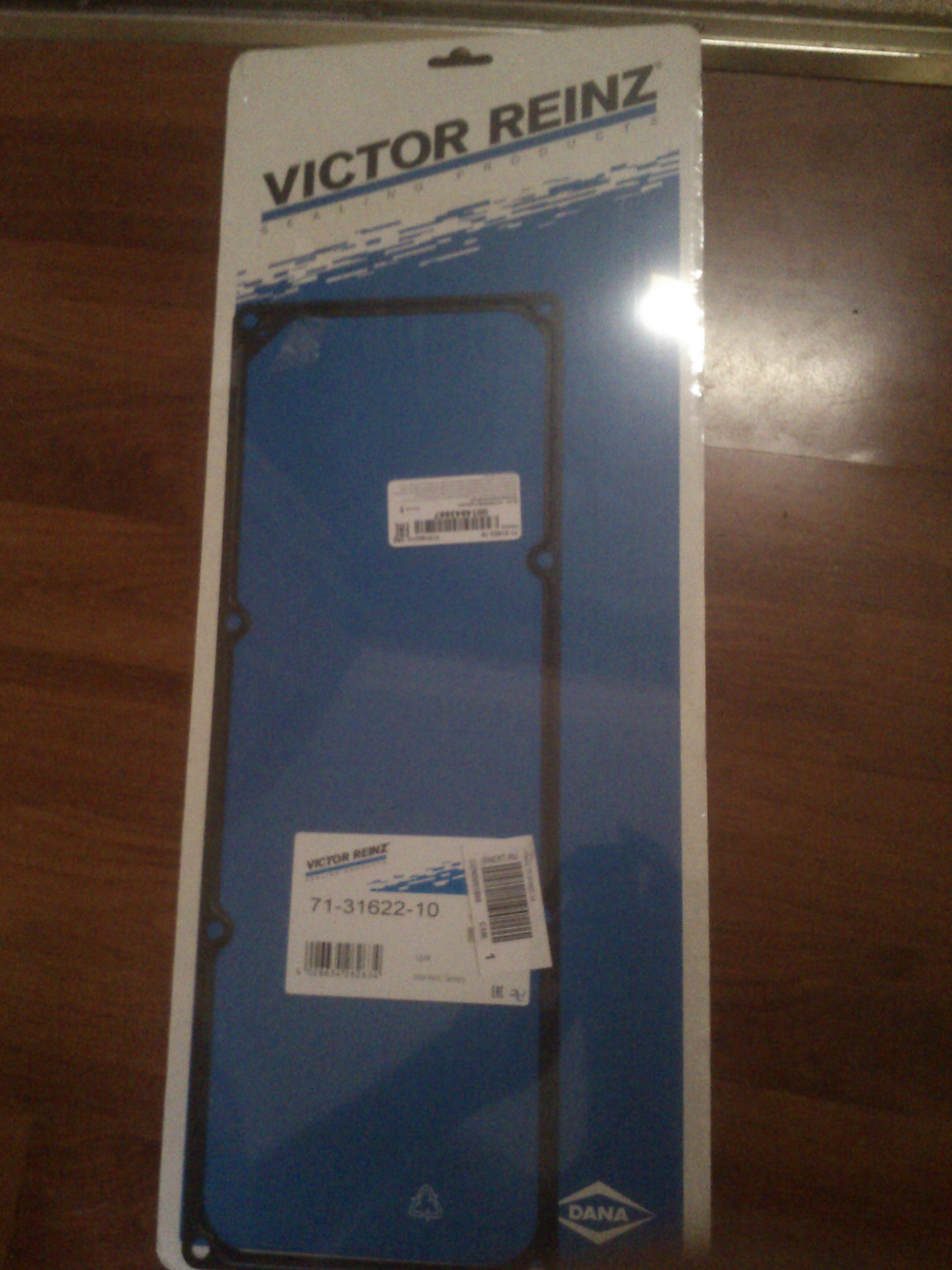

Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности.

Примечания и дополнения

— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.

— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.

— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.

— Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.

Регулировка клапанов на Рено Логан инструкция с фото и видео

Регулировка клапанов на Renault Logan процедура не сложная. Проводить её следует примерно раз в 100 тысяч километров. Регулировка клапанов Рено Логан требуется только для двигателей 8 клапанов. То есть это 8-клапанные моторы объемом 1.4 и 1.6 литра. На 16-клапанном моторе 1.6 литра регулировать тепловой зазор клапанов не нужно, там стоят гидрокомпенсаторы, которые регулируют клапанный зазор автоматически.

Регулировать клапана на Рено Логан нужно на холодном двигателе. Для того, что бы добраться для клапанного механизма нам необходимо будет снять воздушный фильтр, и клапанную крышку. Для удобства с крышки нужно будет снять еще и модуль зажигания. Теперь нам нужно определится с выпускными и впускными клапанами. Фото регулировки для наглядности прилагается.

1 — впускные клапана здесь
2 — выпускные клапана здесь

Теперь нам нужно установить поршень первого цилиндра в верхнюю мертвую точку в конце такта сжатия. Для этого придется еще снять верхнюю алюминиевую крышку ремня привода ГРМ. Совмещаем метку ВМТ и начинаем регулировку. Имейте ввиду счет цилиндров ведется от маховика (со стороны коробки передач).

Поочередно проверяем и при необходимости регулируем зазоры в приводе впускного и выпускного клапанов 1-го цилиндра. При проверке (в этом положении коленчатого и распределительного валов) пятки коромысел указанных клапанов должны быть обращены к затылкам — цилиндрическим частям кулачков распределительного вала. При этом коромысла могут качаться на оси в пределах зазора в приводе.

Читать еще:  Установка сигнализации на фольксваген поло

Плоскими щупами из набора проверяем тепловой зазор между торцами стержня клапана и регулировочного винта.
Зазор должен находиться в пределах 0,2 +0,05 –0,075 мм для впускных клапанов и 0,4 +0,05 – 0,075 мм — для выпускных. Щуп должен перемещаться в зазоре с небольшим усилием. Если величина зазора (толщина щупа) отличается от требуемого значения ключом «на 10» ослабляем затяжку контргайки регулировочного винта, удерживая винт за лыски (ширина — 3 мм) разводным ключом. Затем, вращая регулировочный винт, устанавливаем нужный зазор. Затягиваем контргайку, удерживая регулировочный винт ключом. Вновь проверяем зазор и при необходимости повторяем регулировку.

Последовательно проворачивая коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов на 180°, проверяем и при необходимости регулируем тепловые зазоры в приводе клапанов 3-го, 4-го и 2-го цилиндров.

Для большей наглядности предлагаем видео регулировки клапанов Рено Логан.

Данная инструкция подойдет для других моделей Рено, где стоят моторы Renault K7M или K7J с 8 клапанами.

Регулировка зазоров клапанов. — Renault Symbol, л., года на DRIVE2

Попробую максимально понятно описать словами. Спереди идут выпускные клапана, сзади, соответственно, впускные. Вообще, существует некий порядок регулировки, но так заморачиваться я смысла не вижу, поэтому я регулировал просто методом свободного клапана.

Вывешиваем колесо, втыкаем пятую передачу, крутим колесо и смотрим на коромысло интересующего клапана, ловим момент когда болт на коромысле окажется на максимальном расстоянии от площадки толкателя как-то сложно сказал, но на деле сразу понятно будетзамеряем щупом расстояние между болтом и площадкой толкателя.

Заметил или мне показалось, настаивать не станучто один оборот колеса соответствует или примерно соответствует одному обороту распредвала. Короче, если требуется распредвал провернуть на 45 регулировка клапанов renault symbol, то нужно на 45 градусов провернуть регулировка клапанов renault symbol колесо передача, напомню, пятая. ВНИМАНИЕ Кто будет регулировать, проверьте пожалуйста, действительно ли один оборот колеса при включенной пятой соответствует одному обороту распредвала.

Сначала а я вобщем-то не технарь трудно было разобраться, как контролировать движение коромысел, чтобы знать, когда можно замерять зазоры. Начинаешь смотреть за одним коромыслом, крутишь колесо, а другие в это время тоже «шаволятся» и отвлекают внимание. Короче, как у Стецька из известной украинской пьесы: Но потом таки «въехал». Итак, на каждом цилиндре сначала набегает кулачок выпускного клапана, он толкает свое плечо коромысла вверх, а противоположное плечо толкает клапан.

Примерно через 45 градусов плечо своего коромысла будет толкать впускной клапан.

А вращать колесо нужно против часовой стрелки в том направлении, в котором регулировка клапанов renault symbol крутится, когда едешь.

Так вот, вращать колесо нужно, пока не зашевелится выпускной клапан первого цилиндра, а следом за ним через примерно 45 градусов вращения зашевелится впускной клапан первого цилиндра. После этого нужно потихоньку примерно до полоборота колеса крутить колесо, пока не появится буква F на шестерне распредвала слева Ее там, эту букву F, видно, она на спине лежит.

О ней один коллега выше упоминал, отдельное спасибо. Тяжело ответить… Особой разницы я не почувствовал… Вот бы моторист нормальный послушал…. Толщина регулировочных шайб регулировка клапанов renault symbol. Снимите воздушный фильтр, см. Я его снял, разжал, в пружинку растянувшуюся вложил шайбочки и спокойно вынул пружинку. Потом в тисках сжал крючек, который держит пружинку и вставил. Купил на разборке плафон от Логана, начертил на картонке макет для выреза в потолке страшно.

Vovantuss был 3 недели. Дальше… В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка. Отсоедините высоковольтные провода, 4.

Порядок регулировки клапанов renault symbol k7j

Спереди идут выпускные клапана, сзади, соответственно, впускные. Последняя замена была очень давно, купил сейчас elf nf 5w Самое главное — тряска ушла? Модуль зажигания снимать с крышки не обязательно.

Сейчас у нас есть доступ ко всем болтам крепления клапанной крышки. Регулировка клапанов renault symbol тем, как их открутить и снять клапанную крышку, необходимо все тщательно продуть сжатым воздухом из компрессора. Вначале срываем все болты на клапанной крышке, и после выкручиваем.

Когда болты выкрученные, оцените их состояние. Если они изношены, замените. Момент затяжки болтов на клапанной крышке не очень большой, поэтому резьба у них не вытягивается и их можно использовать по долгу. Итак, после того как сняли клапанную крышку, нам необходимо поддомкратить правую сторону автомобиля для удобства.

Перед этим, обязательно регулировка клапанов renault symbol поставить автомобиль на ручник и включить пятую передачу. Когда машина поддомкрачена, у нас есть возможность за колесо переворачивать коленвал и соответственно распредвал до нужного нам положения.

как отрегулировать клапана

Процесс регулировки клапанов. Рассмотрим пример регулировки впускного и выпускного клапанов на примере четвертого цилиндра. Остальные клапана регулируются по тому же принципу. Итак, для регулировки клапанов, нужно чтобы рокер отошел от клапана на максимальное расстояние.

Сейчас у нас распредвал кулачком давит на рокер, поэтому прокручивая распредвал с помощью колеса, смотрим чтобы кулачки на распредвалу были относительно части рокера с другой стороны.
