Как настроить бортовой компьютер ваз 2115

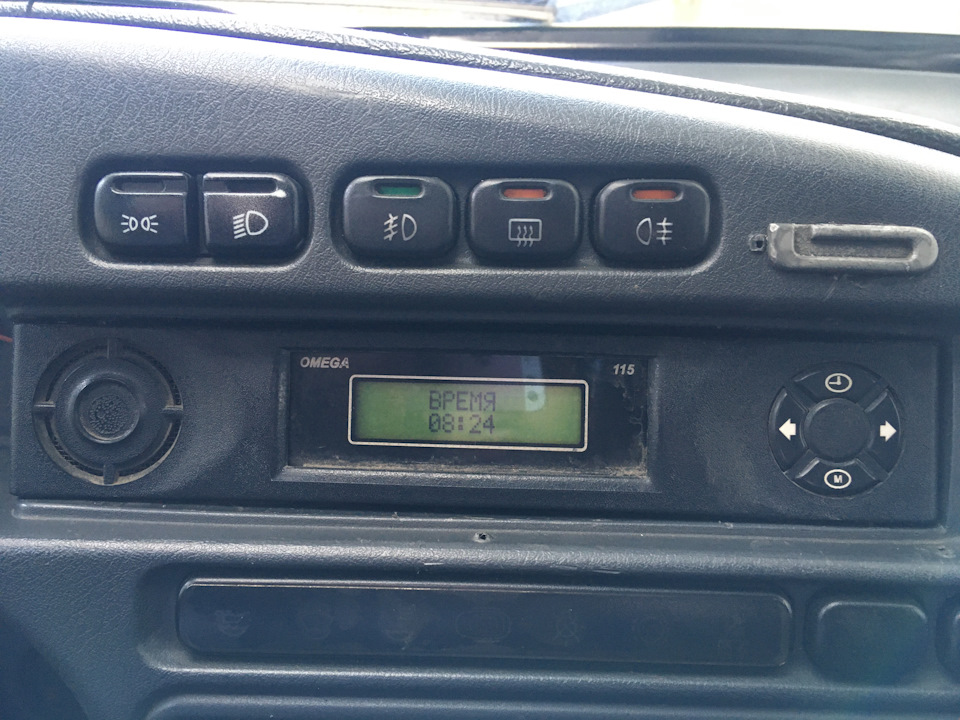

Лада 2114 Сток 1.5 › Бортжурнал › Бортовой компьютер omega 115

Приобрёл у знакомого, поискал инструкцию в интернете, вроде средняя, нормально работает, доволен . Может в дальнейшем заменю на что то по лучше и красивее УСТАНОВКА: установка бортового (маршрутного) компьютера ОМЕГА ГАБАРИТ не вызывает никаких осложнений, если следовать хорошо написанной инструкции. Причем большую часть времени займет установка датчика температуры, который должен приютиться под передним бампером автомобиля.
УПРАВЛЕНИЕ: управление бортовым компьютером ОМЕГА ГАБАРИТ осуществляется посредством четырех кнопок, которые функционально разделены на две группы. В первой группе находится лишь одна клавиша, которая отвечает за переключение между следующими параметрами: часы, календарь, будильник, термометр, информация о БК, демо-режим. Во второй группе кнопочек побольше, но ненамного — всего три. Центральная взяла на себя ответственность за переключения между группами: маршрутный компьютер, диагностический тестер, ошибки системы управления двигателем, напоминания о сроках технического обслуживания. Боковые клавиши соответственно необходимы для перелистывания параметров внутри каждой группы.
Управление бортовым компьютером достаточно логично и не вызывает никаких трудностей. Например, изменение параметра осуществляется путем одновременного нажатия двух клавиш со стрелочками. После того как значение параметра было изменено с помощью все тех же клавиш, необходимо опять одновременно нажать кнопочки для того, чтобы изменения были внесены в память компьютера.
РЕЖИМЫ РАБОТЫ И ФУНКЦИОНАЛЬНОСТЬ: как уже было сказано выше, весь функционал бортового компьютера ОМЕГА ГАБАРИТ тематически разделен на несколько групп. В группе «Маршрутный компьютер» сосредоточились следующие параметры: остаток топлива в баке, общий расход топлива за поездку, расход в пути, пробег за поездку, средний расход топлива за поездку, средняя скорость поездки, время в пути, дисплей «город», дисплей «трасса». Кроме того, в этом пункте меню представлена функция «черный ящик», которая дает возможность продемонстрировать максимальную скорость за последние 60 секунд. Пожалуй, она придется по нраву тем, кто любит пощекотать нервишки в споре с сотрудниками ГИБДД.
В группе «Диагностический тестер» можно проследить значения таких параметров, как: текущая скорость автомобиля, температура охлаждающей жидкости, напряжение в бортовой сети, частота вращения коленчатого вала, положение дроссельной заслонки, массовый расход воздуха, угол опережения зажигания, положение регулятора холостого хода, тип контроллера и версия ПО, мгновенный расход топлива, настройка температуры включения вентилятора системы охлаждения. В этой же группе представлено два достаточно интересных режима: «Плазмер» и «Зимний запуск». Первый режим осуществляет предпусковой прогрев свечей зажигания для облегчения запуска двигателя при отрицательной температуре окружающей среды. Второй режим необходим для автоматического срабатывания функции «Плазмер» после включения зажигания. Кроме того в этом режиме происходит кратковременное включение вентилятора системы охлаждения, необходимой для прогрева электролита в аккумуляторе. Последнее, в свою очередь, значительно облегчит пуск двигателя.
Если вы счастливый обладатель Жигулей комплектации 2109i-15, на ваш авто лучше других подойдет бортовой компьютер Омега-115. По сути, эта система не уступает более известным и раскрученным рекламой. Хотя иногда покупателя отпугивает отсутствие рекламы изделия так же, как и ее избыток. Особенностью бортового устройства Омега 115 является его максимальная адаптация именно к этой модели автомобиля. Инструкция по эксплуатации бортовой компьютер Омега 115 обещает его совместимость с контроллерами группы Автэл, Январь, Бош.
Бортовой компьютер на автомате определит, какой контроллер имеет ваш автомобиль, распознает версию программного обеспечения электроники . С его помощью можно убрать из памяти информацию о том, на каком бензине работал двигатель, сделать сброс данных контроллера.
Что включают в себя отдельные возможности функции, согласно инструкции и описания позиций бортового компьютера Омега 115:
режим обслуживания «Часы»;
набор функций — «Маршрутный компьютер»;
звуковая сигнализация;
режим «Диагностический тестер»;
систему уведомления о сроках техобслуживания.
Важно! Конструкция бортового компьютера Омега 115 спроектирована как надежное и удобное устройство, не перегруженное излишними, зачастую ненужными функциями, что делает его проще в использовании и настройке. Интересным решением является наличие демонстрации возможностей компьютера в соответствующем меню. Отчасти он подскажет, как настроить бортовой компьютер омега 115.
Возможности «Часов»
Режим включает в себя часы, дату, будильник на 7 мелодий-полифоний, управление внешними контактами системы Омега 115. Кроме того, по желанию можно пробежаться в демонстрационном режиме по ключевым точкам управления. В этом меню можно отрегулировать яркость экрана, увидеть данные температурного датчика.
Установив электронный прибор, вы не будете заморачиваться, сколько бензина осталось в баке, и сможете ли без заправки добраться до необходимого места. Учитывая вашу манеру вождения, БК спрогнозирует, сколько км вы сможете проехать на оставшемся количестве топлива.
Внимание! Максимальная адаптация бортового устройства системы Омега 115 к ВАЗ 2109i-15 дает возможность при контроле за уровнем бензина не тарировать бак, достаточно выбрать соответствующий тип панели.
В систему заложены возможности определить температуру внешней среды по датчику для определения температуры, производства Philips. Для удобства работы с бортовым компьютером в разделе «Информация о БК» есть раздел, в котором в режиме демонстрации возможностей можно получить информацию обо всех доступных функциях компьютера (Демо-режим). В этом режиме бортовой компьютер Омега 115 дополняет инструкцию по эксплуатации. Запустив раздел «Мультидисплей», вы можете одновременно контролировать показания нескольких самых необходимых вам параметров (доступны три режима этой функции).
Набор функций «Маршрутный компьютер»
Вторая полезная система бортового компьютера Омега позволяет осуществлять планирование времени и маршрута движения по запасу топлива.
Среди основных функций бортовой компьютер имеет следующие:
определяет остаточное количество бензина (можно установить считывание показаний датчика или контроллера), а также рассчитывает возможности доехать до ближайшей заправки или до места назначения;
контролирует расходуемое топливо, получить данные по каждой конкретной поездке: длительность маршрута, затраченное время, количество «съеденного» бензина, среднюю скорость;
вносит в «черный ящик» сведения о скорости на последних 500 метрах дороги.
Кроме того, Омега позволяет автоматически настроить включение отдельных режимов бортового компьютера или внешних устройств с помощью будильника, включенного на определенное время.
Система сигнализации с помощью сигналов предупредит вас о перегревании двигателя, о превышающем допустимые нормы напряжении в электрической сети, а также вовремя оповестит о том, что вы увлеклись ездой и превысили максимально возможные показатели скорости, заложенные в памяти бортового компьютера для безопасной езды.
Диагностический тестер
Бортовой компьютер заменит диагностический тестер. Пользуясь режимом «Диагностика», можно получить измерения по всем интересующим параметрам. В этом режиме комп позволяет прочитать коды ошибок, сбросить их. Визуально можно получать сведения о температуре охлаждающей жидкости мотора, напряжения сети, оборотах вала, нагрузке двигателя и угла открытия воздушной заслонки.

Также ваш помощник позаботится о том, чтобы не было пропущено время очередного техосмотра, подскажет, что пришло время замены масла в двигателе или коробке передач, о необходимой замене фильтров, топливного и воздушного, свечей зажигания, ремня генератора и ремня ГРМ.
Подготовка двигателя к запуску с помощью бортового устройства происходит в ручном или автоматическом режиме, можно выбрать «Зимний пуск» — в холодное время года, или «Плазмер», чаще применяемый для сушки и разогрева элементов системы зажигания.
Бортовой прибор Омега проследит, чтобы не перегрелся двигатель, для этого необходимо выбрать вариант «Тропик», и он будет контролировать работу вентилятора,

Multitronics comfort x15

Инструкции и файлы

ФайлСтраницФорматРазмерДействие

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Характеристики товара

Характеристики

При помощи МК»COMFORTХ15″ вы можете:

В режиме Дисплеев Пользователя1-3:

1.1.Просматривать мгновенный расход топливал/час при стоянке а/м, мгновенный расход топлива л/100 км при движении.
1.2. Просматривать остаток топлива в баке70л. макс.
1.3 .Производить ускоренное считывание остатка топлива в баке в режиме бака «ДУТлн» и «ДУТтр» после заправки бака.
1.4. Просматривать температуру охлаждающей жидкости — градусы Со/ Включатьвентилятор.
1.5. Просматривать температуру за бортом а/м — градусы Со
1.6. Просматривать скорость в км/час.
1.7. Просматривать обороты двигателяоб/мин.
1.8. Просматриватьнапряжение АКБ в Вольтах.
1.9. Просматриватьтекущее время(с возможностью коррекции хода).
1.10. Просматривать средний расход топлива за поездкул/100 км- за поездку.
1.11. Просматривать расход топлива за поездку в литрах9999лмакс.
1.12. Просматривать пройденный путь за поездку в км. 9999км макс.
1.13. Просматривать прогноз пробега на остатке топлива в баке.
1.14. Просматривать среднюю скорость за поездку в км/час.
1.15. Просматривать время в поездке 9999часовмакс.
1.16. Просматривать накопительный расход топлива 9999лмакс.
1.17. Просматривать суммарную стоимость всех поездокв тыс.руб 999 тыс. руб макс.
1.18. Просматривать положение дроссельной заслонки (0-100%).
1.19. Просматривать массовый расход воздуха кг./час.
1.20. Просматривать время впрыска мсек.
1.21. Просматривать угол опережения зажигания град.
1.22. Просматривать положение шагового двигателя 0-256 шагов.
1.23. Просматривать напряжение на датчике кислорода в Вольтах.
1.24. Просматривать Абсолютный моторесурс а/м (время работы двигателя) 9999часовмакс.

В режиме Дисплея Пользователя4 «Сутки»:

1.25. Просматривать среднюю скорость за 1-31суткив км/час.
1.26. Просматривать средний расход топлива на 100 км за 1-31сутки.
1.27. Просматриватьпуть за 1-31суткии устанавливатьстоимость 1 км пути.
1.28. Просматриватьвремяв путиза1-31суткии устанавливатьстоимость 1 часа в пути.
1.29. Просматриватьрасход топлива за 1-31сутки.
1.30. Просматривать максимальную скорость за за 1-31сутки.
1.31. Просматриватьстоимость топлива за 1-31сутки, и устанавливатьстоимость 1 литра.
1.32. Просматриватьстоимость поездки за установленное количество суток.

В режиме Дисплея Техобслуживания:

1.33. Просматривать коды неисправностей системы.
1.34. Просматривать текстовую расшифровку кодов неисправностей
1.35. Сбрасывать коды ошибок.
1.36. Просматривать и устанавливать остаток пробега до очереднойзамены масла двигателя (0-99 тыс км).

1.37. Просматривать и устанавливать остаток пробегадо замены воздушного фильтра(0-99 тыс км).
1.38. Просматривать и устанавливать остаток пробегадо очереднойзамены свечей (0-99 тыс км).
1.39. Просматривать и устанавливать остаток пробегадо очереднойзамены ремня ГРМ(0-99 тыс км).
1.40. Производить сушку свечей зажигания (горячий запуск).
1.41.Тестироватьцепизаряда АКБиоцениватькачество АКБ, емкостьАКБ в А/ч, а так же измерять среднее напряжение заряда АКБ в а/м.
1.42. Получать информацию производителя МК: версия ПО, ссылка на сайт, телефоны техподдержки.

В режиме Дисплея Установок1:

1.43. Устанавливать поправкуиндикациитемпературы воздуха +/-20Со.
1.44. Устанавливать поправку для индикации расхода топлива +99/-90%.
1.45. Устанавливать поправку для индикации скорости и пути+99/-90%.
1.46. Устанавливать произвольный цвет подсветки RGB индикатора, включать сканирование цвета.
1.47. Выбиратьрежимы измерения остатка топлива в баке с ДУТ линейный расчет — «ДУТлн», тарированный расчет»ДУТтр», или рассчитывать остатокпо показаниям текущего расхода с ЭБУ.
1.48. Производить линейную калибровку»ДУТлн» с учетом конкретного бака.
1.49. Производить нелинейную тарировку «ДУТтр» с учетом конкретного бака.
1.50. для Comfort X14.
1.51. Устанавливать границу звукового предупреждения о превышении оборотов ДВС(2500-8000 об/мин).
1.52. Устанавливать границу звукового предупреждения о превышении скорости а/м(40-200 км/час).

В режиме Дисплея Установок2:

1.53. Включать или отключать индикацию времени разгона до скорости 100 км/час20 сек.
1.54. для Comfort X14.
1.55. Выбирать автоматическую либо ручную установку протокола обмена по К-линии.
1.56. Включать блокировку звука магнитолы (при наличии входа MUTE) при звуковых сообщениях.
1.57. Включать и отключать все звуковые или голосовые сообщения, или отдельнополностью отключатьпредупреждение о возможности образования гололеда.
1.58. Устанавливатьтемпературувключения вентилятора в жаркую погоду 95-110 градусов.**
1.59. Устанавливать расчетный ток Теста АКБ 3-30 Ампер.

В режиме Дисплея Установок3:

1.60. Устанавливать время включения двух независимых таймеров Т1 и Т2от 0-23 ч59 мин.
1.61. Устанавливать продолжительность срабатывания таймеров Т1 и Т2 .
1.62. Раздельно активировать и дезактивировать работу таймеров Т1 и Т2.
1.63. Выбирать активный уровень для управления исполнительными устройствамитаймеров, а так же активныйуровень управления отключением звука магнитолы Логический «0» или «1».
1.64. Устанавливать время автоматического сброса параметров в дисплее «Сутки»1-30 суток.
1.65. Изменять код идентификации МК.
МК COMFORT Х15 имеет также сервисные функции позволяющие:
1.66. Изменять яркость дисплея (четыреуровня).
1.67. Измерять время разгона до скорости 100 км/час.
1.68 Измерять максимальную скорость на последнем километре движения.
1.69. Производить общий сброс всех установок прибора.
1.70. Получать предупреждающий сигнал о выходе бортового напряжения за допустимые пределы.*
1.71.Получать предупреждающий сигнал о перегреве двигателя.*
1.72. Получать предупредительный сигнал о превышении скорости. *
1.73. Получить предупредительный сигнал о возможности образования гололеда. *
1.74. Получать предупредительный сигнал о превышении оборотов ДВС. *
1.75. Предупреждать при включении зажигания о необходимости очередной замены масла ДВС. *
1.76. Предупреждатьпри включении зажигания о необходимости очередной замены свечей зажигания. *
1.77. Предупреждатьпри включении зажигания о необходимостизамены воздушного фильтра. *
1.78. Предупреждать при включении зажигания о необходимости очередной замены ремня ГРМ. *
1.79. Получать предупредительный сигнал при остатке топлива в баке менее 6 литров. *
1.80. для Х14.
1.81. Включать демонстрационный режим с показом отличительных характеристик.
1.82. В режиме «Дисплеи Пользователя 1, 2, 3 » операторимеет возможность самостоятельного выбора выводимых на дисплей параметров впроизвольной последовательности — произвольная конфигурация.
1.83. При отключении АКБзначениявсех маршрутных параметров, и текущиеустановкисохраняются.
* Сигналы п.1.69-п1.78 подаются для Х15 в звуковой форме.
При превышениимаксимально возможногозначения пути — 9999 км,происходит автоматическое обнуление всех маршрутных параметров.
**Кроме ЭБУ Бош МР7.0
