Датчик детонации как проверить

Датчик детонации

Чаще всего датчик детонации Toyota располагается в труднодоступных местах. В данном случае речь идет об автомобилях toyota различных марок. Многие владельцы этих машин задаются вопросом о том, где находится датчик детонации и как его можно увидеть?

Его невозможно увидеть сверху или снизу, для этого придется машину поднимать на подъемнике либо разбирать ее. Датчик детонации отслеживает саму детонацию, а наилучший способ это сделать – уловить вибрацию блока цилиндров. Чаще всего данный прибор устанавливается между 3 и 4 цилиндром, но в некоторых моделях машин он может располагаться и в другом месте.

Причины возникновения детонации?

Наверное, многие автовладельцы не понаслышке знают, что означает такое понятие, как «пальцы стучат». Некоторые причиной этого считают плохое топливо и принимают такое решение, как сделать зажигание попозже. Но не стоит делать поспешных выводов, прежде всего, нужно разобраться, что именно там застучало, и какова причина.

Для того чтобы ясно понимать всю картину нужно знать, что собой представляет камера сгорания.

Камера – это пространство в головке цилиндра, где горючее топливо превращается в механическую работу. Смесь воздуха и топлива во время хода поршня вверх сжимается и в определенный момент происходит зажигание ее электрической искрой. Вот именно этот процесс и называется моментом зажигания.

Существует такое понятие, как опережение зажигания, которое измеряется в градусах. Оно показывает опережение момента возникновения искры и времени достижения поршней верхней точки. Данная величина во многом зависит от качества бензина и прочих параметров.

В случае если топливо грамотно подобрано и происходит правильное распределение смеси, то распространение пламени в момент сгорания осуществляется примерно со скоростью до 30 м/сек. При такой работе достигается максимальное использование рабочей смеси. Стоит отметить, что при применении разного типа бензина на одном двигателе требуется производить корректировку опережения зажигания.

К примеру, двигатель отрегулирован на топливо с октановым показателем 95, а начал работать он с топливом, октановое число которого значительно ниже. Что же происходит в этот момент? Рабочая смесь начинает воспламеняться значительно раньше, и момент достижения максимальной энергии наступает также значительно раньше, чем сам поршень доходит ВМТ, давление в камере начинает расти, вследствие чего происходит повышение температуры. В этот момент топливо начинает воспламеняться. Все происходящее фиксирует датчик детонации двигателя.

Что же такое детонация?

Детонация – это один из видов неправильного сгорания топлива в камере. В этот момент пламя распространяется с высокой скоростью, которая в сотни раз превышает, скорость сгорания при нормальном рабочем процессе. Одними из признаков детонации являются: металлический стук в цилиндрах двигателя, перегрев головки цилиндра, тряска мотора, снижение мощности двигателя.

Что собой представляет датчик детонации и принцип его действия

Как проверить работоспособность датчика детонации

Данное устройство можно проверить, самостоятельно используя системы самодиагностики. Если же высвечивается код 52, то это свидетельствует о поломке датчика. В то же время можно определить степень его поломки, для этого необходимо собрать результаты диагностики и проехать на автомобиле несколько километров и снова повторить процедуру. В случае если код снова высвечивается, то неисправность датчика детонации налицо.

Если же после того, как автомобиль проехал некоторое расстояние, и датчик больше не выдает тот же показатель, то вероятнее всего, можно поездить еще некоторое время без замены этого элемента.

Как проверить датчик детонации

Иногда во время езды бензиновый двигатель автомобиля начинает издавать подозрительный металлический стук. Водители называют его «стучащими пальцами». Этот звук является признаком детонации — крайне нежелательного явления, которое может привести к поломке двигателя и необходимости дорогостоящего ремонта. Чтобы этого не произошло, на блок цилиндров устанавливают датчик детонации. В случае поломки его можно проверить совими руками.

Как работает датчик

Явление детонации возникает по разным причинам. Тут и использование бензина с низким октановым числом, и высокая степень сжатия, и многие другие факторы. Значение имеют езда на определённых передачах, степень нагара, наличие некоторых компонентов в рабочей смеси.

Датчик детонации — это акселерометр, анализирующий механические колебания блока цилиндров и преобразующий их в электрические импульсы. Принцип действия прост: приспособление постоянно отправляет сигналы в электронный блок управления силового агрегата. Тот, в свою очередь, меняет состав смеси и угол опережения зажигания в зависимости от этих сигналов. Результат — правильное использование ресурсов и работа мотора на оптимальной мощности.

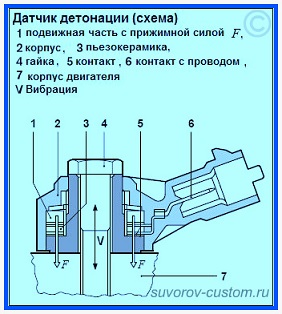

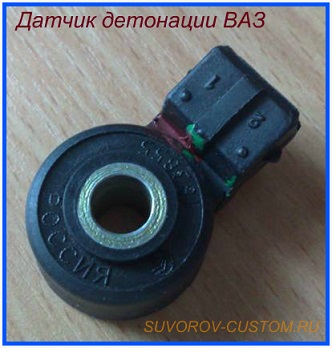

Внешний вид и схема датчика детонации

Как понять, что он вышел из строя

Изделие устанавливается в автомобили с электронной схемой управления. Диагностика неисправностей в таких машинах проста — если всё работает правильно, датчики на приборной панели остаются неактивными. Главный признак неисправности датчика детонации — появление надписи «Check engine» (CHECK, чек). Она может гореть постоянно, а может появляться и исчезать.

При поломке датчика ухудшаются характеристики разгона. Машина заводится, но работает хуже — плохо разгоняется, при оборотах ниже 1000 возникает вибрация, падает мощность и растёт расход топлива, возрастает количество дыма при выхлопе.

Почему это происходит? Неисправности датчика связаны с автомобильной электроникой. Возможны следующие причины:

• оборвался сигнальный провод;
• возникло замыкание на массу;
• произошло замыкание бортовой сети какого-либо провода приспособления;
• повреждена экранирующая оплётка;
• вышел из строя блок управления силового агрегата;
• что-либо повреждено внутри самого датчика.

Проверяем датчик детонации

Поскольку поломка возникает в силу разных причин, придётся проверить несколько элементов системы. Осмотрите состояние проводов датчика, проверьте розетки жгута и вилки датчика. Оцените надёжность их соединений. Если тут всё в порядке — проверьте контакты розетки. Обнаружили повреждённые компоненты? Замените их. Также рекомендуется изучить состояние жгута. Выключите зажигание, отключите жгут от датчика и проверьте его омметром. Так вы узнаете, цела ли цепь.

Порой проблема кроется в состоянии экранирующей оплётки. В таком случае действуем следующим образом.

1. Смотрим, надёжно ли присоединены розетки жгута и вилки;
2. Изучаем каждый их компонент;
3. Проверяем, цела ли экранирующая оплётка.

Если причиной неисправности является замыкание на массу, действовать надо другим методом:

1. Отключаем от жгута весь блок, вместе с датчиком детонации;
2. Проверяем целостность цепи, ищем сильно изношенные места;
3. Выключаем зажигание и, используя омметр, исследуем место, в котором масса движка соединяется с цепью жгута.

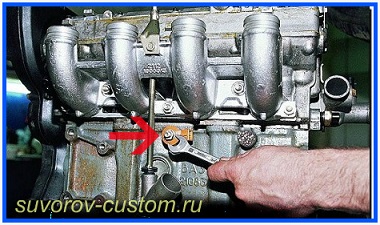

Находим и демонтируем датчик

Проверка деталей на один или два провода с помощью мультиметра

Первое, что надо сделать — узнать, какое сопротивление характерно для исправно работающего датчика в конкретном автомобиле. У разных производителей показатель сильно разнится.

Это интересно: показатели сопротивления могут быть самыми неожиданными. Так, в автомобилях ВАЗ с инжекторными двигателями его почти невозможно замерить из-за слишком высоких показателей. В Nissan и Subaru цифры составляют около 550 кОм, в Hyundai — примерно 5 МОм (мегаом).

Для проведения тестов вам понадобится мультиметр, причём довольно чувствительный, а также торцовый ключ размера «13» или «22», в зависимости от размеров установленного датчика. Чтобы проверить сопротивление, переключите инструмент в режим «сопротивление кОм» и присоедините его к датчику. Если в авто установлен двухконтактный датчик, подключение осуществляется к выводам; в случае одноконтактной модели — к контакту и корпусу.

Теперь слегка постучите по датчику металлическим предметом — отвёрткой или болтом. Обратите внимание на показатели мультиметра. Если есть отклонения от указанных в инструкции значений — возникла поломка.

Рекомендуется проверить, имеется ли напряжение на электрических концах. Отсоедините электрический разъём датчика, снимите его с двигателя. Переключите мультиметр на милливольты и соедините щуп «+» с сигнальным контактом. Щуп «—» надо подключить к массе датчика. Эту часть нетрудно узнать — она представляет собой отверстие, через которое проходит болт крепления к мотору.

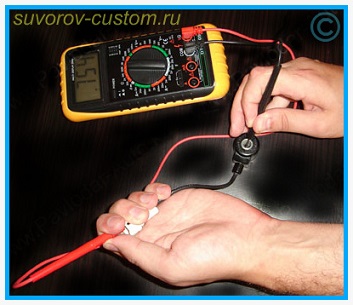

Зажмите датчик в ладони и слегка постучите им по какой-нибудь поверхности. Результатом должно стать возникновение напряжения — как правило, оно составляет от 30 до 40 мВ. Если разность потенциалов не возникает, значит, датчик вышел из строя.

Особых отличий проверки у широкополосных и резонансных датчиков нет.

Диагностика со стрелочным тестером или вольтметром

• Кроме мультиметра можно использовать стрелочный тестер — действия аналогичны работе с мультимтером.
• Есть ещё один способ. При работе двигателя на холостых оборотах подключите к датчику вольтметр переменного тока. Постучите по контролирующему детонацию компоненту твёрдым неметаллическим предметом. Если вольтметр показывает, что амплитуда сигнала от прибора ниже 0,1 В — приспособление неисправно.

Видео о том, как проверить

Ремонт или замена?

Решать вам. Стоимость изделия зависит от модели авто и производителя компонента — за замену нужно будет заплатить сумму, примерно равную его цене. Можно поменять приспособление самостоятельно, для этого понадобится помещение с ямой. Самостоятельный ремонт тоже возможен: если вы хорошо разбираетесь в автомобилях, он займёт не более часа.

Проверка датчика детонации — нетрудная задача, для которой не нужно искать дорогие инструменты. Конечно, компьютерная проверка на СТО будет более точной, но если нет желания тратить деньги, вполне можно обойтись своими силами.

Зачем нужен датчик детонации?

В бензиновом двигателе внутреннего сгорания, при определенном стечении обстоятельств, возникает металлический стук. «Пальцы стучат», — говорят некоторые водители. На самом деле это явление называется детонацией и его возникновение крайне нежелательно, поскольку может привести к поломке мотора вследствие огромной скорости распространения фронта пламени (более 2000 м/с) и высоких ударных нагрузок на стенки цилиндров, поршень и головку блока. Чтобы контролировать уровень опасности, на блок цилиндров устанавливается датчик детонации.

Датчик детонации служит для контроля степени детонации при работе бензинового двигателя внутреннего сгорания. Датчик устанавливается на блоке цилиндров двигателя. Он является важным компонентом системы управления двигателем, т.к. позволяет реализовать максимальную мощность двигателя и обеспечить топливную экономичность.

Что такое детонация?

Детонация или правильно детонационное сгорание возникает, когда удаленная от свечи зажигания часть топливно-воздушной смеси вследствие поджатия фронтом пламени нагревается и самовоспламеняется с образованием взрыва. Детонация сопровождается акустическими признаками – металлическим стуком в кривошипно-шатунном механизме. Под степенью детонации понимается часть топливно-воздушной смеси, сгорающая с детонацией.

Причинами детонации являются:

• химический состав топлива (октановое число);
• конструктивные особенности двигателя (степень сжатия, расположение свечей зажигания, форма камеры сгорания и др.);
• условия эксплуатации (состав топливно-воздушной смеси, угол опережения зажигания, нагрузка на двигатель, нагар на деталях камеры сгорания и др.).

Последствием детонационного сгорания выступает повышенная теплоотдача элементов кривошипно-шатунного механизма, сопровождающаяся повышенным износом, поломками и разрушением. То, насколько часто может возникать данное явление, зависит от трех основных факторов.

В первую очередь, на вероятность возникновения влияет химический состав бензина, а точнее, его октановое число. Чем оно выше, тем более он устойчив к этому явлению. Второй фактор, который влияет не меньше, – конструктивные особенности двигателя, а именно степень сжатия, форма камеры сгорания, расположение свечей зажигания, форма днища поршня и т.п. Например, двигатель с большей степенью сжатия более склонен к детонации и нуждается в высокооктановом бензине. Иначе, зачем производители пишут минимально допустимое октановое число на люке бензобака? Третий фактор – условия работы мотора. На вероятность появления детонации влияет состав рабочей смеси, нагрузка, выбранная передача, нагар.

Как работает датчик детонации?

Принцип действия датчика детонации основан на пьезоэффекте. В конструкцию датчика включена пьезоэлектрическая пластина, в которой при возникновении детонации на концах возникает напряжение. Чем больше амплитуда и частота колебаний, тем выше напряжение. Когда напряжение на выходе датчика превышает заданный уровень, соотвествующий определенной степени детонации, электронный блок управления корректирует характеристику работы системы зажигания в сторону уменьшения угла опережения зажигания. Таким образом, достигается оптимальная характеристика работы системы для конкретных условий эксплуатации.

Датчик детонации воспринимает и преобразует энергию механических колебаний блока цилиндров в электрические импульсы. Датчик детонации непрерывно посылает сигналы в электронный блок управления двигателем, а электроника отвечает изменением качественного состава рабочей смеси и угла опережения зажигания.

Существует определенный порог безопасности, если величина напряжения его превысит, то электронный блок управления отдаст команду на уменьшение угла опережения зажигания.

При неисправности датчика детонации (отсутствии сигнала) на панели приборов загорается соответствующая сигнальная лампа, двигатель при этом продолжает работать.

Поломка датчика детонации

При возникновении неисправности датчика детонации на приборной панели загорается контрольный индикатор. Мотор при этом работает, и на автомобиле вполне можно ехать. На закономерный вопрос «зачем тогда нужен этот датчик» ответ следующий.

На старых автомобилях, не оборудованных электронным блоком управления, угол опережения зажигания корректировался вручную поворотом крышки прерывателя-распределителя зажигания. Это позволяло скорректировать работу системы зажигания в зависимости от октанового числа бензина, которое может сильно отличаться на разных заправках. У современного двигателя устройство трамблера иное, его крышка неподвижна, поэтому такую функцию выполняет ЭБУ. Соответственно, если датчик детонации выйдет из строя, то угол опережения зажигания не сможет быть скорректирован.

Вышедший из строя датчик детонации влияет на динамику и экономичность двигателя. Принцип работы электронного блока управления таков, что при возникновении неисправности датчика он устанавливает заведомо позднее зажигание в целях безопасности, чтобы исключить вероятность разрушения мотора. В результате силовой агрегат работает, но начинает потреблять гораздо больше топлива, и ухудшается динамика машины. Второе особенно заметно при повышенных нагрузках.

Проверка датчика детонации

Основные симптомы, указывающие на то, что данное устройство вышло из строя:

• падение мощности;
• ухудшение разгонных характеристик и резкое увеличение «аппетита» двигателя;
• дымный выхлоп.

При этом на панели загорается индикатор неисправности двигателя. Причем, он может, как гореть постоянно, так и загораться кратковременно при увеличении нагрузки.

Далеко не всегда под рукой есть сканер, который сможет считать и расшифровать код неисправности. Добраться до СТО также не всегда возможно. Возникает вопрос: как проверить датчик детонации самостоятельно? Из инструментов нужен цифровой мультиметр.

В первую очередь необходимо выяснить, каким сопротивлением должен обладать исправный датчик на конкретной модели автомобиля или двигателя, поскольку у всех производителей эта величина разная. Если оно отличается от нормального, нужна замена.

Также можно проверить напряжение на электрических контактах датчика, для чего нужно отсоединить электрический разъем питания датчика и снять его с двигателя. После этого мультиметр переводится в режим измерения напряжения в милливольтах, его плюсовой щуп соединяется с сигнальным контактом, а минусовой – с массой датчика (отверстие, через которое проходит болт крепления к двигателю).

Проверка датчика детонации заключается в том, что датчик с присоединенными щупами зажимается в ладони, которой затем нужно несильно постучать по какой-нибудь поверхности. При ударах мультиметр должен фиксировать появление напряжения (обычно оно составляет порядка 30-40 мВ). Принцип прост: чем сильнее удар, тем большая разность потенциалов возникнет между электродами. Поскольку напряжение невелико, не каждый прибор способен его замерить, поэтому предварительно нужно убедиться, что имеющееся под рукой измерительное устройство рассчитано на подобные замеры. Полное отсутствие разности потенциалов свидетельствует о том, что датчик детонации неисправен.

Датчик детонации.

Датчик детонации является небольшой, но очень важной деталью на современном бензиновом двигателе. В этой статье мы рассмотрим для чего он нужен, где он находится и как работает, неисправности датчика и как его проверить, а так же другие вопросы, которые могут возникнуть у начинающих водителей.

Датчик детонации устанавливают практически на все современные бензиновые двигатели. Раньше, на более старых автомобилях, он не устанавливался и водителям приходилось изменять угол опережения зажигания, например при переходе (или при случайной заправке) на топливо с другим октановым числом, чтобы предотвратить детонацию (подробнее об изменении углов, чтобы предотвратить детонацию, вот в этой статье).

Для чего нужен датчик детонации.

Но на современных автомобилях устанавливают на заводе этот датчик и благодаря ему, электронный блок управления (считывая показания с датчика детонации) контролирует работу двигателя на возможное возникновении детонации и степень её величины. И благодаря информации, поступающей с датчика детонации, электронный блок управления (бортовой компьютер) корректирует угол опережения зажигания (и состав рабочей смеси), чтобы исключить возникновение детонации.

О детонации и о причинах её возникновения я не буду писать здесь, так как написал отдельную подробную статью (в которой так же описано как отличить детонацию от калильного зажигания) и желающие могут кликнуть и почитать (статья находится вот тут). А здесь мы подробно поговорим о датчике детонации, его устройстве, диагностике и др.

Устройство и работа датчика детонации.

Этот датчик устанавливается на блоке двигателя и представляет собой пьезо-устройство, которое считывает механические колебания (вибрацию) блока цилиндров и головки двигателя и преобразует эти механические колебания (которые возникают при детонации) в электрические сигналы (импульсы), которые и считывает бортовой компьютер современного автомобиля или мотоцикла.

Ну и как было сказано выше, благодаря информации, поступающей с датчика детонации, бортовой компьютер изменяет угол опережения зажигания (чем больше детонационные стуки, тем больше изменяется угол) и состав рабочей смеси, и благодаря этому предотвращается возникновение детонации.

Работая совместно с другими датчиками, которыми оснащён современный двигатель, датчик детонации так же позволяет улучшить мощностные показатели двигателя, при этом не теряя экономичности.

Устройство и принцип работы этого датчика основан на пьезоэффекте, то есть в корпус датчика помещена пьезоэлектрическая пластинка, которая реагирует на вибрацию и от вибрации на пластинке появляется напряжение. И чем выше сила и амплитуда колебаний и вибрации (от возникновения детонационных стуков) тем выше напряжение, которое и считывает блок управления и тут же корректирует угол опережения и состав смеси.

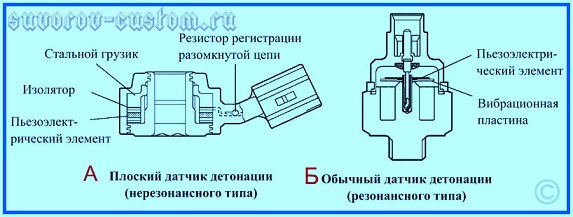

Большинство датчиков плоские (нерезонансного типа), как на фото выше и на фото а слева. Реже на машинах бывают датчики резонансного типа (рисунок Б слева), которые не имеют отверстия в центре для болта или шпильки крепления к блоку мотора. Они внизу имеют отдельную резьбовую часть.

Неисправности и диагностика датчика детонации.

При выходе из строя датчика детонации, на большинстве современных машин на панели приборов загорается индикаторная лампочка (или загорается временами, при повышении нагрузки). Но добраться до места ремонта (замены датчика) не представляет трудностей, так как двигатель будет работать без проблем. Но стоит учесть, что при первой возможности (особенно перед заправкой) следует заменить датчик на исправный, так как октановое число одного и того же бензина на разных заправках может отличаться.

И при неисправном датчике детонации, заправившись бензином с неподходящим для вашего двигателя октановым числом, возможно возникновение детонации, которая вредна для любого мотора. И даже если и не будет детонации (когда октановое число не сильно отличается) но мощность и экономичность мотора, при неисправном датчике, с таким бензином будет уже не та.

Поэтому следует при первой возможности заменить датчик. На тех автомобилях, у которых при выходе из строя датчика не загорается индикатор на приборной панели, можно убедиться в неисправности датчика его проверкой, которая будет описана ниже. К тому же можно понять по поведению машины (упала мощность, экономичность, изменился цвет выхлопа), что какой то датчик вышел из строя (как выявить неисправность впрысковой иномарки по поведению машины советую почитать вот тут).

Проверить почти любой датчик современного двигателя (в том числе и датчик детонации) можно с помощью обычного мультиметра (тестера). Как с помощью обычного тестера проверить датчики современного впрыскового мотора, я написал в отдельной статье (статья находится вот тут).

Но проверку датчика детонации стоит подробно описать и здесь, так как тема статьи требует этого. К тому же проверка датчиков, установленных на многих иномарках, аналогична проверке датчиков современных отечественных машин.

В хорошо оснащённых автосервисах, для выявления какой то неисправности, (в том числе и выхода из строя датчиков) используют сканеры (например описанные вот в этой статье), которые расшифровывают код конкретной неисправности. Но у большинства автовладельцев таких полезных приборов разумеется нет. Но можно проверить датчик детонации и с помощью тестера, а если его у кого то нет, то купить его можно везде, да и смешная цена в пределах 5 — 10$ легко позволяет это сделать.

И так, для проверки нам потребуется цифровой мультиметр (тестер) выставленный в режим замера сопротивления (омметра), или в режим замера напряжения (вольтметра).

В первом случае (при проверке омметром сопротивления) следует уточнить в мануале вашего двигателя (или на форумах) какое точное сопротивление должно быть у исправного датчика, установленного именно на вашем двигателе. Так как на разных двигателях у датчиков может быть разное сопротивление.

Узнав точное сопротивление исправного датчика, отключаем провода, приходящие к датчику (снимаем клеммную колодку), и подсоединяем один щуп тестера к массе (туда где вставляется винт крепления или к самому винту, ну или к массе мотора, если датчик не снят с блока). Второй щуп тестера (омметра) подсоединяем к плюсовому контакту (обычно к нему приходит провод красного цвета с бортовым напряжением, а рядом стоящий сигнальный контакт, предназначен для провода, идущего на блок управления и он другого цвета).

На датчиках некоторых машин оба щупа следует подсоединять к клемам датчика (второй щуп ко второй клеме, а не к массе, как на фото ниже). Если при проверке выяснится, что сопротивление не такое, как на исправном датчике, или вообще нет сопротивления — обрыв) то разумеется следует заменить датчик новым.

Во втором случае (при проверке вольтметром напряжения) понадобится тестер, способный измерять микровольты (менее одного вольта). Большинство азиатских тестеров вполне способны замерить микровольты, даже если переключатель выставить на 1 — 2 вольта (тестер в таком случае покажет напряжение с нулём впереди — например 0,02 — 0,5 и т.д.).

Для такой проверки следует снять датчик детонации с блока двигателя, и подключить щупы тестера (вольтметра) к контактам датчика (клеммной колодке). Теперь остаётся с помощью отвёртки или болта (см. фото слева) тихонько постукивать по корпусу датчика. При этом вольтметр должен показать скачки напряжения, и чем сильнее удар (но в пределах разумного), тем больше скачок напряжения.

Такую же проверку можно сделать и выставив тестер в режим омметра, только при постукивании по корпусу будет меняться не вольтаж, а сопротивление (это показано в видеоролике под статьёй).

Если при проверке вольтметр ничего не покажет, то место такому датчику на помойке. Если же выяснилось, что датчик исправен, но двигатель тупит (работает некорректно — мощность и экономичность не та), или индикаторная лампочка горит, а код неисправности подтверждает, что именно из-за датчика детонации проблемы, то скорей всего неисправность в проводах, которые приходят к датчику (обрыв или перетёрлись и замыкают на массу) и следует тщательно проверить провода, приходящие к датчику и идущие от датчика к блоку управления.

Что касается замены датчика, то на большинстве машин он крепится всего одним винтом (или шпилькой с гайкой) к блоку цилиндров (см. фото слева), и его довольно легко заменить, открутив винт и отключив провода от клеммной колодки.

А точное расположение датчика детонации следует уточнить в мануале вашего двигателя, или просто посветив фонариком и обследовав сверху блок цилиндров вашего мотора, и на большинстве машин датчик крепится между 2 и 3 цилиндром, ближе к головке мотора (как на фото). Датчик легко обнаружить, так как к нему приходят провода от блока управления двигателя.

Вот вроде бы и всё, надеюсь прочитав эту статью, начинающие водители теперь подробно знают почти всё о датчике детонации, успехов всем.

Как проверить датчик детонации: инструкции и комментарии специалиста

Многие автомобилисты сталкиваются с вопросом, как проверить датчик детонации! Для начала не мешало бы разобраться, что же это за устройство, каковы его функции, и как именно он работает.

Как проверить датчик детонации – виды поломок

Таким нехитрым термином называется устройство, отвечающее за определение момента появления детонации в движке, и является датчиком электронной системы, которая контролирует работу двигателя авто во время впрыска топлива. Его принцип работы основывается на пьезоэффекте. Таким образом, как только появляется детонация, немедленно возникает и вибрация в двигателе, что, в свою очередь, приводит к сжатию пьезоэлектрической пластины, находящейся в датчике. В результате этого на концах пластины возникает разность потенциалов.

К сожалению, данный прибор не является исключением и, как все детали автомобиля, иногда выходит из строя. В этом случае на панели управления загорается соответствующий индикатор, мотор, правда, работает в полную силу, и автомобиль будет ездить, как обычно. Так как датчик детонации является электронным устройством, то и, соответственно, основные неисправности, возникающие в нем, связаны именно с электроникой. Таким образом, этот прибор выходит из строя, если:

• произошел обрыв его сигнального провода;
• оборвалась экранирующая оплетка провода данного устройства;
• произошло замыкание на массу;
• или же замкнуло бортсеть одного из проводов датчика;
• могут возникнуть неисправности в самом приборе;
• кроме того, любые поломки блока управления движком также будут способствовать некорректной работе датчика.

Датчик детонации – признаки неисправности электроники

Во всех этих вышеперечисленных случаях необходима проверка датчика детонации, осуществляется же она следующим образом. В случае, если произошел обрыв сигнального провода, необходимо срочно проверить, насколько надежно подсоединены розетка жгута и вилка самого датчика. Если же с подсоединением все в порядке, тогда следует оценить, в каком состоянии находятся контакты розетки, и при необходимости заменить их. Также можно посмотреть и на состояние жгута, для этого его следует отсоединить от прибора и при выключенном зажигании проверить целостность цепи с помощью омметра.

Если же произошел обрыв экранирующей оплетки, то первым делом следует проверить надежность подключения вилки прибора и розетки жгута. В принципе, практически все действия будут аналогичны предыдущим, только в завершении следует проверить целостность экранирующей оплетки.

Что же касается замыкания на массу, так с ним действовать следует так: отсоединяем блок и датчик детонации от жгута проводов и проверяем состояние цепи. Выключив зажигание, необходимо при помощи омметра проверить соединение цепи жгута и массы движка. Если обнаружена какая-либо неисправность, то ее следует устранить в срочном порядке. И в завершении включаем зажигание и проверяем корректность работы прибора.

Проверка датчика детонации и бортсети

Когда речь идет о замыкании бортсети, нужно в первую очередь отсоединить защитный чехол его розетки и при включенном зажигании проверить напряжение между розеткой и массой движка. Если оно пределах 12 В, то, отключив зажигание, проверьте, не произошло ли замыкание в цепи жгута и электропитанием системы управления. Что же насчет проверки на неисправности самого прибора, так тогда по нему необходимо просто постучать каким-либо не металлическим предметом (при этом двигатель должен работать на холостом ходу), а затем проверить с помощь вольтметра наличие сигналов.

В случае его неисправности следует обратиться в специализированный центр по ремонту, либо заменить прибор на новый. Проверка же блока осуществляется оценкой состояния его контактов.

Таким образом, можно сказать, что существует довольно много причин, по которым может прийти в негодность датчик детонации, признаки неисправности при этом определить довольно просто, единственное, что потребуется для этого, так это немного времени и терпения. На этой оптимистичной ноте диагностику можно считать освоенной.

Датчик детонации

Как проверить датчик детонации

Компьютерная диагностика не всегда регистрирует неисправность датчика детонации. В большинстве случаев диагностика двигателя происходит в стационарном режиме на СТО, а детонация больше проявляется на ходу автомобиля при повышенных нагрузках (на повышенной передаче) или в момент выключения зажигания, в то время, когда компьютерная диагностика в принципе неосуществима.

Без снятия с авто

Имеется способ диагностики датчика детонации без снятия со штатного места. Для этого запускают и прогревают двигатель, после этого на холостых оборотах маленьким железным предметом постукивают по крепежному болту датчика. В случае если отмечается изменение частоты вращения двигателя (изменяются обороты), значит, ДД исправен.

Это мало страшный способ. Возможно повредить сам ДД и блок цилиндров также.

Самый надежный метод проверки работоспособности – демонтировать датчик, отсоединить от него разъем, подключить к его выводам мультиметр в положении измерения напряжения 2 Вольта.

После этого нужно железным предметом постучать по нему. Показания мультиметра должны увеличиться с 0 до нескольких десятков милливольт (лучше проверить амплитуду импульсов по справочнику). В любом случае, если напряжение при постукивании увеличилось, датчик электрически исправен.

Значительно лучше вместо мультиметра подключить осциллогаф, тогда возможно определить кроме того форму выходного сигнала. Такую диагностику лучше сделать на СТО.

Что такое детонация

Детонация двигателя – процесс произвольного воспламенения смеси бензин-воздух без участия искры зажигания.

Теоретически, в случае если давление в цилиндре превысит предельно допустимое значение для смеси с бензином определенного октанового числа, происходит самовоспламенение. Чем меньше октановое число бензина, тем при более низкой компрессии вероятен данный процесс.

На протяжении детонирования двигателя процесс самовоспламенения имеет хаотичный темперамент, нет единого центра возгорания:

В случае если выстроить зависимость давления в цилиндре от угла зажигания, она будет иметь вид:

На графике видно, что при детонации пиковые значения давления в цилиндре фактически в два раза превышает большое давление при обычном сгорании

Такие нагрузки смогут привести к поломке двигателя, кроме того таковой важной, как трещина в блоке

Главные факторы, приводящие к происхождению результата детонации:

• неправильное октановое число заправленного бензина;
• повышению возможности проявления данного результата содействуют конструктивные изюминки ДВС (степень сжатия, форма поршня, особенности камеры сгорания и другие);
• особенности эксплуатации силового агрегата (температура воздуха, уровень качества бензина, состояние свечей, нагрузка и др.).

Проверка функциональности

На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.

1. Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
2. Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
3. Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
4. можете пока эксплуатировать машину. Ничего страшного значит не произошло.
5. Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.

Порядок замены детонационного датчика на автомобиле своими руками

Берем торцовый ключ либо на 13, либо на 22 – это зависит от типа вашего датчика. Берем отвертку и мультиметр или же вольтметр. Начинаем работу:

1. Снимаем старый датчик детонации с двигательного блока. Для того чтобы его снять, совсем не нужны специальные знания и навык, все предельно просто! Главное, убрать фиксаторы проводки, только не полностью, а просто сдвинув в сторону.

2. Подключаем электроды вольтметра или же мультиметра ( с пределом работы порядка 200 Мв) к выводам самого датчика.

3. Начинаем постукивать отверткой по панели датчика и следим за показаниями прибора. По идее, если он исправен – все показания должны «прыгать» при постукивании. Если же они стоят на одной отметке и не отклоняются ни в одну из сторон – ваш датчик давления «приказал долго жить».

4. Чтобы установить новый датчик детонации надо просто подобрать аналогичный и прикрутить его на место старого. Есть стандартно два типа – резонансные и широкополосные. Они отличаются и по своей структуре, и по форме. Первые сделаны в форме бочонка, а вторые — в форме таблетки. Менять надо только на аналогичный.

Чаще всего с такой проблемой автолюбители отправляются на СТО, но вот в чем вся фишка – работа по его замене стоит намного дороже, чем сам датчик. Да и времени на всю эту процедуру уходит порядка 15-20 минут, так зачем платить немаленькие деньги, когда можно все сделать самостоятельно. Проблема обычно в неудобстве его расположения, к нему сложно подобраться. Но ведь «не боги горшки обжигают»!

Для того чтобы легче было сориентироваться, представьте себе где находится воздушный фильтр с левой стороны от двигателя. Затем представьте второй и третий цилиндр этого двигателя. Вот там-то и есть место его расположения.

Многие автолюбители советуют для облегчения доступа к датчику снять защиту картера. Там находятся фиксаторы проводки, которые надо аккуратно сдвинуть в сторону. Датчик детонации освобождается, таким образом, от колодки жгута всей проводки. Берем ключ и «легким движением руки» снимаем его полностью и бесповоротно!

Несемся в ближайший автомагазин и покупаем идентичный, только абсолютно новый датчик. Затем ставим его на то место, где был старый и родной, но выбывший из строя!

Согласитесь, замена датчика детонации не отличается особой сложностью. Поэтому и платить лишних денег не стоит, вы все сможете сделать самостоятельно, прочитав эту статью. Следите за своим автомобилем и он отплатит Вам добром.

Удачи Вам на дорогах и не единой поломки!

Поделитесь информацией с друзьями:

Рекомендации

Кое-какие автомобилисты забывают о ДД, поскольку он редко напоминает о собственном существовании, и его неприятности не вызывают таких последствий, как при неисправности, к примеру, датчика положения коленвала.

Однако, результатом неисправности этого устройства смогут быть намного большие неприятности с двигателем. Исходя из этого при эксплуатации автомобиля следите, дабы датчик детонации:

• был надежно закреплен;
• на его корпусе не было масляных жидкостей;
• на разъеме не было следов коррозии.

Разбираемся какое масло лучше заливать в двигатель зимний период для отечественного климата.

Как проверить ДТОЖ мультиметром и какие конкретно нюансы наряду с этим лучше знать.

Принцип работы датчика АБС http://voditeliauto.ru/poleznaya-informaciya/на данный момент-i-remont/kak-proverit-datchik-abs.html и как его проверить на работоспособность.

Видео — где стоит датчик детонации ЗАЗ Ланос, Шанс, Чери и как его проверить мультиметром, и не снимая его с авто:

В обязательном порядке к прочтению:

• Как верно подключить автомагнитолу в машине
• Шофер скорой помощи – профессия крупным планом
• причины и Замена бензонасоса его поломок
• Замена масла в ДВС: выбор марки материала
• Шофер не обязан покидать собственный автомобиль для подписания протокола
• Залог как вероятное новшество в совокупности административных наказаний за нарушение ПДД
• технические характеристики и Концепция обновленного Ниссан Жук

Статьи как раз той тематики,которой Вы интересуетесь:

уход и Обслуживание за автомобилем Главным условием оптимальной работы двигателя автомобиля есть обычное сгорание топливовоздушной смеси в цилиндрах мотора. А это зависит от двух…

Исправность антиблокировочной совокупности тормозов – база надёжной езды на автомобиле, в особенности в условиях сложной дорожной обстановки. В случае если в ходе управления транспортным средством на…

уход и Обслуживание за автомобилем Постоянное совершенствование силовых установок отражается положительно на неспециализированных чертях двигателя, но не весьма на неспециализированной технической части автомобиля….

уход и Обслуживание за автомобилем За оптимальный температурный режим силовой установки, при котором выход мощности большой, отвечает совокупность охлаждения. Эта совокупность включает рубаху…

Датчик температуры охлаждающей жидкости либо, в сокращении, ДТОЖ, является прибором , определяющий температуру антифриза в совокупности охлаждения и дающий сигнал на ее понижение при помощи…
