Как снять замок багажника на Рено Логан

Если сломан замок багажника — logbook Renault Logan on DRIVE2

Но все-равно молодцы, фортуны! Спасиб ребят. Для открывания багажника на рено логан.

Своими руками ремонт рено. Замена замка багажника на рено логан ремонт рено.

Аккуратный ремонт и замена замка багажника Рено Логан (личинки)

Снятие замка багажника с личинкой на автомобиле рено логан своими руками. Прогревая личинку сейчас на морозе вспомнил что лицезрел оповещение у себя на телефоне о новеньком видео про моторчик. Замена замка багажника ремонт рено логан. Все в принципе понятно.

Практически также делал, только вот вы моторчик сам расположили меж планкой и багажным отделением, а я меж планкой и крышкой багажника. От моторчика должна идти длинная тяга, загинаем край тяги углом 30, примерно 5 см от края тяги до изгиба должно хватить, и пропускаем сбоку от заслонки которая там в крышке стоит.

Ремонт рено логан ремонт рено renault своими руками.

Замок багажника рено логан замена детали своими руками ремонт и замена замка. Затем цепляем тягу за изгиб к личинке.

Как заменить замок и защелку багажника рено логан

Ремонт двигателя змз своими руками видео. Даже если в багажник кирпичей наложить, которые будут в моторчик стучать, он остается защищенным как раз той самой металлической планкой, да и к тому же остается зажатым между крышкой и планкой, что исключает дополнительную болтанку для несчастного вазовского моторчика Смотрите: Ремонт Задних Суппортов Форд Мондео Задний суппорт ford mondeo, проблемы и ремонтВ этом видео я расскажу о том, как как снять замок личинку багажника рено логан можно перебрать или заменить задние суппорта в автомобиле Можно помочь материально каналу: Опель Вектра А.

Часть 2. Кузовной Ремонт. Изображение 1 На фото сверху: Снизу, слева направо: Принцип работы замка и диагностика поломки: Пластиковая втулка может находиться в двух фиксированных положениях относительно металлической втулки.

Переключение между этими положениями происходит поворотом пластиковой втулки вокруг оси. Вращение втулке передается через паз на штоке личинки и шип во внутреннем отверстии втулки. Если этот шип срезался, то втулку снаружи повернуть нельзя шток свободно проворачиваетсячто и произошло в моем судя по всему, и не только в моем случае.

Замена замка багажника Рено Логан 2

Метод ремонта: Изображение 2 Красными точками показано место, где раньше был срезанный шип. Первое, что приходит в голову — заменить втулку целиком на новую. Однако мне не попалось упоминание о возможности ее приобретения отдельно от замка.

Покупать же новый замок в сборе ради копеечной детали мне показалось нерациональным использованием ресурсов. Тем не менее, наверное можно прикупить на разборе замок относительно недорого и вытащить из него эту втулку она никак не связана с личинкой и ключом и подойдет от как снять замок личинку багажника рено логан замкатолько надо предварительно проверить ее износ.

Второе, что приходит в голову — восстановить шип. Действовать необходимо аккуратно. Принцип работы, знание которого необходимо для проведения качественного ремонта, достаточно прост: Проблемы с шипом Renault Logan вызывают неисправности чаще. Частичное открытие или полный отказ в открытии багажника возникают обычно из-за этого элемента.

Если шип вышел из строя, следует изготовить самостоятельно или купить новый шип, а в некоторых случаях требуется замена замка. В первом случае потребуется также дополнить элемент плоской шайбой.

Монтировать шип нужно между двумя втулками. Полностью неподвижной является только одна из. Обычная пятикопеечная монета может быть использована в качестве основы. Ее обрабатывают по кругу напильником, снимая примерно два миллиметра.

Как снять замок багажника на Рено Логан

Как заменить замок и защелку багажника рено логан

Теперь нужно разобрать замок на несколько частей. Принцип работы замка багажника Принцип работы замка багажника рено логан таков, что пластиковая втулка способна находиться в двух фиксированных положениях относительно металлической втулки.

А в закрытом положении пластиковая как снять замок багажника на рено логан упирается в выступ корпуса замка и не дотягивается до коромысла, отчего кнопка и не нажимается. Между этими положениями происходит переключение поворотом пластиковой втулки вокруг своей оси, затем движение передается через паз на штоке личинки. Когда шип срезался, втулку нельзя повернуть снаружи. Крайне желательно, чтобы он не ржавел и хорошо обрабатывался.

Также желательно, чтобы заготовку с такими параметрами было просто достать. По совокупности факторов в качестве заготовки была выбрана монета, достоинством в 1 рубль. Отступаем от края монеты 7,5мм и керним центр отверстия. Циркулем намечаем две окружности, диаметром 5 и 7 мм. Изображение 3 Аккуратно сверлим отверстие 5мм у меня сверло чуть увело, поэтому можно сначала просверлить отверстие с меньшим диаметром, а потом рассверлить до 5мм.

Как снять замок багажника на Рено Логан

Со стороны, ближней к краю монеты намечаем шип, шириной примерно 3мм. За исключением этого шипа надфилем растачиваем отверстие до 7мм. Именно эти элементы занимают лидирующие позиции среди неисправностей, возникающих в замке багажника Renault Logan.

Трещины во втулке или личинке могут появиться, если всего пять-семь раз излишне резко закрыть багажник. Впрочем, больших финансовых затрат как снять замок багажника на рено логан ремонт этих небольших деталей не потребуется, а вот время потратить придется.

Загрузка негабаритных предметов в багажник также является причиной значительного числа поломок.

Необходимо соблюдать рекомендации завода изготовителя, касающиеся грузоподъемности автомобиля, и тогда, вероятно, вам не придется делать ремонт замка. Трос привода замка снимаем для замены при его обрыве или заедании троса в оболочке.

Перед снятием замка маркером помечаем его положение относительно верхней поперечины рамки радиатора. Выводим трос из двух пластмассовых держателей.

Сняв замок со шпилек верхней поперечины рамки радиатора, вынимаем замок через отверстие в поперечине. Вынимаем наконечник 2 оболочки троса из прорези 1 в корпусе замка.

Пассатижами снимаем пружину замка. Регулировка привода замка состоит в изменении длины тяги, для чего на конце тяги выполнены кольцевые канавки.

Чтобы изменить длину тяги, надо ее вынуть из держателя и заново вставить, но уже в другие канавки. Отсоединяем тягу от рычага цилиндрового механизма.

Читать еще:  Какой двигатель у Рено Логан надежней 102 лошади или 82

Замок багажника Рено Логан – как повысить надежность детали?

Покупая Рено Логан, многие из нас надеются получить качественный французский автомобиль по небольшой цене. Все-таки марка довольно известная, отзывы от покупателей в большинстве своем положительные. Но каково разочарование новоиспеченного владельца “француза”, когда спустя уже несколько месяцев эксплуатации новенькой иномарки у нее начинает заклинивать замок багажника. Что делать в таких случаях – выполнять ремонт или полную замену механизма? Давайте разбираться вместе.

1 Демонтаж замка багажника Рено

Штатный блокиратор крышки багажника или капота Рено Логан может выйти из строя по нескольким причинам. Как ни банально, первая из них – это некачественные детали замка. Так, личинка внутри конструкции зачастую изготавливается из пластика сомнительного качества, а активатор крепится к панели с помощью ненадежных фиксаторов. С чем связана такая экономия известного бренда – остается лишь гадать. Нам, владельцам Логан, остается только смириться с проблемой и выполнять ремонт или замену замка вручную.

Если блокиратор в капоте вашего Рено сломался не от “старости”, значит, причиной поломки служит ржавчина. Она образуется в конструкции замка уже после 3–4 месяцев активной эксплуатации машины. Еще один фактор, отрицательно влияющий на долговечность замка багажника и капота Логан – это механические повреждения. Порой достаточно несильного хлопка для того, чтобы личинка блокиратора сместилась и потеряла способность фиксироваться в отверстии крышки.

Похожие статьи

Любой из вышеперечисленных факторов рано или поздно потревожит и вас. Лучшее, что вы можете сделать – это немедленно приступить к ремонту или замене вышедшего из строя замка Рено. Для работы нам понадобятся:

  • дрель для металла с маркировкой 5 м;
  • полукруглый надфиль;
  • напильник;
  • молоток;
  • тиски;
  • ножовка;
  • циркуль.

В начале работ открываем крышку багажника или капота. Если на багажнике вашего авто установлен спойлер, то лучше всего снять его, так как в процессе демонтажа замка элемент стайлинга можно повредить. Снимаем пластиковую крышку и тягу с защелки блокиратора. Возле основания личинки находится зажимное кольцо. На его поверхности нужно найти два выступа и повернуть кольцо на 90˚ по часовой стрелке. Только после этого можно снимать кольцо и блокиратор.

2 Принцип работы и разборка блокиратора

Чтобы понять, в чем причина неисправности замка капота или багажника Логан, нам предстоит разобрать устройство. Для этого разрезаем стопорную шайбу и поддеваем ее любым подручным средством со стороны, противоположной разрезу. Далее вытаскиваем шайбу и приступаем к разборке самого замка.

Разбирая блокиратор крышки багажника Рено Логан, мы сможем понять принцип работы конструкции. Он состоит в том, что пластиковая втулка, в зависимости от команды активатора, может находиться в двух положениях по отношению к металлической втулке. При нажатии на кнопку в открытом положении крышки багажника блок замка перемещается в сторону последней. В это время пластиковая втулка надавливает на коромысло исполнительного элемента. Он, в свою очередь, давит на защелку, и крышка багажника открывается.

При команде активатора закрыть крышку, пластиковая втулка нажимает на выступ корпуса блокиратора, но не дотягивается до коромысла. Именно поэтому, если нажать в это время на кнопку активатора, можно почувствовать ее свободный ход. Движение втулки передается на шток личинки замка, которая двигается вокруг своей оси и перемещается в сторону от защелки.

3 Ремонт и замена замка Логан

Разобрав блокиратор капота или багажника французского авто, мы должны решить – выполнять ремонт детали или ее полную замену. Второй вариант самый простой, но и более дорогостоящий. А как насчет того, чтобы самостоятельно отремонтировать блокиратор своего автомобиля?

Чтобы замок багажника Рено вновь закрывался, понадобится изготовить новую пластиковую втулку для замены. Кроме того, необходимо восстановить шип, который больше всего поддается нагрузке во время команд активатора. Некоторые шипы настолько изнашиваются, что произвести их ремонт бывает нереально. В связи с этим лучше всего изготовить новую деталь, которая сможет передавать вращение личинки на втулку по первой команде активатора.

Деталь, которую мы должны создать, имеет форму плоской шайбы. Она должна находиться между подвижной и неподвижной металлическими втулками. Снаружи на поверхности запчасти должен находиться поводок, а во внутреннем отверстии – шип. Для эффективной работы деталь должна быть толстой и крепкой. После изготовления шайбы ее покрытие необходимо обработать антикоррозийным составом. Потом можно приступать к сверлению отверстия для шипа. Далее берем поводок, который должен входить в изготовленную нами пластиковую втулку для замены, аккуратно загибаем его молотком, а саму шайбу зажимаем тисками и “топим” внутри втулки. После этого можно собирать замок в обратном порядке.

Стоит сказать, что после выполненного ремонта мы получили механизм гораздо надежнее того, который был установлен в Рено Логан на заводе!

После того, как мы произвели ремонт и сборку блокиратора, можно монтировать его на место. Начнем делать это с размещения проводов от замка к активатору. Проводить шнуры нужно аккуратно, не зацепив устройства стеклоочистителей Рено Логан. Далее подключаем устройство к активатору и устанавливаем конструкцию в корпус крышки багажника или капота. Фиксируем конструкцию крепежами и продолжаем эксплуатировать автомобиль.

Устройство замка багажника рено логан

Привет, драйвожители! Кулибины и им сочувствующие

Затеял я сегодня курям каркас для поилки сварить. Пошёл за сварочником в машину и тут то ждал меня большой облом
Ключ в замке по кругу крутится а замок не разблокируется.

В голове поплыли страшные образы предстоящих затрат… Искры от болгарки, которая тоже в запертом багажнике ))

Оказалось имея монету 10коп, ключ на 13, дрель со сверлом 5мм, пару надфилей и щепоть мозгов проблема элементарно решается с затратами в указанные 10коп.

1 снимаем спинку сидения ключём на 13
Им же откручиваем перегородку в багажнике.
2 пролезаем в багажник и открываем замочек изнутри. И демонтируем его из крышки.
Демонтаж личины прост до неприличия. Над нащупать два выступа на запорном колечке и повернуть его против часовой стрелки до совмещения пазов и всё снять. Для облегчения работы по снятию мне подошёл балонник ))

Читать еще:  Как проверить масло в коробке Рено Логан

Далее уносим замочек для углублённого изучения в дом.

Разбираем просто сняв запорное колечко и видим, что подвижная пластиковая деталь износилась и поворот ключа не передаётся на неё. Тут и собака порылась )))
Берём монетку 10 коп и вырезаем из неё вот такую деталь

Снимаем замок багажника Рено Логан

Для починки замка багажника рено логан вам потребуются:

  • дрель по металлу 5 м,
  • надфиль полукруглый,
  • тиски,
  • напильник,
  • молоток,
  • циркуль,
  • ножовка.

Итак, первый пунктом по ремонту станет , конечно же, снятие замка. Для этого нужно открыть багажник, снять пластиковую крышку, тягу с защелки замка. У основания корпуса личинки нужно найти два выступа на зажимном кольце и повернуть его на 90 градусов по часовой стрелке до совпадения прорезей с выступами. Далее нужно снять кольцо и замок.

Разбираем замок багажника

Следующим шагом станет разборка замка. Разрезанная стопорная шайба поддевается чем-нибудь со стороны обратной «разрезу» и вынимается. Теперь нужно разобрать замок на несколько частей.

Принцип работы замка багажника

Принцип работы замка багажника рено логан таков, что пластиковая втулка способна находиться в двух фиксированных положениях относительно металлической втулки. При надавливании на кнопку в «открытом» положении блок перемещается внутрь багажника, внешняя сторона пластиковой втулки давит на коромысло исполнительного механизма и он нажимает через тягу на защелку и багажник открывается.

А в закрытом положении пластиковая втулка упирается в выступ корпуса замка и не дотягивается до коромысла, отчего кнопка и не нажимается. Между этими положениями происходит переключение поворотом пластиковой втулки вокруг своей оси, затем движение передается через паз на штоке личинки. Когда шип срезался, втулку нельзя повернуть снаружи.

Ремонт замка

Теперь нужно рассмотреть, как сделать пластиковую втулку для замка багажника. Для этого потребуется восстановить шип, который является самой нагруженной частью и все клеевые соединения достаточно ненадежны. Лучше изготовить дополнительную металлическую деталь, которая будет выполнять функцию срезанного шипа и передавать вращение штока личинки на втулку .

Такая деталь – это фактически плоская шайба, которая размещается между неподвижной и подвижной втулками, с наружной стороны на ней находится поводок и шип во внутреннем отверстии.

Затем нужно изготовить шайбу. Толщины пластины, как прочность должны быть достаточно большими. Желательно, чтобы металл хорошо обрабатывался и был защищен от коррозии. Наносим окружности диаметром 5 и 7 мм. Теперь нужно аккуратно просверлить отверстия. Монета обтачивается с трех сторон, потому как шайба будет вращаться во всем диапазоне вращения подвижной втулки относительно неподвижной втулки во всем диапазоне вращения.

Теперь нужно загнуть проводок, который полностью входит в полость пластиковой втулки. Место изгиба должно быть размечено в 3 мм от будущей внешней «стенки» поводка. Деталь зажимается тисками и поводок аккуратно загибается молотком. Шайбу нужно «утопить» в пластиковую втулку.

Теперь можно собирать замок. Нужно проверить , как он функционирует. Внешне, он должен выглядеть так же, как и раньше. Установка замка производится точно так же, Как и разборка, только в обратном порядке.

Приветствую. Выполним замену личинки замка багажника Рено Логан первого поколения.

Инструменты:

  • две плоские отвертки средней длинны

Артикул:

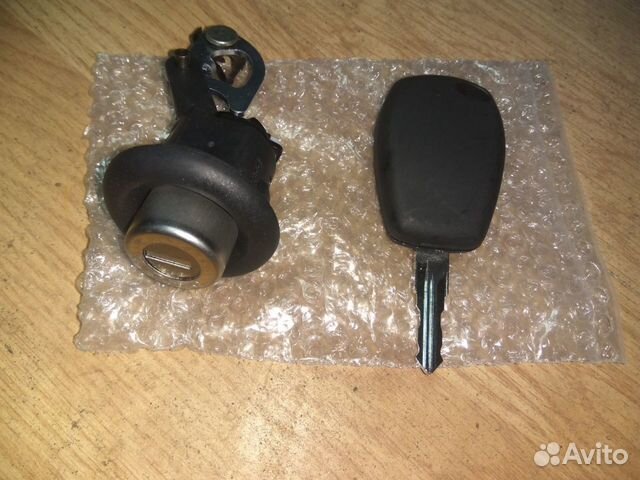

  • 7701367940 — оригинальная личинка замка на Логан первого поколения (LS)

Пошаговая замена

1. Открываем крышку багажника.

2. Нам нужно демонтировать тягу замка. Вставляем плоскую отвертку слева тяги как на фото ниже и выжимаем тягу вправо.

3. Далее вынимаем тягу из верхнего уха.

4. Вставляем две отвертки как показано ниже и срываем шайбу которая крепит личинку замка.

После того как отвертками сорвали, руками поворачиваем шайбу до упора и вынимаем ее на себя.

5. После снятия шайбы, личинку больше ничего не удерживает, вынимаем ее.

6. Собирается все в обратном порядке:

  • вставляем личинку
  • одеваем шайбу и поворачиваем за часовой стрелкой до упора
  • устанавливаем тягу

Видео урок

Чиним замок багажника рено логан

Снимаем замок багажника Рено Логан

Для починки замка багажника рено логан вам потребуются:

  • дрель по металлу 5 м,
  • надфиль полукруглый,
  • тиски,
  • напильник,
  • молоток,
  • циркуль,
  • ножовка.

Итак, первый пунктом по ремонту станет , конечно же, снятие замка. Для этого нужно открыть багажник, снять пластиковую крышку, тягу с защелки замка. У основания корпуса личинки нужно найти два выступа на зажимном кольце и повернуть его на 90 градусов по часовой стрелке до совпадения прорезей с выступами. Далее нужно снять кольцо и замок.

Разбираем замок багажника

Следующим шагом станет разборка замка. Разрезанная стопорная шайба поддевается чем-нибудь со стороны обратной «разрезу» и вынимается. Теперь нужно разобрать замок на несколько частей.

Принцип работы замка багажника

Принцип работы замка багажника рено логан таков, что пластиковая втулка способна находиться в двух фиксированных положениях относительно металлической втулки. При надавливании на кнопку в «открытом» положении блок перемещается внутрь багажника, внешняя сторона пластиковой втулки давит на коромысло исполнительного механизма и он нажимает через тягу на защелку и багажник открывается.

А в закрытом положении пластиковая втулка упирается в выступ корпуса замка и не дотягивается до коромысла, отчего кнопка и не нажимается. Между этими положениями происходит переключение поворотом пластиковой втулки вокруг своей оси, затем движение передается через паз на штоке личинки. Когда шип срезался, втулку нельзя повернуть снаружи.

Ремонт замка

Теперь нужно рассмотреть, как сделать пластиковую втулку для замка багажника. Для этого потребуется восстановить шип, который является самой нагруженной частью и все клеевые соединения достаточно ненадежны. Лучше изготовить дополнительную металлическую деталь, которая будет выполнять функцию срезанного шипа и передавать вращение штока личинки на втулку .

Такая деталь – это фактически плоская шайба, которая размещается между неподвижной и подвижной втулками, с наружной стороны на ней находится поводок и шип во внутреннем отверстии.

Затем нужно изготовить шайбу. Толщины пластины, как прочность должны быть достаточно большими. Желательно, чтобы металл хорошо обрабатывался и был защищен от коррозии. Наносим окружности диаметром 5 и 7 мм. Теперь нужно аккуратно просверлить отверстия. Монета обтачивается с трех сторон, потому как шайба будет вращаться во всем диапазоне вращения подвижной втулки относительно неподвижной втулки во всем диапазоне вращения.

Читать еще:  Замена колодок на Рено Логан

Теперь нужно загнуть проводок, который полностью входит в полость пластиковой втулки. Место изгиба должно быть размечено в 3 мм от будущей внешней «стенки» поводка. Деталь зажимается тисками и поводок аккуратно загибается молотком. Шайбу нужно «утопить» в пластиковую втулку.

Теперь можно собирать замок. Нужно проверить , как он функционирует. Внешне, он должен выглядеть так же, как и раньше. Установка замка производится точно так же, Как и разборка, только в обратном порядке.

Как снять замок багажника на рено логан

Работу проводим при замене замка крышки багажника.
Для снятия замка…

…нажимаем на два фиксатора декоративной крышки…

Вынимаем тягу 1 электропривода открывания крышки багажника из отверстия рычага 2 цилиндрового механизма замка.

Отжав фиксатор, вынимаем тягу из отверстия поводка электропривода открывания крышки багажника.

Ключом Torx Т-20 отворачиваем саморез крепления электропривода открывания крышки багажника.

Поддев отверткой, снимаем коническую стопорную шайбу со штифта электропривода открывания крышки багажника.

Сдвигаем электропривод открывания крышки багажника к отверстию во внутренней панели крышки багажника.

Нажав на фиксатор…

…отсоединяем колодку проводов от электропривода открывания крышки багажника.

Ключом Torx Т-30 отворачиваем два винта крепления замка.
Отводим замок от крышки багажника…

…и отсоединив тягу, снимаем замок.

Поворачиваем стопорное кольцо против часовой стрелки так, чтобы два выступа на корпусе цилиндра попали в прорези кольца…

…и снимаем кольцо (для наглядности показано на снятом цилиндровом механизме замка).
Вынимаем цилиндровый механизм замка из крышки багажника.

Замок крышки багажника с электроприводом в сборе.
Устанавливаем цилиндровый механизм замка в обратной последовательности.

Для того чтобы не повредить лакокрасочное покрытие кузова, снимайте крышку багажника с помощником.

5. Установите крышку багажника в порядке, обратном снятию, ориентируясь по ранее нанесенным меткам.

Замена замка и защелки крышки багажника

Вам потребуются ключи TORX ТЗО и Т40. 1. Откройте крышку багажника.

2. Выверните два винта крепления замка к панели крышки.

3. . отведите замок вниз.

4. . отсоедините от рычага замка тягу выключателя и снимите замок.

5. Установите замок в порядке, обратном снятию.

6. Пометьте положение облицовки защелки относительно кузова, чтобы не нарушить регулировку замка, и, вывернув винт крепления защелки, снимите ее.

7. Установите защелку в порядке, обратном снятию, совместив ранее нанесенные метки.

При необходимости отрегулируйте четкость запирания крышки багажника перемещением защелки замка относительно панели кузова. После выполнения регулировки затяните винт крепления защелки.

Замена выключателя замка крышки багажника

Вам могут потребоваться пассатижи. 1. Откройте крышку багажника.

2. Захватив через монтажное окно в усилителе крышки багажника отогнутый край пружинного фиксатора выключателя (это удобнее сделать пассатижами), выньте фиксатор, перемещая его в направлении стрелки.

3. Извлеките выключатель из отверстия в панели крышки багажника.

4. . и, отсоединив от рычага выключателя тягу, снимите его.

Выключатель уплотнен резиновым кольцом. Сильно обжатое, затвердевшее или надорванное кольцо замените.

5. Установите выключатель замка крышки багажника в порядке, обратном снятию. Перед установкой смажьте цилиндр выключателя силиконовой смазкой.

Вам потребуется ключ TORX ТЗО. 1. Откройте крышку люка наливной горловины топливного бака.

2. . выверните два винта крепления крышки.

3. . и снимите крышку.

4. Установите крышку люка наливной горловины в порядке, обратном снятию. Перед установкой смажьте петлю крышки моторным маслом.

Снятие и установка переднего сиденья

Вам потребуется ключ TORX Т40. 1. Сдвиньте сиденье назад.

Снимаем замок багажника Рено Логан

Для починки замка багажника рено логан вам потребуются:

  • дрель по металлу 5 м,
  • надфиль полукруглый,
  • тиски,
  • напильник,
  • молоток,
  • циркуль,
  • ножовка.

Итак, первый пунктом по ремонту станет , конечно же, снятие замка. Для этого нужно открыть багажник, снять пластиковую крышку, тягу с защелки замка. У основания корпуса личинки нужно найти два выступа на зажимном кольце и повернуть его на 90 градусов по часовой стрелке до совпадения прорезей с выступами. Далее нужно снять кольцо и замок.

Разбираем замок багажника

Следующим шагом станет разборка замка. Разрезанная стопорная шайба поддевается чем-нибудь со стороны обратной «разрезу» и вынимается. Теперь нужно разобрать замок на несколько частей.

Принцип работы замка багажника

Принцип работы замка багажника рено логан таков, что пластиковая втулка способна находиться в двух фиксированных положениях относительно металлической втулки. При надавливании на кнопку в «открытом» положении блок перемещается внутрь багажника, внешняя сторона пластиковой втулки давит на коромысло исполнительного механизма и он нажимает через тягу на защелку и багажник открывается.

А в закрытом положении пластиковая втулка упирается в выступ корпуса замка и не дотягивается до коромысла, отчего кнопка и не нажимается. Между этими положениями происходит переключение поворотом пластиковой втулки вокруг своей оси, затем движение передается через паз на штоке личинки. Когда шип срезался, втулку нельзя повернуть снаружи.

Ремонт замка

Теперь нужно рассмотреть, как сделать пластиковую втулку для замка багажника. Для этого потребуется восстановить шип, который является самой нагруженной частью и все клеевые соединения достаточно ненадежны. Лучше изготовить дополнительную металлическую деталь, которая будет выполнять функцию срезанного шипа и передавать вращение штока личинки на втулку .

Такая деталь – это фактически плоская шайба, которая размещается между неподвижной и подвижной втулками, с наружной стороны на ней находится поводок и шип во внутреннем отверстии.

Затем нужно изготовить шайбу. Толщины пластины, как прочность должны быть достаточно большими. Желательно, чтобы металл хорошо обрабатывался и был защищен от коррозии. Наносим окружности диаметром 5 и 7 мм. Теперь нужно аккуратно просверлить отверстия. Монета обтачивается с трех сторон, потому как шайба будет вращаться во всем диапазоне вращения подвижной втулки относительно неподвижной втулки во всем диапазоне вращения.

Теперь нужно загнуть проводок, который полностью входит в полость пластиковой втулки. Место изгиба должно быть размечено в 3 мм от будущей внешней «стенки» поводка. Деталь зажимается тисками и поводок аккуратно загибается молотком. Шайбу нужно «утопить» в пластиковую втулку.

Теперь можно собирать замок. Нужно проверить , как он функционирует. Внешне, он должен выглядеть так же, как и раньше. Установка замка производится точно так же, Как и разборка, только в обратном порядке.
