Снятие торпеды ваз 2114

Снятие торпеды ваз 2114

Сколько искал инфы по креплению панели от 2114,нашел только одну путевую статью, но там у человека была девятка еще в советском кузове, а там намного все отличается, ему было за что цепляться).
Вобщем вся панель включая тунель крепеться:
— на стандартные места (там где сидела старая) те что по бокам

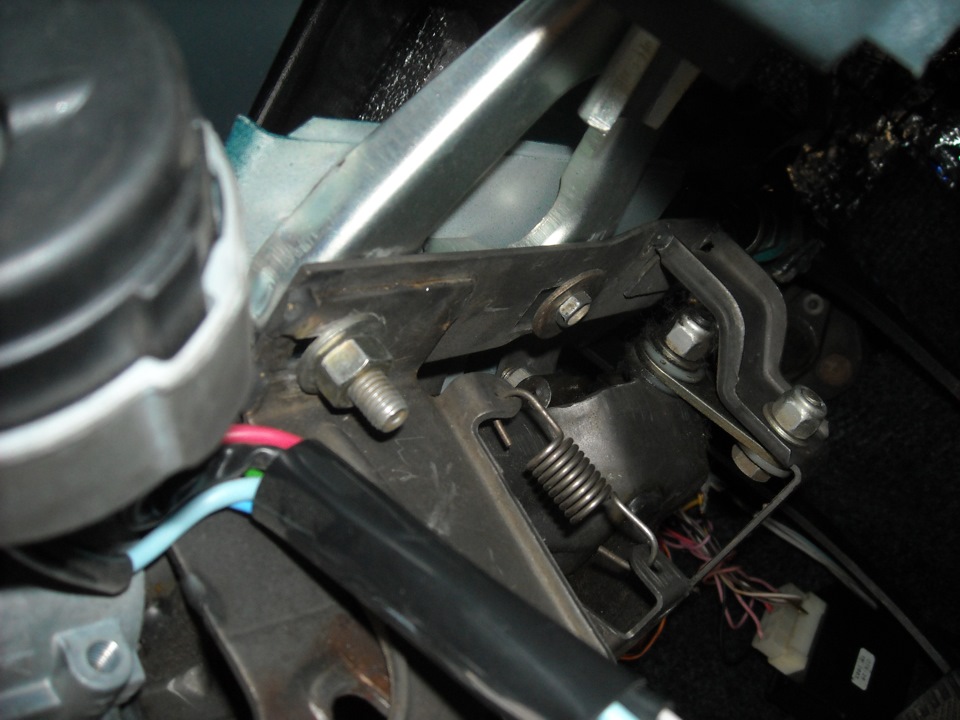

— под рулевой колонкой (рулевая колонка прикручивается поверх направляющих панели)
— снизу, рядом с печкой (на 2 шпильки), П образной крепежкой

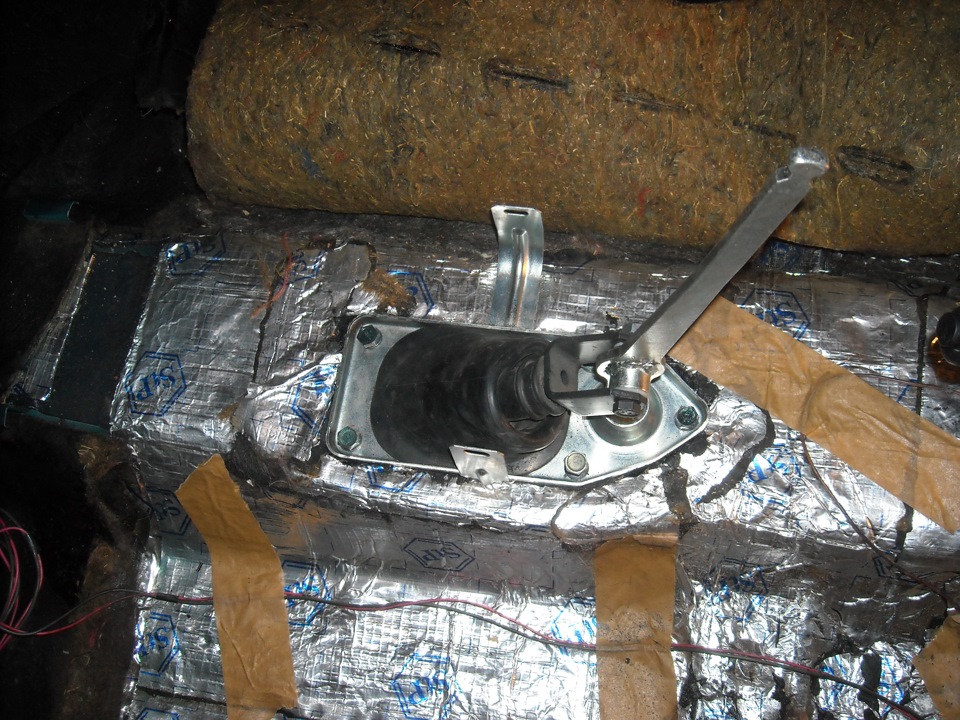

— тунель крепиться к полу рядом с ручкой КПП, есть 2 вариант либо рогатый корпус ручки кпп, либо анологичными рогами но к полу на шпильки
— так же туннель крепиться сзади (рядом с старой крепежкой) П образной, на 2 шпильки
Все подкрепляю фото, чтоб было понятно

ну а теперь как я все это городил

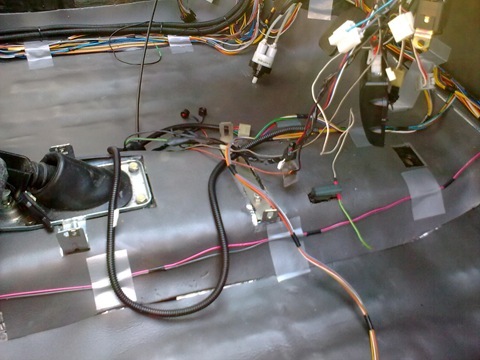

Ну начал я с крепежек ручки кпп. Посути просто купил да поменял(покупал кулису от 2114, найти проблем нет особых)

Дальше на очереди места по бокам, ну там все в родные места встает! Направляющие должны быть под рулевой колонкой

Мне повезло у меня были шпильки не вварены, и я просто вкрутил новые длинные. А вот если они вварены (они короче) тогда подрезать направляющие каркаса панели…

Потом приступил к нижнему креплению панели. Ну как догадываетесь шпилек у меня конечно же нету) Дырявить пол саморезами нифега не мой вариант! В основном все пишут что эта крепежка не нужна, что впринцепе правда, у меня панель воткнулась в ковралин и не гуляла, но я решил всетаки присрать крепежку! Нашел место методом подгона где она должна быть и банально приклеил слоя в 2 ее вибропластом, этого вполне хватило, она даже не гуляет!

Если вы всетаки решили с ней заморочится, можно изготовить из профиля.

Ну и последняя крепежка, это крепелние накладки туннеля к полу. Методика установки аналогично выше описанной, но в добавок еше карпетиком прикрыл чтоб не так палевно было, да и лишка от ковролина местами срезал.

Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и поставить на место панель приборов на автомобилях ВАЗ 2114, 2113, 2115.

Процедура снятия

  1. Снимаем “минусовой” провод от аккумулятора.
  2. Откручиваем левую накладку консоли панели приборов.
  3. Снимаем накладку. Для этого нужно вывести нижний выступ из кронштейна.
  4. Откручиваем правую накладку консоли панели приборов.
  5. Отсоединяем провода от прикуривателя.
  6. Отсоединяем провода от лампочки подсветки прикуривателя.
  7. Толкаем изнутри и вынимаем нишу для мелких предметов.
  8. Откручиваем 2 самореза и утапливаем колодку диагностического разъема внутрь.
  9. Снимаем рукоятку выключателя вентилятора печки.
  10. При помощи узкой отвертки снимаем рукоятку с рычага.
  11. Откручиваем 2 самореза над щитком приборов.
  12. Откручиваем два самореза под щитком приборов.
  13. Снимаем заглушку и откручиваем саморез верхнего крепления накладки.
  14. Откручиваем 2 самореза нижнего крепления накладки.
  15. Отводим накладку в сторону.
  16. Промаркируйте порядок соединения колодок к выключателям.
  17. Отсоединяем провода от выключателей.
  18. Снимаем щиток приборов.
  19. Откручиваем болты крепления рулевой колонки и опускаем ее вниз.
  20. Откручиваем 2 самореза крепления панели к кронштейну.
  21. Откручиваем 2 самореза крепления кронштейна к правой поперечине.
  22. Откручиваем 2 самореза нижнего крепления кронштейна.
  23. Отводим кронштейн в сторону.
  24. Откручиваем и снимаем световод с панели приборов.
  25. Откручиваем 4 самореза крепления блока управления печкой и утапливаем его внутрь.
  26. Снимаем патрон лампы подсветки ручки выключателя вентилятора печки.
  27. Отжимаем правый фиксатор и снимаем воздуховод с панели.
  28. Вытягиваем и снимаем ручку гидрокорректора фар.
  29. Снимаем ручку регулятора подсветки приборов
  30. Снимаем декоративную вставку панели приборов.
  31. Откручиваем световод.
  32. Откручиваем гайку крепления гидрокорректора и утапливаем его внутрь панели.
  33. Откручиваем гайку крепления регулятора подсветки приборов.
  34. Достаем лампу подсветки гидрокорректора.
  35. Отсоединяем провода от регулятора подсветки приборов.
  36. Отсоединяем провода от датчика иммобилайзера.
  37. Отсоединяем провода от блока иммобилайзера.
  38. Отсоединяем провода от лампы освещения бардачка.
  39. Отсоединяем провода от розетки переносной лампы.
  40. Откручиваем 2 самореза верхнего крепления панели
  41. Откручиваем 2 самореза нижнего крепления панели.
  42. Откручиваем саморез крепления панели к левой поперечине.
  43. Снимаем панель приборов.
  44. Установку панели приборов на ВАЗ 2114 производится в обратном порядке.

Видео о снятии панели с ВАЗ 2114 шумоизоляции моторного щитка:

Снимаем торпеду (панель приборов) на ВАЗ 2114

Панель приборов, она же «торпеда» – важнейшая часть интерьера автомобиля, которая во многом определяет комфорт как водителя, так и пассажира переднего сидения.

Торпеда ВАЗ 2114

К «торпеде» предъявляются три ключевых требования:

  1. Функциональность – она должна включать все необходимые рычаги управления, кнопки и индикаторы для контроля за состоянием автомобиля;
  2. Эргономичность – все функциональные элементы «торпеды» должны быть размещены так, чтобы их использование было удобно для людей разного роста и комплекции;
  3. Дизайн – по тому, как выполнена панель приборов, можно определить класс автомобиля. В дешевых моделях, как правило, разработчики не отдают должного внимания визуальной привлекательности и качеству используемых материалов, тогда как отличительной чертой всех дорогостоящих машин является красивая, детально продуманная «торпеда».

Стоит отметить, что дизайнеры, работающие над приборной панелью ВАЗ 2114, постарались на славу. «Торпеда» четырнадцатой выполнена по современным европейским стандартам. Она изготовлена из качественного износоустойчивого пластика, который не теряет свой внешний вид даже спустя нескольких лет эксплуатации автомобиля, а дизайн «торпеды» вызывает положительные эмоции даже у тех, кто пересел на ВАЗ 2114 после иномарки.

Приборная панель автомобилей ВАЗ 2115 и ВАЗ 2113 во многом идентичны с «торпедой» четырнадцатой, так что все приведенные в данной статье инструкции можно использовать и для вышеуказанных моделей.

СОСТАВЛЯЮЩИЕ ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2114

Прежде чем приступать к практической части, необходимо разобраться, что представляет собою приборная панель четырнадцатой.

ВАЗ 2114 относится к линейке автомобилей «Самара» второго поколения, которую Тольяттинский Автомобильный Завод выпускает с 2004 года. Все автомобили этого семейства комплектуются «торпедой» типа «европанель», для разработки который были привлечены зарубежные дизайнеры.

«Европанель» отличается высоким уровнем эргономичности – все её составляющие расположены в зоне свободного доступа, их использование не затрудняет водителю процесс управления автомобилем. Также немалое внимание уделено и комфорту переднего пассажира.

Тюнинг приборной панели

Основным информационным элементом «торпеды» ВАЗ 2114 является приборная панель датчиков и индикаторов, которая расположена прямо за рулевым колесом.

Данная панель включает следующие элементы:

  1. Стрелочные приборы – тахометр и спидометр. Посредством тахометра водитель получает информацию о режиме работы двигателя – стрелка указывает, какое количество оборотов силовой агрегат выдает в данный момент времени. На спидометр выводятся данные о текущей скорости передвижения четырнадцатой. Максимальная отметка на спидометре – 200 км;
  2. Снизу стрелок тахометра и спидометра расположены электронные экраны: экран под спидометром отображает общий пробег автомобиля и данные о пробеге с последней контрольной точки, которую может выставить сам водитель. Экран под тахометром показывает время и температуру воздуха окружающей среды;
  3. Между стрелочными приборами расположен датчик поворотов – при включении поворотников на приборной панели отображаются мигающие зеленым цветом стрелочки;
  4. По центру приборной панели расположен индикатор «Check Engine» – который загорается, когда бортовой компьютер четырнадцатой обнаруживает какую-либо неисправность в работе двигателя. Рядом с ним – индикатор включения стоп-сигнала;
  5. С левой стороны приборной панели находится датчик температуры жидкости в системе охлаждения силового агрегата, справа панели – датчик уровня топлива в бензобаке. Когда температура двигателя превышает критический показатель либо бак пуст, над датчиками загораются оранжевые лампочки;
  6. Также на приборной панели расположен ряд индикаторов, указывающих следующую информацию: уровень масла, наличие незакрытых дверей, не пристёгнутые ремни безопасности, количество воды в бачке омывателя окон и износ тормозных колодок.
Читать еще:  Ваз 2110 глохнет на ходу

Торпеда ВАЗ 2114 также включает экран бортового компьютера автомобиля, который расположен в её центральной части. Посредством бортового компьютера водитель получает детальную информацию о режимах работы и возникающих неполадках в системах и коммуникациях четырнадцатой. Также на экран БК выводятся рекомендации по срокам следующего техосмотра.

Помимо информационных устройств на приборной панели расположены и функциональные элементы: рычаги включения поворотников, кнопки управления фарами и печкой, и системой обогрева окон.

Не лишена «торпеда» четырнадцатой и элементов комфорта, которые представлены прикуривателем, пепельницей, достаточно вместительным бардачком и нишей для хранения разнообразных мелочей, расположенной возле рычага переключения передач.

СНИМАЕМ ПРИБОРНУЮ ПАНЕЛЬ ВАЗ 2114 СВОИМИ РУКАМИ

Необходимость снятия «торпеды» может возникнуть как довольно неожиданно – вследствие поломки печки, либо радиатора, добраться к которым можно только при демонтированной панели, так и запланировано – для замены изношенной «торпеды».

Предлагаем вашему вниманию схему приборной панели четырнадцатой.

Разберемся с её составляющими:

  1. Основная часть конструкции, которая, как правило, и называется «торпедой» – на ней фиксируются все вспомогательные элементы и составляющие приборной панели;
  2. Накладка на панель ВАЗ 2114, на которой расположены отверстия воздуховодов;
  3. Фиксирующие кронштейны;
  4. Заглушки;
  5. Пепельница;
  6. Правая опорная рама (поперечина);
  7. Правый щиток закрывающий кабеля проводки;
  8. Щиток приборов ВАЗ 2114;
  9. Центральный кронштейн;
  10. Левый щиток проводки;
  11. Левая опорная рама.

Чтобы выполнить всю работу в домашних условиях нам потребуются следующие инструменты:

  • Плоская и крестообразная отвертка;
  • Набор ключей;
  • Фонарик;

Если «торпеда» гремит, и планируется проклейка панели, необходимо запастись клеящейся основой, либо нерасширяющейся монтажной пеной для уплотнения.

Если вы предварительно изучите теорию о том, как снять панель приборов на ВАЗ 2114, то вся работа займет у вас не больше 3-5 часов.

И так, переходим к пошаговой инструкции о том, как снять торпеду на ВАЗ 2114 своими руками.

  1. В первую очередь необходимо снять щитки закрывающие проводку (на схеме они обозначены номером 7 и 10). Начинаем с левого. Снимается он довольно просто – крестообразной отверткой выкручиваем три фиксирующих щиток самореза;
  2. Далее, снимаем правый щиток – процедура та же, только саморезов в нём на 2 больше. Снимать экран нужно осторожно, поскольку пластик может повредить расположенную под ним проводку;
  3. Прежде чем вынимать магнитолу необходимо снять с аккумулятора минусовую клемму. Для демонтажа магнитофона нужно разъединить колодку проводки, которой он соединен с питанием, акустикой и антенной;
  4. Теперь нужно снять прикуриватель и пепельницу, не забудьте вытянуть из неё лампочку для подсветки;
  5. Вынимаем ручки управления печкой. Для этого их необходимо подковырнуть плоской отверткой либо ножом, так как ручки с основанием соединены пазами;
  6. Снимаем ручку установки режима мощности печку, для демонтажа её нужно просто потянуть на себя;
  7. С левой и правой стороны панели приборов расположены саморезы, которыми она прикреплена к салону автомобиля. Выкручиваем их крестообразной отверткой;
  8. Выкручиваем саморезы на приборном блоке (спидометре), один из них расположен сверх, второй – снизу блока. Накладка на панель приборов свободно снимается после откручивания фиксаторов;
  9. Всю проводку, подведенную к панели приборов, разъединяем. Снять стрелки с панели можно аккуратно поддев их ножом;
  10. Переходим к рулю. Чтобы снять руль на ВАЗ 2114 необходимо открутить болты, которыми сверху и снизу зафиксирован кронштейн рулевой колонны. Для этого нужен ключ на 8;
  11. С правой стороны кнопок управления фарами и обогревом заднего окна расположена пластиковая заглушка, её нужно снять и выкрутить спрятанный под ней саморез;
  12. Далее, демонтируем фиксатор, который держит блок управления отоплением, после чего вытягиваем весь патрон блока;
  13. Снимаем все оставшиеся декоративные элементы «торпеды»: алгоритм всё тот же – откручиваем саморезы под заглушками и демонтируем пластиковые панели;
  14. Если вы планируете полностью вынуть панель из машины, то нужно разъединить все провода, жгуты и проводку к лампочкам подсветки, расположенной на «торпеде».

Как снять торпедо и комбинацию приборов на ВАЗ 2114-2115

Добавлено Мар 31, 2015 в Приборные панели

В сегодняшней статье мы рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Перед тем как перейти непосредственно к описанию самого процесса демонтажа разберемся с самой конструкцией и способом закрепления приборной панели. Для этого давайте разберем соответствующую схему:

  1. Приборная панель (она же торпедо) – основная часть всей конструкции, на которой зафиксированы: комбинация приборов, бортовой компьютер, ручки управления системой отопления, выключатели и прочие элементы.
  2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, посредством которых осуществляется обдув лобового стекла автомобиля.
  3. Крепежный кронштейн.
  4. Декоративная заглушка.
  5. Кожух пепельницы.
  6. Поперечины для обеспечения жесткости конструкции.
  7. Левая и правая декоративные панели центральной консоли.
  8. Щиток приборной панели.
  9. Центральный крепежный кронштейн.

Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященном доработке торпедо ВАЗ2115 — тюнинг приборной панели ВАЗ2114-2115.

Снимаем торпедо с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Отключаем от аккумуляторной батареи минусовую клемму. Также снимаем магнитолу, если она установлена. Для этого просто вытягиваем магнитолу из посадочного места на приборной панели, отключаем от нее колодку жгута проводов и полностью снимаем ее.

2. С помощью небольшой отвертки с крестообразным жалом отворачиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимаем накладку, аккуратно выводя нижнюю ее часть из кронштейна кузов.

3. Теперь нам необходимо снять правую накладку центральной консоли. Для этого откручиваем пять шурупов и, придерживая накладку рукой, снимаем ее.

4. Снимаем ручки рычагов управления отопительной системой. Для того, чтобы не повредить ручки и снять их быстро, тонкой отверткой с плоским жалом поддеваем защелку на ручке, тем самым освобождая ее от выступа на рычаге.

5. Снимаем ручку управления вентилятором отопительной системы. Для этого с некоторым усилием тянем ручку, вплоть до ее снятия.

6. Откручиваем правый шуруп, которым к кронштейну крепится накладка панели приборов. Также откручиваем и шуруп с левой стороны накладки панели приборов.

7. Отвинчиваем два самореза в верхней части «окошка» щитка приборов. После этого откручиваем два самореза, которые находятся непосредственно под комбинацией приборов.

8. При помощи прямой отвертки поддеваем и снимаем декоративную заглушку, которая располагается с правой стороны от выключателя обогревателя заднего стекла.

Читать еще:  Где находится реле стартера на ваз 2111

9. Отвинчиваем саморез, который находится под заглушкой.

10. Отводим декоративную накладку приборной панели в сторону руля. Отсоединяем жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимаем накладку приборной панели.

12. Накидным ключом на «8» откручиваем саморез, крепящий торпедо с левой стороны. Аналогичным образом поступаем и с саморезом с правой стороны.

13. Из посадочного места приборной панели вынимаем корпус сопел систем вентиляции и отопления салона.

14. Ключом на «8» отвинчиваем саморезы крепления приборной панели к правой поперечине (один справа, второй — слева).

15. Откручиваем крепежный саморез и смещаем в сторону кронштейн приборной панели совместно с блоком реле и блоком предохранителей.

16. Снимаем гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы кожуха рулевой колонки и снимаем ее. После этого снимаем рулевое колесо и подрулевые переключатели. Опускаем рулевую колонку в нижнее положение.

18. При помощи крестообразной отвертки отвинчиваем саморез левого нижнего крепления приборной панели. Затем откручиваем и шуруп верхнего крепления.

19. Откручиваем нижний и верхний саморезы крепления приборной панели с правой стороны.

20. Снимаем «ушки» правой, а также левой поперечин приборной панели со шпилек закрепления на рулевой колонке.

21. Немного отводим торпедо на себя и отключаем разъемы проводов осветительного плафона вещевого отсека.

22. Отключаем колодку со жгутами проводов от выключателя освещения вещевого отсека.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимаем приборную панель совместно с поперечинами.

25. Установку панели приборов выполняем в последовательности обратной снятию.

Снимаем панель приборов на ВАЗ 2114

Снятие панели приборов ВАЗ 2114 — это не очень трудоемкий процесс, поскольку этот элемент является самостоятельной частью салона автомобиля. Приборная панель в авто ВАЗ выполняет 3 важные функции:

  • обеспечение доступа ко всем узлам транспортного средства;
  • декорирование интерьера автосалона;
  • создание дополнительного комфорта.

Модели серии «Самара 2» оснащаются панелью приборов, разработанной для ВАЗ 2114. В народе такой тип панели получил наименование «Европанель». Это обусловлено совокупностью нескольких факторов, в число которых входят максимальная информативность, наличие широкого обзора и эстетической составляющей, граничащей с удобством при эксплуатации.

Из чего состоит панель приборов?

Прежде чем разобраться, как снять панель ВАЗ 2114, необходимо подробно изучить ее компоненты. В середине панели размещены тахометр (слева) и спидометр (справа). Под тахометром имеются встроенные часы электронного типа. При этом под спидометром есть такая же панель, но она отображает суммарный и текущий пробеги автомобиля. Этим частям необходимо уделять особое внимание при разборке, поскольку они хрупкие.

В центре торпедо обычно располагается стоковая консоль с бортовым компьютером. Щиток этой модели обычно оснащается компьютером Gamma, Multitronics или Престиж. Он предназначен для получения детальной информации об электронике и механике транспортного средства. Бортовой компьютер также является важной частью панели приборов. Если он был успешно снят, сборка должна выполняться аккуратно и в той же последовательности.

Во время пользования автомобилем его владелец нередко сталкивается с определенными неполадками, которые напрямую связаны с работоспособностью конкретных узлов приборной панели. Устранение выведенных из строя элементов требует демонтажа торпедо и ее составных частей. Этот процесс достаточно элементарный, но он может затянуться на несколько часов, если разборка приборной панели выполняется без нужной подготовки.

Стоит учитывать, что при устранении неисправностей, связанных с климатической системой, необходимо снимать панель приборов полностью. Это относится и к ситуациям, когда нужно устранить скрип торпедо или выполнить шумоизоляцию салона автомобиля.

Как разобрать приборную панель на 2114

Разборка торпедо и ее составляющих выполняется в определенной последовательности. Соблюдение этого порядка не является обязательным, но значительно упростит и ускорит процесс демонтажа всех приборов. Для работы потребуются следующие инструменты:

  • фигурная и плоская отвертки;
  • набор гаечных ключей.

Прежде всего, при помощи фигурной отвертки, необходимо раскрутить 3 винта, которые крепят обшивку с левой стороны центральной консоли. Чтобы справиться с этой задачей без особых трудностей, лучше всего воспользоваться инструментом с короткой рукояткой. При демонтаже нижнюю часть обшивки нужно вынимать очень аккуратно, чтобы не повредить ее.

С правой стороны центральной консоли обшивка закреплена 5 винтами. Как и в предыдущем случае, после их раскрутки обшивку нужно вытаскивать не торопясь, поскольку за ней размещаются различные типы проводки, которые могут разъединиться.

Перед дальнейшими работами нужно разъединить клеммы аккумулятора. Если в автомобиле есть магнитола, ее нужно вытащить и отсоединить проводов, которые крепятся к ней. Обычно это простые штекеры, которые высвобождаются без труда. Не забудьте убрать прикуриватель и снять патрон, предназначенный для подсвечивания пепельницы.

Далее необходимо снять колпачки рукояток, которые регулируют заслонки климатической системы. Чтобы упростить этот процесс, рекомендуется воспользоваться плоской отверткой. Возможно, эта процедура покажется вам достаточно простой, но удаление колпачков обычно занимает немало времени. Поэтому стоит набраться терпения и не применять лишнюю физическую силу.

Колпачок крепится к рукоятке при помощи защелки, поэтому, потянув за него, вы ничего не добьетесь. Необходимо просунуть плоскую отвертку к основанию колпачка и поддеть его с внутренней части. Как только защелка приподнимется, можно попытаться вытащить колпачок, слегка дернув его. После этого потребуется снять ручку, предназначенную для регулирования электровентилятора. Как правило, она высвобождается довольно просто.

Сняв обе обшивки с левой и правой сторон центральной консоли, вы обнаружите под ними болты крепления, которые нужно раскрутить отверткой. Теперь приступайте к снятию корпуса консоли и верхней части торпедо. Для этого потребуется раскрутить 4 винта, первые 2 из которых расположены над окошком, где находится тахометр и спидометр, а вторые 2 — под ним.

В верхней части консоли находятся кнопки управления. Правее от них есть небольшая заглушка, которую нужно снять, ковырнув плоской отверткой. Под ней скрывается винт, его необходимо раскрутить. Снизу этих кнопок — прямо под накладкой — расположены еще 2 винта. После их раскрутки вы сможете высвободить накладку и снять ее, получив доступ к проводке.

Перед разъединением штекеров не забудьте разметить их таким образом, чтобы не перепутать при сборке. Теперь приступайте к раскрутке метизов на рулевом кронштейне. Нижние болты нужно раскручивать при помощи гаечного ключа на 8. Демонтируйте крепление блока управления климатической системой и удалите патроны с обратной стороны.


Убрав все наружные элементы, снимите декоративную вставку. Для оставшихся гаек потребуется ключ на 21. Демонтируйте подсветку гидрокорректора. В верхней части торпедо, слева, есть еще один винт, который расположен прямо рядом с дверным проемом. Раскрутив его, вы сможете полностью снять приборную панель.

Крайне важно запомнить последовательность и использовать ее в обратном порядке при сборке. Иначе вам потребуется немало времени, чтобы снова разобраться в составных частях торпедо.

AUTOFIZIK.RU / авторемонт

Снятие панели приборов модели 2114

Отсоединяем клемму «минусового» провода от аккумуляторной батареи.
Снимаем подрулевые переключатели и их соединитель. Снимаем щиток панели приборов. Снимаем главный цилиндр гидрокорректора фар, выключатель освещения приборов и комбинацию приборов. Отсоединяем колодку жгута проводов выключателя зажигания, колодку жгута проводов блока автомобильной противоугонной системы (АПС) и две колодки проводов индикатора состояния АПС. Снимаем блок рычагов управления отопителем и отсоединяем колодку проводов лампы подсветки переключателя вентилятора отопителя. Снимаем кронштейн панели приборов (см. Снятие кронштейна панели приборов модели 2114).
Отвернув болты и гайки крепления рулевой колонки к кузову (см. Снятие рулевой колонки),…

Читать еще:  Ремонт дизельных форсунок мерседес

Крестообразной отверткой отворачиваем саморез левого верхнего…

…и саморез левого нижнего крепления панели приборов.

Аналогично отворачиваем саморез правого верхнего…

…и саморез правого нижнего крепления панели приборов.

Снимаем «ушки» левой и правой поперечин панели приборов со шпилек крепления рулевой колонки.


Отводим панель приборов на себя…

…и отсоединяем колодки двух проводов от плафона освещения вещевого ящика.

Отсоединяем колодку проводов от выключателя плафона освещения вещевого ящика (выключатель скрыт воздуховодом системы вентиляции и отопления).

Отсоединяем колодку жгута проводов патрона переносной лампы.

…и снимаем панель приборов вместе с поперечинами.

Панель приборов можно снять, не отсоединяя от нее кронштейна.


Снимаем воздуховоды панели приборов (см. Снятие воздуховодов панели приборов модели 2114).

Для снятия накладки панели приборов крестообразной отверткой отворачиваем саморезы:

два – на верхней кромке гнезда комбинации приборов,…

…один – изнутри панели приборов с правой стороны,…

…один – с внутренней стороны панели приборов в центре.

…один – с внутренней стороны гнезда комбинации приборов,…

…два – изнутри панели приборов с левой стороны…

…и два средних самореза внутри верхнего вещевого ящика.


Пассатижами отгибаем три язычка крепления накладки:

по одному справа и слева (на фото показана левая сторона)…

…и один – в центре.

Отсоединяем от панели приборов ее накладку с корпусом верхнего вещевого ящика.


Для снятия правой (длинной) поперечины панели приборов…

…отворачиваем два самореза крепления облицовки нижнего вещевого ящика…

…и снимаем облицовку.

Крестообразной отверткой отворачиваем два самореза крепления кронштейна правой поперечины.


Нижний саморез служит также креплением поперечины.

…выводим правую поперечину из панели приборов.

…выводим правую поперечину из панели приборов.


Для снятия левой (короткой) поперечины…

…крестообразной отверткой отворачиваем саморез правого крепления (в нише рулевой колонки)…

…и два самореза левого крепления поперечины.

Левую поперечину можно снять только вместе с ее кронштейном.


Для снятия корпуса нижнего вещевого ящика…

…крестообразной отверткой отворачиваем два самореза в верхней его части…

…и отсоединяем корпус нижнего вещевого ящика вместе с крышкой от панели приборов.


Для снятия верхнего вещевого ящика…

…крестообразной отверткой отворачиваем два самореза (верхних) внутри верхнего вещевого ящика…

…и отсоединяем корпус верхнего вещевого ящика от накладки панели приборов.

Крестообразной отверткой отворачиваем четыре самореза крепления петель крышки верхнего вещевого ящика…

…и отсоединяем крышку вместе с петлями от накладки панели приборов.


Устанавливаем элементы панели приборов в обратной последовательности.

Самостоятельно снимаем торпедо с ВАЗ 2113, 2114 и 2115

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

  • отвёртка с плоским жалом;
  • отвёртка с крестообразным жалом;
  • плоскогубцы;
  • набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

  1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

Ручки отопителя ВАЗ 2115 снимаются вручную

Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

Все приборные провода ВАЗ 2115 отключаются вручную

Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери

Торпедо ВАЗ 2115 снимается

Видео: снимаем приборную панель с пятнашки

Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Важные моменты по части замены

  • снимая правую боковину консоли, следует проявлять осторожность. За ней находятся провода, которые легко зацепить боковиной и повредить. Так что перед снятием этой крышки следует снять с аккумулятора минусовую клемму. Также следует выключить автомагнитолу, вытащив её колодку из общего жгута проводов, находящихся за верхней приборной панелью;
  • снятие пластиковых ручек с рычагов печки может вызвать серьёзные трудности. Дело в том, что на рычагах печки есть выступы (сверху и снизу), а на ручках — отверстия. При надевании ручки она защёлкивается на рычаге. Единственный способ снять её — поддеть плоской отвёрткой так, как это показано на рисунке. Но поддевая ручку отвёрткой, не следует разгибать её слишком сильно: пластик очень легко ломается;

Ручки на рычагах печки ВАЗ 2115 можно снять с помощью плоской отвёртки

Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
