Шевроле нива замена натяжителя цепи

Шевроле нива замена натяжителя цепи

С наступлением холодов при заводке автомобиля появился странный грохочущий звук, пропадающий через несколько секунд. На Ниве я всего полгода и пока не могу с уверенностью идентифицировать все звуки и стуки, поэтому грешил на дребезг выпускного тракта. Как раз так получилось, что попал я к мастерам-Нивоводам (менял сцепление), и они сразу распознали этот звук, чреватый крупными неприятностями. Мастера посоветовали установить автоматический натяжитель цепи (АНЦ) «Пилот» производства НПП «Родос». Надо сказать, что до Нивы у меня была ВАЗ-21063 и на ней я сам устанавливал вышеуказанный АНЦ, проездил на нем больше двух лет, впечатления только положительные.

После изучения соответствующих тем на нашем форуме, а также ассортимента интернет-магазинов по Ниве, за 305 рублей был куплен необходимый девайс:

Обратите внимание на удлиненный толкатель — в одном из магазинов сети «За рулем» тетенька-продавец мне пыталась вручить АНЦ с коротким толкателем, для «классики». В дополнение была куплена новая прокладка клапанной крышки (посоветовали мастера), которая через два дня по причине протечек была заменена на пробковую.

Итак, пополнив теоретический багаж знаний в области гидравлики и механики, приступаем к практическому закреплению полученных навыков.

1. Обеспечиваем беспрепятственный доступ к клапанной крышке:

Для этого откручиваем и отводим в сторону гофру с воздушного фильтра, шланги с ресивера. Привод педали газа я снимать не стал, особо он не мешает. На ДМРВ надета оранжевая резиновая перчатка (всегда так делаю во избежание случайного повреждения элемента данного датчика). Тщательно протираем клапанную крышку от пыли и грязи — очень больно видеть потом песок и пыль на обнаженном теле головки блока.

2. Откручиваем и аккуратно снимаем клапанную крышку, с помощью налобного фонарика или другого яркого источника света визуально изучаем состояние успокоителя и башмака натяжителя. Убедившись в их целостности, привязываем на всякий случай проволочкой цепь к звездочке распредвала (чтобы ненароком не соскочила).

3. Вот наш бездыханный друг:

Снимать патрубки системы охлаждения для облегчения доступа не стал, обычное состояние нивовода — буквой Z, особенно когда лень откручивать разные дополнительные механизмы и детали :)))

4. Демонтируем старый натяжитель, очищаем привалочную плоскость от грязи и масла, новый АНЦ устанавливаем по инструкции завода-изготовителя (замеряем расстояние от фланца до упорной площадки башмака, смазываем герметиком прокладку со стороны фланца АНЦ, надеваем АНЦ на шпильки).

5. Закручиваем АНЦ на шпильках, выдергиваем чеку:

Натяжитель при этом щелкнет (нормально, шток вышел и встал на место), закручиваем ключом установленным моментом регулировочный болт — в инструкции написано про усилие 26 Нм, это как раз «до упора». Всегда пользуюсь динамометрическим ключом, так как от природы не соизмеряю силу с диаметром болтов и гаек, сорванная резьба — моя постоянная головная боль :(((

6. Переходим к демонтажу тройника на левой стороне блока цилиндров. Я пользовался свечным ключом на 21. Сперва откручиваем трубку подачи масла в натяжитель (она больше не нужна), извлекаем ее из моторного отсека. Брызгаем на тройник WD-40 и, сняв клемму, откручиваем датчик давления масла. Медные уплотнительные колечки при этом не теряем. Так как масло из двигателя я не сливал, то оно тонкой струйкой потекло наружу. Быстро ввернул обратно датчик, продвинул дальше ключ по датчику, открутил тройник в сборе с датчиком. Масло потекло веселее, поэтому приняв положение Z, заткнул отверстие в блоке пальцем, второй рукой исхитрился выкрутить из тройника датчик давления масла, одел на его резьбу одну медную шайбу и вкрутил датчик в блок уже без тройника:

Насколько я знаю, такие медные колечки одноразовые, но про новое я не подумал, хотя пока течи масла нет. Одеваем обратно клемму на датчик.

7. Для того, чтобы цепь натянулась, необходимо на несколько оборотов провернуть коленчатый вал. Проволоку, которой прикрутили цепь к звездочке, удаляем. Соответствующего ключа, чтобы провернуть коленвал, я не нашел, поэтому (ВНИМАНИЕ! — НА СВОЙ СТРАХ И РИСК!) поставил новую прокладку клапанной крышки, прикрутил крышку на место и завел двигатель.

Первый пуск прошел удачно, цепь не соскочила. На втором пуске грохота я уже не услышал. На четвертом или пятом пуске на компьютере выскочила ошибка «ДПКВ, неверный сигнал». Понимая, что при неисправном ДПКВ двигатель не заведется, ошибку стер, списав ее на адаптацию контроллера под новый режим работы двигателя. Чего-то сверхъестественного и неожиданного я в итоге не получил — двигатель заводится спокойно и ровно каждое утро хотя, честно говоря, желательно было бы приурочить это дело к ремонту ГБЦ или замене цепи, пробег машины как-никак почти 100 тык. По большому счету это не является большой бедой — АНЦ можно извлечь и возвратить его механизм в исходное состояние.

Замена гидронатяжителя цепи Шевроле Нива

Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться. Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи – это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.

Читать еще:  Ремонт главного тормозного цилиндра ваз 2106

Как обнаружить неисправность

Обнаружить ослабление натяжителя на Ниве Шевроле можно путем проверки оттягивания цепи от звездочки. Но такая проверка требует снятия защитного кожуха с автомобиля, что крайне нерационально в случаях неуверенности в исправной работе натяжителя. Поэтому рекомендовано проводить обязательную проверку цепи на ее растяжение через 60-100 тыс. км пробега. Но, если водитель замечает шелест в области капота, который напоминает звук работы дизельного мотора, то важно этому уделить внимание еще до поездки. Такое свидетельство шелестящего звука говорит о том, что цепь ослабилась и бьется о зубья звездочек. Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения.

Где расположено устройство в Ниве Шевроле и какой имеет вид?

Расположено устройство с пассажирской стороны под капотом автомобиля. Открыв капот необходимо найти охладительные патрубки в области передка головки блока цилиндров, под ними и располагается собственно гидронатяжитель. Фото устройства, которое устанавливается на Ниве Шевроле, расположено ниже.

Месторасположение детали в авто

Составляющие и принцип действия гидронатяжителя

Как видно на фото, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном. Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Как производится замена гидронатяжителя на Ниве Шевроле?

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки.
Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

  1. Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на “10”. Трубка предназначена для подведения масла к гидронатяжителю.
  2. Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе.
  3. Две гайки крепления самого устройства также откручиваются с помощью ключа на “10”.
  4. Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.
  5. Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

Замена башмака натяжителя цепи, верхнее расположение генератора Chevrolet Niva

Инструменты:

  • Отвёртка плоская
  • Монтажная лопатка
  • Молоток
  • Бородок
  • Ключ на 10
  • Ключ на 13
  • Ключ на 17
  • Торцовый вороток
  • Головка для торцового воротка на 10
  • Головка для торцового воротка на 13
  • Головка для торцового воротка на 17

Детали и расходники:

  • Башмака натяжителя цепи
  • Прокладка передней крышки двс

При нижнем расположении генератора, воспользуйтесь инструкцией, как описано здесь.

Примечания:
При износе башмака натяжителя цепи диапазон срабатывания натяжителя становится недостаточным для восстановления натяжения цепи. В этом случае замените башмак.

Примечание:
Заменить башмак успокоителя без демонтажа радиатора можно только при достаточном навыке исполнителя, так как пространство между двигателем и радиатором очень мало. Если нет опыта подобной работы, рекомендуем снять радиатор.
Кроме того, для удобства работы рекомендуем снять защиту масляного картера и брызговик двигателя, так как три болта крепления масляного картера, одновременно крепящие и крышку привода газораспределительного механизма, труднодоступны сверху из моторного отсека.

Для наглядности операции по снятию цепи показываем на демонтированном двигателе.

1. Снимаем крышку головки блока цилиндров, как описано здесь.

2. Поворачиваем коленчатый вал до момента совпадения метки (лунки) на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала, как описано здесь.

3. Снимаем шкив коленчатого вала, как описано здесь.
4. Снимаем звездочку с цепью с распределительного вала, как описано здесь.
5. Снимаем цепь со звездочки.
6. Снимите защиту масляного картера и брызговик моторного отсека, как описано здесь.
7. Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала.

8. Отвернув три гайки крепления кронштейна натяжного ролика, снимаем кронштейн в сборе с роликом, как описано здесь.

9. Отвернув болт крепления опорного ролика, снимаем ролик, как описано здесь.

10. Ключом «на 13» отворачиваем болт крепления пластины к кронштейну генератора.

Читать еще:  Стук в двигателе форд фокус 2

11. Головкой «на 10» отворачиваем верхний болт крепления пластины.

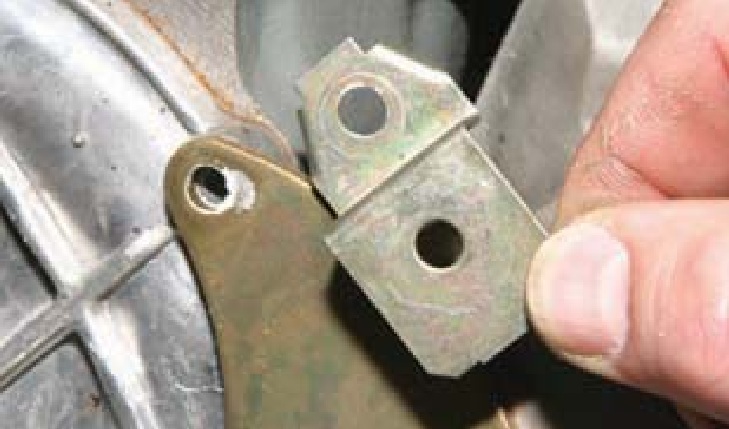

12. Снимаем кронштейн держателя проводов датчика положения коленчатого вала.

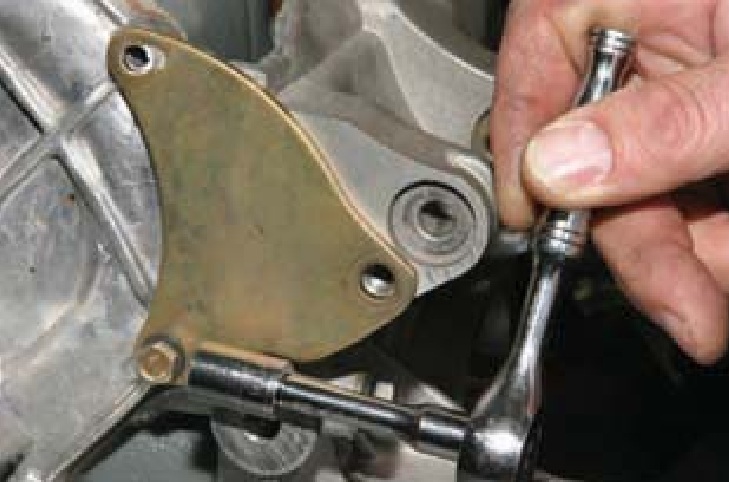

13. Головкой «на 10» отворачиваем нижний болт крепления пластины.

14. Снимаем пластину.

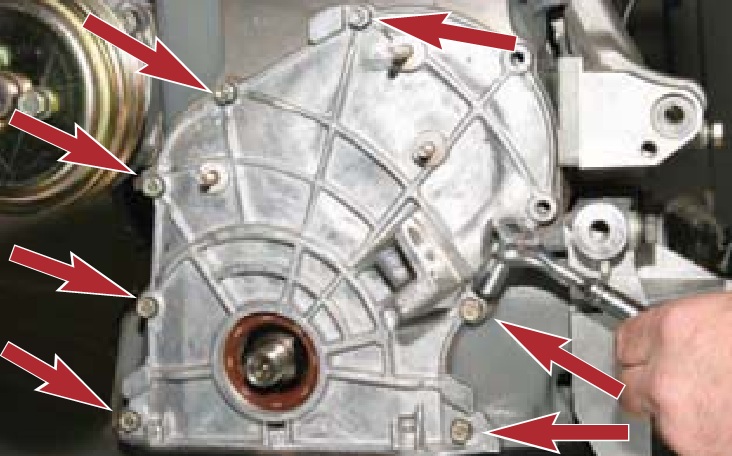

15. Головкой «на 10» отворачиваем пять болтов и две гайки крепления крышки привода распределительного вала к блоку цилиндров.

16. Поддев отверткой приливы крышки привода распределительного вала.

Снимаем крышку.

Стык крышки и блока цилиндров уплотнен прокладкой.

Полезный совет:
При каждом снятии крышки заменяйте ее прокладку новой, даже если прежняя прокладка осталась целой. Новую прокладку перед установкой смажьте с обеих сторон тонким слоем герметика.

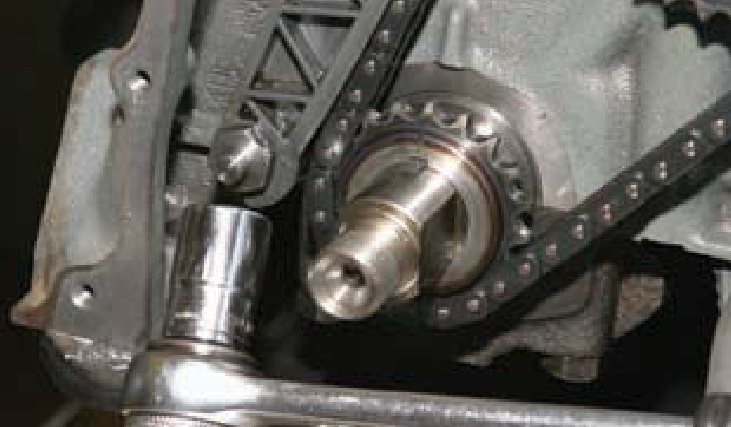

17. Головкой «на 17» отворачиваем ось башмака натяжителя цепи.

Вынимаем ось.

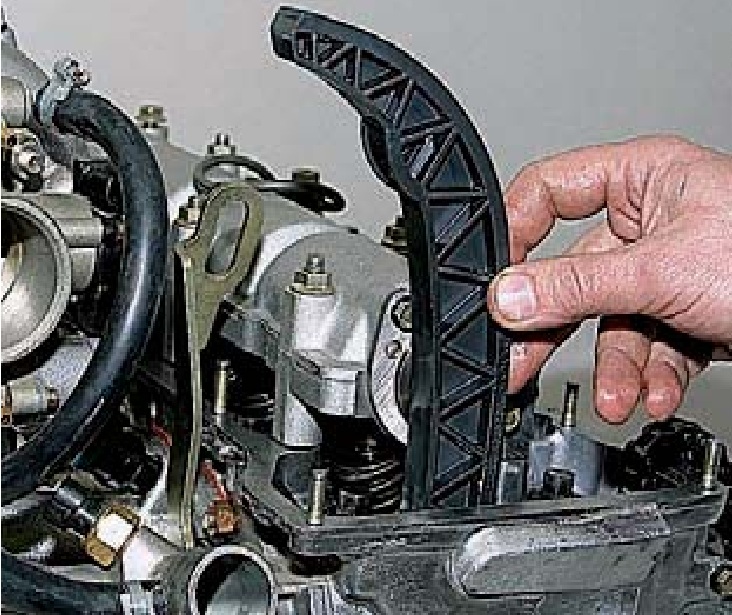

18. Вынимаем башмак натяжителя.

В статье не хватает:

  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство «За рулём»

Меняем гидронатяжитель цепи на Шевроле Нива на механику

Гидронатяжитель предназначен для регулировки натяжения цепи в Нива Шевроле. Так как эта деталь играет важную роль, то работа двигателя без неё невозможна.

Со временем любая деталь может изнашиваться, особенно это касается тех деталей, которые постоянно трутся между собой или вращаются, то и цепь ГРМ может растягиваться при эксплуатации. Растяжение цепи, так считают специалисты, — это нормально. Именно поэтому на авто и установлен гидронатяжитель.

Проверка гидронатяжителя цепи ГРМ

При оттягивании цепи от звездочки можно определить степень её растяжения. Обязательную проверку степени растяжения цепи надо производить через каждые 70-100 тысяч километров пробега.

Проверять натяжение цепи ГРМ необходимо через каждые 100 тысяч км.

Если будет заметен посторонний шум в моторном отсеке, то важно обратить внимание на цепь еще до окончания или начала такого пробега.

Месторасположение

Располагается данное устройство в Нива Шевроле в подкапотном пространстве со стороны пассажира. Гидронатяжитель расположен под патрубками системы охлаждения на блоке мотора.

Замена гидронатяжителя цепи на Шевроле Нива на механику

Если растяжение цепи будет большое, то следует гидронатяжитель поменять. При этом важно также произвести одновременно замену цепи, прокладки и сальника. Замена производится в таком порядке:

    При помощи ключа на «10» откручивается трубка, по которой поступает жидкость в гидронатяжитель.

Головкой на 10 отворачиваем две гайки крепления натяжителя к головке блока цилиндров.

Старый гидронатяжитель уже не подлежит ремонту.

Порядок сборки

  1. Новое устройство вставляется в свое посадочное место.
  2. Прикручивается двумя болтами к корпусу двигателя.
  3. Подсоединяется трубка, по которой к натяжителю поступает жидкость.

Если автомобиль уже прошел 100 000 километров, но при этом в области моторного отсека не будет посторонних шумов от цепи, то всё равно требуется осмотреть ее на предмет повреждений и растяжения.

Видео о замене гидронатяжителя цепи ГРМ Нива Шевроле

Выводы

Как видно, чтобы произвести данные работы не потребуется иметь особых знаний и инструментов. А потому с такой работой можно справиться и самостоятельно при необходимости. Если следовать данным рекомендациям, то неправильно произвести такой ремонт невозможно.

Замена башмака натяжителя цепи привода распределительного вала

При износе башмака натяжителя цепи диапазон срабатывания натяжителя становится недостаточным для восстановления натяжения цепи. В этом случае замените башмак.

Вам потребуются: ключи «на 10», «на 13», «на 17», специальный ключ для гайки крепления шкива коленчатого вала, отвертка, монтажная лопатка, молоток, бородок.

Заменить башмак успокоителя без демонтажа радиатора можно только при достаточном навыке исполнителя, так как пространство между двигателем и радиатором очень мало. Если нет опыта подобной работы, рекомендуем снять радиатор (см. «Система охлаждения»).

Кроме того, для удобства работы рекомендуем снять защиту масляного картера и брызговик двигателя, так как три болта крепления масляного картера, одновременно крепящие и крышку привода газораспределительного механизма, труднодоступны сверху из моторного отсека.

1. Снимите натяжитель цепи привода распределительного вала (см. «Замена натяжителя цепи привода распределительного вала»).

2. Ослабьте натяжение ремня привода насоса гидроусилителя рулевого управления (см. «Проверка натяжения и регулировка ремня привода насоса гидроусилителя») и снимите ремень.

3. Отсоедините колодку проводов от датчика положения коленчатого вала.

4. Отсоедините от двигателя насос гидроусилителя рулевого управления, для чего выверните два передних болта крепления кронштейна насоса.

Обратите внимание: под верхним передним болтом установлена дистанционная шайба, не потеряйте ее, а при обратном монтаже насоса установите на прежнее место.

6. . верхний болты и отведите насос в сторону вместе с кронштейном и шлангами.

Обратите внимание: под верхним болтом установлена дистанционная шайба, не потеряйте ее, а при обратном монтаже насоса установите на прежнее место.

7. Отверните гайку крепления шкивов и снимите шкивы.

8. Отверните три болта крепления поддона к крышке привода распределительного вала и ослабьте (отвернув на 2–3 оборота) затяжку двух соседних с ними болтов крепления поддона к картеру двигателя.

9. Отверните остальные болты и гайки крепления крышки привода распределительного вала и.

10. . поддев отверткой, снимите крышку и.

11. . ее прокладку.

При каждом снятии крышки заменяйте ее прокладку новой, даже если прежняя прокладка осталась целой. Новую прокладку перед установкой смажьте с обеих сторон тонким слоем герметика.

Читать еще:  Ремонт порогов уаз патриот

12. Снимите натяжитель цепи привода распределительного вала (см. «Замена натяжителя цепи привода распределительного вала»).

13. Выверните болт крепления башмака натяжителя и.

14. . снимите башмак.

Обратите внимание на оригинальную форму башмака – он отличается от башмаков, ранее применявшихся на двигателях ВАЗ. Приобретайте точно такой же башмак.

15. Установите новый башмак натяжителя и снятые детали в порядке, обратном снятию.

Отвечают специалисты ваза

ЕВГЕНИЙ БАЙБОРИН — отдел доводки двигателей

АЛЕКСЕЙ КЛИМЕНКО — отдел доводки трансмиссии

ЮРИЙ ПРОХОРОВ — отдел послепродажного обслуживания

АЛЕКСАНДР ГУСЕВ — отдел доводки трансмиссии

На моей «Ниве» ВАЗ-21214 уже неоднократно, раз в 10–12 тыс. км ломался пластмассовый успокоитель цепи. Менял цепь, звездочки, башмак натяжителя и сам гидронатяжитель цепи, маслопровод — не могу найти причину!

Используемые в заводской комплектации успокоители производства ЗАО «Пластик» из Челябинска показали себя достаточно надежными. В вашем случае причинами поломки оригинального, заводского успокоителя могли быть такие факторы, как ошибка исходного монтажа, отклонение в расположении крепления успокоителя на головке цилиндров или же размеров самого успокоителя от требований чертежа. В этих случаях возможен перекос успокоителя, в конце концов приводящий к его разрушению.

Серьезная угроза поломки успокоителя возникает также при действии на него ударных нагрузок из-за недостаточного натяжения работающей цепи — обычно это связано с неисправностью гидронатяжителя, но в ряде случаев причиной этого становится чрезмерный износ звездочек и цепи, ее значительное удлинение и провисание.

Успокоители, купленные в магазине, могут уступать в прочности оригинальным из-за низкого качества их материала — пластмассы.

Хочу переделать привод ГРМ ВАЗ-21214 по образцу 21213. Чем отличаются звездочки, цепи и т.д.?

На двигателе 21213 стоит распредвал 21213, который приводится давно ставшей традиционной, двухрядной втулочной цепью 2103 (116 звеньев). Здесь же оригинальный комплект — натяжитель, башмак, успокоитель цепи. Звездочки, соответственно, двухрядные. Количество зубьев у всех вариантов двигателя одно и то же: 19 на носке коленвала, 38 на распредвале и приводе масляного насоса. Опоры рычагов клапанов механические. Эти детали многим хорошо знакомы по автомобилям ВАЗ-«классика».

На двигателе 21214 для снижения шума и одновременного повышения надежности применили однорядную, но втулочно-роликовую цепь 21214 (116 звеньев), однорядные звездочки, распредвал 21214, гидроопоры рычагов клапанов, оригинальный комплект — гидронатяжитель, башмак, успокоитель.

Переделка привода ГРМ 21214 на 21213 возможна при условии комплектной замены вышеперечисленных деталей, однако смысл мероприятия сомнителен.

Верно ли, что у двигателя 21124 (1,6 л, 16 клапанов) в случае обрыва ремня ГРМ совершенно исключено соударение клапанов с поршнями?

Теоретически вероятность контакта клапанов с поршнями на двигателе 21124 все-таки существует, но по сравнению с предшественником 2112 она невелика. Чтобы такое событие произошло, необходимо стечение следующих факторов:

— неблагоприятное сочетание истинных размеров деталей в пределах допусков;

— высокая рабочая температура двигателя;

— остановка распредвала, когда клапан полностью открыт.

Ни при заводских испытаниях, ни в эксплуатации (начиная с октября 2004 г.) случаев контакта клапанов с поршнями на двигателях ВАЗ-21124 не отмечено.

Верно ли, что заканчивать поездку следует «продувкой» двигателя на повышенных оборотах (около 3000 об/мин) в течение одной минуты, чтобы на свечах не остался нагар?

Летом это лишено смысла. Зимой же, при морозах 20 градусов и ниже, если перед этим мотор был слабо прогрет или работал на холостом ходу, «операция» может быть полезной. В то же время подобные приемы не избавляют от проблем, вызванных низкокачественным бензином, неисправностями систем питания и зажигания. Затрудненный пуск двигателя — и не только в зимних условиях — часто объясняется именно этими причинами.

Можно ли на ВАЗ-2121 между коробкой передач и раздаткой установить промежуточный вал со ШРУСом от ВАЗ-21213?

Промежуточный вал 21213 можно устанавливать взамен узла 2121 на автомобили «Нива» с любой коробкой передач — устаревшей четырехступенчатой или современной пятиступенчатой. Это оправдано уже тем, что позволяет несколько снизить требования к соосности валов коробки передач и раздатки. Дополнительный плюс — в самой «идеологии» ШРУСа, обеспечивающего гораздо более равномерное вращение пары «ведущий вал — ведомый вал», чем с обычными карданными шарнирами, и соответственно, снижение вибраций в трансмиссии.

В двигателе 21214 стучат гидрокомпенсаторы клапанов. Сменил уже не первый комплект! Можно ли их заменить «стаканчиками», как на ВАЗ-2108?

Поинтересуйтесь — хотя бы по книгам — особенностями конструкции головок блока того и другого двигателя! Они различаются настолько радикально, что о предлагаемой вами переделке не может быть и речи. Это равносильно разработке другого двигателя.

Некоторые ставят в «восьмую» коробку передач вторичный вал «десятки» — он якобы жестче. Что вы на это скажете?

Вал 2110 в коробку передач 2108 следует ставить в комплекте с шестернями I, II, III, IV и главной передач. Вместе с тем считаем нерациональным менять детали «на всякий случай» — такая модернизация может себя оправдать, если на автомобиле стоит двигатель с максимальным крутящим моментом более 125 Н.м.
