Многие наверное с недоверием покривятся, но это правда, схождение на своей реношке и на двух предыдущих москвичах я всегда делал сам (отец — тоже). Каждый — по своей методике: отец на глаз (алмаз), я — при помощи деревянной рейки.

Результат крайней регулировки схождения колёс каждый может увидеть на своей резине: если посмотреть на продольную канавку протектора переднего колеса вдоль плоскости вращения колеса, нужно обратить внимание на кромки этой канавки. Если они одинаковые — всё хорошо, а вот если одна заострённая, а вторая кромка — тупая — резину «жрёт». Но это относится к спокойной манере езды. Кто любит закладывать на поворотах — может этим ввести себя в заблуждение.

У моей реношки схождение (а точнее — расхождение) передних колёс составляет 1 мм (+/-1мм).

Отсюда и пляшем дальше:

1. Для начала нужно определить, правильно ли было сделано схождение ранее, а именно, действительно ли у рулевой рейки «нулевое» положение при движении прямо. Для этого загоняем руль в одну любую сторону до упора, делаем сверху посередине окружности руля метку изолентой или ещё чем-нибудь, после этого вращаем руль в противоположную сторону до упора и считаем количество целых оборотов и долей. Посчитали? Результат делим на 2 и возвращаем руль на полученные количество оборотов и долей. Ну что, совпадает с привычным положением руля при движении? Если да, значит схождение делали добросовестные работники, которые не только свели колёса, но и проверили и выставили «нулевое» положение рейки. Если нет, нужно открутить гайку и снять сам руль, выставить его в полученное нами «нулевое положение» (спицы руля симметрично) и закрутить (теперь будем по нему ориентироваться), Чтобы проверить себя — повращаем руль относительно полученного нулевого положения сначала до упора влево, потом — до упора вправо — в обе стороны он должен вращаться на одинаковое количество оборотов и долей (градусов). Идём дальше: ослабляем стопорные гайки наконечников рулевых тяг и одну тягу немного выкручиваем, а другую — закручиваем на строго одинаковое количество оборотов (и долей — тоже) — это важно. В какую сторону — не скажу, не помню, можно попробовать или включить логику, причём достаточно даже сделать всего один оборот — уже на дороге будет видно. После этого — проехаться по ровной дороге прямо — вы увидите, в ту сторону крутили, и достаточно ли, или нужно ещё. проделав эту операцию несколько раз я добивался нужного результата. Причём это достаточно сделать один раз в жизни и никогда не менять положение самого руля (относительно шлицов рулевого вала), дальше — только регулировка схождения.

2. Теперь — схождение: Руль ставим прямо.
Беру деревянную рейку сечением 2-3см. Лезу в яму, снимаю защиту двигателя (мешает). Отрезаю рейку такой длины. чтобы она была короче на 2-4 см чем расстояние между нижними кромками передних колёсных дисков (не путать с тормозными). В торцы рейки вкручиваю по одному саморезу на такую глубину, чтобы они слегка касались кромок передних колёсных дисков, при этом нашу рейку этими саморезами (их можно регулировать, добиваясь отсутствия зазора) прикладываем к дискам как можно более назад (по ходу движения). Потом прикладываем к передним кромкам колёсных дисков (не регулируя саморезы) и видим (один из двух 2 вариантов): вариант 1. наша рейка спереди не влезает (большое схождение колёс, а нам нужно их развести, то есть наконечники надо закрутить, причём оба — на строго одинаковое количество оборотов), вариант 2. наша рейка в передней части имеет люфт. Нужно измерить люфт — он должен быть 0,5-1 мм. если он больше — нужно немного свести колёса. Так как рулевые тяги у нас сзади — то их нужно выкрутить на какое-то количество оборотов (или долей).

То есть смысл такой, нам не нужно знать точное расстояние между передними, либо задними кромками колёсных дисков — нам надо знать только разницу, а она должна быть 0,5-1 мм (в идеале), у меня — спереди шире, чем сзади на эту величину. Все знают, сколько это 1 мм на глаз? Можно взять линейку.

После регулировки наконечников подымаюсь из ямы, ставлю руль прямо и несколько раз толкаю машину вперёд-назад на 1 м (что бы ослабить возникшие в подвеске механические напряжения), после чего — снова под машину — проверяю, что получилось, снова регулирую и так несколько раз.

Ну а после этого — на трассу — проверяю, стоит ли руль прямо при движении прямо. Если нет — необходимо одну тягу немного выкрутить, а другую — закрутить на строго одинаковое количество долей оборота (нужно пробовать).
И снова проверить схождение.

Важный момент! Нужно быть уверенным, что колёсные диски негнутые, иначе — может вкрасться большая погрешность!

В общем очень многим это покажется нудным и не стоящим того, ну извините уж, у каждого из нас свои технические извращения.

Если кто заинтересовался — имейте ввиду, что в конце регулировки я регулировал тяги вращая буквально по одной грани — настолько это всё влияет на схождение. Ну и естественно, что у вас должны быть хорошие шаровые, сайлентблоки рычагов подвески и наконечники (нигде не должно быть люфтов).
Удачи!

Как сделать развал-схождение колёс

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.

Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

• У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
• У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

• Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
• Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
• Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем. Зафиксируйте шкалу.
• Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
• Проверьте показания.

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Видео: что нужно знать о развале-схождении

Где сделать развал схождение и как выполнить регулировку углов установки колес самостоятельно

Многие автолюбители предпочитают обслуживать свою технику исключительно собственными силами. В список осуществляемых собственноручно операций трудолюбивые автовладельцы записывают и непосильную на первый взгляд регулировку геометрии системы рычагов колес.

Что найдем в этой статье:

Цель операции

Начинающие водители зачастую не интересуются тем, как сделать развал схождение самому, ввиду распространенной несерьезности подхода к эксплуатации транспортного средства.

Для того, чтобы оценить степень важности операции, достаточно ознакомится с последствиями нарушения углов установки колес:

• пониженная устойчивость при движении на крейсерских скоростях;
• сложно прогнозируемая управляемость автомобилем (самопроизвольный увод в одну из сторон, непредсказуемость ситуации при скоростном прохождении виражей);
• ускоренный и неравномерный износ протекторов покрышек;
• повышенный расход топлива.

Подготовительный этап

Осматривая специализированные площадки, где можно сделать развал схождение, автовладельцы наверняка замечали одну общую особенность: поверхность подъемника представляет собой идеально ровную плоскость. Подобная поверхность – основное условие получения высококлассных результатов и при ручной регулировке.

Перед проведением процедуры крайне необходимо произвести ряд следующих мероприятий:

• устранить дефекты в деталях подвески и рулевого управления;
• выполнить балансировку и, при необходимости, прокатку колесных дисков;
• привести массу автомобиля к снаряженной (убрать лишний груз из багажника, заправить полный бак топлива);
• проверить соответствие давления в шинах определенным производителем показателям;
• удостовериться, соответствует ли действительное положение рулевой рейки нулевому при движении прямо.

При несоблюдении последнего требования, перед тем, как сделать развал схождение самому, необходимо выставить действительный ноль рулевой рейки. Операция осуществляется следующим образом:

• ослабить стопорные гайки наконечников рулевых тяг;
• постепенно выкручивая одну тягу и закручивая другую на строго одинаковое количество оборотов выставить требуемый ноль;
• затянуть стопорную гайку.

После проведения этой операции необходимо оценить работу механизма и «нулевое» положение руля непосредственно в движении. При необходимости вносятся дополнительные коррективы в полном соответствии с описанной выше последовательностью.

Выясняем, как самому сделать развал схождение в подходящих условиях

Величину схождения колес определяет угол отклонения плоскости вращения колес от горизонтали (вектора прямого перемещения). В зависимости от конструкции подвески и типа привода угол может быть как положительным, так и отрицательным. Величина и направление отклонения всегда указываются в технической документации на автомобиль.

Водители, уже побывавшие там, где можно качественно сделать развал схождение, наверняка знают основу методики настройки отклонения колес от плоскости в направлении прямого перемещения автомобиля:

• машина устанавливается на эстакаду или на яму и выставляется положение колес, соответствующее движению прямо;
• исполнитель производит замер или выставляет длину трубы или рейки, равную минимальному расстоянию между краями колесных дисков (это могут быть как крайние левые, так и крайние правые точки – в зависимости от направления угла развала) в горизонтальной плоскости (проходит через ось вращения колес – совпадает с горизонтальной плоскостью симметрии дисков);
• жестко зафиксированная с помощью трубы или планки длина сравнивается с величиной расстояния противоположных краев дисков, лежащих в той же горизонтальной плоскости: она должна проходить в измеряемом сечении свободно с люфтом, определенным заводом-изготовителем как параметр «схождение»;
• если объект с жестко фиксированной длиной проходит в указанном месте с натягом, необходимо одновременно выкрутить или вкрутить обе рулевые тяги (в зависимости от направления угла схождения) на одинаковое количество оборотов;
• покачать и прокатить автомобиль на несколько сантиметров и снова произвести вышеописанную контрольную операцию.

Важно! Перед целенаправленным решением вопроса, как самому корректно сделать развал схождение, необходимо отметить места биения на дисках. Для этого необходимо поддомкратить колесо, придать ему небольшую частоту вращения и медленно подносить мел. Маркированные таким образом выступающие кромки исключат появление существенных погрешностей при проведении измерений.

Угол развала колес определяет степень отклонения плоскости их вращения от вертикали. Методика настройки этого параметра следующая:

• установить автомобиль на ровной поверхности и выставить колеса прямо;
• сделать пометки на внешних торцевых поверхностях шин в положениях «90 и 270 градусов»;
• прислонив шнур с отвесом к крылу, необходимо выверить положение шнура (мнимо соединять оставленные метки) и приступить к измерению расстояния между равноудаленными от центра диска верхней и нижней его кромками: разность замеренных отрезков сопоставляется с величиной предъявляемого производителем параметра «развал»;
• выполняются еще три замера с интервалом в 90 градусов (автомобиль трижды перемещается вдоль площадки);
• при несоблюдении заводского требования хоть в одном из сечений (с учтенной погрешностью биения внешних кромок дисков) необходимо произвести подналадку положения детали, отвечающей за данную регулировку (зависит от конструктивных особенностей подвески и указывается в руководстве по эксплуатации).

Выбираем сервис, где можно надежно сделать развал схождение колес

Определяющими факторами при выборе СТО, осуществляющего регулировку углов установки колес, несомненно являются вид применяемого оборудования и квалификация мастера. Операция займет минимум времени, если будет проводится на современном 3D стенде. Посещать незнакомый сервис, располагающий устаревшим оптическим стендом да еще и с незамкнутым контуром не стоит. Гравитационные модели установок с кордовой или инфракрасной связью между датчиками элементов, монтируемых на каждое колесо, являются достойной альтернативой современному 3D стенду.

Осуществляя поиск мастерской, где могут на достойном уровне сделать развал схождение, необходимо обращать внимание и на уровень обслуживания. Владелец должен внимательно проследить, выполнил ли мастер проверку давления в шинах и удостоверился ли он в отсутствии дополнительного груза в багажнике.

Потеря устойчивости, ухудшение управления и пилообразный износ шин указывают на необходимость немедленного проведения регулировки углов установки колес. Выполнить операцию легко можно собственными силами при наличии примитивного инвентаря и эстакады или ямы.

Регулировка развала схождения. Сход развал своими руками

Смотрите также

Неисправность шаровой

39 0 35k

Какие пружины лучше

77 4 92k

Стойки стабилизатора

128 0 158k

Проверка амортизаторов автомобиля

74 1 88k

Как проверить пружины подвески автомобиля

36 1 46k

Ни для кого не станет новостью, что неверно налаженный сход развала колеса, может привести не только к ухудшению качества покрышки, но и увеличить расход топлива. Именно поэтому, к выставлению схода развала стоит подойти ответственно.

Своими силами настроить сход развал совсем не сложно, как может показаться сначала. Мы попытаемся рассмотреть этот вопрос подробно и дать оптимальные советы новичкам механикам. Стабилизация пары управляющих колес – это тот самый важный аспект, который влияет на устойчивость машины на дороге. Что это значит? Колеса должны двигаться по прямой линии, а минуя поворот возвращаться в исходное положение.

Следуя из этого, острая необходимость процедуры стабилизации колес разъясняется очень просто. Когда автомобиль двигается, колеса, которые не стабилизированы, уходят в сторону в результате толчков от дороги. Тогда водитель должен возвращать колеса в нужное (прямолинейное) положение. Учитывая то, что это происходит постоянно, человек за рулем сильнее устает. К тому же, контакты рулевого привода быстрее износятся. А с увеличением скорости, растущая неустойчивость становиться не безопасной.

От чего зависит стабилизация управляемых колес? Ответ просто: от их схождения или развала. Регулировка схода развала колес может быть произведена в автомастерских, но вполне возможно решить эту проблему и своими руками.

Первое, что необходимо сделать, это определить необходимость регулировки схода развала.

Рассмотрим это по пунктам:

1. Непрерывный уход авто от заданного курса прямолинейного движения в ту или иную сторону.
2. Неоднородная изношенность покрышек.
3. При осмотре желобка протектора переднего колеса вдоль оси вращения, необходимо осмотреть края этого желобка. Кромки одинаковые – это значит, что нет причин для беспокойства, если же одна из них имеет некоторую заостренность, а другая – нет, значит у вас есть проблема. Но на это стоит обращать внимание лишь при спокойной езде. Если же вы являетесь поклонником быстрой скорости, то это условие может быть обманчивым.
4. Трудность управления при маневрах.Наличие хотя бы одно из таких симптомов говорит, что нужно устанавливать развал схождения. Водители имеющие некоторый опыт в ремонте авто своими руками при большом желании могут выполнять сход развал самостоятельно.

Как регулируется сход развал?

Для ремонта вам будут необходимы:

• линейка;
• мел;
• стандартный набор инструментов;
• шнур с отвесом;
• ровная площадка с ямой или подъемником.

Сначала потребуется выяснить: насколько точно было произведено схождение раньше. Т.е. «нулевое» ли положение у рулевой рейки при прямолинейном движении. Как это сделать? Следуем дальнейшим указаниям: поставить автомобиль на ровной поверхности. Затем повернуть максимально руль в одну сторону, сделав метку сверху на руле (посередине круга) повернуть руль до упора в другую сторону. При этом необходимо посчитать количество целых оборотов и частей целой окружности (долей). Когда посчитали поделить полученное количество на 2 и повернуть руль в это положение. Если данный результат совпадает с привычным положением руля, то «нулевое» положение рейки выставлено. Если нет, это придется сделать самим.

Как выставить «нулевое» положение?

Необходимо снять руль, для этого отвинтите гайку. После зафиксировать его в посчитанном нами «нулевом» положении (спицы руля должны располагаться симметрично). Теперь мы будем ориентироваться по этому положению. Дабы себя проверить, нужно поочередно вращать руль влево/право — в обе стороны он должен поворачиваться на одинаковое количество оборотов, по этому поворачивая колесо до предела в стороны, подщитывайте их.

Далее нужно ослабить стопорные гайки наконечников рулевых тяг. Одну тягу следует немного выкрутить, а вторую закрутить на такое же самое количество оборотов (это очень важно!). Такую процедуру можно сделать один раз и более не менять положение руля. А в дальнейшем – лишь регулировать схождения.

Как отрегулировать схождения колес?

После проверки прямолинейность нужно проверить степень загруженности транспорта, давления в покрышках, надежно ли крепление подвески и механизма руля. После этого уже можно приступить непосредственно к проверке и настройке схождения.

Для определения уровня схождения колес, следует вычислить разницу между точками на ободе спереди и сзади его оси геометрии. Для этого нужно использовать специальную цепь с линейкой или натяжной прибор.

Чтоб измерить схождение линейка устанавливается меж колес, таким образом, чтоб наконечники труб уперлись в бок покрышек, а цепочки дотрагивались до земли. Когда вы установите стрелку на нулевое положение, машину следует немного перекатить вперед, чтоб линейка очутилась сзади оси колес. При этом стрелка должна показывать уровень схождения. В случае несовпадения с нормой она должна быть откорректирована.

Для того, что бы отрегулировать схождение колес нужно вращать соединительные муфты боковых рулевых тяг. Когда эта операция проведена, контрольные гайки необходимо надежно затянуть.

Регулировка угла развала колес

Самым сложным процессом выступает проверка и регулировка развала колес, но и ее возможно выполнить своими силами. Чтоб это сделать машина поднимается так, чтоб колеса не дотрагивались до земли. После этого нужно вычислить места одинакового биения на боковых частях шин. Выставив колеса в положение движения по прямой, рядом с колесом следует подвесить груз. Мелом делаются метки по окружности колеса сверху и снизу. С помощью шнура с отвесом вычислите дистанцию от обода до шнура.

Разница дистанций между нитью груза и верхней частью обода и есть уровень развала.Для точности выполнения процедуры прокатите машину, чтоб колесо повернулось на 90. Повторить несколько раз и записать результаты.

Далее снимаем колесо автомобиля и отпускаем 2 болта крепления кронштейна стойки амортизатора к поворотному кулаку. Затем сдвигаем вовнутрь или наружу поворотный кулак, в каком направлении, и на какое расстояние, зависит от результатов ваших замеров. Именно таким образом вы сможете установить необходимый угол развала. После процедуры нужно подтянуть болты, поставить колесо и вновь провести замеры.

Делая сход-развал собственноручно, помните, что необходимо проводить замеры несколько раз (не меньше трех), после чего взять среднеарифметическое значение. Если развал-схождение отрегулированы правильно, транспортное средство не будет уходить в сторону при движении, а износ протектора шин будет равномерный.

Вся процедура регулировки проводится заново в том случае, если после проведенных работ машина всё равно «уходит» с траектории прямолинейного движения. О неправильном развале или схождении также скажет неравномерный износ покрышек, по этому диагностика шин также будет не лишней.

Самостоятельное выполнение такой не легкой процедуры сэкономить приличную сумму денег, однако помните, что для большинства современных автомобилей рекомендуется проведение сход/развал в автосервисах.

Развал-схождение самому: как делать и нужно ли вам это?

Можно ли сделать развал-схождение самому? Как ни странно – можно. Но следует знать, что допуски углов у колёс, заложенные производителем автомобиля, в этом случае должны быть достаточно большими. Грубо говоря, Вы сможете установить всё в пределах допустимой погрешности на старых Жигулях, но не сможете этого сделать на новой Хонде или Мерседесе. Причём процедура это сложная, и если проводится Вами первый раз, то может занять весь день (ещё не факт, что получится).

Предварительная часть

Что такое развал/схождение?

Это углы положения колесных дисков по отношению к вертикали и направлению его движения. Они в значительной степени влияют на управление, на расход горючего и на скорость износа шин. Правильно выставленные углы развала схождения обеспечат четкое положение руля в положении «ноль» и улучшат большинство характеристик автомобиля, касающихся его управляемости. Регулировать сход/развал необходимо после каждого вмешательства в ходовую часть (например, после замены шаровой и сайлентблока), или два раза в год, сразу после сезонной замены резины.

Необходимый инструмент

Главное что понадобится – непривередливый к превратностям судьбы автомобиль. Пусть это будет переднеприводный, с подвеской макферсона на ведущих колёсах. С ним работать легче всего. Остальной ассортимент необходимых инструментов будет ещё проще:

• набор гаечных ключей;
• штанген-циркуль;
• нить и отвес;
• двухметровый металлический ровный и твёрдый профиль, который можно использовать как линейку;
• перманентный маркер.

Сразу скажем, что первые стенды для регулирования углов развала/схождения появились ещё в 1950-х годах, а значит то, что Вы собираетесь делать, можно отнести к ещё более раннему периоду. Поэтому перед тем, как сделать развал самому, ещё раз подумайте, нужно ли Вам это. Всё же проще и надёжнее обратиться на станцию техобслуживания с демократичным уровнем цен. Если всё же решили действовать самостоятельно, то вперёд!

Основная часть – проведение работ

Необходимые параметры углов развала/схождения можно заранее узнать из технической документации к своему автомобилю. Нарушать их, и делать из отрицательного развала положительный и наоборот, категорически не рекомендуем.

Первым делом Вы должны проверить состояние ходовой. Подвеска автомобиля обязана быть полностью работоспособной, иначе вся работа по выставлению углов будет бесполезна (сход/развал на готовой рассыпаться в прах ходовой части не выставляется – люфты колёс превышают допуски процедуры). Если с ходовой всё в порядке, то предварительные действия будут следующими:

• проверить и выровнять давление в шинах до рекомендуемого производителем;
• убрать всё лишнее и тяжелое из багажника;
• пометить перманентным маркером все разъемные соединения.

Далее можно приступать к основной части, для чего автомобиль устанавливается на ровной площадке или яме.

Чтобы выставить сход развал самому, начнём с регулировки развала.

Развал. Необходимо на диске настраиваемого колеса сделать перманентным маркером две риски – на самой верхней и самой нижней точках обода. Погрешность при этом должна составлять не более миллиметра. Проще всего эти риски выставить с помощью отвеса.

Далее колесо проворачивается до того момента, пока первые отметки не встанут в горизонт. И снова с помощью отвеса на самой верхней и самой нижней точке колеса делаются отметки.

Большой линейкой можно проверить равность расстояния между точками (если что-то не совпадает – измерения сделаны неверно). То же самое проводится на втором колесе. Далее отвес прикладывается к крылу и линейкой измеряется расстояние от него до верхней точки диска, и до нижней, а результат записывается. Колесо проворачивается на 90˚ до следующих рисок, и результат снова записывается. Одинаковые результаты в первом и втором случае? Поздравляем, у Вас ровный колёсный диск! Но что с параметрами?

Чтобы проверить развал самому, необходимо выставить его угол регулировкой эксцентрикового болта. Иногда, для получения к нему доступа требуется снимать колесо (или проводить всю процедуру на яме). Отвес прижимаете к нижней кромке крыла таким образом, чтобы он проходил в плоскости пары нанесенных рисок, далее следует замерить расстояние от отвеса до верхней, и до нижней части колёсного диска (не покрышки, а именно кромки диска) и регулировать его наклон эксцентриковым болтом.

Когда параметры стали похожими на заводские, проворачиваете колесо на 90˚ и проверяете/повторяете манипуляции. Таким методом можно достичь точности в 1 мм, что для пожилых автомобилей является достаточным. Но если у Вас свежий и современный автомобиль, который может ехать быстро, то выставить развал самому – это не лучший вариант. С ростом скорости допущенные погрешности начнут оказывать влияние на поведение автомобиля.

Схождение. Со схождением всё тоже не сложно. Некоторые советуют выставлять передние колёса по задним с помощью нитки, но не всегда у автомобиля колея каждой оси повторяется, поэтому способ Вам может не подойти. Как сделать сход развал самому? Потребуется металлический профиль (метра два длинной) и ровная поверхность, на которой можно не только разместить автомобиль, но и чертить маркером.

Необходимо выставить руль в нулевое положение, чтобы колёса стояли строго прямо. Далее Вы плотно прикладываете профиль к колесному диску таким образом, чтобы его край со стороны автомобиля упирался в обод регулируемого колеса, а выходящий впереди автомобиля, лежал на площадке. Там где он касается площадки, делаете риску. Повторяете процесс в обратном направлении – прижимаете край профиля в обод колеса со стороны переда автомобиля, а по его длинному заднему выступающему краю делаете риску на площадке.

Повторяете процедуру на другом колесе. В итоге у вас должна получиться площадка с четырьмя рисками. Если передние риски ближе друг к дружке чем задние – это говорит о положительном схождении, если расстояния между передними и задними рисками равны, то схождение нулевое (колеса вращаются в параллельных плоскостях), если задние риски ближе друг к дружке чем передние, то схождение отрицательное. Также можно установить схождение с помощью большой телескопической линейки, промеряя расстояние между краями дисков одной оси, но так как изменение расстояния с передней и задней стороны колеса обычно колеблется в небольших пределах (1-3мм), то применение метода с профилем даёт более наглядный результат. Регулировка схода проводится с помощью регулировки длины любой из боковых тяг рулевой трапеции. Как и в случае с установкой угла развала, метод откровенно «дедовский», и его погрешности превышают современные допустимые нормы в разы.

Описанные варианты того, как проверить сход развал самому, далеко не единственные. Об этой процедуре – как сделать самому сход развал, можно посмотреть видео. Но следует понимать, что компьютерная диагностика в хорошем сервисе превосходит такие методы в разы. Если Вы хотите сделать развал схождение, чтобы нормально управлять автомобилем, а не испытывать мучение на дороге, то всё же обращайтесь к специалистам – они сделают работу на стендах быстрее и качественней!

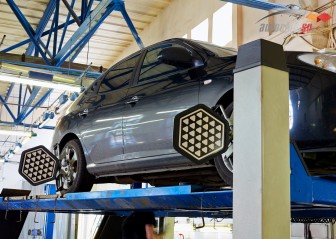

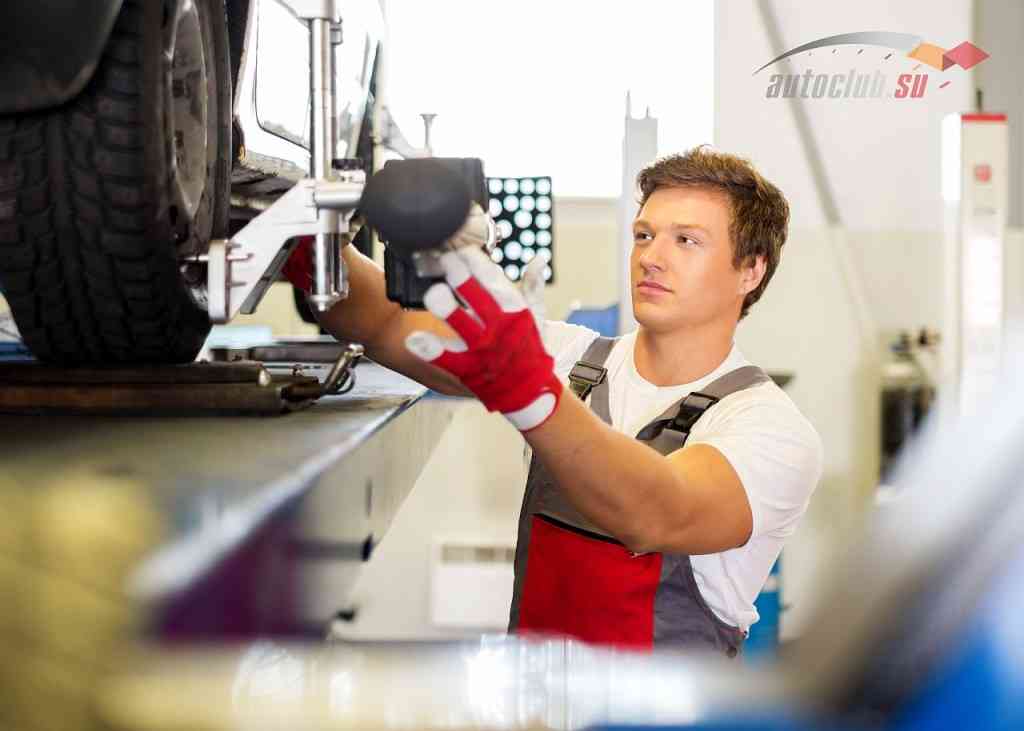

Как проводится процедура регулировки развала/схождения в профессиональном сервисе?

В СТО Golden Lion установлена линия современного оборудования для проверки и регулировки углов схода/развала. Если Вы решили настроить эти параметры у нас, то просто приезжаете на сервис (он находится в 10 минутах езды от центра г. Днепр), и отдаёте свой автомобиль мастерам. Пока Вы будете пить кофе в зоне отдыха, они проведут диагностику подвески в загруженном и разгруженном состоянии на лазерном стенде, а Вам будет предоставлен распечатанный отчет о соответствии углов схода и развала заводским параметрам. При этом стоимость подобной процедуры будет гораздо дешевле того времени, которое Вы потратите, пытаясь выставить развал схождение самому.

ЦЕНЫ НА УСЛУГИ РАЗВАЛ-СХОЖДЕНИЯ В GOLDEN LION:

Передняя ось: 350 грн
Передняя + задняя ось: 450 грн

Кроме работ по ходовой части автомобиля мы проводим полное техническое обслуживание большинства автомобильных брендов (от бюджетных до премиальных), ремонт КПП любой степени сложности, ремонт инжектора, установку дополнительного оборудования и другие виды работ, вплоть до доставки Вашего автомобиля эвакуатором к месту ремонта. Обращайтесь, в Golden Lion всегда будут рады помочь!

Самостоятельная регулировка развал-схождение в домашних условиях

Отрегулировать развал — схождения колес своей машины несложно, сложно подобрать инструмент

Развал-схождение машины— это углы положения колес друг к другу. Углы выставляются путем регулировки положения колес в трехмерном пространстве: X, Y и Z. У профи эти пространства называются: развал, схождение и кастер (продольный угол наклона оси поворота колеса). Колеса должны двигаться в параллельной траектории, должны катиться, а не тормозить машину. Если одно из колес будет стоять криво по отношению к другим, быстрее будет изнашиваться резина и повысится расход топлива, так как колесо, которое стоит неровно, будет «подтормаживать» машину.

Из-за чего сбивается сход-развал?

Сход – развал автомобиля сбивается при небольшом дорожно-транспортном происшествии или непредвиденном попадании машины в дорожную яму. Итог: колеса смотрят друг на друга, СТО на горизонте не видно, а ехать надо. Тут спасет либо эвакуатор, либо регулировка развал – схождения в полевых условиях своими руками. Для этого хватит набора автомобильного инструмента must have, ямы и нашей инструкции. Ямы разбросаны вдоль загородных трасс, инструмент попросите у дальнобойщиков, инструкцию читайте на Zap-Online.ru.

Внимание! После самостоятельной регулировки развал-схождения и благополучного возвращения домой, съездите на СТО, чтобы проверить на оборудовании правильно ли выставлены углы подвески, чтобы не съело резину.

В подвеске машины три настройки: развал, схождение и продольный наклон поворота шкворня (костер). Разберем их подробней.

1. Развал 2. Сход

Развал колес – это вертикальный угол колес при лобовом взгляде на автомобиль. Автогонщики, добавляют отрицательный развал – это когда вершины колес ближе друг к другу, чем их нижние части. Так увеличивается площадь контактной поверхности шины с дорожным покрытием на поворотах, что повышает сцепление, увеличивая шанс победить в гоночном соревновании.

Схождение – это угол между передней и задней кромками шин на одной оси. Ось со схождением передних колес означает, что передние кромки шин установлены ближе, чем задние кромки и наоборот. Изменение сходимости на передних или задних колесах улучшит поворачиваемость машины (это также больше применимо к гоночным авто, обычным супер-поворачиваемость ни к чему).

Угол продольного наклона оси поворота колеса (кастер) – это угол между вертикальной линией и осью поворота колеса (см. рисунок). Сориентироваться, как выглядит угол кастера можно сняв переднее колесо и посмотрев угол наклона амортизатора по отношению к вертикальной прямой. Изменение угла кастера требуется для гоночных автомобилей, так как увеличив этот угол, вы увеличите тягу машины к самовыравниванию, то есть стремлению встать прямо. На треке, при агрессивной гонке такая настройка оправдана для улучшения чувства руля, на обычных авто угол кастера уже выверен производителем для комфортной езды на конкретной модели. Если хочется поиграть в гонщика, включите спорт режим. Не будем вдаваться в подробности регулировки этой «переменной».

О пользе самостоятельной настройки подвески на гоночных карах

Если не увлекаетесь автомобильным спортом, можете пропускать этот абзац, перейдя к самой сути статьи. Каждый спортивный автомобиль по- своему уникален. Каждый имеет особенности, положительные и отрицательные, которые проявляются в ходе гонок. Для каждого трека гоночный автомобиль настраивается по-разному. Регулировкой развал-схождения у гоночного автомобиля настраивается прямолинейная стабильность, скорость, износ шин. Если, например, состоится гонка на треке с затяжной прямой, подвеска настраивается под извлечение максимальной скорости. А если состязание планируется на треке с множеством затяжных поворотов, колеса будут регулироваться под дополнительное сцепление с поверхностью трека — с отрицательным развалом и изменением сходимости колес. Это снизит скорость спорткара, но улучшит вход в повороты.

А теперь, расскажем, как отрегулировать развал и схождение автомобиля самому, без помощи автомастеров

1 . Подготовка инструмента

1). Проверьте весь ли необходимый для работы инструмент вы взяли. Цифровым измерителем развала удобно быстро замерять углы подвески (цена около 16 500 рублей или 250 долларов США) (FIG. 1). Измерять уровень схождения колес поможет регулятор схождения (цена примерно 6500 рублей или 100 долларов США) (FIG.2).

2). В некоторых автомобилях для самостоятельного внесения корректив в настройки подвески требуется специальное оборудование: дюймовые ключи (в России метрическая система), шестигранники, измерительные приборы. Если у вас как раз такой технически — сложный автомобиль, либо запаситесь нужным инструментом, либо обратитесь на СТО. Примером технически — сложной регулировки сход-развала служит Mazda 6, в крайних моделях которой стоит мудреная подвеска SkyActiv.

2 . Правила безопасной регулировки подвески:

1. Углы наклона колес для конкретной модели, можно посмотреть в интернете. Если регулировка нужна лишь, чтобы доехать из пункта А в пункт Б, можно выровнять углы на глаз.
2. Измерьте схождение и развал колес автомобиля на каждой оси, запишите измерения. Эти цифры понадобятся в случае, если все пойдет не так как планировалось.
3. Работу начинайте с настройки развала, так как если начнете с регулировки схождения, а лишь потом возьметесь за развал, можете сбить уже подогнанные настройки схождения. При изменении схождения развал не меняется.
4. Гайки колесных дисков затягивайте, когда автомобиль стоит на земле.
5. Не забудьте проверить давление в шинах манометром. Давление должно быть стабильное, как пульс киллера. Если обнаружите, что одна из покрышек подсдулась — накачайте.

3 . Регулировка развала

Поднимите автомобиль на домкрате и проверьте геометрию подвески, то есть осмотрите подвеску на предмет износа и трещин. Если никаких патологий не обнаружили идем дальше, если обнаружили, замените износившийся элемент, иначе наши усилия пройдут зря.

Большинство современных автомобилей имеют контргайку и болт эксцентрик, который скрепляет рычаги подвески с автомобилем (FIG. 3). Ослабив контргайку и вращая эксцентрик, вы измените угол развала. Движение подвески увидите, когда будете вращать эксцентрик. Опираясь на измерения в самом начале самостоятельной регулировки развала, оцените, насколько придется вращать эксцентрик, чтобы получить нужный результат. Затяните гайки, опустите автомобиль и откатите его на 1,5 метра назад, а потом обратно на исходную позицию. Измерьте результат и если он в пределах нормы, затяните эксцентрики. Если ничего не получилось, начинайте с самого начала.

4 . Настройка схождения

Поднимите машину на домкрате и ослабьте контргайки рулевых тяг (FIG. 4). Затем, вращая рулевую тягу, измените ее длину. Помните, что если спецификация схождения предусматривает только дюйм положительного схождения колес, то вы сможете добавить только по полдюйма с каждой стороны. Затяните все крепления и опустите автомобиль. Прокатите машину туда-обратно и измерьте схождение. Если оно в пределах нормы, затяните эксцентрик и тягу контргайки (автомобиль в это время должен находиться на земле), а затем повторите все процедуры для противоположной стороны. Если не получили нужный угол поворота, повторите все с самого начала. Вернитесь к шагу три и повторите все тоже, только для другой оси.

Дважды проверьте затяжку болтов, к которым прикасались. Затем проверьте машину на дороге — если машину не тянет в сторону, можно ехать (учтите, что машину может тянуть из-за наклона дорожного покрытия).
