Как снять масляный насос

Масляный насос

Масляный насос Lada Largus: 1 – ведомая звездочка привода; 2 – корпус насоса; 3 – крышка корпуса насоса с маслоприемником

Масляный насос в каталоге запасных частей — [16 кл] [8 кл]

Шестеренчатый масляный насос создаёт давление в системе смазки. Он расположенн спереди в поддоне картера и прикреплен к блоку цилиндров и приводится в действие цепной передачей от коленчатого вала.

Привод масляного насоса (поддон картера снят): 1 – шкив привода вспомогательных агрегатов; 2 – крышка блока цилиндров; 3 – ведущая звездочка привода насоса; 4 – цепь привода; 5 – масляный насос; 6 – коленчатый вал; 7 – блок цилиндров

Снятие масляного насоса

Операция не сложная и проводится яме, или на подъёмнике.

Снять поддон картера.

Головкой «на 13» отворнуть два болта крепления масляного насоса к блоку цилиндров (для наглядности показано на снятом двигателе)…

вывести звездочку насоса из зацепления с цепью привода и снять насос

Принцип работы масляных насосов в автомобилях с двигателями внутреннего сгорания

Все серийные автомобильные двигатели оснащаются системой смазки под давлением. Давление масла в системе поддерживается масляным насосом.

Рис. 3.9. В большинстве двигателей привод масляного насоса осуществляется от шестерни привода распределителя зажигания через промежуточный вал

В большинстве двигателей, оснащенных распределителем зажигания, ведомая шестерная привода распределителя находится в зацеплении с ведущей шестерней, установленной на распределительном валу, как показано на рис. 3.9. Масляный насос приводится в движение посредством промежуточного вала, зачастую шестигранной формы, соединенного с концом вала привода распределителя зажигания. В одних двигателях для привода распределителя зажигания и масляного насоса используется короткий вал, шестерня которого находится в зацеплении с шестерней распределительного вала. В этом случае масляный насос вращается со скоростью вдвое меньшей скорости вращения коленчатого вала. В других двигателях привод масляного насоса осуществляется непосредственно от коленчатого вала, через механизм, аналогичный механизму привода насоса автоматической трансмиссии — в этом случае скорость вращения масляного насоса совпадает со скоростью вращения коленчатого вала. Пример масляного насоса с приводом от коленчатого вала показан на рис. 3.10-3.12.

Рис. 3.10. Масляный насос, монтируемый на передней крышке двигателя. Он приводится во вращение коленчатым валом

Рис. 3.11. Масляный насос шестеренно-роторного типа с приводом от коленчатого вала

Рис. 3.12. Разрез масляного насоса, установленного в восьмицилиндровом V-образном двигателе автомобиля модели Northstar компании General Motors. Болт крепления гасителя крутильных колебаний должен быть затянут с требуемым моментом затяжки, потому что именно за счет силы прижима, создаваемого этим болтом, обеспечивается работоспособность масляного насоса

В автомобильных двигателях используются, как правило, насосы двух типов — шестеренные и роторные (рис. 3.13). Все масляные насосы являются насосами вытеснительного типа — при каждом обороте насос нагнетает одинаковый объем масла. Таким образом, все масло, поступившее в насос, вытесняется из него. Шестеренный насос состоит из двух прямозубых цилиндрических зубчатых колес, вращающихся в плотно подогнанном к ним корпусе. Одно из зубчатых колес соединено с приводом, а другое свободно вращается. Зубья колес, выходя из зацепления, расходятся, захватывая масло, поступающее через впускной канал насоса. Масло гонится по внешнему кругу зубчатой передачи — в пространстве между стенками корпуса и зубьями колес, как показано на рис. 3.14.

Когда зубья снова входят в зацепление, захваченное ими масло выдавливается в выпускной канал насоса — таким образом создается давление в системе смазки. Масляный насос роторного типа состоит из специального зубчатого колеса с зубьями лепестковой формы, которое находится в зацеплении с внутренней поверхностью ротора с выемками лепестковой формы. Центральное зубчатое колесо соединено с приводом, а охватывающий его ротор вращается свободно. Когда лепестки расходятся, пространство между ними заполняется маслом — точно так же как в шестеренном насосе. При вращении насоса масло переносится по кругу между лепестками. Когда лепестки сближаются, масло вытесняется из пространства между ними под давлением, таким же образом, как в шестеренном насосе. Параметры насоса подбираются таким образом, чтобы он поддерживал в масляной магистрали прогретого двигателя, работающего на холостом ходу, давление не ниже 10 фунтов/кв. дюйм (70 кПа). При повышении скорости вращения двигателя давление будет возрастать примерно на 10 фунтов/кв. дюйм на каждую тысячу оборотов в минуту, поскольку скорость вращения насоса с приводом от двигателя также растет.

Рис. 3.13. Масляный насос роторного типа (трахоидной конструкции) (слева) и шестеренного типа (справа)

Рис. 3.14. В масляном насосе шестеренного типа масло прокачивается по внешнему кругу зубчатой передачи. Это — пример насоса вытеснительного типа, все масло, поступающее в такой насос, вытесняется из него

Видео

СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО НАСОСА

СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО НАСОСА

Масляный насос снимают для замены при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров. В запасные части поставляют насос в сборе, поэтому в данном

разделе описаны только снятие и установка насоса.

Так как в данной книге двигатель DOHC подробно не описан, работы по снятию и установке масляного насоса показаны только на двигателе SOHC. Кроме того, для снятия, установки и регулировки натяжения ремня привода газораспределительного механизма двигателя DOHC требуются специальные приспособления, поэтому заменять масляный насос этого двигателя нужно в сервисе.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма и масляного картера двигателя, а также ключ «на 12». Работа выполняется на подъемнике.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя.

3. Снимите ремень привода газораспределительного механизма и натяжной ролик (см. «Замена ремня и натяжного ролика привода газораспределительного механизма» ).

После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут быть повредить клапаны.

4. Отсоедините от масляного насоса датчик положения коленчатого вала (см. «Проверка и замена датчиков системы управления двигателем» ).

5. Снимите зубчатый шкив коленчатого вала.

7. Перед снятием масляного насоса для ремонта или замены при снижении его подачи проверьте состояние редукционного клапана, так как снижение подачи может быть вызвано его повреждением или засорением. Ослабьте затяжку пробки редукционного клапана…

8. …и выверните пробку вместе с пружиной.

9. Поддев отверткой, извлеките из корпуса масляного насоса плунжер редукционного клапана.

10. Осмотрите детали редукционного клапана. Искривленную или треснутую пружину замените. На плунжере не должно быть задиров и загрязнений. Промойте плунжер и гнездо в корпусе масляного насоса бензином или керосином и просушите струей сжатого воздуха. Небольшие царапины и задиры на плунжере удалите «нулевой» наждачной бумагой. Если сделать это не удается, замените плунжер.

Читать еще:  Пежо 308 ремонт двигателя

11. Установите редукционный клапан в порядке, обратном снятию. На резьбу пробки редукционного клапана нанесите уплотняющий состав Loctite 573 или подобный ему и затяните пробку моментом 44 Н·м (4,4 кгс·м).

12. Выверните два болта крепления маслоприемника к насосу…

13. …и снимите маслоприемник.

Фланец маслоприемника уплотнен прокладкой. Сильно обжатую или надорванную прокладку обязательно замените, так как в противном случае из-за негерметичности соединения может резко снизиться подача масляного насоса.

При каждом снятии маслоприемника обязательно промывайте бензином или керосином его сетку от лаковых отложений из масла.

14. Выверните десять болтов крепления масляного насоса к блоку цилиндров и, поддев насос двумя отвертками, снимите его с установочных втулок в блоке цилиндров.

Болты крепления масляного насоса различаются по длине. Запомните их расположение и при установке насоса вворачивайте в прежние отверстия.

Соединение корпуса масляного насоса и блока цилиндров уплотнено герметиком. Какая-либо прокладка отсутствует.

При каждом снятии насоса заменяйте передний сальник коленчатого вала (см. «Замена сальников коленчатого вала» ).

15. Удалите старый герметик с привалочных поверхностей блока цилиндров и корпуса масляного насоса. Тщательно вытрите ветошью масло с привалочных поверхностей.

Не обезжиривайте перед нанесением герметика привалочные поверхности блока и корпуса насоса, только тщательно удалите с них масло. Это обеспечит возможность легкой разборки соединения при необходимости в дальнейшем.

16. Нанесите герметик в виде валика диаметром примерно 3мм по всему периметру привалочной поверхности корпуса насоса.

17. Установите насос в порядке, обратном снятию, и затяните болты его крепления равномерно крест-накрест моментом 14 Н·м (1,4 кгс·м).

Пускать двигатель после установки масляного насоса можно не ранее чем через один час, это время необходимо для полимеризации герметика.

18. Установите все ранее снятые детали и залейте масло в двигатель.

При установке нового масляного насоса рекомендуем заменить масляный фильтр.

Замена маслонасоса ЗМЗ-406

1. Слить масло из картера двигателя.

2. Снять масляный картер.

3. На двигателе мод. 402 отвернуть две гайки 1 и снять насос 2 с приемником в сборе.

4. На двигателе мод. 406 отвернуть три болта и снять насос с приемником в сборе.

Разборка

Масляные насосы двигателей мод. 402 и 406 аналогичны по конструкции.

1. Вынуть шестигранный валик привода масляного насоса.

2. Снять сетку с приемника, отогнув края сетки.

3. Отвернуть четыре болта 3 и снять приемник 2 и перегородку 1

4. Вынуть ведущую шестерню 1 с валиком и ведомую шестерню 2. Если нужно снять ведущую шестерню с валика — выбить штифт.

5. Вынуть шплинт 1, шайбу 2, пружину и плунжер редукционного клапана, установленные под шайбой 2.

6. Промыть детали насоса бензином и продуть сжатым воздухом.

Осмотр и ремонт

1. Если на перегородке (крышке для мод. 402) есть выработка от шестерен, ее нужно прошлифовать, чтобы не осталось следов выработки.

2. Осмотреть корпус. Если он сильно изношен, нужно заменить насос.

3. Шестерни в корпусе насоса должны вращаться совершенно свободно.

4. Плунжер редукционного клапана должен перемещаться в корпусе совершенно свободно.

5. Осмотреть пружину редукционного клапана. Если на ней заметны трещины или поломаны витки — пружину заменить.

Длина и жесткость пружины подобраны на заводе таким образом, чтобы работа редукционного клапана была оптимальной, поэтому нельзя изменять каким-либо образом длину и жесткость пружины.

Длина пружины в свободном состоянии должна быть 50 мм, усилие для сжатия пружины на 10 мм должно составлять 46 Н (4,6 кгс) для двигателя мод. 406.

Для двигателя мод. 402, чтобы сжать пружину до длины 40 мм, необходимо приложить усилие 43,5– 48,5 Н (4,35–4,85 кгс). Если пружина не удовлетворяет хотя бы одному из этих требований, ее нужно заменить.

Сборка

Сборку насоса проводят в обратном порядке. При сборке насоса двигателя мод. 402 под крышку насоса нужно поставить картонную прокладку толщиной 0,3 мм.

Запрещается ставить прокладку другой толщины или применять при установке прокладки герметик, краску и т.п., так как это приведет к снижению производительности насоса.

Устанавливают насос в порядке, обратном снятию.

Замена редукционного клапана масляного насоса на ВАЗ 2109

Роль масляного насоса в конструкции ВАЗ 2109 переоценить сложно. При выходе его из строя эксплуатация автомобиля должна прекратиться полностью. Далее отправляете машину на автосервис, либо выполняете ремонт своими силами.

Демонтаж

Снять насос своими силами — не сложно. Да и вам вполне по силам выполнить самостоятельный ремонт.

  1. Обесточьте автомобиль, сняв с АКБ минусовую клемму.
  2. Ослабьте крепежные болты генератора, снимите ремень.
  3. Приготовьте чистую тару, слив в нее масло из картера. Далее потребуется снять защиту мотора и поддон картера с маслом.
  4. Демонтируйте зубчатый ремень привода распредвала.
  5. Теперь, когда ремень снят, ни в коем случае не проворачивайте коленвал и распредвал. Иначе вы повредите клапана, ударив по ним поршнями.
  6. Снимите шкив коленчатого вала, вооружившись двумя плоскими отвертками и стянув его с вала. Если шпонка плохо удерживается на своем посадочном месте, ее лучше тоже снять.
  7. Следующий на очереди демонтажа маслоприемник. Для его снятия нужно открутить два крепежных болта, расположенных на крышке коренного подшипника, а также один крепежный болт соединения маслоприемника к насосу (масляному).
  8. Снимите насос, удерживающийся на своем месте за счет шести болтов.
  9. Открутив все болты, аккуратно сдвиньте масляный насос от крышки коренного подшипника, после чего со спокойной душой снимайте масляную помпу.

Демонтируем устройство

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

  • Заменить старый насос на новый;
  • Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

  1. Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
  2. Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
  3. Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
  4. В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
  5. Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин. Не забудьте потом протереть детали насухо.
  6. Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
  7. Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.
Читать еще:  Как снять задний бампер ваз 2115

Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки

Требования

Диаметр посадочного гнезда ведомой шестерни

Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.

Толщина привалочной стенки

В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью

Толщина ведущей шестерни

Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый

Толщина ведомой шестерни

Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену

Осевой зазор ведущей шестерни

Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра

Осевой зазор ведомой шестерни

Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра

Состояние редукционного клапана и гнезда

Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя

Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки.

  1. Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
  2. Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
  3. При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
  4. Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.

«>]

Заменить и отремонтировать масляный насос достаточно просто, если иметь в распоряжении ремкомплект и необходимые инструменты. Основная объективная сложность заключается только в демонтаже и обратной сборке узла.

Замена масляного насоса своими руками

  • Замена масляного насоса своими руками
  • Основные неисправности масляного насоса
  • Расположение масляного насоса в автомобиле
  • Необходимый инструмент для замены
  • Пошаговая инструкция снятия и установки насоса
  • К чему приводит несвоевременная замена масляного насоса

Основные неисправности масляного насоса

Масляный насос играет очень важную роль в работе автомобиля. Он отвечает за достаточный уровень давления жидкостей, что гарантирует исправное состояние авто. Но рано или поздно возникают неисправности масляного насоса. Как проверить масляный насос на неисправность? Это можно определить по следующим признакам поломки масляного насоса: участилась потребность в доливании масла, сигнал лампочки давления масла.

  • Основные неисправности масляного насоса
  • Расположение масляного насоса в автомобиле
  • Необходимый инструмент для замены
  • Пошаговая инструкция снятия и установки насоса
  • К чему приводит несвоевременная замена масляного насоса

Расположение масляного насоса в автомобиле

Насос масляный, располагается внутри картерного поддона. Он с помощью двух крепежей держится на блоке цилиндров.

Необходимый инструмент для замены

Для ремонта масляного насоса понадобится: шарнир карданный, ключи гаечные разного диаметра, головки торцевые и удлинитель.

Пошаговая инструкция снятия и установки насоса

У автомобилистов часто возникает вопрос: как снять масляный насос? Для этого нужно придерживаться следующей инструкции:

  1. Слейте моторное масло.
  2. Снимаем зубчатый шкив коленвала. Для этого снимите шкивы ГРМ и генератора совместив по меткам. У каждого автомобиля порядок выставления по меткам отличается. Поэтому ознакомьтесь с инструкцией для вашего авто.
  3. Снимаем поддон картера. Отворачиваем крепеж маслоприемника и снимаем маслоприемник.
  4. Откручиваем шесть болтов крепления масляного насоса с помощью удлинителя и накладной головки.
  5. Между коренным подшипником и насосом вставьте отвертку, слегка сдвиньте, после чего снимите его.
  6. Далее проведите замену масляного насоса.
  7. Ведущую шестерню нужно совместить с лысками на коленвале.
  8. Смазываем моторным маслом кромку сальника коленвала.
  9. Устанавливаем новый масляный насос на коленвал. Закручиваем шесть болтов, чтобы прикрепить насос к блоку цилиндров.

К чему приводит несвоевременная замена масляного насоса

Обязательно проверяйте исправность масляного насоса. Несвоевременная замена масляного насоса может привести к нежелательным последствиям. Могут выйти из строя более дорогие детали, и даже сам мотор. Для того чтобы ваш мотор работал долго и без проблем нужно менять масло и масляный насос вовремя.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Замена масляного насоса на ВАЗ 2110

Очевидно, что масляный насос (МН) в системе автомобиля ВАЗ 2110 служит для перегона смазывающего вещества.

Не редко, садясь за руль и запуская двигатель, на приборной панели загорается контрольная лампа с изображение масленки, которая не гаснет. В этом случае вероятной причиной сигнала может служить вышедший из строя насос.

Поиск неисправностей

Не стоит спешить с выводами и во всем сразу винить насос. Нужно организовать полноценную проверку, чтобы убедиться, что стало причиной появления сигнала на приборной панели.

Область проверки

Ваши действия

Вам нужно проверить работоспособность электрической цепи, которая идет от датчика к панели приборов. Провод, который идет от регулятора на двигатель, нужно перекинуть на массу. Если цепь исправна, лампа при этом погаснет

Проверка масляного фильтра

Просто открутите датчик давления масла. Если он смочен в смазывающем веществе, все хорошо. Если же он сухой, тогда фильтр забился или застопорился клапан фильтра

Проверка внутренних элементов

Вам потребуется заменить фильтр, если с ним есть проблемы. Далее открывается поддон, инспектируется состояние маслоприемника и резиновых уплотнителей

Читать еще:  Вакуумный усилитель тормозов как работает

Если проведенные мероприятия не дали результата, лампа все равно не гаснет, значит виновник сложившейся ситуации именно насос.

Полезные сведения

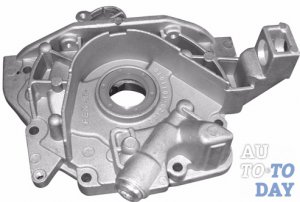

Расскажем немного о принципах устройства и работы масляного насоса. Это может помочь вам в процессе выполнения ремонта.

  1. На отечественных «десятках» используется комбинированная смазочная система.
  2. Конструкцией автомобиля предусматривается наличие шестеренчатого масляного насоса. Он устанавливается на передней торцевой стороне блока цилиндров.
  3. Специальные шестерни с трохоидальным внутренним зацеплением способствуют уменьшению механических потерь при вращении.
  4. Насос комплектуется полнопоточным фильтром с неразборной конструкцией. В нем присутствуют противодрежаный и перепускной клапан.
  5. Такая конструкция гарантирует эффективную циркуляцию смазки по всем узлам двигателя.
  6. Работа насоса осуществляется за счет вращения коленвала. Соединение прямое.
  7. Эксплуатационный срок насоса составляет около 120 тысяч километров.

Расположение

Далеко не все знают, где искать этот масляный фильтр. Находится он не на видном месте, потому для получения доступа к устройству придется постараться.

Размещен МН непосредственно внутри масляного картера двигателя. Чтобы добраться до него, обязательно сливается масло из мотора.

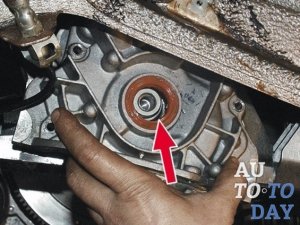

Расположение элемента

Учтите, если в вашем двигателе используется качественное масло, которое только недавно было залито, при сливе воспользуйтесь чистой тарой, чтобы затем вы могли повторно залить то же вещество. Если же масло старое, замена насоса является отличным поводом поменять смазку.

Демонтаж

В зависимости от ситуации, масляный насос можно полностью заменить, либо выполнить ремонтные работы — поменять шестерни, вернуть работоспособность редукционному клапану насоса.

Редукционный клапан

Но давайте обо всем говорить по порядку. Работа начинается в любом случае с демонтажа масляной помпы.

  1. Прежде чем снимать поддон для получения доступа к насосу, вам обязательно предстоит слить масло.
  2. Для этого разогрейте мотор до рабочей температуры, откройте сливное отверстие и дожидайтесь, пока вся жидкость вытечет.
  3. Слив можно выполнить и на холодную, только из-за большой вязкости масло может течь очень долго и большая его часть все равно останется внутри картера.
  4. Слив масло, демонтируйте с защиты картера три крепежных болта ключом на 8 миллиметров. Защита перекрывает доступ к маховику около картера.
  5. Снимите защиту с маховика, а затем демонтируйте болты с картера. Все, теперь картер можно снимать.
  6. Перед вам находится коленвал и маслосборник, где располагается искомый насос.
  7. Открутив три крепежных болта, вы тем самым сможете демонтировать заборник от помпы.
  8. Переходим в подкапотное пространство. Подняв капот, снимите пластиковый кожух. Это защита, которая закрывает приводной ремень ГРМ.
  9. Далее нужно снять переднее правое колесо, чтобы демонтировать шайбу фиксации шкива, а потом снять сам шкив.
  10. Снимите ремень ГРМ и открутите шесть крепежных болтов, которые удерживают масляный насос. Тут вам потребуется ключ на 8 миллиметров.
  11. Снимайте с коленчатого вала масляную помпу.

Снятие крышки

Разборка

Если вы не хотите или не можете пока приобрести новый насос, можно попробовать отремонтировать. Быть может, проблема заключается в неработающем клапане или изношенных шестернях.

  • Снимите прокладку с насоса;
  • Открутите болт, удерживающий датчик положения коленвала;
  • Открутив шесть крепежных болтов, вы сможете снять с насоса крышку;
  • Используя пару отверток, поднимите корпус таким образом, чтобы штифты на нем свободно выходили из своих отверстий;
  • Снимите корпус, разъедините его с крышкой;
  • Теперь нужно извлечь из крышки две шестерни. Первой достается ведущая, а потом вынимается ведомая шестеренка;
  • Следующий на очереди редукционный клапан. Нужно открутить пробку, под которой располагается уплотнительное кольцо;
  • Проверьте состояние этого уплотнителя. Если кольцо имеет следы повреждения, слишком выжато, обязательно поменяйте на новое;
  • Извлеките пружину клапана;
  • Теперь вы можете вынуть сам клапан. Для этого аккуратно постучите корпусом по подставке из чистого дерева;
  • Клапан может застрять. Не переживайте. Возьмите любой тонкий острый предмет, подденьте и извлеките элемент. Лучше не использовать металлические предметы, дабы не повредить поверхность;
  • Проверьте текущее состояние крышки, выполненной из алюминия. Если есть глубокие царапины, следы износа, замените ее;
  • Если на корпусе насоса есть следы износа, даже не пытайтесь ничего ремонтировать. Единственным верным решением будет его полная замена;
  • Нужно также убедиться, что шестерни и диаметр их гнезд соответствует нормам;
  • Максимальный диаметр гнезда ведомой шестеренки составляет 75,1 миллиметр. Если он больше, корпус идет под замену;
  • Замерьте ширину корпуса посередине. Если показатель составляет менее 3,4 мм, он износился, нуждается в замене;
  • Что касается толщины шестеренок, то по требованиям толщина ведущей составляет минимум 7,42 мм, а ведомой — 7,35 мм. При отклонениях от нормы шестерни меняют.

Снятие шестерни

Сборка и установка

Если вам удалось отремонтировать масляный насос, то остается его собрать и установить на место агрегат. Если вы решили полностью заменить устройство, первую часть дальнейшей инструкции пропускайте.

  1. Установите ведомую шестеренку на корпус фасками на зубьях.
  2. Также фасками на зубьях возвращается на место новая ведущая шестерня насоса.
  3. Обязательно не забудьте смазать маслом шестеренки, чтобы они надежнее и дольше работали.
  4. Верните на место крышку насоса, закрутите обратно все крепежи.
  5. Смажьте новый или отремонтированный старый редукционный клапан, прежде чем его устанавливать на положенное место.
  6. Клапан укладывается в свое гнездо. Убедитесь, что установка осуществляется дном вниз.
  7. Теперь черед за пружинкой и пробкой, которая заворачивается с уплотнительным кольцом. Опять же, и эти элементы предварительно смазываются моторным маслом.
  8. Используя трубку маслоприемника, масло заливается обратно в агрегат.
  9. Завершив сборку, проверните шестеренки насоса на несколько полных оборотов. Так вы обеспечите эффективную смазку всех поверхностей внутри помпы.

Агрегат собран, можно возвращать его на место. Для этого:

  • Верните на место ремень ГРМ, натянув его на ролики. Не забудьте выставить согласно меткам;
  • Верните пластиковую защиту ремня на свое законное место, установите колесо;
  • Теперь нужно залезть под автомобиль, чтобы установить на насос маслозаборник;
  • Обязательно обработайте картер составами, удалив весь жир. Обработайте герметиком;
  • На картер советуем поставить новую прокладку, после чего наносится еще слой герметика;
  • Блок обезжиривается, картер возвращается на законное место;
  • Чтобы проще было крепить его, заверните в разных точках несколько болтов, после чего вверните все остальные;
  • На маховик устанавливается защита, возвращается на свои места защита картера;
  • Залейте обратно масло в систему, запустите двигатель, дайте масло распределиться по узлам.

Обратная сборка

Если провести все манипуляции правильно и предварительно определить, что вышел из строя именно насос, контрольная лампа на приборной панели погаснет.

Масляная помпа играет огромную роль в функционировании смазочной системы двигателя, потому при первых же признаках его поломки немедленно отправляйтесь в гараж, либо доверяйте замену специалистам проверенных станций технического обслуживания.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
