Как работает катушка зажигания

Что из себя представляет катушка зажигания автомобиля

Чтобы обеспечить воспламенение горючей смеси в цилиндрах бензиновой силовой установки, используется внешний источник — электрическая искра, проскакивающая между электродами свечи накаливания. Но между этими электродами имеется определенный зазор, который электрическое напряжение должно пробить. Потому на свечу должно подаваться напряжение большого значения, составляющего десятки тысяч вольт.

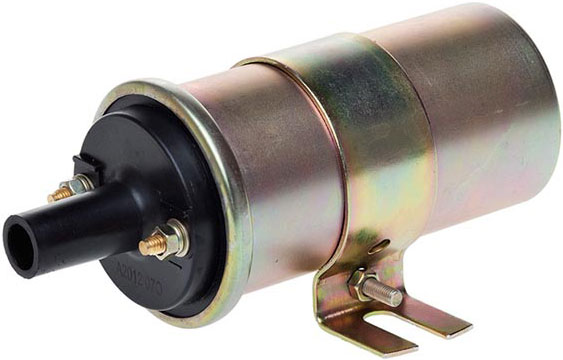

Классическая катушка зажигания

Естественно, бортовая сеть авто не то что не рассчитана, она даже не способна выдать такое напряжение, поскольку не существует портативного источника питания с такими выходными параметрами.

Данная проблема была решена путем включения в систему зажигания специальной катушки, генерирующей высокое напряжение. По сути, катушка зажигания – это устройство преобразующее напряжение низкого значения (6-12 В) в большие значения (до 35 000 В).

Это и является основной функцией данного элемента – генерация импульса высокого вольтажа, подающегося на свечи накаливания.

Достигается генерация напряжения значительных показаний конструкцией самой катушки. Устроена катушка зажигания просто, она состоит она из двух видов обмоток.

Конструкция катушки зажигания

Устройство катушки зажигания

Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или генератора. Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.

Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.

Принцип работы катушки зажигания

Работает катушка зажигания по такому принципу: напряжение, подающееся от источника питания, проходит по виткам первичной обмотки, из-за чего образуется магнитное поле, которое воздействует на вторичную обмотку. Благодаря этому полю в ней формируется импульс напряжения высокого значения. На это значение сказывается большое количество витков данной обмотки, поскольку индукция магнитного поля первой обмотки умножается на количество витков вторичной обмотки. Отсюда и высокое выходное напряжение.

Чтобы увеличить магнитное поле внутри катушки, тем самым обеспечив более высокое выходное напряжение, внутрь катушки помещен железный сердечник.

Видео: Индивидуальная катушка зажигания ВАЗ

Ещё кое-что полезное для Вас:

Поскольку во время работы катушки возможен токовый нагрев обмоток, для охлаждения используется трансформаторное масло, которым заполняется полость корпуса. Крышка ее прилегает к корпусу герметично, поэтому катушка является неразборной. В случае неисправности ремонту она так же не подлежит.

Входное и выходное напряжение катушки не являются главными характеристиками, при помощи которой можно проверить исправность ее. Проверку работоспособности катушки производят по сопротивлению ее витком. При этом у каждой из катушек сопротивление может быть разным. К примеру, катушка может обладать сопротивлением первой обмотки на уровне 3,0 Ом, а вторичной – 7000-9000 Ом. Отклонение при замере от данных значений будет указывать на неисправность катушки. А поскольку она неремонтируемая, то она попросту заменяется.

Выше была описана конструкция катушки общего типа. Устанавливается она на все автомобили имеющие батарейную, бесконтактную и электронную систему зажигания, и оснащаются распределителем, который импульс от катушки направляет на нужный цилиндр.

Двухвыводная катушка

Существует еще два типа катушек – двухвыводные и индивидуальные. Двухвыводные катушки применяются в электронной системе зажигания с прямой подачей искры на свечу.

Двухвыводная катушка. Очень часто применяется на мотоциклах с электронной системой зажигания. Особенностью является наличие двух высоковольтных выводов. Они могут синхронно получать искру от двух цилиндров.

Внутренняя конструкция ее практически не отличается от катушки общего типа. Но выводов для подачи импульса у такой катушки – два. То есть, при работе катушки импульс подается сразу на две свечи. Поскольку при работе силовой установки одновременно конец такта сжатия в двух цилиндрах не может быть, а только в одном цилиндре, то во втором искровой разряд, который проскочит между электродами свечи не будет нести никакой полезной функции – холостая искра. Но при дальнейшей работе мотора ситуация поменяется – во втором цилиндре будет конец такта сжатия и искра необходима, а в первом цилиндре она будет холостой.

Двухвыводная катушка может иметь разные способы подключения к свечам накаливания. Один из способов – подача импульсов посредством двух высоковольтных проводов. Второй – использование одного наконечника и одного высоковольтного провода.

Такая катушка позволяет обойтись без распределителя, но подавать искру она может только на два цилиндра. А обычно у авто используется по 4 цилиндра. Для таких авто используется четырехвыводная катушка, которая сама по себе представляет две двухвыводные катушки, объединенные в один блок.

Индивидуальная катушка зажигания

В зависимости от устройства сердечника, индивидуальные катушки зажигания делятся на два типа – компактные, и стержневые
Компактная (слева) и стержневая (справа) индивидуальные катушки зажигания, устанавливаемые непосредственно над свечами зажигания.

Последний тип используемых на авто катушек – индивидуальные. Такие катушки работают только с одной свечей, но при их использовании из передающей искру цепи исключен один из элементов – высоковольтный провод, поскольку катушка размещается непосредственно на свече.

Она имеет несколько иную конструкцию, но при этом принцип работы остался неизменным.

Устройство индивидуальной катушки зажигания

В ней имеется два сердечника. Поверх внутреннего располагаются две обмотки. Но в этой катушке вторичная обмотка располагается поверх первичной. Внешний сердечник располагается поверх обмоток.

Выходы вторичной обмотки подсоединены к наконечнику, который одевается на свечу. Этот наконечник состоит из стержня, рассчитанного на работу с высоким напряжением, пружины и изолятора.

Чтобы предохранить обмотки от значительных нагрузок, ко вторичной подсоединен диод, рассчитанный на работу со значительным напряжением.

Такая конструкция катушки очень компактна, что дает возможность использовать по одному элементу на каждый цилиндр. А отсутствие ряда других элементов, использующихся в системах, которые оснащаются первыми двумя типами катушек позволяет значительно снизить потери напряжения в цепи.

Это и все выпускающиеся на данный момент катушки зажигания, которыми оснащаются автомобили.

Катушки зажигания — виды, устройство и принцип работы

(Примечание: данная статья является общепознавательной и не привязана к какой либо марке автомобиля)

Задачи катушки зажигания

Катушка зажигания накапливает энергию и вырабатывает высокое напряжение для образования искрового разряда на электроде свечи зажигания.

Функция катушки зажигания основывается на законе индукции: катушка зажигания состоит из магнитомягкого железного сердечника, первичной обмотки из медной проволоки с малым количеством витков (сечением примерно 0,75 мм 2 ) и вторичной обмотки из медной проволоки с большим количеством витков (сечением примерно 0,63 мм 2 ). Соотношение витков составляет примерно 1:200.

Поставляемая от аккумулятора энергия в требуемый момент зажигания отключается от конечной ступени управления. Магнитное поле первичной обмотки переносится на вторичную обмотку. Возникающее во вторичной обмотке напряжение зависят от количества витков. Это высокое напряжение используется для искрообразования на электроде свечи.

При оптимальном составе смеси энергия зажигания должна составлять примерно 0,2 мДж, при более бедной или богатой смеси — примерно 3 мДж. Однако в практике расход энергии гораздо выше.

Вырабатываемая энергия в современных системах зажигания достигает от 60 до 200 мДж. Это означает, что при контакте с проводящими высокое напряжение частями может возникнуть угроза жизни!

Термины в системе зажигания

Аккумулирование энергии: во время цикла заряда катушка накапливает энергию в магнитопроводе. Ток подается — катушка заряжается (цепь первичной обмотки закрыта, цепь вторичной обмотки открыта). В заданный момент зажигания первичная цепь размыкается.

Индуцированное напряжение: любое изменение тока в индуктивности (катушке) изменяет напряжение. Вторично генерируется высокое напряжение.

Высокое напряжение: так же как и в трансформаторе вырабатываемое высокое напряжение зависит от числа витков катушки первично/вто-рично. После достижения необходимого напряжения пробоя происходит разряд катушки с образованием искры (пробой).

Искра зажигания: после поступления высокого напряжения на свечу зажигания накопленная энергия разряжается в искровой канал (цепь первичного тока открыта, вторичного-закрыта).

Время замыкания (заряда катушки)

В контактно-распределительной системе зажигания определяется продолжительность времени, в период которого контакт прерывателя замкнут.

В электронной системе зажигания предписывается продолжительность времени, в период которого первичный ток протекает. Первичная обмотка катушки подключена.

Система зажигания с контактным прерывателем

Электронная система зажигания

РАЗНОВИДНОСТИ КАТУШЕК

На практике в основном встречаются 3 вида: система зажигания с вращающимся распределителем, двухискровая катушка зажигания и одноискровая катушка зажигания.

Стандартная катушка зажигания для двигателей с вращающимся распределением высокого напряжения (ROV)

Управление током заряда через контакт прерывателя. Тут высокое напряжение генерируется центрально от одной катушки зажигания и распределителем зажигания механически распределяется на отдельные свечи зажигания. В современных системах управления двигателем этот вид распределения напряжения уже не актуален.

Двухискровая катушка зажигания (в двигателях с четным числом цилиндров)

Оба соединения высокого напряжения последовательно подключены к двум свечам зажигания, порядок зажигания которых на 360° оборота коленчатого вала смещены друг от друга. Катушка зажигания генерирует искру зажигания одновременно на две свечи зажигания: одна находится в цилиндре, в котором как раз и сжимается воздушно-топливная смесь, а вторая — в цилиндре, который в это время находится в такте выпуска. В цилиндре с высоким давлением (с тактом сжатия) возникает рабочая основная искра зажигания, в менее сжатом (с тактом продувки) — холостая искра зажигания. После 360° оборота коленчатого вала все становится наоборот. В другой паре цилиндров импульс зажигания происходит точно так же, только смещен на 180° оборота коленвала.

Читать еще:  Стук в задней подвеске форд фокус 2

Благодаря последовательному включению одна из обеих свечей работает с положительным высоким напряжением пробоя, а другая — с отрицательным напряжением. Из-за разного направления напряжения электроды свечей зажигания показывают неодинаковые картины обгорания.

На каждый оборот коленвала -2 искры зажигания (основная/ рабочая искра и поддерживаю-щая/холостая искра)

1. Помехоподавляющий штекер 2. Кабели зажигания
3. Соединительный штекер 4. Двухискровая катушка зажигания 2×2

Статическое распределение высокого напряжения с двух-искровой катушкой зажигания

Одноискровая катушка зажигания в полностью электронной системе зажигания

В этом исполнении каждая свеча зажигания приписана к конкретной катушке зажигания, которая «сидит» прямо на изоляторе свечи зажигания. Конструкция делает возможным более филигранное исполнение и размеры. Одноискровые катушки зажигания устанавливаются как на четное, так и на нечетное количество цилиндров: система зажигания все равно синхронизируется сенсором распредвала.

Схема включения одноискровой катушки зажигания

Устройство одноискровой катушки

Одноискровая катушка зажигания вырабатывает в каждый такт по искре зажигания, потому необходима синхронизация с распределительным валом.

Преимущества одноискровой катушки зажигания в полностью электронной системе зажигания

Благодаря прямой передаче напряжения от катушки зажигания на свечу зажигания одноискровая катушка зажигания имеет меньшие потери напряжения и позволяет использовать самый широкий из возможных диапазонов углов опережения зажигания. Кроме того, в такой системе возможен контроль первичной и вторичной цепей системы зажигания и определение перебоев в искрообразовании.

1 Замок зажигания 2 Катушки зажигания 3. Свечи зажигания 4. Блок управления

Статическое распределение зажигания с одноискровыми катушками зажигания

Диоды в цепи высокого напряжения для подавления искры при включении. Вторичная обмотка не может быть проверена омметром.

Видео

Признаки неисправной катушки зажигания

6 признаков неисправной катушки

Самыми частыми причинами может послужить то что используются неправильные свечи зажигания, которые не предусмотренные для использования в данном двигателе, свечи низкого качества.

Свечи не предусмотренные для использования в двигателе могут послужить пробою изолятора что со временем выведет катушку из строя, а так же перегреву катушек. Так же может произойти оплавление каталитического нейтрализатора во впуске.

1. Обратный выхлоп — когда несгоревшее топливо попадает в выпускную систему, появляется густой черный дым. Этот признак появляется на ранних стадиях выхода из строя катушек.

2. Повышенный расход топлива — падает динамика, вы давите на педаль газа сильнее чем обычно, тем самым увеличивается расход топлива. Этот признак так же проявляется при выходе из строя свечей зажигания.

3. Пропуски зажигания — катушки зажигания принимают непосредственное участие в процессе воспламенения смеси, когда катушка пропускает зажигание появляется троение двигателя, вибрация, рывки при движении.

4. Проблемный запуск двигателя — характерен для автомобилей оснащенных одной катушкой зажигания.

5. Загорелся Check — в современных автомобилях возможно появление ошибки с кодом P0351, которая расшифровывается как «неисправность в первичной/вторичной цепи».

6. Остановка работы двигателя — нестабильное, некорректное искрообразование может служить причиной прекращения работы двигателя и невозможности его запустить.

Симптомы неисправной катушки зажигания

  • Периодически троит двигатель, со временем провалы оборотов проявляются сильнее и чаще, на холодную двигатель троит сильнее.
  • Провалы оборотов при резком нажатии на педаль газа.
  • В пасмурную, дождливую погоду троения двигателя происходят чаще.
  • При резком ускорении наблюдается провал мощности, машину кто то держит за зад.
  • Повышенный расход топлива

Как определить неисправную катушку зажигания

  • В тот момент когда двигатель троит нужно по очереди сдергивать катушки зажигания, при отключении исправной катушки провалы усилятся, а при отключении неисправной катушки зажигания изменений наблюдать не будете.
  • Измерение сопротивления обмотки между контактами и выходом на свечу. Сопротивление на неисправной катушке будет сильно отличаться, а так же при снятии свечей обратите особое внимание на свечи так как свеча у неисправной катушки зажигания будет влажной и черной.
  • Check Engine – Ошибка которая может информировать о цилиндре который не воспламеняется или работает неправильно.

Check engine — Ошибка, которая может информировать о цилиндре, который не воспламеняется или работает неправильно. Если у вас имеется в наличии автосканер, можете воспользоваться им для более детального разбора. В большинстве случаев он сможет указать на конкретный цилиндр или, если он не один, нескольких. Из представленных на рынке советуем обратить внимание на Scan Tool Pro Black Edition

К преимуществам данного мультимарочника можно отнести диагностику не только двигателя, но и остальных систем автомобиля.

Профилактика катушек зажигания

Прежде всего это использование правильных свечей так как именно пренебрежение этого правила основная причина выхода катушек зажигания из строя.

Со временем наконечники катушек трескаются и свечу начинает пробивать что собственно тоже является причиной выхода катушки из строя, троению двигателя и потери мощности, а так же появляется коронный разряд и черный нагар, в данной ситуации наконечники можно оживить например обмотав их изоляционной лентой но лучше заменить их.

Свечи зажигания хорошего качества но неправильно подобраны по калийному числу т.е. горячие и холодные свечи.

Катушка зажигания: источник высоковольтного импульса для свечей

В любом бензиновом двигателе с искровой системой зажигания присутствует одна или несколько деталей, формирующих высоковольтные импульсы для свечей — катушки зажигания. Все о катушках зажигания, их типах, конструкции и принципе действия, а также об их верном выборе и монтаже — читайте в данной статье.

Что такое катушка зажигания?

Катушка зажигания — элемент системы зажигания бензиновых двигателей; повышающий импульсный трансформатор, обеспечивающий преобразование импульсов тока низкого напряжения в импульсы тока высокого напряжения, достаточные для образования искры (электрической дуги) в электрических свечах зажигания.

В бензиновых силовых агрегатах находят применение различные по принципу работы и конструкции системы зажигания — обычные контактные, контактно-транзисторные, бесконтактные и электронные (микропроцессорные). В контактных системах зажигания используются механические прерыватели (обычно объединенные с высоковольтными распределителями), в бесконтактных — прерыватели на основе датчиков Холла или иных устройствах, а в электронных — электронные распределительные и управляющие устройства. Однако во всех системах зажигания, независимо от их типа и схемы, применяется один и тот же элемент, объединяющий низковольтную и высоковольтную части — катушка зажигания.

Катушка зажигания выполняет одну основную функцию — формирование высоковольтного импульса (в пределах 25-35 тысяч вольт) тока, который подается на свечу зажигания. Данный импульс обеспечивает образование искры в искровом зазоре и, как следствие, к воспламенению топливно-воздушной смеси. От состояния и работы катушек зажигания зависит функционирование мотора, неисправные катушки должны без промедления заменяться. Но прежде, чем идти в магазин за новыми деталями, следует разобраться в существующих типах катушек, их устройстве и принципе работы.

Типы, конструкция и принцип работы катушек зажигания


Контактная система зажигания


Бесконтактная система зажигания

Используемые в настоящее время катушки зажигания можно разделить на несколько типов по конструкции и применяемости:

  • Общие или распределительные катушки — одна катушка на весь двигатель или на один ряд цилиндров;
  • Общие катушки, объединенные в модули зажигания — одна катушка на весь двигатель или на ряд цилиндров без дополнительных деталей;
  • Индивидуальные катушки — по одной катушке на каждую свечу;
  • Катушки с двойной искрой (сдвоенные) — по одной катушке на две свечи.

Независимо от типа, все катушки зажигания имеют принципиально одинаковую конструкцию и принцип работы. Катушка является повышающим импульсным трансформатором, состоящим из двух обмоток — низковольтной и высоковольтной. Низковольтная обмотка имеет относительно небольшое число витков (100-150), выполненных проводником большого сечения, она включена в низковольтный контур системы зажигания, также включающий в себя аккумулятор, генератор и прерыватель тока. Высоковольтная обмотка имеет значительно больше витков (до 30 тысяч) провода малого сечения, она включена в высоковольтный контур системы зажигания, в который входя свечи и дополнительные детали (распределитель и другие).

Работает катушки зажигания следующим образом. Контактным, бесконтактным или электронным прерывателем в соответствии с частотой вращения коленчатого вала формируются импульсы постоянного напряжения, которые подаются на первичную (низковольтную) обмотку катушки. Так как сила тока в импульсе не постоянна, а резко возрастает и падает, то в силу вступает закон электромагнитной индукции — именно поэтому вокруг обмотки на краткий момент создается переменное магнитное поле. Под действием переменного магнитного поля во вторичной обмотке также возникает ток, а так как в этой обмотке содержится в тысячи раз больше витков, то и напряжение в ней значительно выше. В результате протекание низковольтного импульса в первичной обмотке катушки зажигания приводит к возникновению высоковольтного импульса в ее вторичной обмотке.

Конструктивно катушки различных типов несколько отличаются. Классическим вариантом являются общие (распределительные) катушки зажигания, которые применялись на первых ДВС с искровой системой зажигания, и все еще не потеряли своей актуальности. Основу данного устройства составляют две обмотки из изолированного (эмалированного) медного провода, расположенные на общем металлическом сердечнике (магнитопроводе). Катушки заключены в цилиндрический корпус, на одном торце которого располагается крышка с клеммами. Для защиты от электрического пробоя корпус вместе с катушками может заполняться трансформаторным маслом или иным специальным электрическим составом. В средней части крышки располагается клемма высокого напряжения для подключения к распределителю, а по бокам крышки находятся клеммы для подключения первичной обмотки к прерывателю и концов первичной и вторичной обмоток к массе.

Читать еще:  Не заводится пежо 307

Общая катушка зажигания подключается к свечам зажигания через распределитель (трамблер), который обеспечивает подачу высоковольтных импульсов на свечи того цилиндра, в котором в данный момент завершается такт сжатия и необходимо воспламенение горючей смеси. Последовательно первичной обмотке может включаться добавочное сопротивление в виде мощного резистора — это ограничивает ток в данной обмотке на низких оборотах коленвала. Наличие добавочного сопротивления предотвращает чрезмерный нагрев катушки и насыщение ее магнитопровода.

Разновидностью общей катушки является модуль зажигания, который применяется на бесконтактных системах зажигания с электронным управлением. В таком модуле объединены катушка (одна или несколько), прерыватель и распределитель (не всегда), он обеспечивает формирование и распределение высоковольтных импульсов по свечам зажигания, при этом значительно упрощает всю систему и экономит место. Модули зажигания могут быть как общими для всего двигателя или ряда цилиндров, так и раздельными — только для двух цилиндров, что делает их схожими со сдвоенными катушками.

Индивидуальные катушки зажигания имеют более компактный корпус, разделенный на две части: корпус с катушкой и расположенный снизу переходник для монтажа на свечу зажигания. В верхней части устройства располагаются обмотки на общем сердечнике, здесь же находится стандартный электрический разъем для подключения первичной обмотки и массы. В нижней части детали располагается трубчатый переходник со стандартной свечной клеммой, посредством которого катушка устанавливается и подключается к свече.

Как общие, так и индивидуальные катушки могут выполняться в двухискровом варианте (со сдвоенной искрой). Такие катушки имеют одну вторичную обмотку с двумя выводами, соединенными со свечами. Сдвоенные катушки зажигания объединяют в себе преимущества общих и индивидуальных: они позволяют устранить из системы зажигания высоковольтный распределитель, но не слишком увеличивать число катушек. Во время работы двигателя высоковольтные импульсы от одной катушки подаются сразу на две свечи, при этом воспламенение горючей смеси происходит только в одном цилиндре, так как во втором цилиндре в этот момент происходит другой такт.

Сегодня существуют и другие варианты катушек зажигания (в том числе выполненные в виде модулей — реек зажигания для установки на один ряд цилиндров), однако все они имеют описанное выше устройство, а их работа не отличается от работы других катушек.

Как правильно подобрать и заменить катушку зажигания

Катушка зажигания подвергается воздействию высоких напряжений, значительных механических и тепловых нагрузок, поэтому в ней довольно часто возникают различные неисправности. Наиболее часто приходится сталкиваться с обрывами обмоток и, наоборот, замыканиями их витков. Данные неисправности проявляются сложным запуском двигателя, его неравномерной работой или полным выходит из строя. Если в моторе применяется общая катушка, то при ее неисправности запуск будет полностью невозможен, а при сдвоенных или индивидуальных катушках будет нарушена работа одного или нескольких цилиндров. При появлении подозрений на неисправность катушки, можно произвести простейшую диагностику.

В первую очередь, катушку зажигания следует снять и осмотреть на предмет наличия повреждений. Затем нужно проверить сопротивление ее обмоток. Как правило, сопротивление первичной обмотки невелико — в пределах 0,4-4 Ом, а сопротивление вторичной обмотки намного выше — в пределах 5-15 кОм. Если омметр показывает значительно меньшее сопротивление, то в обмотке наблюдается замыкание витков, а если сопротивление бесконечно, то в обмотке обрыв. В любом из этих случаев катушка не подложит ремонту, а просто меняется на новую.

На замену следует брать катушку зажигания того же типа и модели (и каталожного номера), что были установлены на автомобиле ранее — только так можно гарантировать, что деталь встанет на свое место и создаст высоковольтные импульсы с необходимыми характеристиками. Замена катушки должна выполняться в соответствии с инструкцией по ремонту автомобиля, обычно эта работа сводится к отключению от катушки всех проводов и ее демонтажу с последующей установкой новой детали. При этом необходимо снять клемму с аккумулятора, а в некоторых автомобилях придется убрать и некоторые мешающие детали. При верном выборе катушки и ее замене вся система зажигания будет надежно работать на всех режимах.

Виды, устройство и принцип работы катушки зажигания

Главным элементом системы зажигания, то есть воспламенения топливовоздушной смеси, в двигателях внутреннего сгорания является катушка зажигания или трансформатор. С ее помощью подается высокое напряжение на свечи, что приводит к возникновению искры. Если катушка неисправна, нарушается работа всей системы зажигания, двигатель может существенно снизить свою мощность или совсем перестать работать.

  1. Принцип работы катушки зажигания
  2. Виды катушек зажигания
  3. Классическая конструкция катушки зажигания
  4. Конструктивные отличия индивидуальных катушек
  5. Двухвыводные катушки зажигания
  6. Сухие и маслозаполненные катушки
  7. Срок службы и неисправности катушек зажигания

Принцип работы катушки зажигания

Основной задачей катушки является преобразование низкого напряжения, подаваемого от аккумулятора автомобиля (порядка 12 вольт), в высокое (до 25-30 тысяч вольт).

Иными словами, устройство типовой катушки зажигания фактически представляет собой аналог импульсного повышающего трансформатора, работа которого осуществляется следующим образом.

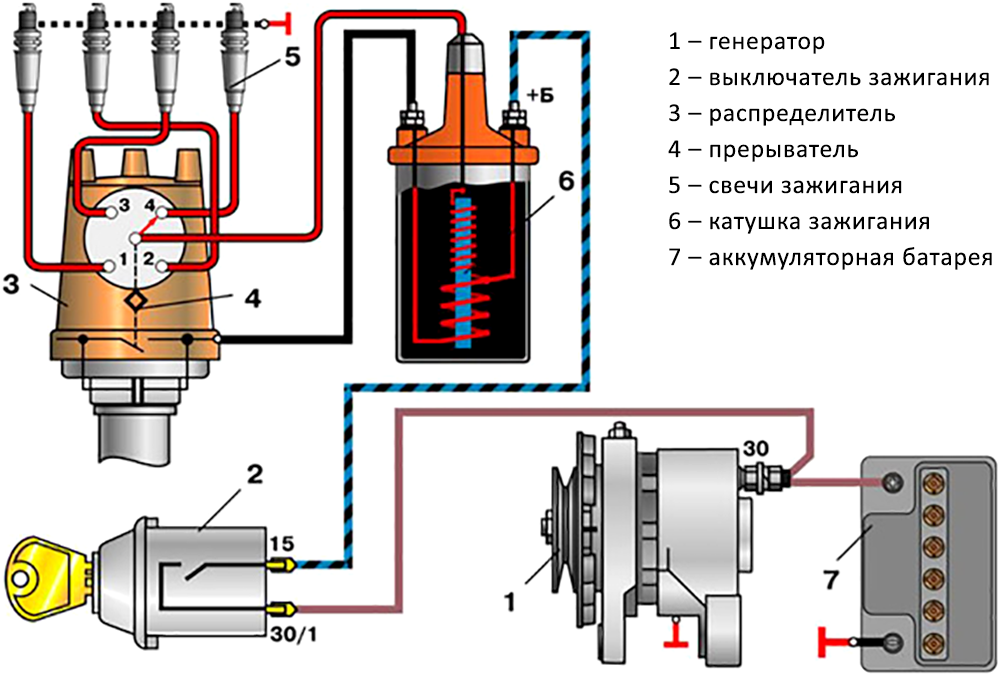

Схема работы катушки зажигания в автомобиле

При повороте ключа зажигания сеть замыкается, и низкое напряжение подается на первичную обмотку трансформатора. Она обладает меньшим количеством витков и выполнена из толстого провода. Прохождение тока по первичной обмотке вызывает возникновение магнитного поля, в котором накапливается энергия. При прерывании цепи первичной обмотки (например, механическим прерывателем), магнитное поле создает высокое напряжение во вторичной обмотке. Она, в свою очередь, имеет большее количество витков и выполнена из тонкого провода.

Затем высокое напряжение в виде импульса поступает к распределителю, который разделяет его и подает к электродам свечей зажигания. Между электродами образуется искра, воспламеняющая топливовоздушной смесь.

Расположение катушки зажигания зависит от ее типа и компоновки моторного отсека. В современных автомобилях для каждой свечи зажигания предусмотрена своя катушка, так называемая индивидуальная. Она надевается непосредственно на свечу и устанавливается на клапанной крышке двигателя. Общие или двухвыводные катушки обычно располагаются сбоку от верхней части мотора. Основная идея заключается в том, чтобы сократить длину высоковольтных проводов. Подробнее о типах катушек ниже.

Виды катушек зажигания

Основными параметрами катушек зажигания являются следующие характеристики:

  • Индуктивность первичной обмотки – способность накапливать энергию.
  • Коэффициент трансформации – во сколько раз увеличивается напряжение, подаваемое от аккумулятора.
  • Сопротивление обмоток. Для каждой модели есть свой диапазон, так для обмотки низкого напряжения сопротивление может быть 3-3,5 Ом, а для обмотки высокого – 5000-9000 Ом.
  • Энергия образующейся искры.
  • Напряжение пробоя – величина высокого напряжения катушки, при котором на электродах свечи происходит пробой воздушного зазора и формируется искра.

Наибольшее распространение получили три вида конструкций катушек зажигания: общая, индивидуальная и двухвыводная.

Классическая конструкция катушки зажигания

Самые простые катушки имеют две медные обмотки до 150 витков в первичной и до 30000 во вторичной. Обе обмотки изолированы, что предотвращает возникновение короткого замыкания.

Корпус представляет собой стакан с крышкой, на которую выведены контакты первичной обмотки. Вторичная обмотка расположена внутри первичной и соединена одним концом с обмоткой низкого напряжения.

Второй конец также выведен на крышку бобины и предназначен для подключения цепи, соединяющей трансформатор со свечой. Внутри обмоток находится железный сердечник, увеличивающий силу формирующегося внутри магнитного поля.

Такие конструкции на сегодняшний день практически не применяются в автомобилестроении. Однако их еще можно встретить при ремонте старых авто и других транспортных средств.

Конструктивные отличия индивидуальных катушек

Этот тип используется преимущественно в электронных системах. Принцип работы индивидуальной катушки зажигания аналогичен классической. Конструктивно она также имеет обмотки высокого и низкого напряжения, но в отличие от классической схемы, первичная находится внутри вторичной. Также, вместо одного сердечника, их два – внешний и внутренний.

Индивидуальные катушки зажигания. Компактная (слева) и стержневая (справа)

Первый находится внутри первичной обмотки, а второй – вокруг вторичной. Обмотка высокого напряжения индивидуальных катушек зажигания оснащается специальным диодом. Он отсекает токи высоких напряжений.

Индивидуальные катушки разделяют на два типа, которые отличаются конструкцией сердечника: компактные и стержневые. Последние могут объединяться в модули по четыре штуки. За один цикл индивидуальная катушка формирует одну искру, что обуславливает необходимость синхронизации всех катушек относительно распредвала двигателя.

Двухвыводные катушки зажигания

Конструкция сдвоенной (двухвыводной) катушки зажигания аналогична классической схеме, но единственным отличием является наличие двух выводов от обмотки высокого напряжения. Такая конструкция позволяет формировать искру одновременно на двух свечах (на два цилиндра двигателя). В первом из них зажигание происходит в конце такта сжатия топливовоздушной смеси, а во втором – на этапе выпуска отработавших газов (вхолостую).

Двухвыводная катушка зажигания

Такие конструкции используются в двигателях с четным числом цилиндров. Они позволяют упростить систему зажигания, а также исключить из схемы распределитель. Подключаются сдвоенные трансформаторы двумя способами:

  • оба контакта соединяются со свечами высоковольтной проводкой;
  • один контакт соединен наконечником (напрямую со свечой), а второй – высоковольтной проводкой.
Читать еще:  Как выставить зажигание на приоре

Для четырехцилиндровых двигателей могут применяться четырехвыводные катушки, которые фактически являются системой из пары двухвыводных.

Сухие и маслозаполненные катушки

В классической конструкции катушки системы зажигания внутреннее пространство заполнено трансформаторным маслом. Это необходимо для того, чтобы под действием тока ее обмотки не перегревались. Сам корпус такой бобины изготавливается из металла, что не всегда рационально.

Поэтому в большинстве современных автомобилей используется альтернативная конструкция – «сухой» трансформатор. Она не имеет корпуса, а покрыта слоем эпоксидного компаунда, который служит одновременно и корпусом, защищающим от загрязнений и влаги, и системой охлаждения.

Помимо этого, в ряде импортных автомобилей используются комбинированные модели, объединяющие контактный коммутатор и сухую катушку или же предполагающие интеграцию катушки в распределитель.

Срок службы и неисправности катушек зажигания

Теоретически современные катушки зажигания имеют срок эксплуатации 60-80 тысяч километров пробега автомобиля. Однако реальные показатели во многом зависят от условий эксплуатации. Причин возникновения неисправностей может быть множество:

  • Короткое замыкание на обмотках.
  • Перегрев катушки.
  • Износ в результате длительной эксплуатации или повышенной вибрации.
  • Превышение времени зарядки. Чаще всего это происходит когда аккумулятор автомобиля не обеспечивает нужного уровня напряжения.
  • Разгерметизация основных узлов двигателя и топливной системы.
  • Повреждение корпуса.

В современных автомобилях бортовой компьютер сигнализирует о неисправности катушки включением на приборной панели индикатора Check Engine. Помимо этого, признаками нарушения работы являются:

  • Отклонение сопротивления обмоток трансформатора от нормативной величины. Диагностируется при помощи тестера.
  • Периодический или полный отказ одного или нескольких цилиндров двигателя, что снижает его мощность.
  • Ухудшение работы ДВС при холодной (морозной) погоде или при высокой влажности воздуха.
  • Отказ в работе двигателя при резком нажатии на педаль газа.
  • Слабый разгон автомобиля.

Из-за особенностей конструкции ремонт катушек зажигания невозможен, и при обнаружении неполадок они просто меняются на новые. Проводить диагностику состояния и их замену лучше в сервисных центрах, поскольку от точности работы этого элемента системы зажигания зависит работа двигателя и автомобиля в целом.

Как работает катушка зажигания в автомобиле?

Подаваемая в цилиндры двигателя горючая смесь воспламеняется искрой, проскакивающей в нужный момент между электродами свечи. Столь мощный искровой разряд создается электрическим импульсом высокого напряжения. Чтобы понять, как это реализовано в автомобиле, стоит изучить конструкцию и принцип работы катушки зажигания, играющей в данном процессе главную роль.

Зачем нужна катушка?

Для своевременного и полного сжигания топливовоздушной смеси в цилиндре необходимо выдержать ряд условий:

  • мощность электрического разряда порядка 20 тыс. вольт;
  • подача импульса на свечу при достижении поршнем верхней точки с опережением 5° оборота коленчатого вала;
  • зазор между электродами – 0,8–1,0 мм.

За выполнение первого условия отвечает именно высоковольтная катушка. Общеизвестно, что напряжение бортовой сети транспортных средств составляет 12 В, на некоторых грузовиках (например, КаМАЗ) – 24 В. Подобные характеристики не подходят для уверенного искрообразования.

Чтобы создать мощную искру, пробивающую воздушную прослойку шириной 1 мм, низкое напряжение необходимо преобразовать и создать более высокий потенциал – около 20 кВ. Для этого служит высоковольтная катушка зажигания, которая работает в составе системы следующим образом:

  1. Когда поршень в одном из цилиндров приближается к верхней мертвой точке (ВМТ), завершается такт сжатия.
  2. Электронный блок управления, получающий информацию от датчика положения коленчатого вала, дает команду на искрообразование, отправляя сигнал размыкающему реле.
  3. В режиме ожидания катушка постоянно находится под напряжением бортовой сети – 12 В. Реле по команде контроллера размыкает данную цепь и питание обмотки прекращается.
  4. В момент разрыва элемент вырабатывает высоковольтный импульс, отправляемый по изолированным проводам к электродам соответствующей свечи.

Справка. Описанный алгоритм применяется на автомобилях с прошлого века. Тогда разрыв цепи питания обеспечивал кулачковый вал распределителя зажигания, размыкающий контакты механическим способом.

Отсюда становится понятно назначение катушки зажигания – образование кратковременного высоковольтного импульса, пользуясь низким напряжением от аккумуляторной батареи. Как это происходит внутри элемента, читайте в следующем разделе.

Конструкция и принцип действия

Устройство рассматриваемого элемента системы зажигания выглядит так:

  • металлический сердечник подключен к основному контакту, соединяемому с центральным электродом свечи зажигания посредством высоковольтного провода;
  • вокруг сердечника выполнена вторичная обмотка, состоящая из большого числа витков тонкого медного проводника с изоляцией;
  • поверх вторичной обмотки предусмотрен слой диэлектрика и небольшое количество витков толстой медной проволоки – первичная обмотка;
  • сердечник с обмотками помещен внутрь герметичного пластикового корпуса, наполненного трансформаторным маслом;
  • обмотки подключены по последовательной схеме, 2 соединенных конца выведены на одну внешнюю клемму, два других – на отдельные контакты.

Примечание. Характеристики обмоток – толщина провода и количество витков отличаются в зависимости от марки и модели авто. Число витков первичной обмотки редко превышает 150, вторичной – 30 тыс.

К центральной клемме катушки присоединен высоковольтный провод, идущий к распределителю зажигания либо прямо на свечу. Оставшиеся контакты подключаются к минусовой клемме аккумулятора (массе) и плюсовому проводу цепи низкого напряжения.

Принцип действия повышающей катушки основан на эффекте электромагнитной индукции – создании постоянного поля вокруг сердечника. Как искрообразование реализовано на практике:

  1. К первичной обмотке после включения зажигания подводится напряжение 12 В от аккумулятора. Возникает электромагнитное поле, усиливаемое железным сердечником.
  2. Когда стартер проворачивает коленчатый вал и какой-либо поршень доходит до ВМТ, электроника посредством реле разрывает низковольтную цепь питания.
  3. Разрыв цепи провоцирует образование кратковременного импульса внутри второй многовитковой обмотки. В этот момент напряжение на катушке зажигания достигает 20 тыс. вольт и более.
  4. Ток передается на свечу, проскакивает искровой разряд и топливная смесь поджигается. Двигатель заводится.

После запуска двигателя первая обмотка питается от генератора, а вторичная непрерывно вырабатывает новые импульсы, поочередно направляемые распределителем к свечам всех цилиндров.

Виды высоковольтных элементов

Выше представлено описание простой конструкции повышающего напряжение трансформатора, обеспечивающего разрядами все цилиндры двигателя. Куда направить каждую последующую искру, определяет трамблер, он же – главный распределитель зажигания.

В современных моторах, управляемых электроникой, трамблеры не ставятся и применяются другие разновидности катушек:

  • с двумя контактами высокого напряжения;
  • индивидуальные.

Первый тип внешне напоминает обычный трансформатор со стальным сердечником, собранном из Ш-образных пластин. Функциональное отличие – подача импульса одновременно на 2 клеммы, подключенные к свечам двух цилиндров. Поскольку такты сжатия в них происходят в разные моменты, устройство создает искру на электродах обеих свечей. В одной камере происходит воспламенение, в другой разряд проскакивает вхолостую.

На четырехцилиндровый силовой агрегат ставится 2 двухвыводных трансформатора, образующих так называемый модуль зажигания. На многих марках автомобилей он представляет собой единую деталь, куда подключены все провода низкого и высокого напряжения.

Справка. Существует и другая схема подключения – на каждую свечу отдельный двухвыводной трансформатор, присоединенный одним изолированным проводом.

Устройство катушки зажигания индивидуального типа в корне отличается от предыдущих конструкций:

  • первичная и вторичная обмотка поменялись местами – вторая находится сверху;
  • габариты устройства существенно уменьшились;
  • мини-катушка устанавливается прямо на центральный контакт свечи;
  • высоковольтные провода отсутствуют.

Количество индивидуальных трансформаторов зависит от числа цилиндров силового агрегата – на каждую свечу ставится отдельная катушка. Преимущество данного устройства – отсутствие потерь и пробоев на участке от источника импульсов до свечных электродов, то бишь, – на бронепроводе. Второе достоинство – снижение стоимости ремонта: заменить один малый трансформатор дешевле и проще, чем весь модуль зажигания.

Принцип работы индивидуальных элементов остается неизменным – разрыв низковольтной цепи создает в многовитковой обмотке скачок напряжения, сразу передаваемый на электроды свечи зажигания. Для защиты от перегрузок в цепь включен полупроводниковый диод.

О неисправностях и способах устранения

Модули зажигания можно смело отнести к деталям длительного использования. При правильной эксплуатации минимальный ресурс элемента составляет 100 тыс. км пробега машины. Нередко повышающий трансформатор работает в течение всего срока службы транспортного средства.

В процессе эксплуатации катушки необходимо помнить о следующих моментах:

  1. Причиной преждевременной поломки элемента часто становится длительный перегрев.
  2. С годами свойства изоляционных материалов внутри обмоток ухудшаются. Повышается вероятность межвиткового замыкания, ведущего к перегреву и перегоранию проводников.
  3. В силу особенностей конструкции высоковольтная катушка не подлежит ремонту и восстановлению. Некоторые модели можно разобрать и попытаться устранить обрыв или замыкание, но практика показывает, что надежнее и дешевле поставить новую запчасть.
  4. Для нормальной работы элемента и стабильного искрообразования нужно обеспечить минимальное напряжение бортовой сети 11,5 вольт. Если из-за неисправности генератора либо разрядки аккумуляторной батареи вольтаж не достигает нормы, износ трансформатора ускоряется.
  5. По той же причине уменьшается мощность искрового разряда на электродах свечей, рабочая смесь воспламеняется и сгорает хуже.
  6. Пробой изоляции или обрыв высоковольтных проводов, вызывающий искрение на кузов машины, сокращает срок службы катушки. Если игнорировать неполадку в течение длительного времени, она придет в негодность.
  7. Мини-катушки индивидуального типа иногда выходят из строя из-за вибрации силового агрегата. Причина – внутренний обрыв проводников.

За модулем зажигания необходимо следить, чтобы из-за неисправностей двигателя на корпус устройства не попадало горячее масло либо охлаждающая жидкость. Не держите долго включенное зажигание – при этом греется обмотка катушки и разряжается аккумулятор.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
