Как поменять тросик спидометра

Как заменить тросик спидометра

  1. Причины неисправности спидометра
  2. Выявление причины поломки
  3. Процесс замены
  4. Видео

Невозможно найти современную машину, в которой нет спидометра. Это очень важный прибор, показания которого непрерывно указывают водителю моментальную скорость, с которой движется его транспортное средство. В случае неисправности данного устройства жизнь водителя и пассажиров может быть в опасности по причине того, что водителю трудно будет соблюдать установленный скоростной режим и правила дорожного движения. Каждый автолюбитель должен следить за техническим состоянием спидометра и в случае необходимости уметь самостоятельно определить причину поломки и устранить ее. В частности мы расскажем, как заменить тросик спидометра в случае его обрыва без привлечения сторонних специалистов на автомобилях марки ВАЗ.

Причины неисправности спидометра

Стрелки на нуле

Существуют две причины, по которым спидометр может выйти из строя:

  • неисправность механизма прибора;
  • обрыв троса привода спидометра.

Обрыв троса

Мы остановимся более подробно на втором варианте, потому что в первом случае лучше всего не чинить прибор самостоятельно, а приобрести новый спидометр.

Выявление причины поломки

Снятие панели

Перед тем как приступать к замене троса, нужно демонтировать спидометр для выявления причины его поломки. Если на транспортном средстве установлен современный прибор измерения скорости, имеющий округлую форму, то начинать нужно со снятия приборной панели. Для этого откручиваются крепления, фиксирующие накладки рулевой колонки, после чего данные элементы декора салона аккуратно снимаются. Демонтажу подлежит и резиновый уплотнитель замка зажигания. Далее на передней панели следует найти два отверстия, в которых утоплены скобы крепления. В эти отверстия вставляются две отвертки с прямым шлицем, после чего передняя панель поддевается и снимается со своего посадочного места, открывая беспрепятственный доступ к прибору измерения скорости.

Проверяем исправность тросика

Чтобы демонтировать спидометр более ранней версии нужно вытащить защитную решетку воздуховодных каналов печки или каналов обдува лобового стекла. В образовавшемся проеме будут видны удерживающие панель фиксаторы, на которые необходимо нажать и потянуть приборный щиток на себя.

После снятия передней панели можно приступить к осмотру спидометра. Установить причину его поломки достаточно просто: для этого необходимо некоторое время прокручивать трос и наблюдать за поведением стрелки прибора. Если ее вращение происходит без рывков, прямо пропорционально усилию, которое прилагается для прокрутки троса, то можно с уверенностью сказать, что трос нуждается в замене.

Если движение стрелки осуществляется рывками, или она совсем не реагирует на вращающийся трос, то вероятнее всего механизм спидометра вышел из строя и подлежит замене.

Процесс замены

Отсоединяем от редуктора

В первую очередь старый трос надо отсоединить от редуктора. Для этого необходимо отыскать место соединения, которое находится под кузовом транспортного средства в районе КПП, и открутить болт, фиксирующий трос. Далее откручивается прижимная гайка, соединяющая трос со спидометром.

После проведения данных процедур можно начинать установку нового троса.

Перед прокладкой нового троса специалисты рекомендуют нанести на трос слой смазки, которая будет защищать его от преждевременного износа.

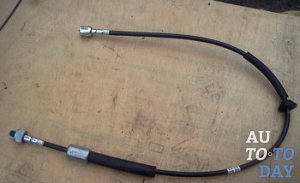

Новый тросик

Новый трос следует аккуратно втянуть в салон и подключить к спидометру, после чего приборная панель собирается в обратной последовательности.

Во время покупки нового троса спидометра обязательно надо уделить внимание его длине. Нельзя устанавливать трос, длина которого в большую или меньшую сторону отличается от длины оригинального троса.

Видео

Порядок замены тросика спидометра подробно описан ниже:

Замена тросика спидометра на ниве 21213

Стройка и ремонт, грибы и рыбалка, домоводство и здоровье

Замена троса спидометра на Ниве

Здравствуйте уважаемые самоделкины.

Как-то пару раз обращался к знакомым автомастерам с просьбой заменить на моей Ниве трос спидометра, но энтузиазма и понимания не встретил, видимо дёшево да канительно, и после плугода жизни без спидометра пришёл к неутешительному умозаключению — придётся менять самому.

Оказалось — ничего страшно, и сейчас покажу как это делается.

Трос спидометра на Ниве одним концом крепится в приборной панели, а другим к раздатке, поэтому для его замены потребуется яма, эстакада, или подъёмник.

Можно поддомкратить машину на чурбаки, что я и сделал.

Начинаем снизу, иначе невозможно будет вытащить приборную панель (я по незнанию начал сверху, но вам это уже не грозит).


Колпачок троса спидометра откручивается и снимается вручную, но если будет заедать, можно пассатижами, но без сильного нажатия.

Остаётся порезать стяжки, которыми к тросу притянута эл. подводка датчика скорости, и можно переходить на верх, так как трос освобождён, и вообще-то его уже, при желании, можно вытащить в салон, но пока погодим.

В салоне заглядываем под рулевую колонку и выворачиваем два самореза которыми крепится облицовка приборной панели

Сверху облицовка крепится металлическими клипсами, так что без саморезов она просто с усилием вынимается, после чего выворачиваются длинные пластмассовые гайки болтов крепления самой панели, и вся она вытягивается наружу.

Если панель не захочет выниматься, то надо поддёрнуть трос снизу, так как только он может её удерживать.

Делается это прямо в салоне. Трос в салоне проходит слева от печки, вот там и нужно подтянуть его вверх.

После этого панель спокойно вынется и трос можно будет легко отсоединить от спидометра.


Теперь можно выдернуть трос, но тут ждёт небольшая засада. Уплотнительную резинку, сквозь которую он проходит, снять практически невозможно, поэтому остаётся один вариант: сломать верхний колпачок и выдернуть трос снизу. Затем и резинка легко выдавится.

Старый трос снят. теперь в обратном порядке устанавливаем новый. Для простой Нивы он имеет вот такой вид и размер и на авторынке его называют длинным.

Сначала снизу просовываем его в салон, крепим к спидометру, собираем панель, крепим к раздатке, снизу подправляем уплотнительную резинку и крепим к тросу стяжками эл. подводку датчика скорости.

Всё, трос спидометра заменён, можно выезжать на тестирование

Ехал я домой с города и как то сразу не обратил внимания что стрелка спидометра лежит на 0 нуле. ( тоесть на 10км) на 21 ниве так.
Приезжаю домой снимаю панель и вытаскиваю обломок троса спидометра. (Ага… Трос навернулся) Еду покупаю трос прошу на 2121 в магазине и звоню на работу знакомому попроситься заменить трос.
Он даёт добро.

(День N°1)
На следующий день еду в гаражный бокс на работу к водителям . Загоняю машину меняю трос. Выезжаю. Спидометр работает счастливый еду домой.
На пол пути спидометр отказывает снова. Останавливаюсь на обочине включаю аварийку откручиваю трос от спидометра все на месте . Вытаскивают трос немного из оболочки и утапливаю доконца обратно ( может вышел из зацепления в квадратной трубке внизу) Прикручиваю и трогаюсь дальше. — Спидометр начало начал показывать затем опять упала стрелка.

Приезжаю домой снова откручиваю трос от спидометра и немного вытаскивая его из оболочки на 8-10 СМ запихиваю обратно прикручиваю обратно. и спидометр опять то показывает то нет. При движении с открученым тросом он нормально крутиться сам трос а когда прикручиваю спидометр не кажет или временами сначало начнёт и потом перестаёт. Думаю блин видно трос коротковат не хватает зацепления внизу.

(День N°2)
Покупаю трос от 21213 он длиннее на 10 см аж. Еду в боксы на работу меняю Трос на от 213 нивы и такая же песня спидометр молчит. Тогда я вскрываю крышку на раздатке куда прикручивается трос шестерня пластиковая в нормальном состоянии вершинки на ней тоже. Все прикручиваю обратно и еду домой.

Читать еще:  Не заводится в мороз рено меган 2

По пути уже незная что делать грешу на спидометр. Покупаю спидометр.

(День N°3)
Опять договариваюсь на заезд на яму.
Приезжаю меняю спидометр на новый и обратно переставляя трос от 2121. Так как 213 длиннее и побоялся что так как он длинный изгибать его пришлось сильнее и он где-нибудь на изломе опять переломиться

От замены спидометра Эффекта нет. Я злой… незная что делать, уже отчаялся поехал в магазин за шестирней привода спидометра. Но сначало решил провести эксперемент по пути. Открутил трос нового спидометра вытащил его из под панели и вставил прикрутил к старому и положил его возле рычагов. Изредка брал в руки по дороге до магазина смотрел на движения стрелки. И о чудо стрелка начала подниматься и без траблов. Купил я шестерню привода. Не стал ничего менять просто перекрутил трос на панель обратно к новому а старый убрал в гараж.

Вот такие чудеса бывают с нивой. 3 дня я мучался с ней только деньги выкинул зря на ещё один трос от 213 нивы и новый спидометр.
Завелся там чтоли кто то барабашка наверное … Который вечно пакостит мне
.
Всем спасибо кто дочитал до конца. Очередную мою историю Всем отличной дороги и не гвоздя не жезла.

По пути задам вопрос : как накрутить километраж на новом спидометре чтоб было как на старом

Покажем наглядную фото и видео инструкцию, как своими руками заменить трос спидометра на автомобиле Нива ВАЗ 2121

Поднимаем машину на подъёмнике или заезжаем на смотровую яму. Снизу при помощи пассатижей откручиваем гайку, которая держит трос:

После откручивания гайки, была выяснена причина неисправности спидометра, у троса оборвана жилка. Старый трос мы будем вытаскивать из под низа. Разбираем панель приборов:

У панель разбита и он прикрутил саморезы от себя. Откручиваем гайку крепления спидометра в щитке приборов:

Выводим трос вниз через это отверстие в полу:

Новый трос заводим снизу вверх, снимаем защитный колпачок и прикручиваем.

Внимание! Как правило новый трос из магазина продаётся без смазки, в наших условиях он долго не ходит и через пару лет сгнивает. Обязательно вытащите его и добавьте своей смазки, идеальным вариантом будет 24 Литол. Нигрол использовать нельзя, зимой он подмерзает и становиться как пластилин.

Видео замена троса спидометра Нива

Резервное видео как заменить трос спидометра НИВА

Замена троса спидометра на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Трос спидометра – используется только лишь в механических спидометрах, в новых автомобилях таких как Лада Калина например, такие тросы уже не ставят, а вместо них датчик скорости стоит но и на некоторых автомобилях семейства Самара такие датчики тоже устанавливались, а именно на все инжекторные Самары, но это не говорит о том что если датчик в коробке установлен, то значит троса нет, как мы уже сказали это всё от того зависит, какая комбинация приборов у вас в автомобиле стоит, на инжекторных девятках ставилась комбинация с высокой панелью и комбинация с панелью евро (Это на которой торпеда от автомобиля ВАЗ 2114 идёт), так вот на комбинации приборов которая с высокой панелью идёт, установлен и сам датчик (Если автомобиль инжекторный) и трос, трос идёт лишь потому что комбинация механическая, а не электронная, а датчик нужен в этих автомобилях лишь для ЭБУ (Контроллер это) который должен знать скорость автомобиля и связывать с этим работу других систем, что касаемо автомобилей с евро панелью, то там комбинация идёт электронная и троса уже никакого нет, лишь один датчик торчит в коробке передач, ну и про карбюраторные автомобили скажем, на них только лишь один трос идёт, а датчика вообще в коробке не присутствует.

Примечание!
Чтобы произвести замену этого датчика на новый, не зависимости от того какой у вас автомобиль, нужна будет: Отвёртка и пассатижи возможно пригодятся, а так же на руки рекомендуем надеть перчатки когда под днище автомобиля полезете, чтобы руки не испачкать и кстати подъёмник или смотровая яма ещё для удобства будет нужно (Но можно и без неё обойтись)!

Краткое содержание:

Где находится трос спидометра?
У троса есть два конца, одним концом он вставлен в коробку передач (Место где он вставлен показано на маленьком фото, но если машина инжекторная, то он в датчик скорости ввёрнут), а другим концом он подсоединён к комбинации приборов, а именно к спидометру, а его место подсоединение указано красной стрелкой при снятой со своего места комбинации приборов.

Когда нужно менять трос спидометра?
Он меняется если спидометр начинает барахлить, то есть если спидометр перестал нормально показывать скорость движения вашего авто, а так же если он вообще перестал полностью работать (Стрелка спидометра упала), то в этом виноват скорее всего именно трос спидометра который нужно будет в начале проверить, а уже потом, после проверки, если выяснится что трос неисправен, то он подлежит замене.

Примечание!
Проверяется трос спидометра следующим образом, сперва снять комбинацию приборов нужно будет (Как это сделать описано в этой же статье, но только чуть ниже) и после снятия посмотрите на его центральную часть, в которой находится именно сам трос (Он в оболочке находится, сам трос указан стрелкой), он не должен быть сильно деформирован и он обязательно должен быть в виде квадратной формы, а не круглой как на фотографии показано (Со временем просто грани у него стираются от вращения и поэтому он чисто прокручиваться в спидометре начинает, при этом не вращая его, потому что у него нет граней и ему не за что зацепиться), если всё это проверили и убедились что трос в порядке, то в этом случае заводите автомобиль и не вставляя троса (Держать его у руках будет нужно) проедьте небольшое расстояние, при езде сам тросик должен будет крутиться (Чем быстрее автомобиль едет, тем быстрее трос должен будет вращаться), если он всё же крутится но еле еле (А вы едете быстро) то скорее всего он внутри заржавел и скорость показывать такой трос будет неправильную (Гораздо меньшую чем есть на самом деле), ну а если окажется что трос вообще не вращается при езде, то либо смотрите где он к коробке (Или датчику если это инжектор) подсоединён, потому что есть вероятность что он вылетел (Раскрутился), либо второй вариант, трос износился и требует замены!

Как заменить трос спидометра на ВАЗ 2108-ВАЗ 21099?

Примечание!
Перед началом замены, аккумулятор обесточить не забудьте, отсоединив для этого минусовую клемму от него, более подробно процесс отсоединения, смотрите в статье под названием: «Замена аккумулятора на машине», пункт 1!

Снятие:
1) Начать отсоединять его нужно будет сперва от комбинации приборов, для этого комбинацию нужно будет снять, если у вас автомобиль с низкой приборной панелью то в снятии комбинации не будет ничего сложного, просто два винта крепления щитка отверните (Указаны стрелками) и после чего снимите щиток комбинации приборов с автомобиля, а когда она будет снята, потянув за боковые защёлки, снимите саму комбинации с того места где она установлена, как это на маленьком фото показано.

Читать еще:  Ремонт акпп bmw x5

Примечание!
Что касаемо высокой панели приборов, то на ней всё тоже в принципе легко делается, просто времени на снятие комбинации приборов уйдёт немного больше, поэтому если ваш автомобиль обладает высокой панелью, то сперва вам будет нужно снять с неё щиток (Как это сделать, читайте в статье: «Замена щитка высокой панели приборов на автомобилях»), когда щиток будет снят, по бокам отверните винты крепления комбинации приборов (Один из таких винтов указан на фото ниже стрелкой) и после чего так же потянув за неё, снимите её с того места где она установлена!

2) После проделанных операций, когда комбинация приборов у вас уже будет на руках, но вы снять полностью с автомобиля её не сможете, потому что будут мешать провода и трос который к комбинации подсоединён, так вот вы их отсоедините, колодки проводов отсоединяются легко но начинать в начале надо будет с троса, для этого просунув палец в образовавшуюся щёль между комбинацией и панелью, отверните гайку троса которая его крепит (см. фото ниже) и после чего отсоедините трос от комбинации приборов, затем если вы захотите полностью снять комбинацию с автомобиля, то отсоедините от неё ещё и все провода и шланги (Шланги присутствуют на комбинации приборов, только с низкой панелью, на высокой панель лишь колодки с проводами в комбинации вставлены), один из шлангов кстати за счёт шплинта крепится, его нужно будет рукой вынуть как это сделать смотрите на маленьком фото ниже.

Примечание!
Если трос будет очень тяжело отвернуть и комбинация приборов просто выходить не будет на достаточное для вас расстояние, тогда поменяйте порядок действий и в самом начале трос сперва от коробки передач отсоедините (Это в пункте 3, ниже описано), а потом уже к снятию комбинации приборов переходите!

3) И в завершение к коробки автомобиля переберитесь (Она под днищем находится, рядом с двигателем, а если быть более точнее, то она к нему на болтах и гайках закреплена с левой стороны автомобиля, смотреть нужно по ходу движения авто), в верхней части у неё вы найдёте второй конец троса который на фото ниже для наглядности стрелкой указан, у вас он может быть ввёрнут в саму коробку (Если это карбюратор), либо же в датчик будет завёрнут (Если у вас инжектор), в любом случае трос нужно будет выкрутить при помощи пассатижей (Руками очень не удобно) и отсоединить его от коробки, а когда он будет отсоединён, потянув за него, выньте его из салона автомобиля на улицу.

Примечание!
Для удобства и более быстрой установки нового троса, некоторые владельцы поступают таким образом, берут верёвку и привязывают один конец к старому тросу, а другой к новому (смотрите обе фотографии ниже), после того как всё привязали, перебраться будет нужно к коробке передач и отвернуть там трос от коробки, после отворачивания потянув за трос, вывести его на улицу придётся и тем самым старый трос вы выведите, а новый встанет на его место и отвязав верёвку, можно продолжить установку нового троса спидометра на машину!

Установка:
Новый тросик ставится на своё место в обратном порядке снятию, откуда именно вы его будете вставлять не имеет смысла (Но удобней всего из салона его засовывать), после его установки, заведите автомобиль и проедьтесь на нём проверив тем самым работоспособность спидометра.

Дополнительный видео-ролик:
Увидеть наглядно процесс замены троса на инжекторном автомобиле с высокой торпедой, вы можете в ролике ниже:

Примечание!
Ещё один наглядный пример по замене троса, вы можете увидеть в ещё одном ролике он так же расположен ниже, но в нём уже используется автомобиль с низкой панелью приборов!

Замена троса спидометра на Ниве

Здравствуйте уважаемые самоделкины.

Как-то пару раз обращался к знакомым автомастерам с просьбой заменить на моей Ниве трос спидометра, но энтузиазма и понимания не встретил, видимо дёшево да канительно, и после плугода жизни без спидометра пришёл к неутешительному умозаключению — придётся менять самому.

Оказалось — ничего страшно, и сейчас покажу как это делается.

Трос спидометра на Ниве одним концом крепится в приборной панели, а другим к раздатке, поэтому для его замены потребуется яма, эстакада, или подъёмник.

Можно поддомкратить машину на чурбаки, что я и сделал.

Начинаем снизу, иначе невозможно будет вытащить приборную панель (я по незнанию начал сверху, но вам это уже не грозит).


Колпачок троса спидометра откручивается и снимается вручную, но если будет заедать, можно пассатижами, но без сильного нажатия.

Остаётся порезать стяжки, которыми к тросу притянута эл. подводка датчика скорости, и можно переходить на верх, так как трос освобождён, и вообще-то его уже, при желании, можно вытащить в салон, но пока погодим.

В салоне заглядываем под рулевую колонку и выворачиваем два самореза которыми крепится облицовка приборной панели

Сверху облицовка крепится металлическими клипсами, так что без саморезов она просто с усилием вынимается, после чего выворачиваются длинные пластмассовые гайки болтов крепления самой панели, и вся она вытягивается наружу.

Если панель не захочет выниматься, то надо поддёрнуть трос снизу, так как только он может её удерживать.

Делается это прямо в салоне. Трос в салоне проходит слева от печки, вот там и нужно подтянуть его вверх.

После этого панель спокойно вынется и трос можно будет легко отсоединить от спидометра.


Теперь можно выдернуть трос, но тут ждёт небольшая засада. Уплотнительную резинку, сквозь которую он проходит, снять практически невозможно, поэтому остаётся один вариант: сломать верхний колпачок и выдернуть трос снизу. Затем и резинка легко выдавится.

Старый трос снят. теперь в обратном порядке устанавливаем новый. Для простой Нивы он имеет вот такой вид и размер и на авторынке его называют длинным.

Сначала снизу просовываем его в салон, крепим к спидометру, собираем панель, крепим к раздатке, снизу подправляем уплотнительную резинку и крепим к тросу стяжками эл. подводку датчика скорости.

Всё, трос спидометра заменён, можно выезжать на тестирование

Самостоятельная замена троса спидометра на ВАЗ 21099

Ныне почти все дороги оснащены камерами видеонаблюдения. Неработающий спидометр в автомобиле может нанести существенный удар по карману владельца. Ведь зачастую невозможно визуально определить с какой скоростью автомобиль движется. Еще одно важное значение в плане безопасности движения имеет возможность контролировать скорость во время прохождения резких поворотов.

Причины поломки

Причин поломки спидометра ВАЗ 21099 всего четыре:

  • неисправность самого прибора;
  • сход тросика с шестерни прибора;
  • обрыв провода, который соединяет датчик с индикатором ( в инжекторной версии);
  • обрыв троса спидометра, который передает момент вращения вала коробки передач на прибор. В нем это вращение преобразовывается в энергию вращения стрелки.
Читать еще:  Где находится топливный фильтр на ларгусе

Трос спидометра необходимо заменить не только после обрыва, когда его стрелка замерла в одном положении, но и при появлении таких признаков, как неровные вставшие цифры счетчика пробега, замедленная реакция на ускорение или торможение.

Автомобили ВАЗ21099 имеют два варианта исполнения панели приборов. В простонародье их называют «низкая» и «высокая» панель. Длина троса в каждом варианте различная. В машине с высокой панелью используется трос длиной 1000 мм. Его номер по каталогу ВАЗ: 21083-3819010, заводской номер: ГВ307В-01.

Важно: Перед началом работы по замене спидометра необходимо обесточить автомобиль! Для этого просто нужно отсоединить минусовую клемму на аккумуляторе.

Трос спидометра одним концом присоединен к коробке передач (если машина инжекторная, то в датчик скорости). Другой конец троса прикручен непосредственно в сам спидометр.

Снятие троса спидометра

Демонтаж троса спидометра нужно произвести в следующей последовательности:

  1. Отвернуть пассатижами трос с корпуса коробки передач (если машина инжекторная, то с датчика скорости). Крепко привязать к свободному концу прочную веревку подходящего диаметра. К другому концу веревки можно сразу привязать конец нового троса, который будет подсоединен к спидометру. Таким образом при монтаже можно легко протянуть и установить новый трос.
  2. Снятие «высокой» панели приборов. Для этого сначала нужно снять декоративный щиток, потом отвернуть расположенные с боков винты крепления панели к кузову и подтянуть панель на себя. Панель освободится, появится достаточный зазор чтобы открутить трос спидометра. Теперь можно разъединить все колодки с проводами и снять саму панель.

Важно: Перед снятием колодок запомнить или сфотографировать порядок их подключения.

Установка троса

Установка троса спидометра производится в обратном от разборки порядке.

  1. Потянуть старый трос на себя, пока не покажется конец с привязанной веревкой. Потянуть дальше, чтобы достать конец нового троса.
  2. Прикрутить новый трос к спидометру в панели приборов. Вставить все колодки с проводами на место.
  3. Прикрутить другой конец нового троса к коробке передач.
  4. Поставить панель приборов и декоративный щиток.

После замены необходимо устроить пробный заезд и удостовериться, работа проведена правильно, спидометр теперь работает.

Самостоятельная замена тросика спидометра

  • Самостоятельная замена тросика спидометра
  • Когда нужно менять тросик спидометра
  • Где находится тросик в автомобиле
  • Что понадобится для замены
  • Как снять тросик
  • Установка нового тросика

Многие владельцы современных автомобилей даже не задумываются над вопросом самостоятельного ремонта своих транспортных средств, но это совсем не означает, что нет тех, кого волнует эта проблема. Так, например, обладатели более старых моделей машин часто сами занимаются их «здоровьем», особенно если есть возможность выполнить все работы без сбоя настроек бортового компьютера или других неприятных последствий.

  • Когда нужно менять тросик спидометра
  • Где находится тросик в автомобиле
  • Что понадобится для замены
  • Как снять тросик
  • Установка нового тросика

В данной статье мы рассмотрим процесс замены троса спидометра, уделив внимание особенностям проведения этой процедуры.

Когда нужно менять тросик спидометра

Замена данной детали выполняется тогда, когда она уже не справляется с возложенными на нее функциями и начинает подводить владельца автомобиля: не видна реальная скорость движения, или стрелка вообще не отходит от начального положения, то есть «падает». Однако не стоит спешить сразу менять трос, так как в любом случае нужно еще доказать его причастность к появлению неисправностей.

Определить истинную причину неисправности спидометра невозможно без его демонтажа, который имеет некоторые особенности, зависящие от формы интересующей нас детали (как отсоединить сам тросик спидометра, мы расскажем немного позже).

Более старые модели измерительных устройств снимаются также просто. На начальном этапе извлекается решетка вентиляции (открывает доступ к крепежным элементам, которые и фиксируют приборную панель), а затем нажатием на крепления освобождается и сама решетка.

Как только вы снимите переднюю панель, можете приступать к диагностике состояния спидометра. Определить, нужна замена тросика или нет, вы сможете визуально. Прокручивая элемент некоторое время, и наблюдая за поведением стрелки прибора, несложно установить правильность ее работы. Если стрелка вращается без рывков, прямо пропорционально прилагаемому усилию, тогда можно уверенно констатировать факт отсутствия необходимости в замене детали.

Где находится тросик в автомобиле

Трос сцепления представлен в виде гибкого, прочного прута, имеющего два конца. Одним из них он крепится к коробке передач (в инжекторных транспортных средствах ввернут в датчик скорости), а через другой подсоединен к комбинации приборов, точнее спидометру. Проще говоря, одна часть троса подсоединяется к педали привода сцепления (находится в салоне машины), а вторая размещена в левой части подкапотного пространства.

Что понадобится для замены

Если после осмотра детали вы пришли к выводу, что информация о том, как поменять тросик спидометра, будет действительно полезной, тогда стоит знать, и какие инструменты подготовить для работы. На самом деле их не так уж и много: набор отверток (в том числе крестовая), накидной ключ и новый трос.

При покупке последнего нужно обратить внимание на его длину. Новая деталь не должна оказаться меньше оригинальной. Допустимым вариантом считается намного больший трос, но даже в этом случае необходимо учитывать особенности его расположения в передаточной коробке и возле щитка приборов.

Как снять тросик

Прежде чем задаваться вопросом, как правильно поставить тросик спидометра на место, необходимо грамотно демонтировать сломанную деталь. Перед началом выполнения работ обязательно обесточьте АКБ, отсоединив от нее «минусовую» клемму, и только после этого отсоедините от редуктора старый трос.

Выполнить эту задачу достаточно просто: под кузовом автомобиля отыщите место соединения троса (рядом с КПП) и открутите крепежный болт, который и фиксирует деталь. Следом за ним откручивается и прижимная гайка, соединяющая трос и спидометр.

Теперь вы сможете легко вытащить старый трос и перейти к установке нового элемента.

Установка нового тросика

Как снять тросик спидометра, мы уже выяснили, теперь осталось разобраться в нюансах монтажа новой детали.

Новый трос аккуратно втягивают в салон через прежний путь и подключают к спидометру, после чего необходимо вернуть на прежнее место все снятые ранее детали. Протягивая трос под капотом через пазы, не забудьте устанавливать в нужные места резиновые уплотнители, их должно быть не меньше двух (в зависимости от модели автомобиля, в конструкции могут быть некоторые отличия).

После установки нового элемента необходимо его еще правильно настроить (отрегулировать). Для этого замерьте расстояние от вилки включения сцепления до начала демпфера (оно должно быть равно 86 мм, с запасом в 5 мм). Затем выполните соответствующие измерения от торца демпфера до наконечника троса на спидометр (норма – 65 мм с запасом 5 мм).

Если ваши цифры не соответствуют указанным, тогда возьмите ключи и подрегулируйте силу натяжения троса. После этого останется лишь проверить натяжение с помощью педали и еще раз измерить получившееся расстояние. Закончив с настройкой, не забудьте закрутить контргайку.

Теперь вы знаете, как снять тросик спидометра, установить новый элемент, и сможете самостоятельно с этим справиться.
