Как поменять датчик распредвала

Снятие и замена датчика фазы (положения распределительного вала) ВАЗ (Lada) Kalina 1118

Инструменты:

  • Насадка на вороток 10 мм
  • Вороток под торцевую насадку

Детали и расходнки:

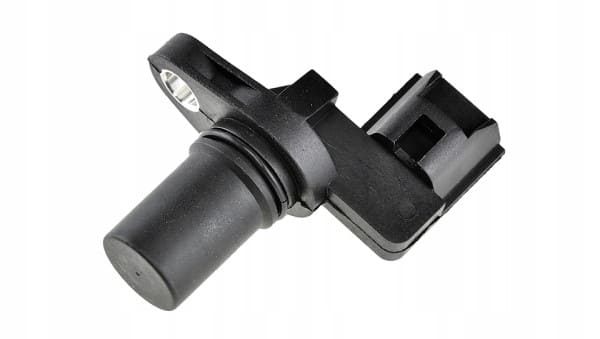

  • Новый датчик фазы (положения распределительного вала) — 2111-3706040

  • Уплотнительное кольцо (если нужна замена)
  • Моторное масло

Примечания:

Принцип действия датчика фазы основан на эффекте Холла. На распределительном валу имеется специальный штифт. Когда штифт проходит напротив торца датчика фазы, датчик фазы выдает на контроллер импульс напряжения низкого уровня (примерно 0 В), что соответствует положению поршня 1-го цилиндра в такте сжатия.

На автомобиле Лада Калина датчик фаз находится в заглушке головки блока цилиндров с правой стороны.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку от датчика фаз.

3. Головкой «на 10» выверните болт крепления и снимите датчик положения распределительного вала ВАЗ 1118 из отверстия заглушки головки блока цилиндров.

Примечание:

Соединение датчика фаз и заглушки головки блока цилиндров уплотнено резиновым кольцом. При повреждении кольца или потере им эластичных свойств, замените кольцо новым, предварительно смазав его тонким слоем моторного масла.

Слева — новый датчик фазы с уплотнительным кольцом, справа — старый

4. Установите новый датчик положения распредвала ВАЗ 1118 в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта
  • Фото деталей и расходников

Замена датчика положения распредвала Лачетти

Если у двигателя Вашего авто наблюдаются нижеописанные симптомы, то скорее всего необходима замена датчика положения распредвала. Данная статья поможет Вам его заменить за 20 минут.

Итак, если есть подозрения на неисправность датчика распредвала Лачетти и наблюдаются следующие признаки:

1. Электронный блок управления двигателя работает в аварийном режиме

2. Возрос расход топлива

3. Иногда загорается или постоянно горит чек с ошибкой датчика положения распредвала

4. Двигатель плохо заводится. На холодную двигатель запускается только со второго раза

5. Снизилась мощность двигателя

6. Плавают обороты при движении накатом

тогда необходимо датчик распредвала заменить. Но перед этим обязательно проверить проводку ДПРВ

Для чего нужен датчик положения распредвала и принцип его работы

Сигнал датчика ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров.
Принцип действия датчика основан на эффекте Холла.
Датчик положения распредвала реагирует на прохождение выступа, выполненного на торце шкива распределительного вала для определения положения поршня первого цилиндра во время рабочего такта. В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня.

Принцип работы датчика положения распределительного вала

На основании сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз, ЭБУ переходит в режим аварийной работы.

Что нужно для замены ДПРВ

Для замены датчика положения распредвала понадобится:

  • отвертка
  • головка на 12 мм
  • мягкая проволока
  • торцевой ключ на 10 мм. Он должен быть не толстым и длиной около 45 мм
  • чистая ветошь

Замена датчика распредвала Лачетти

Снимаем декоративную накладку двигателя

Далее от датчика отсоединяют электрический разъем.

Но я советую этого не делать. Потому что датчик мы будем вынимать через верх и провода нам в этом помогут. А также провода будут удерживать датчик, чтобы он не упал вниз, когда мы открутим болты его крепления.

Далее снимаем корпус воздушного фильтра. Для этого откручиваем отверткой хомут крепления гофры и отсоединяем гофру от корпуса воздушного фильтра.

Затем окручиваем два болта (один головкой на 10 мм, а второй 12 мм) крепления корпуса и снимаем корпус.

Следующим этапом нам необходимо демонтировать верхний кожух ГРМ. Он крепится тремя болтами.

Для этого хорошо подойдет торцевой ключик на 10 мм.

Далее отодвигаем шланг системы охлаждения в сторону двигателя, отстегиваем кожух и снимаем его.

Видим датчик распредвала и два болта его крепления.

Далее у нас два пути. Дело в том, что болты находятся в очень неудобном месте и нормально выкрутить их мешает кронштейн опоры.

Поэтому необходимо определиться, как действовать:

  1. Вывешиваем двигатель и откручиваем кронштейн опоры. После этого довольно легко выкручиваем болты крепления датчика.
  2. При помощи ловкости рук и подходящего инструмента выкручиваем болты крепления датчика. Будет сложно, но возможно.

Лично я всегда выбираю второй вариант.

Для этого первым и обязательным действием будет уплотнение всех пустот под датчиком ветошью, чтобы случайно упавшие болты или ключи не доставили нам хлопот. Так как для их доставания придется снимать и нижний кожух ГРМ со всеми вытекающими.

Внимание! Тряпка должна быть абсолютно чистой, чтобы не загрязнить ремень ГРМ.

Далее нашим торцевым ключиком на 10 мм откручиваем верхний болт

Если вдруг у Вас ключ немного толще и немного не влазит, чтобы одеть его на головку болта, тогда включите пятую передачу и слегка покачайте автомобиль вперед-назад. Это необходимо для того, чтобы провернулись шкивы распредвалов и напротив ключа попал паз, а не зуб шкива. Это поможет выиграть еще немного места и, возможно, Вам его хватит.

Если у Вас не миниатюрные пальцы, тогда болт откручиваем только на пару оборотов. А затем подцепляем его мягкой проволокой

Это позволит спокойно открутить болт до конца и вытащить его за проволоку. Это 100% гарантия, что он никуда не упадет.

При помощи этой же проволоки легко установить его для закручивания нового датчика, так как пальцы туда не влазят.

Откручиваем таким способом оба болта и вынимаем датчик распредвала

Отключаем его от разъема и выкидываем.

Примечание: Обратите внимание на состояние проводов. Они пересыхают и начинают трескаться, что приводит к замыканиям! Данную неприятность необходимо обязательно устранить!

Берем новый оригинальный датчик положения распредвала. Именно оригинальный! Не скупитесь на ДПРВ, ДАД и клапан вентиляции картера. Их дешевые аналоги не работают.

Оригинальный датчик стоит 1000 грн (40 usd или 2540 руб). Аналог в три раза дешевле, но он Вам, в лучшем случае, вынесет весь мозг. А в худшем — сожжет автомобиль.

Проверяем, чтобы пластина была ровной и не погнутой

Это влияет на зазор между датчиком и шкивом.

Подключаем датчик к разъему и устанавливаем на место.

Важно! Перед затяжкой болтов сдвиньте датчик максимально вправо! Чтобы он был как можно ближе к правому шкиву. На видео четко видно, какой большой люфт имеет датчик в своем посадочном месте.

После этого запускаем двигатель и проверяем его работу. Если все хорошо, тогда все собираем в обратной последовательности.

Замена датчика положения распредвала. Видео

Более подробно смотрите замену датчика на видео

Совет:

Так как пришлось снять кожух ГРМ, осмотрите и оцените состояние ремня, роликов, шкивов. Подробнее об этом в этой статье.

Замена датчика положения распредвала

Стоимость замены датчика положения распредвала — от 150 руб.

В современных марках авто система подачи распыленного топлива в камеру горения управляется компьютерным блоком. Для этого на распределительный и коленчатый вал устанавливают приборы, отслеживающие положение компонентов газораспределительного узла двигателя.

Читать еще:  Как сбросить ошибку на ниссан кашкай

В процессе эксплуатации электроприбор может ломаться. В результате компьютер теряет управление подачи воздуха в камеру сгорания и вывода из нее отработанных газов. Мотор может заглохнуть из-за того, что компьютерный блок переведет его в аварийный режим. Своевременная замена датчика положения распределительного вала сохранит рабочее состояние транспортного средства.

Прибор может выйти из строя из-за:

  1. Сильного механического воздействия;
  2. Короткого замыкания электрики в результате попадания воды или масла на электроприбор, расположенный максимально близко к контролируемому элементу.

При любой причине потребуется заменить датчик положения распредвала, так как он не подлежит восстановлению.

Узнать о поломке устройства можно по следующим признакам:

  • двигатель начинает работать нестабильно и часто глохнет;
  • система компьютерного блока переводит ДВС в аварийный режим;
  • растет расход топлива;
  • на приборной доске часто появляются сигналы об ошибке в работе газораспределительного механизма.

Обращаться в автосервис для устранения неполадок нужно сразу же.

Прежде чем начать снятие датчика распредвала, автоэлектрики техцентра проведут диагностику проблемного узла. Она поможет с высокой долей вероятности выявить неполадки. После этого начинается замена.

Прибор устанавливается в труднодоступном месте, поэтому чтобы поменять датчик распредвала, сначала придется снять все навесное оборудование. Нужно устанавливать электроприбор оригинального производства, который подходит для марки конкретного автомобиля. После установки все снятое оборудование возвращается на свое место, и специалисты тестируют работу нового электроприбора и двигателя.

На все виды работ выдается гарантия качества. Наличие большого выбора оригинальных комплектующих позволяет подобрать необходимый прибор для авто любой марки.

Если есть признаки сбоев в работе контролирующего устройства распределительного вала, звоните, или оставляйте заявки на сайте! Для каждого обратившегося менеджеры подберут удобное время для посещения автосервиса.

Как проверить датчик коленвала

Современные автомобили оснащаются большим количеством датчиков, среди которых важная роль отводится датчику положения коленчатого вала. Он обеспечивает синхронную подачу топлива и поджигает смесь в камере. Статья рассказывает об основных функциях, признаках неисправности датчика коленвала, а также об основных способах их устранения.

Переход от карбюратора к инжектору стал настоящей революцией в автомобилестроительной отрасли. Работа современных двигателей автомобилей сильно зависит от электронной начинки машины. Информация о функционировании всей системы аккумулируется в блоке управления. После ее анализа корректируется работа отдельных узлов. Для сбора такой информации машина «напичкана» сотнями датчиков, одним из которых является датчик положения коленчатого вала (ДПКВ, или датчик синхронизации). Сфера его ответственности – это надежная работа двигателя. Ниже мы расскажем о проверке датчика коленвала с помощью мультиметра и осциллографа.

Назначение датчика коленвала

Этот узел обеспечивает синхронизацию зажигания и форсунок в инжекторных двигателях. При его неисправности зажигание будет происходить или слишком рано, или с запозданием. Из-за этого двигатель будет работать с перебоями. Кроме того, неполное сгорание топливной смеси может вообще стать причиной выхода мотора из строя.

Признаки неисправности датчика синхронизации

Поломка датчика коленвала проявляется:

— ощутимым снижением мощности мотора;

— «плавающими» оборотами двигателя;

— детонацией, срабатывающей в двигателе при активном движении;

— отсутствием в датчике признаков жизни, когда завести автомобиль невозможно.

Наличие таких проблем говорит о необходимости проверки датчика положения коленвала.

Неправильная работа ДПКВ проявляется:

— ощутимым ухудшением его динамических характеристик при езде машины (причины этой проблемы могут быть другими, но если неисправность касается датчика синхронизации, то на панели приборов высветится «check engine»).

— самопроизвольным понижением или повышением оборотов;

— отсутствием устойчивости в оборотах;

— явлением детонации в двигателе, сопровождающим динамическую нагрузку;

— невозможностью запуска двигателя.

Это лишь неполный перечень характерных признаков неисправностей датчика оборотов коленвала.

Важно понимать, как можно проверить работоспособность данного узла, чтобы быть абсолютно уверенным в его исправности. Такая проверка всегда должна проводиться в первую очередь, и вот почему. Несмотря на достаточно неудобное расположение датчика коленвала в большинстве авто, сам процесс его проверки является относительно простым. Зато вы будете точно знать, нужно менять датчик или нет.

Как проверить датчик синхронизации?

Для проверки исправности ДПКВ есть несколько способов, каждый из которых подразумевает использование определенных приборов. Рассмотрим три наиболее часто реализуемых метода проверки работоспособности датчика оборотов коленвала.

Прежде всего, перед проверкой датчика его нужно демонтировать. При этом необходимо поставить метки, показывающие, как он был расположен на двигателе. Снятый датчик следует осмотреть для выявления повреждений и оценки состояния контактной колодки и сердечника контактов. Обнаруженные загрязнения нужно удалить с помощью спирта или бензина, чтобы контакты датчика коленвала были чистыми.

При демонтаже следует установить расстояние между сердечником датчика и диском синхронизации. Оно должно составлять 0,6-1,5 мм. Затем можно заняться поиском неисправностей в электрической схеме устройства.

Как проверить датчик с помощью омметра

Этот способ является самым простым, но он не дает гарантии обнаружения поломки. Сопротивление обмотки датчика коленвала можно измерить мультиметром, переключив его в режим омметра. Для исправного датчика его значение составляет 550-750 Ом.

При проверке мультиметром определяется сопротивление катушки индуктивности, так как при наличии в ней повреждений характеристики датчика в первую очередь повлияют на сопротивление. Сначала нужно установить нужный диапазон значений. Верхний предел сопротивления обычно составляет 2 кОм. После этого выполняется проверка щупами на выводах. Величина сопротивления должна быть 500-700 Ом, но для полной уверенности лучше внимательно изучить инструкцию к машине и уточнить это значение. Если полученные цифры будут соответствовать указанным в документах, то на этом этапе катушку можно считать исправной, то есть, можно приступать к следующим методам проверки. При несоответствии полученных показателей заявленному производителем интервалу придется заменить датчик оборотов коленвала.

Проверка датчика путем определения значения индуктивности

Второй способ проверки работоспособности ДПКВ – это проверка значения индуктивности. Он основан на способности современных мультиметров измерять индуктивность. Этот метод является более сложным, его проведение требует использования:

— мультиметра с функцией измерения индуктивности или мегаомметра;

— вольтметра (в идеале, цифрового).

Для максимально точных результатов желательно обеспечить температуру воздуха в помещении в пределах 20-22 градусов. Для измерения сопротивления обмотки, как и в первом случае, используется омметр.

Затем нужно измерить индуктивность обмотки с применением специального измерителя. Для исправного датчика этот показатель составляет 200-400 мГн. При сильном отличии показателя индуктивности от этого значения можно делать вывод о неисправности датчика.

Затем с помощью мегаомметра измеряют сопротивление изоляции проводов катушки. При напряжении 500 В этот показатель должен быть не меньше 0,5 МОм и не выше 20 МОм. Если он получился другим, значит, катушка имеет нарушенную изоляцию. Для получения максимально точных данных замеры лучше выполнить несколько раз.

Есть во время ремонта случайно намагнитится диск синхронизации, нужно выполнить его размагничивание с помощью сетевого трансформатора. Опираясь на результаты проведенных измерений, можно сделать выводы об исправности датчика коленвала или необходимости его замены. Устанавливая прибор на место, нужно ориентироваться на расставленные при демонтаже метки и помнить о расстоянии между сердечником и диском синхронизации (от 0,5 до 1,5 мм).

Читать еще:  Как снять коробку на ваз 2107

Проверка сигнала осциллографом

Третий способ проверки исправности датчика оборотов коленвала считается самым точным, его используют профессионалы. Для его реализации нужен осциллограф и специальная программа. Этот способ не требует снятия прибора с двигателя, так как есть возможность наблюдать за формированием сигнала. Цифровой осциллограф позволяет без проблем обнаруживать нарушения в работе системы впрыска. Приготовив осциллограф и необходимую программу, нужно соединить щупы прибора и выводы катушки датчика без учета полярности. После запуска программы для работы с прибором нужно помахать перед датчиком металлическим предметом. При исправном датчике вы увидите осциллограмму, а неисправный не отреагирует на движение металлического изделия. Чтобы повысить точность проверки, осциллограф можно подключить к датчику на работающем двигателе, выведя щупы параллельно к датчику.

При наличии сигнала от датчика и несоответствии его выходных параметров нормальным, машина может подергиваться, ее двигатель работает не стабильно. Это говорит о том, что имеют место неисправности самого датчика или задающего синхродиска и зубцов. Реальное состояние дел станет очевидным после изучения осциллограммы синхроимпульсов напряжения, снятых на выходе ДПКВ.

Мы рассмотрели три возможных способа проверки датчика коленвала:

— проверку мультиметром (определение сопротивления обмотки);

— проверку тестером (определение сопротивления изоляции и индуктивности);

— проверку на осциллографе.

Выбор способа зависит от имеющихся возможностей и навыков. Принцип проверки датчика коленвала является одинаковым для всех моделей автомобилей с инжекторным двигателем. Если вы располагаете инструментами для проверки при помощи осциллографа, лучше выбрать этот метод, так как он является самым точным. При отсутствии необходимого оборудования можно использовать другие способы. При проверке следует быть максимально внимательным и аккуратным.

Датчик положения коленвала: основа работы современного двигателя

В любом современном силовом агрегате обязательно присутствует датчик положения коленчатого вала, на основе которого строятся системы зажигания и впрыска топлива. Все о датчиках положения коленвала, их типах, конструкции и работе, а также о верном выборе и замене данных устройств — читайте в статье.

Назначение и место датчика положения коленчатого вала в моторе

Датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик начала отсчета) — компонент электронной системы управления ДВС; датчик, отслеживающий рабочие характеристики коленвала (положения, частоты вращения), и обеспечивающий функционирование основных систем силового агрегата (зажигания, питания, газораспределения и иных).

Современные ДВС всех типов в массе своей оснащаются электронными системами управления, которые полностью берут на себя обеспечение функционирования агрегата на всех режимах. Важнейшее место в таких системах занимают датчики — специальные устройства, отслеживающие те или иные характеристики мотора, и передающие данные на электронный блок управления (ЭБУ). Некоторые датчики критически важны для работы силового агрегата, в их число входит и датчик положения коленвала.

ДПКВ измеряет один параметр — положение коленчатого вала в каждый момент времени. На основе полученных данных определяются частота вращения вала и его угловая скорость. Получая эту информацию, ЭБУ решает широкий круг задач:

  • Определение момента прохождения ВМТ (или НМТ) поршней первого и/или четвертого цилиндров;
  • Управление системой впрыска топлива — определение момента впрыска и продолжительности работы форсунок;
  • Управление системой зажигания — определение момента зажигания в каждом цилиндре;
  • Управление системой изменения фаз газораспределения;
  • Управление работой компонентов системы улавливания паров топлива;
  • Контроль и коррекция работы иных связанных с двигателем систем.

Таким образом, ДПКВ обеспечивает нормальное функционирование силового агрегата, полностью определяя работу его двух основных систем — зажигания (только в бензиновых моторах) и впрыска топлива (в инжекторах и дизелях). Также датчик оказался удобным для управления другими системами мотора, работа которых прямо или косвенно синхронизирована с положением и частотой вращения вала. Неисправный датчик может полностью нарушить работу двигателя, поэтому он подлежит замене. Но прежде, чем покупать новый ДПКВ, необходимо разобраться в типах данных устройств, их конструкции и работе.

Типы, конструкция и принцип работы ДПКВ

Независимо от типа и конструкции, датчики положения коленвала состоят из двух деталей:

  • Датчик положения;
  • Задающий диск (диск синхронизации, синхродиск).

ДПКВ помещен в пластиковый или алюминиевый корпус, который посредством кронштейна монтируется рядом с задающим диском. На датчике предусмотрен стандартный электрический разъем для подключения к электросистеме автомобиля, разъем может располагаться как на корпусе датчика, так и на собственном кабеле небольшой длины. Датчик фиксируется на блоке двигателя или на специальном кронштейне, он располагается напротив задающего диска и в процессе работы осуществляет отсчет его зубцов.

Задающий диск — это шкив или колесо, по периферии которого расположены зубцы квадратного профиля. Диск жестко закреплен на шкиве коленвала или непосредственно на его носке, что обеспечивает вращение обеих деталей с одинаковой частотой.

В основе работы датчика могут лежать различные физические явления и эффекты, наиболее широкое распространение получили устройства трех видов:

  • Индуктивные (или магнитные);
  • На основе эффекта Холла;
  • Оптические (световые).

Каждый из типов датчиков имеет свои конструктивные особенности и принцип работы.

Индуктивный (магнитный) ДПКВ. В основе устройства лежит магнитный сердечник, помещенный в обмотку (катушку). Работа датчика основана на эффекте электромагнитной индукции. В состоянии покоя магнитное поле в датчике постоянно и в его обмотке нет тока. При прохождении рядом с магнитным сердечником металлического зубца задающего диска магнитное поле вокруг сердечника скачкообразно изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе датчика возникает переменный ток той или иной частоты, который используется ЭБУ для определения частоты вращения коленвала и его положения.

Это наиболее простой по конструкции датчик, он находит самое широкое применение на всех типах двигателей. Достоинством устройств этого типа является их работа без подачи питания — это дает возможность подключать их всего одной парой проводов непосредственно к блоку управления.

Датчик на основе эффекта Холла. В основе датчика лежит эффект, открытый американским физиком Эдвином Холлом почти полтора столетия назад: при пропускании тока через две противоположные стороны тонкой металлической пластины, помещенной в постоянное магнитное поле, на двух других ее сторонах появляется напряжение. Современные датчики этого типа построены на специализированных микросхемах Холла, помещенных в корпус с магнитопроводами, а задающие диски для них имеют намагниченные зубцы. Работает датчик просто: в состоянии покоя на выходе датчика имеется нулевое напряжение, при прохождении намагниченного зубца на выходе появляется напряжение. Как и в предыдущем случае, при вращении задающего диска на выходе ДПКВ возникает переменный ток, который поступает на ЭБУ.

Это более сложный по конструкции датчик, который, однако, обеспечивает высокую точность измерения во всем диапазоне оборотов коленвала. Также датчик Холла требует для работы отдельного питания, поэтому его подключение выполняется тремя или четырьмя проводами.

Оптические датчики. Основу датчика составляет пара из источника и приемника света (светодиода и фотодиода), в зазоре между которыми проходят зубцы или отверстия задающего диска. Работает датчик просто: диск при вращении с той или иной периодичностью затмевает светодиод, в результате чего на выходе фотодиода образуется импульсный ток — он и используется электронным блоком для измерения.

Читать еще:  Топливный фильтр ваз 2110 где находится

В настоящее время оптические датчики получили ограниченное применение, что обусловлено сложными условиями их работы в двигателе — высокая запыленность, возможность задымления, загрязнения жидкостями, дорожной грязью и т.д.

Для работы с датчиками используются стандартизированные задающие диски. Такой диск разделен на 60 зубцов, расположенных через каждые 6 градусов, при этом в одном месте диска отсутствуют два зуба (синхродиск типа 60-2) — этот пропуск является началом отсчета оборота коленчатого вала и обеспечивает синхронизацию датчика, ЭБУ и связанных систем. Обычно первый после пропуска зубец совпадает с положением поршня первого или последнего цилиндра в ВМТ или НМТ. Также существуют диски с двумя пропусками зубцов, расположенными под углом 180 градусов друг к другу (синхродиск типа 60-2-2), такие диски находят применение на некоторых типах дизельных силовых агрегатов.

Задающие диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленвала. Диски для датчиков Холла чаще изготавливаются из пластика, а в их зубцах располагаются постоянные магниты.

В завершении отметим, что часто ДПКВ используется как на коленчатом, так и на распределительном валу, в последнем случае с его помощью отслеживается положение и скорость распредвала и вносятся коррективы в работу газораспределительного механизма.

Как верно выбрать и заменить датчик коленвала

ДПКВ играет ключевую роль в моторе, неисправности датчика приводят к резкому ухудшению работы двигателя (затрудненный пуск, неустойчивая работа, снижение мощностных характеристик, детонация и т.д.). А в отдельных случаях при отказе ДПКВ двигатель становится полностью неработоспособным (о чем говорит сигнал Check Engine). Если возникли описанные проблемы с работой двигателя, то следует проверить датчик коленвала, и в случае его неисправности — выполнить замену.

Сначала необходимо осмотреть датчик, проверить целостность его корпуса, разъема и проводов. Индуктивный датчик можно проверить тестером — достаточно измерить сопротивление обмотки, которое у рабочего датчика лежит в пределах 0,6-1,0 кОм. Датчик Холла так проверить нельзя, его диагностика может выполняться только на специальном оборудовании. Но проще всего установить новый датчик, и если двигатель заработает, то проблема была именно в неисправности старого ДПКВ.

На замену следует выбирать датчик только того типа, что был установлен на автомобиле и рекомендован автопроизводителем. Датчики другой модели могут не встать на штатное место или вносить значительные погрешности в измерения, и, как следствие, нарушать работу мотора. Менять ДПКВ следует в соответствии с инструкцией по ремонту транспортного средства. Обычно для этого достаточно отсоединить электрический разъем, выкрутить один или два винта/болта, вынуть датчик и вместо него установить новый. Новый датчик должен располагаться на расстоянии 0,5-1,5 мм от торца задающего диска (точное расстояние указывается в инструкции), это расстояние можно регулировать шайбами или иным способом. При верном выборе ДПКВ и его замене двигатель сразу начнет работать, лишь в некоторых случаях придется провести калибровку датчика и сбросить коды ошибок.

Замена датчика распредвала (холла) ЗАЗ Форза. Диагностика и проверка.

Система управления бензиновым двигателем автомобиля обеспечивает процесс впрыска топлива и его зажигания.

Однако, для того, чтобы обеспечивать такое управление ей требуется информация об угловом положении ГРМ в определённый период времени относительно коленвала автомобиля.

Именно такую информацию ей и обеспечивает датчик положения распредвала (ДПРВ).

Работа его основывается на эффекте Холла, поэтому неофициальное название этого устройства – датчик Холла.

Как правильно в домашних условиях заменить, диагностировать и проверять датчик распредвала на ЗАЗ Форза

В этой статье мы хотим рассказать, как правильно самому заменить датчик распредвала (холла), а также последующую его диагностику и проверку на автомобиле ЗАЗ Форза.

  • Прежде всего, нужно отметить, что сам датчик не только передаёт информацию в систему управления работой двигателя автомобиля.
  • Его неисправность не позволит запустить двигатель и выполнять движение. Именно поэтому стоит следить внимательно за расходом топлива в вашем автомобиле, потому, что его увеличение может свидетельствовать о неисправности датчика.
  • Кроме того, причиной такой неисправности может быть и повышение температуры самого двигателя.
  • Ещё одним сигналом о ненадлежащей работе датчика может быть появление на панели управления автомобилем надписей Р 0340, 0341, 0342 или 0343.

  • В этом случае крайне необходимо проверить работу ДПРВ вашего автомобиля.
  • При этом, стоит помнить, что не все методы и способы проверки подходят к каждому такому датчику. Это зависит от производителя устройства, поскольку у каждого из них свои характеристики датчика.
  • В данном случае, мы будем проверять датчик фирмы Bosch типа F01R 00B 003.

  • Итак, прежде всего, снимаем клему аккумулятора, чтобы отсоединить жгут проводов и избавиться от возможного напряжения в них.

  • Теперь нажимаем на фиксатор самого ДПРВ и снимаем колодку проводов.

  • Делается это для того, чтобы осмотреть её на предмет выявления, ржавчины, повреждений, воды или обрыва проводов.

  • Теперь берём вольтметр, подсоединяем обратно клемму на аккумулятор, включаем зажигание и проверяем напряжение между каждым из контактов колодки и массой автомобиля ЗАЗ Форза.

  • При этом, нужно помнить, что по электротехническим данным этого автомобиля на первом контакте прибор должен показывать 0-0,5V, на втором – 11-11,5V и на третьем 12V.
  • Также в пределах 12V должно быть напряжение между первым и третьим контактами.
  • После этого, если все показатели в пределах нормы, откручиваем сам датчик.

  • Он крепится с помощью только одного болта на 8.
  • Извлекаем осторожно датчик со своего гнезда.

  • Теперь снова снимаем клемму аккумулятора и отсоединяем жгут проводов.
  • Первую и вторую фишку датчика протыкаем иголками и подключает одновременно наш тестер.

  • Теперь вдоль корпуса прибора проводим любой металлический предмет.
  • При этом, когда этот предмет приближается к прибору, его напряжение резко падает и может достичь 0.Когда же удаляем предмет – всё происходит наоборот: напряжение увеличивается до 11,5 V.

  • Если же ничего этого не происходит и показания прибора не меняется, значит ДПРВ вышел из строя и его необходимо заменить. Установка его осуществляется в обратном порядке к снятию.
  • Кроме того, нужно иметь в виду, что на работу самого датчика влияет и величина зазора между ним и вращающимся зубчатым диском. Обычно этот зазор должен быть в пределах 0,5-1,2мм.

  • Его превышение или уменьшение может также быть причиной неисправности датчика.
  • Также, если в высоковольтной части автомобиля вашего автомобиля ЗАЗ Форза появятся какие-то неисправности, то они также могут отрицательно влиять на работу ДПРВ в виде помех.

  • Кроме того, если шестерня распредвала двигателя установлена неправильно (неверная запрессовка или установка), то во время её вращения возникает биение.
  • Такое биение также может существенно повлиять на работу датчика.

  • Таким образом, мы попытались рассказать, как можно проверить и при необходимости заменить своими руками датчик положения распредвала автомобиля ЗАЗ Форза.
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
