Замена задних тормозных колодок Opel Astra H

Замена тормозных колодок задних

Примечание: Замените оба комплекта тормозных колодок одновременно — никогда не заменяйте колодки только на одном колесе, это может привести к неравномерному торможению.

Подложите клинья под передние колеса, затем поднимите заднюю часть автомобиля и надежно закрепите его стойками под мостом.

Рабочая с одной стороны автомобиля, снимите тормозной барабан, как указано в следующем разделе.

Заметьте расположение и направление всех компонентов перед разборкой.

Удалите пыль и грязь из барабана и тормозных колодок, стараясь не вдыхать пыльный воздух.

Снимите опорные пальцы тормозной колодки, пружины и опорные кольца, нажимая на кольца и повертывая их на 90 е с помощью плоскогубцев. Заметьте, что опорные пальцы снимают через опорный диск тормозных колодок.

Отсоедините трос ручного тормоза от рычага.

Верхние и нижние стяжные пружины теперь можно отсоединить (снять крючки) и по отдельности снять колодки, или сборку колодок, стержень регулировочного механизма и пружины можно снять вместе. Старайтесь не повредить резиновые чехлы колесных тормозных цилиндров. Перед снятием стяжных пружин заметьте расположение пружин и регулировочного механизма

Если колодки надо на время снять, закрепите колесный тормозной цилиндр прочной резиновой лептой или пружинным зажимом, чтобы не допустить выталкивания поршней из отверстий. В любом случае нельзя нажимать на тормозную педаль во время извлечения барабана.

Удалите пыль и грязь с опорного диска тормозных колодок, стараясь не вдыхать пыльный воздух.

Нанесите немного тормозной консистентной смазки на трущиеся поверхности опорного диска.

Если фрикционные тормозные накладки загрязнены тормозной жидкостью или смазкой, найдите источник загрязнения перед установкой новых фрикционных накладок (подтекает колесный тормозной цилиндр или сальник подшипника ступицы).

Хотя фрикционные тормозные накладки приобретают отдельно (без тормозных колодок), предпочтение отдают замене тормозных колодок вместе с фрикционными накладками.

Разберите тормозные колодки, стержень регулировочного механизма и снимите пружины. Заметьте расположение деталей.

При разборке обоих тормозных механизмов одновременно старайтесь не смешивать детали. На деталях стоят метки, указывающие на левосторонние и правосторонние детали; стержень с резьбой имеет обозначение L и R (L — левый и R — правый). а на других деталях левую сторону обозначают черным цветом, и серебристым — правостороннюю деталь.

Снимите и удалите грязь со стержня регулировочного механизма. Нанесите немного консистентной силиконовой смазки на резьбу регулировочного стержня. Если надо ставить новые фрикционные тормозные накладки или колодки, надо также заменить термозажим на регулировочном стержне.

Проверьте стяжные пружины. Если они имеют дефекты или сильно изношены, рекомендуется сменить их Слабые пружины могут привести к заеданию тормозов

Сборку узла можно вести в виде угла. Установите колодки на опорный диск. Старайтесь не повредить резиновые чехлы колесного цилиндра или сместить поршни.

После установки колодок на место вставьте опорные пальцы и закрепите их с пружинами с кольцами.

Установите трос ручного тормоза, затем установите втулку, если необходимо.

Если же сборка деталей в виде узла покажется слишком трудной, тогда можно установить колодки и закрепить их опорными пальцами, затем ввести регулировочный стержень и поставить пружины и регулировочный механизм.

Вывинчивайте маховичок точной регулировки, чтобы уменьшить выступание стержня, пока тормозной барабан не сядет на колодки.

Убедитесь в гом, что рычаг ручного тормоза установлен правильно, что пален стоит у свода колодки. затем установите и закрепите тормозной барабан (рис. 9.14)

Рис. 9.14. Правильная сборка деталей заднего тормозного барабана. Ступица снята.

Повторите операции с тормозным механизмом на другой стороне автомобиля.

Отрегулируйте тормоза, проверяя ножной тормоз примерно раз пятнадцать В барабанах будет слышен щелкающий звук при срабатывании автоматических регуляторов. Когда щелчки прекратятся. регулировка завершена.

Проверьте регулировку троса ручного тормоза, как указано ниже в соответствующем разделе.

Установите ходовые колеса и опустите автомобиль на землю.

Новые тормозные накладки должны постепенно приработаться, поэтому старайтесь избегать резких торможений на протяжении первых 160 км пробега.

Замена задних колодок на Opel Astra инструкция с фото и видео

Замена задних колодок Опель Астра с дисковым механизмом тормозов обычно не отличается от того же процесса на других машинах с похожей конструкцией. Но на Opel Astra H есть свои особенности, о которых мы сегодня поговорим. Во первых, вы должны быть готовы к трудностям, которые могут возникнуть при утапливании тормозного поршня в цилиндр. А без этого новые более толстые колодки просто не поставить.

Прежде, чем разбирать механизм постарайтесь найти подходящий инструмент, аналогичный Force 65803. Данный специнструмент предназначен для вдавливания поршня в тормозной цилиндр. Но просто вдавить не получится, процесс предусматривает еще и вращательные движения. То есть вдавливаем и аккуратно вкручиваем по часовой стрелке. Для этого на днище поршня есть специальные выямки. На фото мы их отметили для наглядности.

В остальном же проблем возникнуть не должно.
Домкратим заднюю часть Опель Астра, снимаем колесо. При этом с ручника машина должна быть снята. Для того, что бы поршень вдавливался легче, можно открыть крышку бачка с тормозной жидкостью. Первым делом нам нужно снять тросик ручника. На конце тросика шарик, который вынимаем из скобы, фото прилагается.

Читать еще:  Подбор и замена ламп ближнего света h7 на opel astra h

Теперь берем в руки два ключа, на 13 и на 17. Наша задача выкрутить направляющие пальцы суппорта. Тормозной шланг трогать не нужно. После того, как пальцы выкручены можно снимать суппорт и вынимать старые колодки.

Направляющие пальцы необходимо хорошенько очистить и покрыть новой смазкой. Из-за нагрева, которым подвергается тормозной механизм Опель Астра не всякая смазка подойдет. Необходимо использовать высокотемпературную смазку для тормозных пальцев направляющих. Обычно её продает в очень маленьким пакетиках, где находится всего несколько грамм смазки, собственно больше и не надо. Если резиновые пыльники пальцев порваны, то нужно поставить новые иначе смазка моментально вылетит, а направляющий палец покроется ржавчиной и в конце концов перестанет функционировать.

Вот теперь необходимо вдавить поршень в цилиндр, для чего понадобится специнструмент или ваша смекалка.

Перед установкой новых колодок обязательно очистите все поверхности металлической щеткой. Желательно установить новые пластинки или хорошо очистить старые. На новых колодках вы обнаружите так называемые «пискуны», которые своим визгом должны ознаменовать вам, что износ у колодок критический. Так вот при установке эти металлические «пискуны» на колодках должны быть сверху, не стоит путать.

Следующий важный момент, это штырьки на колодках. Они должны попасть точно в выямки на днище тормозного поршня (Смотрим картинку выше). Собираем конструкцию в обратном порядке, ставим на место тросик ручника. После того, как установлено колесо, необходимо несколько раз нажать на педаль тормоза, это позволит колодкам занять свое место, а поршню прижаться к колодкам. Смотрим на уровень тормозной жидкости в бачке и при необходимости доливаем.

Видео замены задних колодок на Опель Астра J.

Довольно подробная видео инструкция, которая позволит более детально представить, что вам предстоит.

Замена тормозных колодок и дисков

Замена передних тормозных колодок

600

Замена задних тормозных колодок

700

Замена колодок стояночного тормоза

1300

Замена тормозных дисков (одна ось)

1300

Чистка, смазка направляющих тормозных суппортов (одна ось)

700

Переборка тормозных суппортов (одна ось), от

1300

© 2015-2020 BESTO Техцентр
Екатеринбург,
ул. Шварца 14в
Тел.: +7 (343) 361-94-40 ;

287-95-50 (запчасти)

Время работы сервиса:
Пн — Вс: с 10:00 до 20:00

Карта проезда

Квалифицированная замена задних колодок Опель Астра Н (Аш) / Opel Astra H

Сразу же огорчим тех владельцев Опель Астра, кому пришло время менять задние тормозные колодки: эта процедура пусть незначительно, но более сложная, чем замена передних, а потому и более дорогая. Разница эта обусловлена тем, что передние тормоза у этого автомобиля дисковые, а задние – барабанные. И хотя принцип действия их одинаково основан на использовании сил трения, механизмы работы этих элементов несколько разнятся. Общее же в передних и задних механизмах одно: и в том, и в другом присутствуют колодки (кстати, и конструкция их тоже одинакова). В тормозах передних колес колодки трутся о диски, в задних – о детали более сложной формы, называемые барабанами.

Эффективность барабанных механизмов несколько ниже, нежели дисковых. Зато первые обладают большей надежностью и долговечностью. Соответственно, износ передних и задних колодок осуществляется неравномерно, и ситуация, когда все четыре колеса автомобиля отказываются тормозить, исключена даже теоретически. Собственно, именно по этой причине на колесах передней и задней осей Опель Астра и стоят разные тормоза.

Как часто нужна замена задних колодок Опель Астра Н?

На скорость износа всех расходных элементов тормозной системы влияют следующие факторы:

  1. Условия эксплуатации машины. Понятно, что в городских пробках, когда на педаль тормоза приходится давить едва ли не каждую минуту, колодки изнашиваются значительно быстрее, нежели где-нибудь за городом.
  2. Стиль вождения владельца. Каждое интенсивное нажатие на правую педаль – это минус несколько микрон от толщины колодок. Чем сильнее нажатие – тем этих микрон больше. У наиболее ярых лихачей замену этих деталей приходится производить уже через 10 тыс. км. пробега, в то время как у аккуратных водителей они могут прослужить до 70 тыс. км.
  3. Частота и дальность поездок. Во время долгих поездок, когда все элементы ходовой части авто нагреваются, фрикционные накладки колодок изнашиваются с большей интенсивностью. На машинах, владельцы которых ездят пусть чаще, но на небольшие расстояния, они при прочих равных условиях живут несколько дольше.
  4. От типа самих колодок. Тип этот определяется материалами, из которых изготовлены фрикционные накладки этих элементов. От этого зависят и свойства колодок (эффективность работы, устойчивость к влажности и перепадам температур и долговечность), и их стоимость. Сразу же заметим: вовсе не обязательно, что самые дорогие являются лучшими – здесь это правило не работает.
Читать еще:  Замена помпы (водяного насоса) на Opel Astra J

Типы колодок

Замена задних колодок Опель Астра Аш имеет лишь одну сложность: богатство выбора этих комплектующих. Чтобы как-то в этом многообразии сориентироваться, рассмотрим их типы:

  1. Минеральные, изготовленные на основе асбеста и асбестовых смесей. Из всех типов эти – наиболее эффективные. И, кстати, самые недорогие. Но у них есть три серьезных недостатка: во-первых, они весьма недолговечны (асбест быстро истирается), во-вторых, под воздействием влаги их эффективность резко снижается; и, наконец, не так давно ученые доказали, что асбестовая пыль (а именно в пыль постепенно эти накладки и превращаются в процессе их эксплуатации) крайне вредна для здоровья человека. Поэтому во многих странах использование минеральных тормозных колодок запрещено экологическим законодательством.
  2. Металлические. Они достаточно эффективны, почти нечувствительны к влаге, зато боятся перегревания и недолговечны почти так же, как и минеральные. Для их изготовления используются различные сплавы на основе железа, иногда с участием цветных металлов, однако это хоть и улучшает их свойства, но незначительно. Второе главное их достоинство – относительно невысокая стоимость. Именно колодки этого типа и устанавливаются на Опель Астра на заводе.
  3. Полуметаллические. Как явствует из их названия, они наполовину состоят из металла. А на вторую половину – из наполнителей и различных смол органического происхождения. Эти добавки делают фрикционные накладки более устойчивыми к перепадам температур, но не в состоянии увеличить их срок службы. Эффективность таких накладок приблизительно такая же, как и у полностью металлических.
  4. Керамические. Всем бы они были хороши – и эффективные, и долговечные, и не боятся ни влаги, ни высоких температур, – если бы не одно но: все эти прекрасные свойства проявляются у керамики, из которой накладки состоят почти на 100%, только при повышенных температурах. При обычных их эффективность невысока, а в зимнее время, когда благодаря скользким дорогам тормозной путь и без того удлиняется, такие колодки вообще становятся источниками повышенной опасности. Поэтому ставят их исключительно на спортивные машины – где высокие скорости идут рука об руку с высокими температурами. К тому же, они весьма дорогие.
  5. Металлокерамические колодки совмещают в себе достоинства металлических и керамических: и эффективны, и долговечны, и не боятся перегрева и намокания. Вот только они несколько дороже прочих. Впрочем, учитывая, что менять их приходится реже, высокая цена не столь уж большой для них недостаток.

Опель Астра H: замена задних колодок

Сам процесс замены этих элементов заключается в снятии колес и барабанов, снятии изношенных деталей, установке на их место новых и их регулировке. Замене подлежат одновременно оба элемента: и левый, и правый. Важно установить колодки таким образом, чтобы при нажатии водителем на педаль тормоза и левая, и правая прилегали к барабанам с одинаковой силой. В противном случае, при резком торможении машину будет заносить.

Opel Astra GTC Jet и никаких Фокусов › Бортжурнал › Замена задних тормозных колодок Astra H

Замена задних тормозных колодок Astra H

Инструкция. Всё по шагам

Машину снять с ручника, поставить на передачу, подложить под колеса упоры чтобы не покатилась

1. Нам потребуется инструмент: отвертка, ключ на 13, ключ на 17, спец инструмент для вдавливания поршня

2. Домкратим, снимаем колесо, очищаем все от грязи мет. щеткой или ветошью

3. Шарик троса ручника скидываем с позиции. Упереться отверткой в мет. пластину и отжать ее, она на пружине. Пружину отцеплять не надо

4. Ключем на 13 откручиваем верхний болт суппорта, ключем на 17 не даем прокручиваться болту.

5. Выворачиваем верхний болтик. То же самое проделываем снизу, выкручиваем нижний болт ключем на 13, ключем на 17 помогаем

6. Снимаем суппорт, отводим его в сторону, отсоединять шланги не надо.

Замена задних тормозных колодок Astra H дисковые тормоза

Будут вопросы, пишите добавляйтесь вконтакте vk.com/adrenalins

Opel Astra GTC 2008, 140 л. с. — расходники

Машины в продаже

Opel Astra GTC, 2007

Opel Astra GTC, 2007

Opel Astra GTC, 2008

Opel Astra GTC, 2007

Комментарии 105

Так надо обязательно вкручивать и вдавливать поршень или просто вдавливать

Передние просто вдавливаются, а задние нужно давить и одновременно крутить

Подскажи пожалуйста каталожный номер пружинок которые фиксируют колодки. Потерял одну.

Сегодня менял колодки задние, для вдавливания можно использовать ключ от болгарки, подошел идеально

Дай Бог тебе крепкого здоровья! Ровных дорог, добрый человек. Сегодня, благодаря твоей статье я самостоятельно сделал замену задних тормозных дисков и колодок!

А если на колодках нет Пискунов то как правильно ставить и зачем наклеены 2х сторонний скотч. Спасибо.

Читать еще:  Оpel astra h Hatchback технические характеристики обзор описание фото видео

Все подробно, классный отчёт ☝️

ещо бы понять почему од педали увеличился.и ручник почти не держит?

После того как вдавил поршень, суппорт с поршнем ставишь на колодки. Как и когда поршень разжимается обратно ?

Не ясно почему нужно и вдавливать и вкручивать. Если там резьба то зачем вдавливать. Если резьбы нет то зачем вкручивать)))) ахахаххааа

когда снимете — поймете,
мы тоже не сразу поняли, но только таким способом поршень вдавливается,
там хитрый механизм ручника и колодок

Снимали — делали — но нихрена не поняли. Цилиндр не разбирали

Смазка под пыльник катастрофически не та: направляйки быстро закиснут. Мс1600 только как противоскрипная, а нужно Ате или Феби. Номера есть в блоге Docent86.

Отчет, конечно классный, но мне кажется​ по фото еще рано менять колодки, там минимум 50% износа.

спасибо за подсказку…
задавливали цилиндр вот таким съемником зацепив лапы за щеки цилиндра через головку на 12…которая упиралась в цилиндр…а крутили разводным ключем все прошло на ура…только пыльник цилиндра пришлось отодрать от самого цилиндра и смазать все внутри силиконовой смазкой…иначе он начинал вертеться с цилиндром и рваться…а после обработки пошел как по маслу…

Замена задних тормозных колодок Opel Astra H — autovizov.ru

Простой способ замены задних колодок на Opel Astra


Благодаря автоматической подстройке регулировка барабанного тормоза необходима только после разборки тормоза, замены тормозного барабана или замены тормозных колодок. Использовать стандартное средство для очистки тормозов.

Представляем подробный фотоотчет по самостоятельной замене тормозных колодок на задних дисковых тормозах автомобиля Opel Astra…

Так выглядит комплект колодок на один тормозной механизм. Использовать стандартное средство для очистки тормозов.

При сильном нагреве неприработанных колодок верхний слой их накладок подгорает, и тормоза долго не будут максимально эффективными. Установить суппорт тормоза на кронштейне тормоза.

Обозначить положение относительно ступицы колеса.

Уровень тормозной жидкости в бачке возрастает, при необходимости отсосать с помощью отсасывающего баллона. Демонтировать суппорт тормоза с кронштейна тормоза. Перед монтажом тормозных накладок следует полностью демонтировать суппорт тормоза с кронштейна тормоза.

Еще записи про Opel Astra:

Демонтировать тормозные колодки и направляющие пластины. Очистить суппорт тормоза и кронштейн тормоза.

Опель астра Н замена задних колодок

Использовать стандартное средство для очистки тормозов. При негерметичности суппорта тормоза, повреждении защитного колпачка на поршне или уплотнительной манжеты кронштейна тормоза заменить суппорт тормоза или кронштейн тормоза.

Наклеить новую клейкую пленку на тормозные колодки. Еще не снимать защитную бумагу с задней стороны клейкой пленки. Во время приклеивания пленки обратить внимание на то, чтобы пленка кончилась на заднем крае стрелки тормозной колодки.

Установить направляющие пластины тормозного суппорта. Установить суппорт тормоза на кронштейне тормоза. Обратить внимание на то, чтобы не сгибать направляющие пластины и чтобы клеевые поверхности тормозных колодок соприкасались с тормозной скобой только после их правильной установки.

Зацепить трос стояночного тормоза. Многократно нажать на педаль тормоза. Придерживать педаль тормоза со средней силой около 30 секунд.

Налить тормозную жидкость до маркировки «MAX». Тормозные колодки необходимо заменять при износе накладок минимально допустимая толщина фрикционных накладок — 2,0 мм , непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов. Заменяйте тормозные колодки задних тормозных механизмов только комплектом — 4 шт.

Так выглядит комплект колодок на один тормозной механизм. Обратите внимание, колодки в комплекте разные: Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра.

Some Title Here

Если уровень близок к верхней метке, необходимо откачать часть жидкости: Снимите заднее колесо со стороны заменяемых колодок. Отсоедините от рычага суппорта задний трос привода стояночного тормоза см. Замена задних тросов привода стояночного тормоза Опель Астра h.

Выверните два болта крепления направляющих пальцев суппорта, удерживая пальцы от проворачивания вторым ключом… 4…. Снимите с направляющей колодок наружную… 6….

Установите фиксирующие пружины и тормозные колодки в направляющие в порядке, обратном снятию. Перед установкой тормозных колодок смажьте посадочные места колодок в направляющей консистентной водостойкой смазкой. При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца, а также перемещение суппорта относительно направляющей тормозных колодок.

Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

Opel Astra GTC 2008, 140 л. с. — расходные материалы

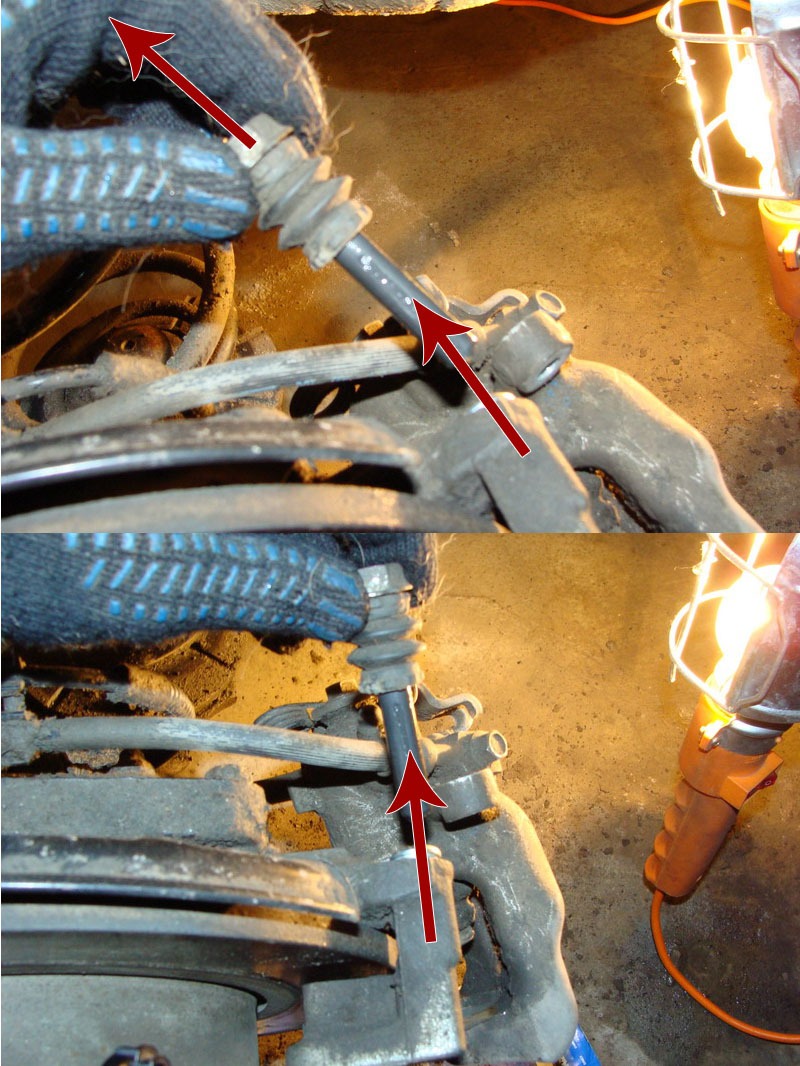

Для этого… …извлеките направляющий палец, смажьте его консистентной смазкой и затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол.

Установите направляющие пальцы в порядке, обратном снятию. Замените защитные чехлы направляющих пальцев, если они затвердели, деформированы или надорваны.

Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.
