Опель Астра h блок предохранителей

Схема предохранителей и реле OPEL ASTRA H / ZAFIRA B с 2004

Цветовая идентификация предохранителей по номинальной силе тока
Цвет предохранителя / Сила тока
Фиолетовый ЗА
Бежевый 5А
Коричневый 7,5 А
Красный 10 А
Синий 15 А
Желтый 20 А
Прозрачный 25 А
Зеленый 30 А
Синий 20 А
Прозрачный 25 А
Розовый 30 А
Зеленый 40 А

Размещение предохранителей в подкапотном монтажном блоке

Подкапотный монтажный блок
/ Защищаемый контур / Номинальная сила тока
1 ABS 20 А
2 ABS 30 А
3 Система обогрева, вентиляции салона, климат-контроль (HVAC) 30 А
4 Система обогрева, вентиляции и кондиционирования (HVAC) 30 А
5 Вентилятор системы охлаждения 1» 30 А / 40 А
6 Вентилятор системы охлаждения 2″ 20 А / 30 А / 40 А
7 Омыватели стекол 10 А
8 Звуковой сигнал 15 А
9 Омыватели фар 25 А
10 — •
11
12 Циркуляционный насос 5 А
13 Противотуманные фары 15А
14 Очистители стекол 30 А
15 Очистители стекол 30 А
16 Модуль управления двигателем/система Open&Starl/cTon-CMrHan ABS 5А
17 Подогрев топливного фильтра (дизельные модели) 25 А
18 Стартер 25 А
19 Электронное оборудование коробки передач 30 А
20 Кондиционер 10 А
21 Электронное оборудование двигателя 20А
22 Электронное оборудование двигателя 7,5 А
23 Система адаптивного света фар (AFL), регулирование угла наклона фар 10А
24 Топливный насос 15А
25 Электронное оборудование коробки передач 15А
26 Электронное оборудование двигателя 10 А
27 Усилитель рулевого управления 5А
28 Электронное оборудование коробки передач 5А
29 Электронное оборудование коробки передач 7,5 А
30 Электронное оборудование двигателя 10 А
31 Система адаптивного света фар (AFL). регулирование угла наклона фар 10 А
32 Тормозная система, кондиционер 5А
33 Система адаптивного света фар (AFL). регулирование угла наклона фар 5А
34 Блок управления модуля рулевой колонки 7.5 А
3S Информационно-развлекательная система ’20 А
36 Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей 7.5 А

Размещение предохранителей в салонном монтажном блоке

/ Защищаемый контур / Номинальная сила тока
1 Электропривод управления передними стеклоподъемниками 25 А
2 — —
3 Приборы 7,5 А
4 Обогрев/кондиционер/климат-контроль (HVAC) 5А
5 Подушка безопасности 7,5 А
6 — —
7 — —
8 — —
9 —
10 — —
11 Обогрев заднего стекла 25 А
12 Очиститель заднего стекла 15 А
13 Система помощи при парковке 5А
14 Обогрев/кондиционер 7,5
15 —
16 Система опознавания занятости сиденья/система Open&Start 5А
17 Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида 5А
18 Приборы/переключатели 5А
19 — —
20 CDC 10 А
21 Обогрев наружных зеркал'» 7,5 А
22 Верхний люк 25 А
23 Электронное управление задними стеклоподъемниками 7,5 А
24 Диагностический разьем 7,5 А
25 —
26 Электропривод складывания эс_ркпл 7,5 А
27 Ультразвуковой датчик, устройство противоугонной сигнализации 5А
28 —
29 Прикуриватель, передняя розетка 15А
30 Задняя розетка 10 А
31 .
32 Система Open&Start 25 А
33 .
34 Верхний люк 25 А
35 Розетка отбора мощности (задняя) 10 А
36 Тягово-сцепное устройство 20 А
37 Освещение салона 5А
38 Центральное запорное устройство, клемма 30 А
39 Обогрев левого сидения 15А
40 Приборы, переключатели 15А
41 — •
42 —
43 —
44 —

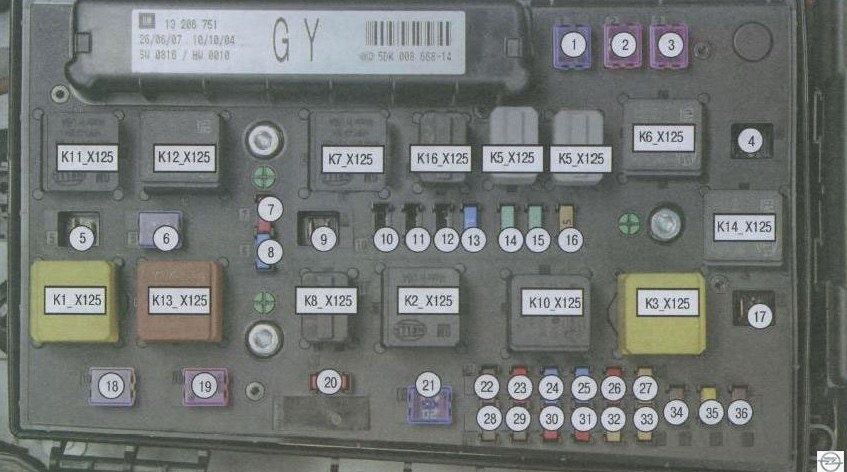

Подкапотный монтажный блок
/ Рабочий контур / Обозначение реле
1 Вентилятор системы охлаждения К11 Х125
2 Вентилятор системы охлаждения К12 Х125
3 Насос омывателей фар К7 Х125
4 Противотуманные фары К16 Х125
5 Передние очистители (медленно/быстро) К5 Х125
6 Передние очистители (включение/выключение) К6_Х125
7 Вентиляция салона К15 Х125
8 Подогрев топливного фильтра (дизельные модели) К14_Х125
9 Стартер К1 Х125
10 Вентилятор системы охлаждения К13 Х125
11 Компрессор К/В К8 Х125
12 ЕСМ К2 Х125
13 Топливный насос К10 Х125
14 Клемма 15 КЗ Х125


Салонный монтажный блок
Рабочий контур Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Opel Astra GTC 1.8 Cosmo › Бортжурнал › Блок предохранителей и реле Opel Astra H

БАГАЖНЫЙ БЛОК

2 — не используется.
3 (7,5 А) — приборная панель. Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.
4 (5 А) — система кондиционирования. Если не работает кондицинер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера. При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Проверьте работу муфты и компрессора, исправность кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.
5 (7,5 А) — подушки безопасности.
6,7,8,9,10 — не используются.
11 (25 А) — обогрев заднего стекла. Если перестало отпотевать заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.
12 (15 А) — очиститель заднего стекла. Если задний «дворник» не работает, проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить. Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.
13 (5 А) — система помощи при парковке.
14 (7,5 А) — система кондиционирования. См. пред. 4.
15 — не используется.
16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start.
17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида.
18 (5 А) — приборы и переключатели на панели. См. пред. 3.
19 — не используется.
20 (10 А) — управление амортизаторами (система CDC).
21 (7,5 А) — обогрев боковых зеракал. Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри него. Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала при снятой накладке:
Проводка и разъёмы внутри зеркала заднего вида в Opel Astra H

Читать еще:  Opel Astra h замена ступицы

Реле в багажнике

Предохранители в блоке под капотом

Реле в блоке под капотом


Силовые предохранители в моторном отсеке Opel Astra H

Назначение и расположение предохранителей Opel Astra GTC

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Опель.

Предохранители
Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.

В автомобиле имеется три блока предохранителей:
■ в левой передней части моторного отсека.
■ за вещевым отделением в салоне автомобилей с левосторонним рулевым управлением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком.
■ под крышкой на левой стенке багажного отделения.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя производить только после устранения причины его выхода из строя.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, могут быть вставлены предохранители, не имеющие конкретного назначения.

Приспособление для снятия предохранителей
Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека.
Освободите защелку крышки и поднимите крышку вверх до упора. Снимите крышку, потянув ее вертикально вверх.

После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Блок предохранителей в приборной панели

На автомобилях с левосторонним управлением коробка предохранителей располагается позади вещевого ящика на приборной панели. Открыть отсек и нажать влево, чтобы отпереть. Опустить отсек вниз и снять его.

На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Открыть передний вещевой ящик, затем открыть крышку и опустить ее вниз.

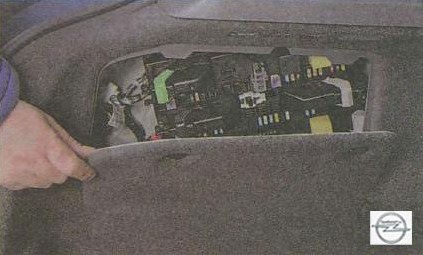

Блок предохранителей в багажном отделении
Блок предохранителей находится под крышкой на левой стенке багажного отделения.

Opel Astra H manual

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.
В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины…

2….и откиньте вниз крышку.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора…

4….и снимите его крышку.

В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

Читать еще:  Замена прокладок теплообменника Опель Астра h z16xer

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8….и извлеките его из контактного разъема.

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11….и установите новое реле.

12. Плавкие вставки заменяйте аналогично замене реле.

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

Рис. 10.2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.

Опель Астра h блок предохранителей

Опель Астра Н. Электросхемы — часть 3

Схема 8. Система отопления (кондиционирования) и вентиляции салона: 1, 5, 6, 7, 17, 18 — контактные разъемы; 2 — реле К15; 3 — электронный модуль монтажного блока моторного отсека; 4 — монтажный блок моторного отсека; 8 — комбинация приборов; 9 — блок управления системой отопления (кондиционирования) и вентиляции салона; 10 — распределительное устройство системы отопления (кондиционирования) и вентиляции салона; 11 — резистивная сборка электромотора системы отопления (кондиционирования) и вентиляции салона; 12 — электромотор привода воздухораспределительной заслонки; 13 — электромотор привода заслонки системы циркуляции воздуха; 14, 15 — электромотор заслонки распределения воздушных потоков; 16 — электромотор заслонки смешивания воздуха.

Схема 9. Выключатель стоп-сигналов, выключатель фонарей заднего хода, блок выключателей наружного освещения, подсветка комбинации приборов: 1, 2, 4, 5, 6, 14, 15, 16, 18, 19, 21, 24 — контактные разъемы; 3 — выключатель стоп-сигналов; 7,11, 20 — монтажный блок предохранителей в моторном отсеке; 8 — электронный модуль монтажного блока предохранителей в салоне; 9 — монтажный блок предохранителей в салоне; 10 — электронный модуль монтажного блока в моторном отсеке; 12, 13 — выключатель фонарей света заднего хода; 17, 23 — комбинация приборов; 22 — блок выключателей наружного освещения.

Схема 10. Тягово-сцепное устройство, звуковой сигнал: 1, 6, 7, 9. 10, 11, 13, 17, 18, 19 — контактные разъемы; 2, 14 — электронный модуль монтажного блока предохранителей в моторном отсеке; 3, 16 — монтажный блок предохранителей в моторном отсеке; 4, 5 — звуковой сигнал; 8 — электронный модуль рулевой колонки; 12 — блок выключателей; 15 — электронный модуль тягово-сцепного устройства.

Схема 11. Блок-фары, противотуманные фары: 1, 2, 5, 6, 14, 15, 16, 17, 25, 26, 27, 33,34 — контактные разъемы; 3, 28 — электронный модуль монтажного блока предохранителей в моторном отсеке; 4, 30 монтажный блок предохранителей в моторном отсеке; 7 — лампа ближнего света (левая блок-фара); 8 — лампа дальнего света (левая блок-фара); 9 — лампа указателей поворота (левая блок-фара); 10 — лампа габаритного огня (левая блок-фара); 11, 12 — моторедуктор электрокорректора света левой блок-фары; 13 — левая блок-фара; 18- лампа ближнего света (правая блок-фара); 19 — лампа дальнего света (правая блок-фара); 20 — лампа указателей поворота (правая блок-фара); 21 — лампа габаритного огня (правая блок-фара); 22, 23 — моторедуктор электрокорректора света правой блок-фары; 24 — правая блок-фара; 29 — реле К16; 31 — лампа левой противотуманной фары; 32 — лампа правой противотуманной фары.

Схема 12. Задние фонари, фонари освещения номерного знака, дополнительный стоп-сигнал: 1 — электронный модуль монтажного блока предохранителей в салоне; 2 — монтажный блок предохранителей салоне; 3,4, 7, 8, 12, 13 — контактные разъемы; 5 — левый задний фонарь; 6 правый задний фонарь; 9 — левая лампа фонаря освещения номерного знака; 10 — правая лампа фонаря освещения номерного знака; 11 дополнительный стоп-сигнал.

Схема 13. Обогреватель заднего стекла, компрессор системы отопления (кондиционирования) и вентиляции салона, система автоматической регулировки температурного режима (климат-контроль), датчик системы отопления (кондиционирования) и вентиляции салона: 1, 2, 3, 7, 8, 12, 13, 17, 18, 20, 21, 23, 24, 30, 32 — контактные разъемы; 4 — датчик контроля качества воздуха; 5 — регулятор подачи воздуха в салон; 6 — воздухораспределитель; 9 — колодка жгута проводов системы управления двигателем; 10, 16 — монтажный блок предохранителей в моторном отсеке; 11 — датчик давления; 14 — реле К8; 15 — электронный модуль монтажного блока предохранителей в моторном отсеке; 19, 22 — муфта компрессора кондиционера; 25 — реле К8; 26 — электронный модуль монтажного блока предохранителей в салоне; 27 — предохранитель FR11 ( 30 А); 28 — предохранитель FR21 (7,5 А); 29 — монтажный блок предохранителей в салоне; 31 — обогреватель заднего стекла.

Читать еще:  Фильтр воздушный Opel Astra h

Схема 14. Внутреннее освещение салона, освещение вещевого ящика, подсветка зеркала в противосолнечных козырьках: 1, 4. 5, 6, 7, 8. 9, 18, 19, 20, 21, 22, 25, 26 — контактные разъемы; 2, 23 — электронный модуль монтажного блока предохранителей в салоне; 3, 24 — монтажный блок предохранителей в салоне; 10 — плафон освещения вещевого ящика; 11 — плафон освещения зеркала в левом противосолнечном козырьке, 12 — плафон освещения зеркала в правом противосолнечном козырьке; 13 — плафон освещения заднего ряда сидений; 14, 15 — плафон освещения переднего ряда сидений; 16 — микрофон; 17 — датчик противоугонной системы.

БЛОК ПРЕДОХРАНИТЕЛЕЙ OPEL ASTRA H L35 УНИВЕРСАЛ

Для идентификации автомобиля и достоверного подбора блок предохранителей Opel Astra H L35 Универсал, следует внимательно выбрать модификацию транспортного средства. Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства.

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Выберете модификацию т/с для поиска блок предохранителей

  • Opel Astra H L35 Универсал 1.4 75 л.с. id9156

Двигатель: объем — 1.4 л., мощность — 75 л.с., тип — бензиновый, модель — Z 14 XEL. Привод: передний. Год выпуска: 2004- наст. время

Двигатель: объем — 1.4 л., мощность — 90 л.с., тип — бензиновый, модель — Z 14 XEP. Привод: передний. Год выпуска: 2004- наст. время

Двигатель: объем — 1.4 л., мощность — 90 л.с., тип — бензиновый, модель — Z 14 XEP. Привод: передний. Год выпуска: 2009- наст. время

Двигатель: объем — 1.6 л., мощность — 94 л.с., тип — бензиновый, модель — Z 16 YNG. Привод: передний. Год выпуска: 2005- наст. время

Двигатель: объем — 1.6 л., мощность — 105 л.с., тип — бензиновый, модель — Z 16 XE1. Привод: передний. Год выпуска: 2004- наст. время

Двигатель: объем — 1.6 л., мощность — 116 л.с., тип — бензиновый, модель — A 16 XER. Привод: передний. Год выпуска: 2006- наст. время

Двигатель: объем — 1.6 л., мощность — 116 л.с., тип — бензиновый, модель — Z 16 XER. Привод: передний. Год выпуска: 2009- наст. время

Двигатель: объем — 1.6 л., мощность — 180 л.с., тип — бензиновый, модель — Z 16 LET. Привод: передний. Год выпуска: 2007- наст. время

Двигатель: объем — 1.8 л., мощность — 125 л.с., тип — бензиновый, модель — Z 18 XE. Привод: передний. Год выпуска: 2004- наст. время

Двигатель: объем — 1.8 л., мощность — 140 л.с., тип — бензиновый, модель — A 18 XER. Привод: передний. Год выпуска: 2005- наст. время

Двигатель: объем — 2 л., мощность — 170 л.с., тип — бензиновый, модель — Z 20 LEL. Привод: передний. Год выпуска: 2004- наст. время

Двигатель: объем — 2 л., мощность — 200 л.с., тип — бензиновый, модель — Z 20 LER. Привод: передний. Год выпуска: 2004- наст. время

Двигатель: объем — 1.3 л., мощность — 90 л.с., тип — дизель, модель — Z 13 DTH. Привод: передний. Год выпуска: 2005- наст. время

Двигатель: объем — 1.7 л., мощность — 80 л.с., тип — дизель, модель — Z 17 DTL. Привод: передний. Год выпуска: 2004- наст. время

Двигатель: объем — 1.7 л., мощность — 101 л.с., тип — дизель, модель — Z 17 DTH. Привод: передний. Год выпуска: 2004- наст. время

Двигатель: объем — 1.7 л., мощность — 110 л.с., тип — дизель, модель — A 17 DTJ. Привод: передний. Год выпуска: 2007- наст. время

Двигатель: объем — 1.7 л., мощность — 125 л.с., тип — дизель, модель — Z 17 DTR. Привод: передний. Год выпуска: 2007- наст. время

Двигатель: объем — 1.9 л., мощность — 100 л.с., тип — дизель, модель — Z 19 DTL. Привод: передний. Год выпуска: 2005- наст. время

Двигатель: объем — 1.9 л., мощность — 120 л.с., тип — дизель, модель — Z 19 DTJ. Привод: передний. Год выпуска: 2004- наст. время

Двигатель: объем — 1.9 л., мощность — 120 л.с., тип — дизель, модель — Z 19 DT. Привод: передний. Год выпуска: 2005- наст. время

Двигатель: объем — 1.9 л., мощность — 150 л.с., тип — дизель, модель — Z 19 DTH. Привод: передний. Год выпуска: 2004- наст. время

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
