Замена тормозных колодок на дэу нексия

Как заменить передние тормозные колодки Дэу Нексия

Ресурс передних тормозных колодок на Daewoo Nexia зависит прежде всего от самих колодок, а так же от стиля вождения. Чем качественней колодки, тем дольше служить они будут. Так же при плавном ускорении и торможении, колодки будут служить дольше.

Как определить необходимость замены колодок

Передние колодки изнашиваются быстрее чем задние. Поэтому следить за их состоянием и проверять нужно чаще. О том, что рабочая поверхность колодок изношена до предельно допустимого уровня говорят следующие признаки:

• характерный писк при нажатии на педаль тормоза
• уровень тормозной жидкости в расширительном бочке ниже необходимого
• педаль тормоза «уходит» до упора в пол, при этом тормозной путь увеличивается

Если вы обнаружили на своей Дэу Нексии указанные выше признаки, вполне возможно, что передние колодки изношены и требуют проверки и замены.

Какие колодки выбрать

С завода устанавливались оригинальные колодки Daewoo 96281937. Стоимость комплекта на данный момент от 950 руб. Помимо оригинальных колодок, в магазинах можно найти большой выбор аналогов по более доступным ценам.

• ADR (Россия) ADR290611 цена от 400 руб
• AMD AMDBF171 цена от 550 руб
• Fenox BP43013 цена от 650 руб
• Markon 13200170 от 450 руб
• Pilenga FDP7003 от 450 руб

Перед покупкой тормозных колодок аналогов обязательно уточняйте у продавца, действительно ли покупаемые колодки подойдут для вашего автомобиля.

Инструкция по самостоятельной замене колодок

Ослабляем с помощью балонного ключа колесные гайки и поддомкрачиваем автомобиль.

Откручиваем колесо и видим перед собой суппорт с верхним и нижним болтом крепления

Откручиваем ключом на 14 нижний болт крепления суппорта, а верхний слегка ослабляем.

Поднимаем скобу суппорта вверх и вытаскиваем из посадочного места старые колодки.

Внимательно осматриваем старые колодки — если износ равномерный, приступаем к замене колодок на новые. Если же верх или низ изношен больше, это говорит о том, что суппорт при торможении подклинивает и необходимо смазать направляющие суппорта специальной смазкой.

Устанавливаем новые колодки на место старых, утапливаем поршень в скобе суппорта до полного его углубления. Это необходимо чтобы одеть скобу на новые колодки.

После установки колодок и сборки, перед началом движения несколько раз нажимаем на педаль тормоза для того, чтобы поршень в суппорте занял свое рабочее положение.

Похожие Статьи:

• Замена передних тормозных колодок Hyundai Creta
• Как заменить задние тормозные колодки Шевроле Круз
• Как заменить передние тормозные колодки на…

Поделиться «Как заменить передние тормозные колодки Дэу Нексия»

Замена задних тормозных колодок на Дэу Нексия

Замена задних тормозных колодок на Дэу Нексия своими руками не требует много времени и умений. Большинство автовладельцев производят замену без СТО . Для проведения процедуры понадобятся плоскогубцы и крестовая отвёртка. При отсутствии опыта обязательно изучить пособие по замене тормозных колодок.

Колодки тормозные задние Sangsin на автомобиль Дэу Нексия.

Устройство задних тормозных колодок

Производители устанавливают на Daewoo Nexia задние тормозные механизмы барабанного типа. Задние колодки взаимодействуют с гидравлическим тормозным цилиндром. Механический регулятор поддерживает зазор на распорной планке.

Стояночный тормоз Дэу Нексия имеет механический привод. Элементы стояночного тормоза:

• рычаг;
• трос в оболочке;
• уравнитель;
• разжимные пружины.

Во время ремонта нужно обратить внимание на элементы стояночного тормоза. В случае их износа произвести замену.

Причины замены

Перед началом процедуры замены необходимо произвести диагностику тормозных колодок.

• Заклинивание задних колёс. Означает, что оборвались накладки тормозной колодки.
• Толщина накладки задней тормозной колодки менее 1,5 мм. Это невозможно проверить. Автовладельцы определяют по характерному скрипу метала при торможении.
• Наличие масла или тормозной жидкости на колодках.

При диагностировании одного из пунктов на своём автомобиле требуется замена колодок.

Периодичность замены

Производитель рекомендует производить замену задних колодок через 60 тыс. км пробега. Это среднестатистический показатель. Через сколько км производить замену зависит от стиля езды и торможения.

Инструкция по замене

При замене барабанных колодок меняются все детали ремонтного комплекта.

1. Поставить авто на первую передачу и зафиксировать передние колёса.
2. Опустить «ручник».
3. Снять заднее колесо.
4. Откачать тормозную жидкость из бачка.
5. Снять тормозной барабан.
6. Отсоединить стяжную пружину.
7. Зажать плоскогубцами хвостовик на опорной стойке, нажать на шайбу и повернуть. Вместе с хвостовиком должна сняться опорная стойка и пружина передней накладки.
8. Снять переднюю накладку и регулятор для зазора.
9. Снять стяжную пружину и удалить распорную планку.
10. Отодвинуть заднюю накладку.
11. Снять с троса ручного тормоза разжимной рычаг.
12. Демонтировать пружину для регулировки зазора.
13. Снять серьгу и рычаг регулировки.
14. Прочистить пружину, серьгу и рычаг регулятора. Установить на новые тормозные накладки.
15. На места трения передней и задней накладки тормозного барабана с тормозным щитом нанести тугоплавкую смазку.
16. Намазать резьбу планки смазкой и закрутить гайку.
17. Сжать пассатижами поршни тормозного цилиндра. Произвести установку тормозных накладок.
18. Установить тормозной барабан.
19. Нажимать на тормозную педаль до тех пор, пока не прекратятся щелчки. Происходит регулировка зазора между барабаном и тормозными накладками. Регулятор издаёт щелчки. Зазор считается выставленным в момент прекращения щелчков.
20. Установить колесо.

В материале тормозных накладок содержатся опасные для человека волокна асбеста.

Запрещается очищать детали колодок пылеобразующими инструментами (сухая щётка, шлифовка колодок, струя сжатого воздуха).

Для удаления загрязнений применять только влажную ткань.

Тормозные колодки на втором колесе меняются по аналогии. После замены тормозных колодок нужно отрегулировать систему стояночного тормоза.

Производители рекомендуют также заменять пружины, опорные стойки и распорные планки. Перечисленные детали не продаются в комплекте с колодками. Об их покупке нужно позаботиться отдельно.

Полезные советы

Подборка полезных советов по замене задних колодок на Дэу Нексия.

При демонтаже и установке не путать задние и передние накладки заднего тормозного барабана. Запрещается переставлять накладки на другое колесо, возможно возникновение неравномерного торможения.

Нежелательно переставлять б/у колодки — нарушается автоматическая регулировка тормозного механизма и увеличивается свободный ход педали тормоза.

Удалять воздух из контура или всей системы после отсоединения трубопроводов или шлангов тормозного гидропривода.

Процесс замены колодок по пошаговой инструкции займёт не более 30 минут. Следования советам продлит время эксплуатации колодок.

Замена тормозных колодок Daewoo Nexia N150

ЗАМЕНА ПЕРЕДНИХ ТОРМОЗНЫХ КОЛОДОК
Замену тормозных колодок проводим, если минимальная толщина накладки колодки составляет менее 1,5 мм. Изношенные колодки следует за менять только в комплекте.

Вывешиваем и снимаем переднее колесо.

Накидным ключом «на 13» отворачиваем нижний болт крепления суппорта к направляющему пальцу.

Приподнимаем суппорт, поворачивая его вокруг оси верхнего направляющего пальца.

Извлекаем из направляющей тормозные колодки.

На внутренней тормозной колодке с тыльной стороны установлена контактная пластина со скобой (показана стрел кой).

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Выполнить эту операцию можно разными способами.

Раздвижными пассатижами утапливаем поршень в цилиндр.
Другой способ: устанавливаем на место наружную колодку и опускаем суппорт в рабочее положение.

Через отверстие в суппорте, опираясь монтажной лопаткой о тормозной диск, утапливаем поршень в цилиндр.

Устанавливаем новые колодки в обратной последовательности.

ЗАМЕНА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК
Для замены колодок вывешиваем и снимаем заднее колесо. Снимаем тормозной барабан.

Отверткой отсоединяем передний конец верхней стяжной пружины от серьги рычага регулятора.

. и снимаем пружину.

Придерживая пассатижами хвостовик опорной стойки задней колодки, нажимаем на шайбу и поворачиваем ее до совмещения прорези шайбы с хвостовиком стойки.

Снимаем шайбу, пружину и опорную стойку.

Выводим заднюю тормозную колодку из пространства между щитом тормозного механизма и ступицей и отсоединяем наконечник стояночного троса от разжимного рычага колодок.

Отсоединив нижнюю стяжную пружину, снимаем заднюю колодку.

Снимаем распорную планку в сборе.

Снимаем опорную стойку передней колодки.

Снимаем переднюю колодку в сборе с элементами механизма автоматической регулировки зазора между колодками и барабаном.
Отсоединяем от колодки рычаг регулятора, его пружину и серьгу. Устанавливаем новые колодки в обратной последовательности. Обратите внимание, что шестерня распорной планки, серьга и рычаг регулятора правого тормозного механизма серебристого цвета, а левого механизма — черного.

На переднюю часть распорной планки правого тормозного механизма нанесена маркировка RH, а левого механизма — LH.

Перед установкой колодок необходимо уменьшить длину распорной планки, завернув шестерню до конца на резьбовом стержне. Это необходимо для того, что бы установить тормозной барабан. После установки тормозного барабана необходимо подвести к нему колодки. Для этого необходимо нажать педаль тормоза 10-15 раз. В барабане послышатся щелчки, поскольку начнет работать механизм автоматической регулировки зазоров. Когда щелчки прекратятся, регулировка закончена.

Аналогично заменяем задние тормозные колодки другого колеса. После установки новых тормозных колодок нужно отрегулировать стояночную тормозную систему.

Информация актуальна для моделей Дэу Нексия 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Руководства по ремонту Дэу Нексия: замена тормозных колодок тормозного механизма переднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FPD02.

Вам потребуются: ключ «на 14», ключ для болтов колес, раздвижные пассатижи или универсальный съемник.

Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок – 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей и при наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом – 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.

1. Снимите левое переднее колесо.

2. Выверните нижний болт крепления суппорта.

3. . и поднимите суппорт вверх.

4. Снимите тормозные колодки с направляющей.

5. На внутренней тормозной колодке установлена дополнительная металлическая прокладка, которую необходимо переставить на внутреннюю колодку из нового комплекта.

Если на новых колодках отсутствуют контактные пластины, перед установкой колодок переставьте их со старых.

6. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.

Утопить поршень можно с помощью универсального съемника, который подобен показанному на фото.

7. Установите детали в порядке, обратном снятию. Для исключения самоотворачивания болта крепления суппорта, перед установкой смажьте его резьбу анаэробным фиксатором резьбы.

8. Аналогично замените тормозные колодки тормозного механизма правого колеса.

9. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать
на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки
касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые сто километров: при сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает, и тормоза долго не будут максимально эффективными.

Руководства по ремонту Дэу Нексия: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FLD04.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок менее допустимой;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– на накладках появились глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана») .

6. Снимите верхнюю стяжную пружину пассатижами или отверткой.

Детали тормозного механизма заднего колеса: 1 – опорная стойка; 2 – щит; 3 – рабочий цилиндр; 4 – распорная планка; 5 – задняя тормозная колодка с разжимным рычагом привода стояночного тормоза; 6 – верхняя стяжная пружина; 7 – пружина опорной стойки; 8 – шайба опорной стойки; 9 – тормозной барабан; 10 – стопорный винт; 11 – нижняя стяжная пружина; 12 – серьга пружины механизма автоматической регулировки зазора между колодками и барабаном; 13 – пружина механизма автоматической регулировки зазора между колодками и барабаном; 14 – нажимной рычаг механизма автоматической регулировки зазора между колодками и барабаном; 15 – передняя тормозная колодка; 16 – болт крепления рабочего цилиндра

ПРЕДУПРЕЖДЕНИЕ

При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

7. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90°.

8. . и снимите шайбу, пружину и опорную стойку передней колодки.

9. Снимите переднюю колодку в сборе с регулятором зазора.

10. . и нижнюю стяжную пружину.

11. Снимите распорную планку.

12. Снимите шайбу, пружину и опорную стойку задней колодки.

13. Отведите назад заднюю тормозную колодку.

14. . и отсоедините разжимной рычаг от троса привода стояночного тормоза.

15. Снимите пружину рычага регулятора зазора.

17. . и рычаг регулятора.

18. Очистите пружину, серьгу и рычаг регулятора и установите на новую тормозную колодку в последовательности, обратной снятию.

19. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

20. Смажьте резьбу стержня А распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку Б, но не затягивайте гайку.

ПРЕДУПРЕЖДЕНИЯ

Завод изготовитель рекомендует при каждой замене задних тормозных колодок заменять распорные планки, пружины и опорные стойки новыми. Детали распорной планки и регулятора левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма, не перепутайте их!

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.

23. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

24. Установите на место колесо. Проверьте легкость его вращения.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему ( см. «Регулировка привода стояночного тормоза» ).

Daewoo Nexia Family › Logbook › Замена тормозных колодок и замена смазок

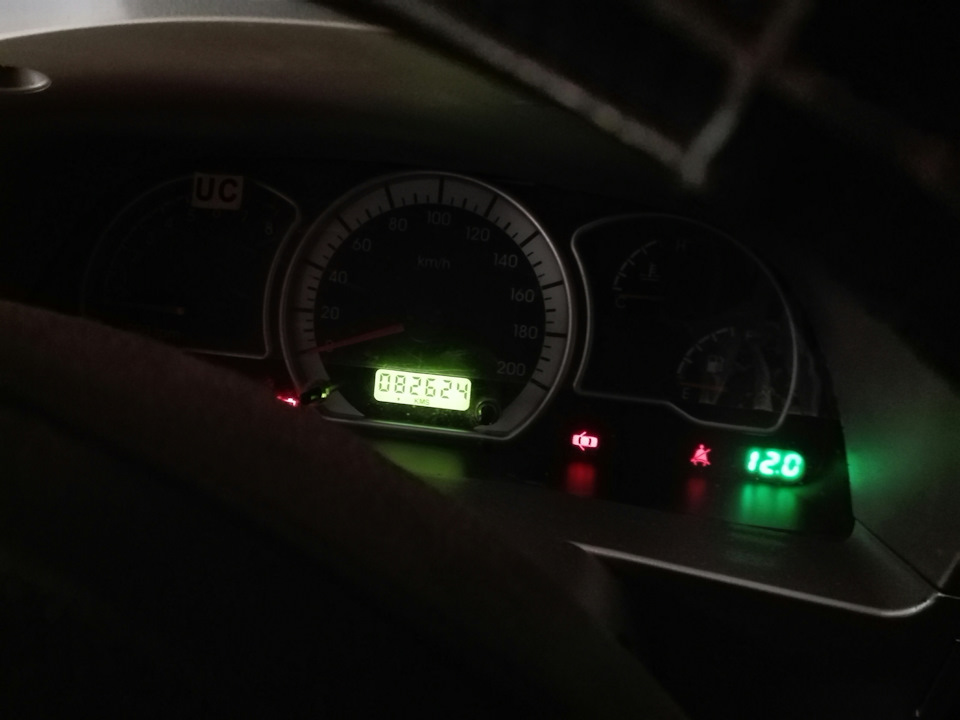

Доброго вечера Всем. Пробег

В деревне съездил за грибами, ничего не нашел. Приехав заехал в гараж, решил заменить тормозные колодки.

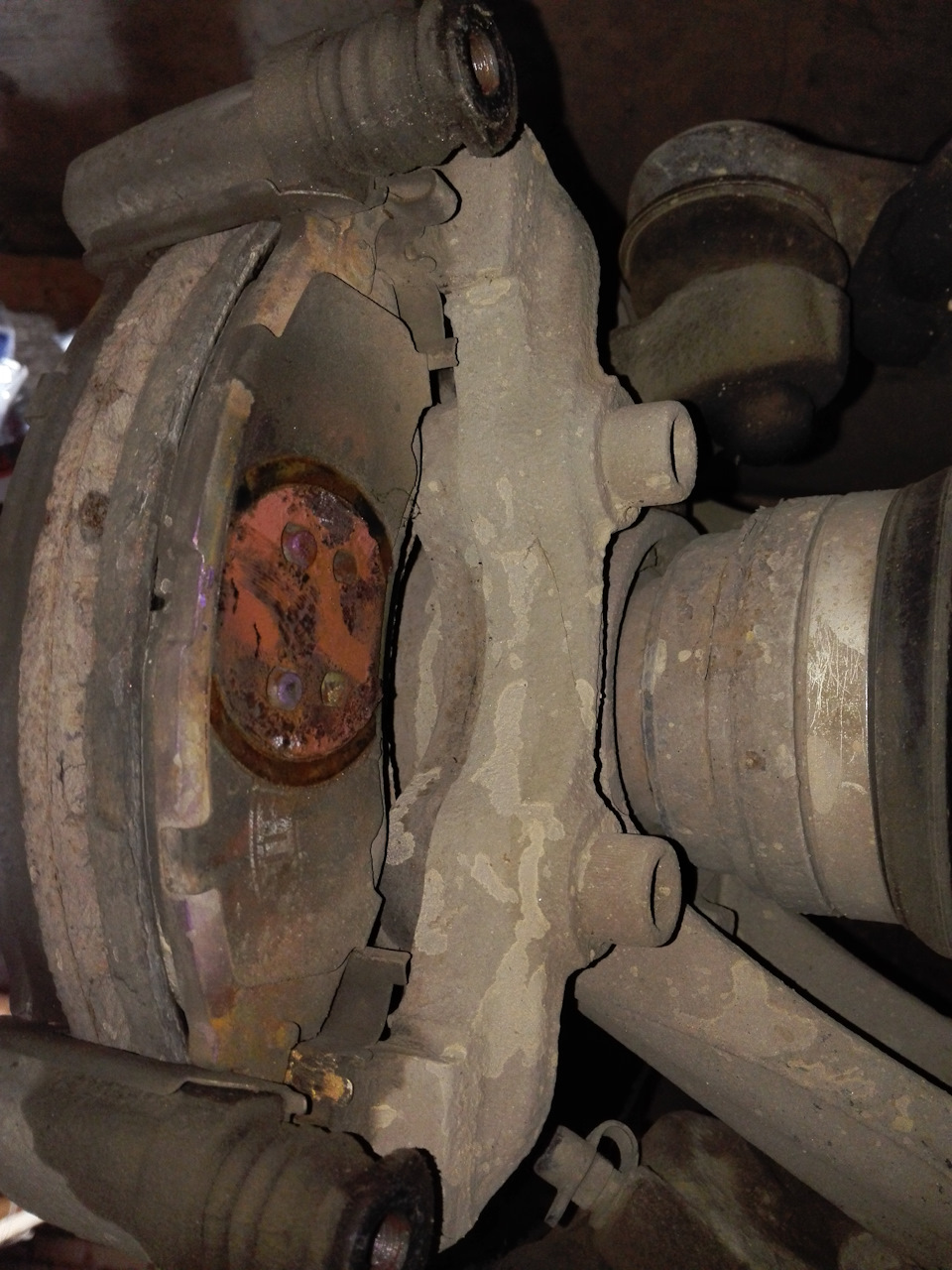

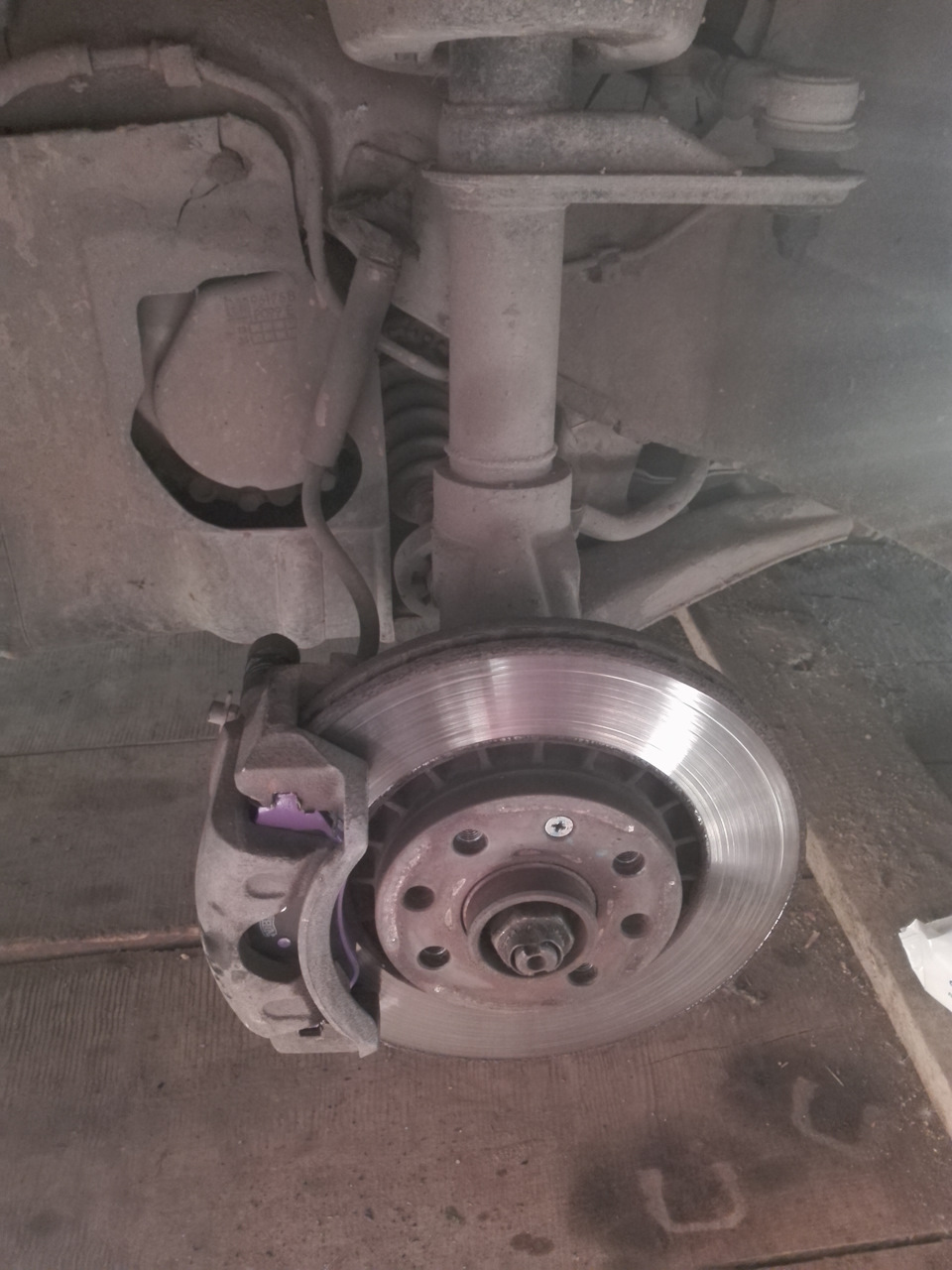

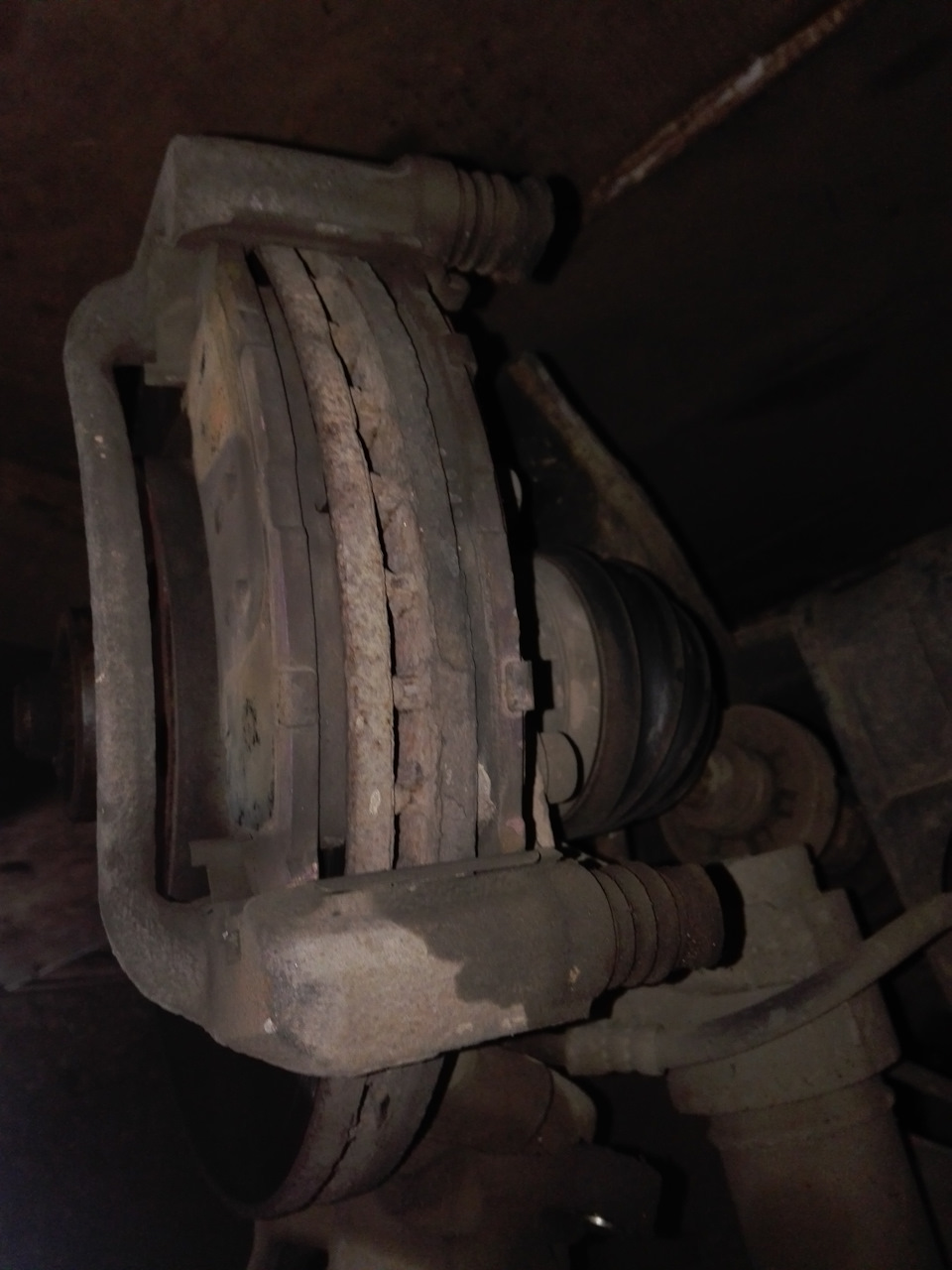

Поднял, снял колесо, открыл бачок тормозной жидкости.

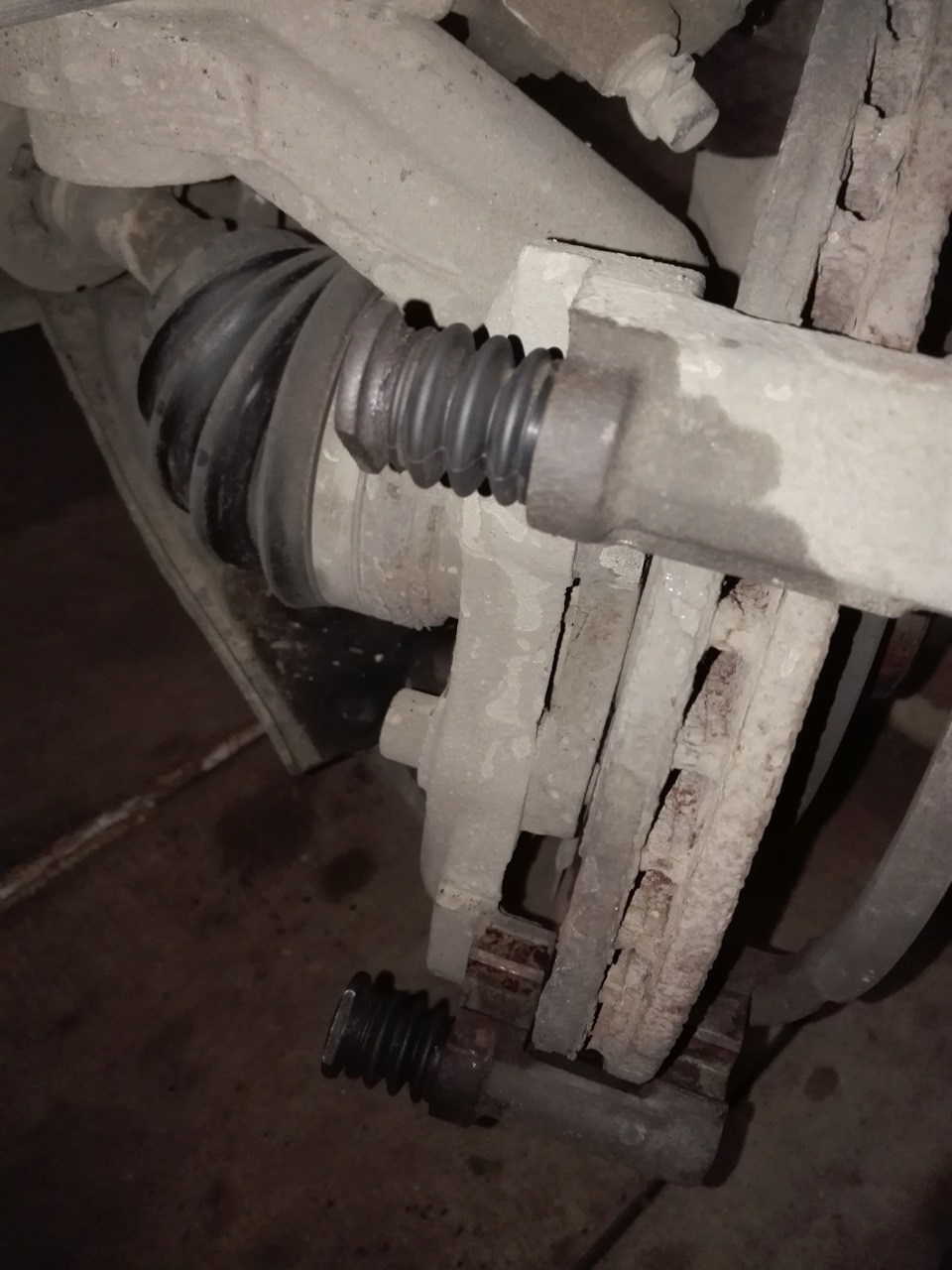

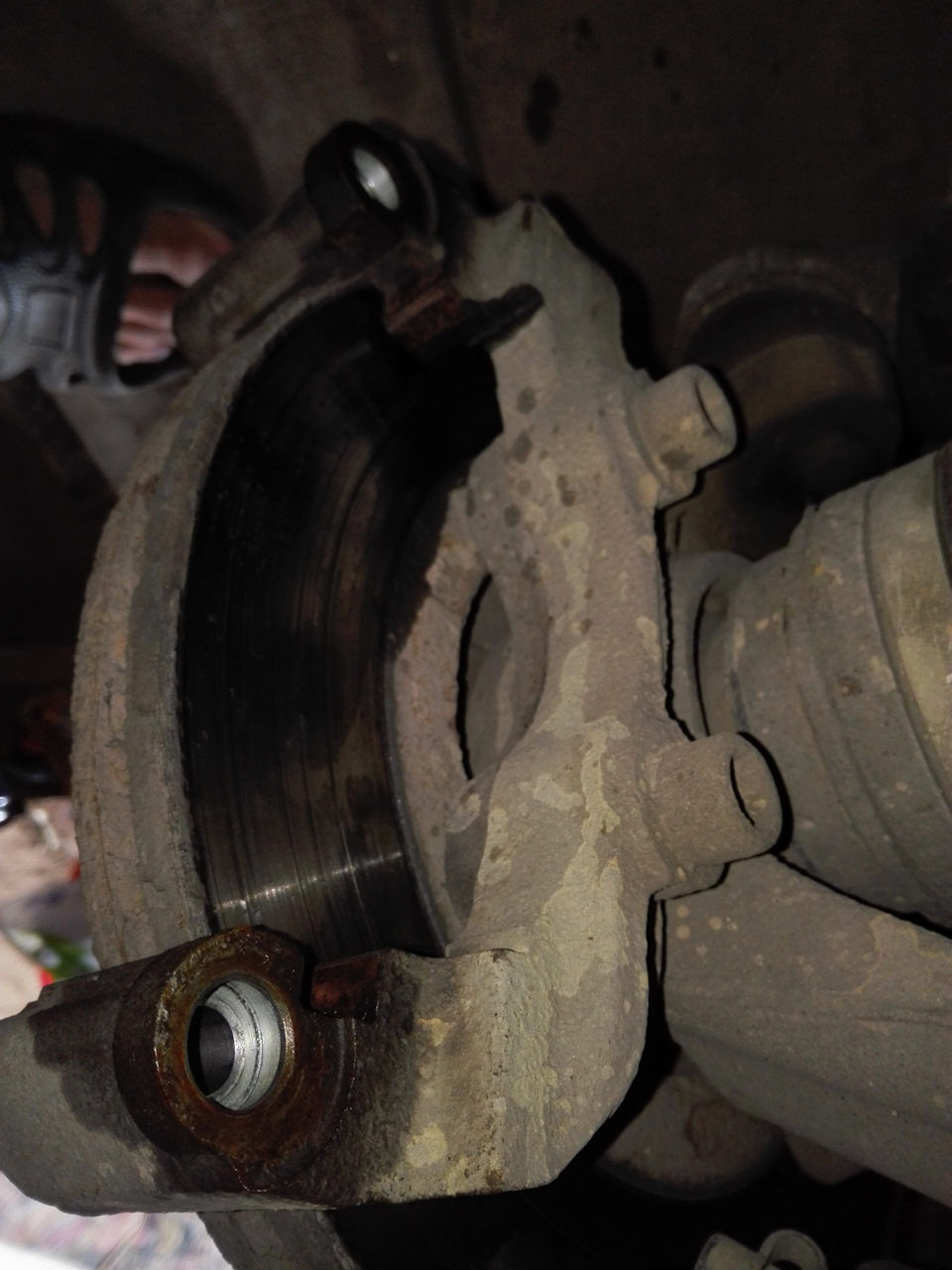

Дальше снял колодки.

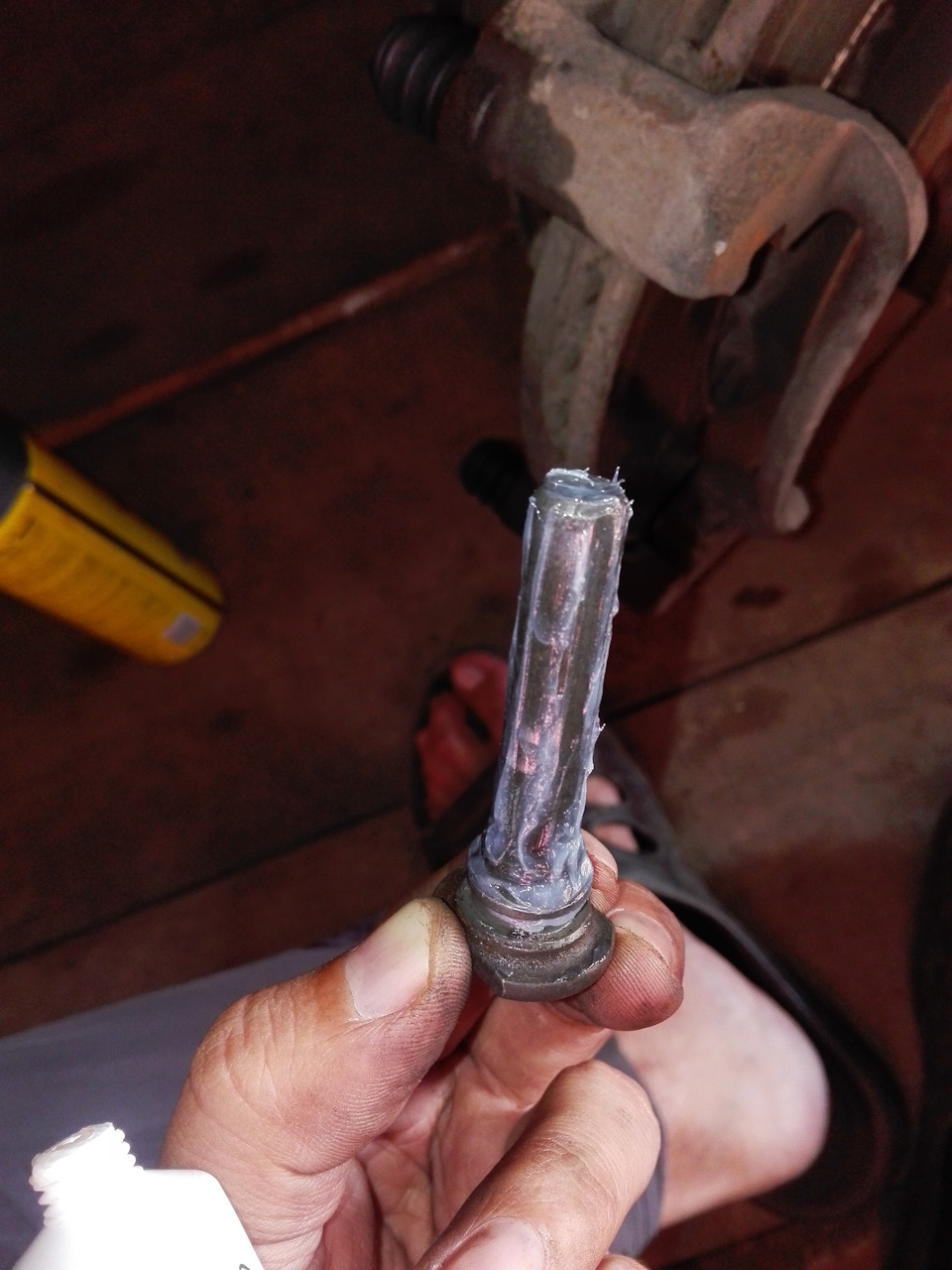

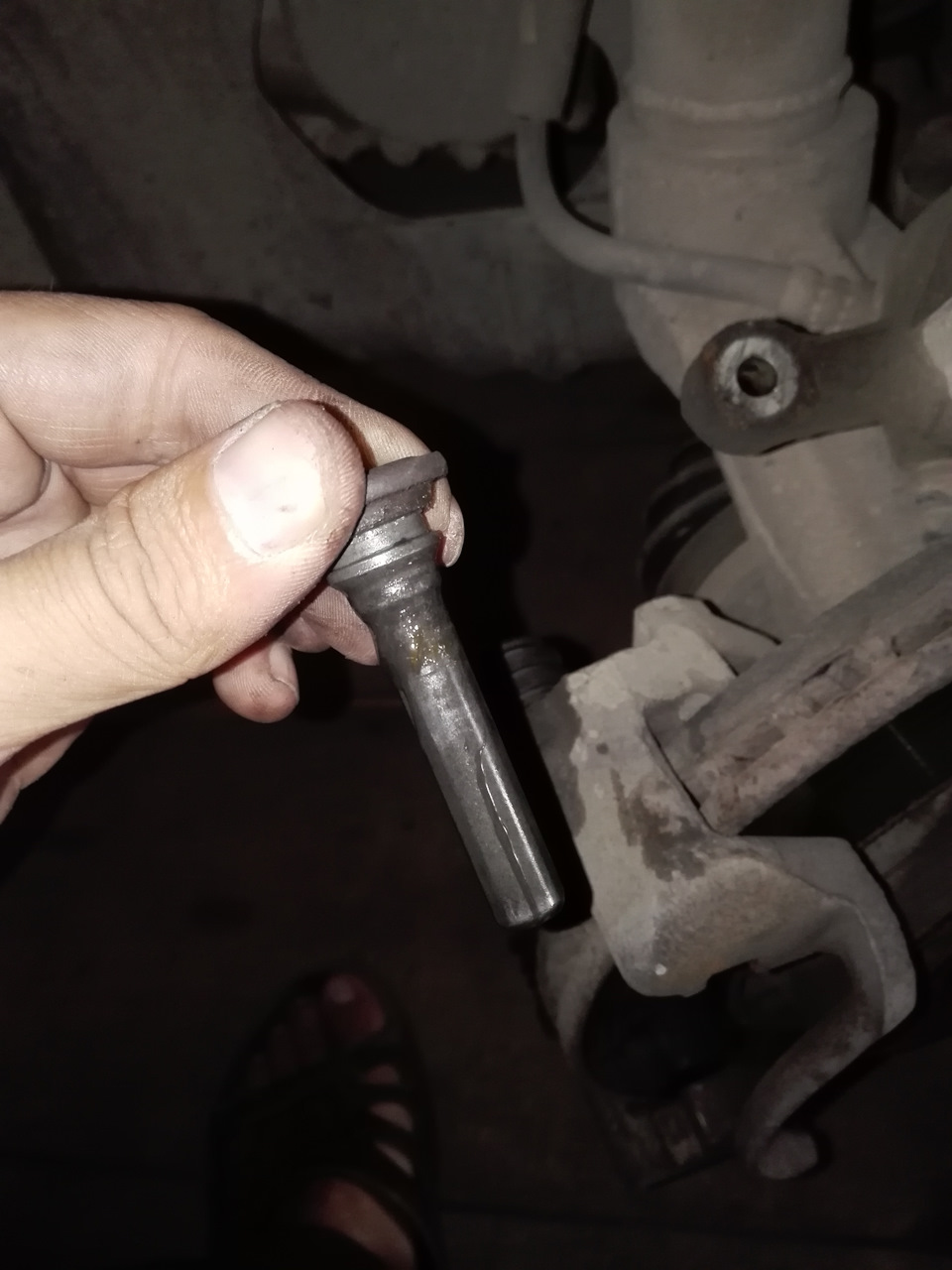

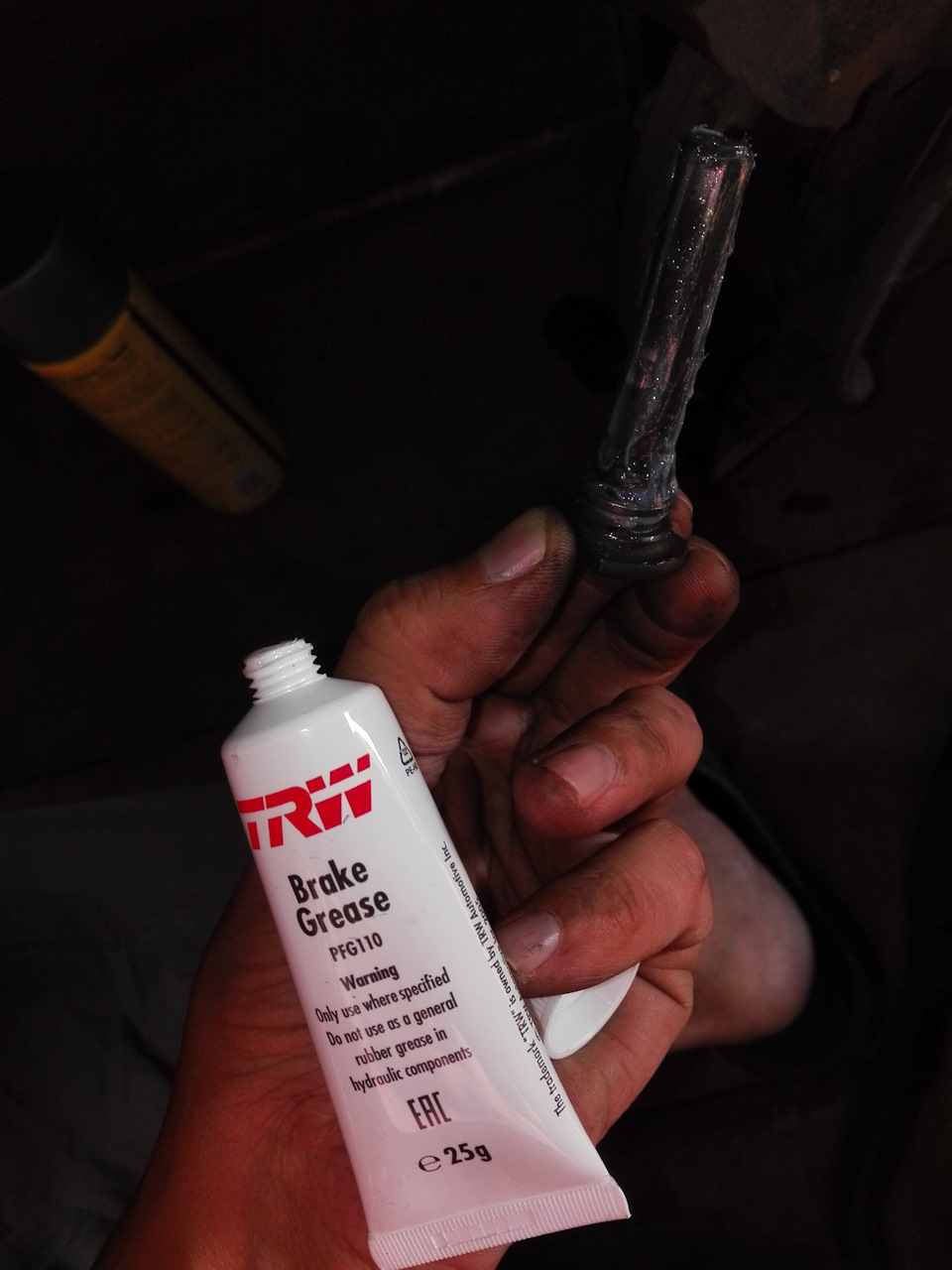

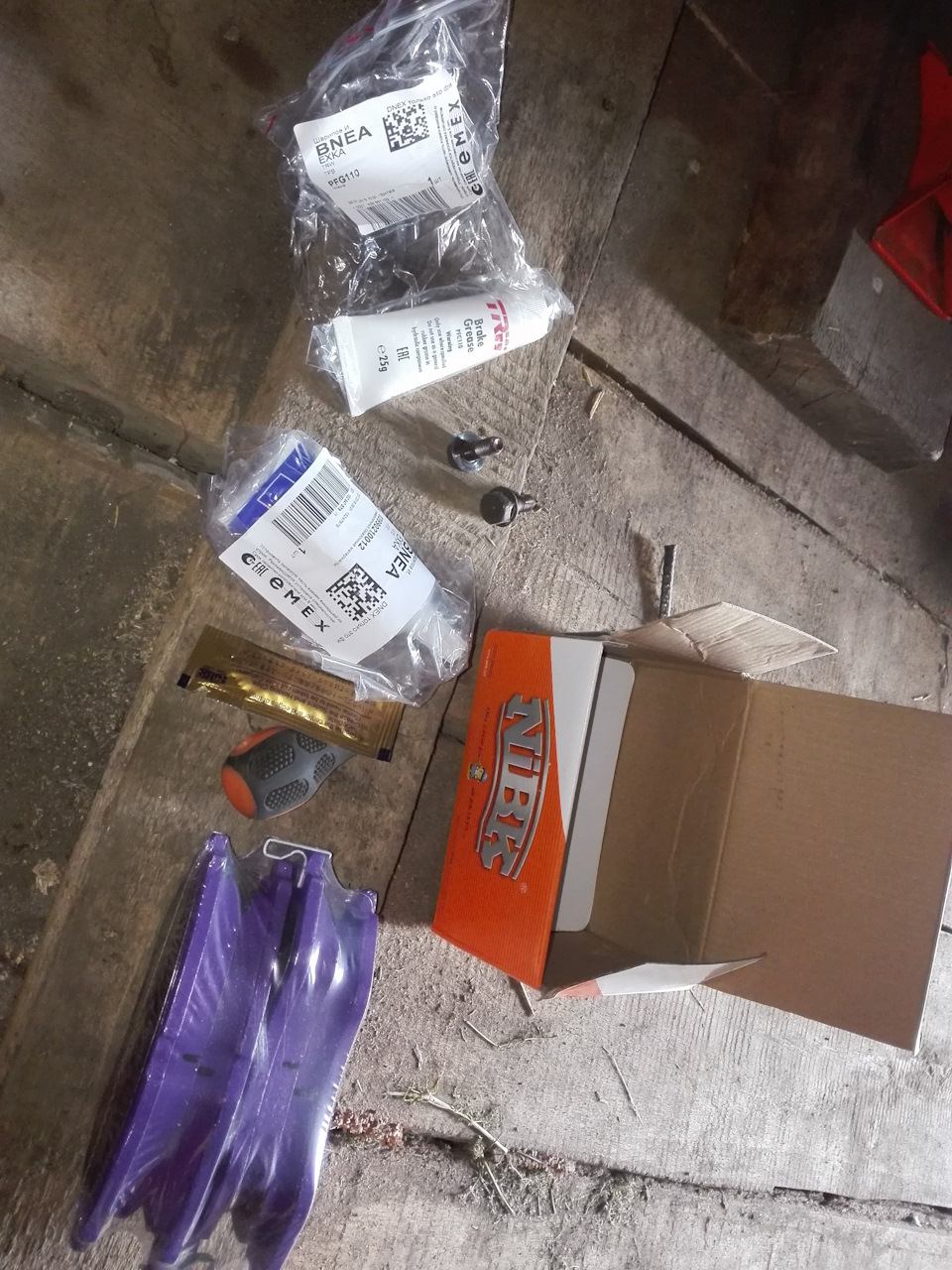

Много писать не буду, напишу одно по совету заменил смазки на всех направляющих на TRW

, прежде очистил от МС 1630

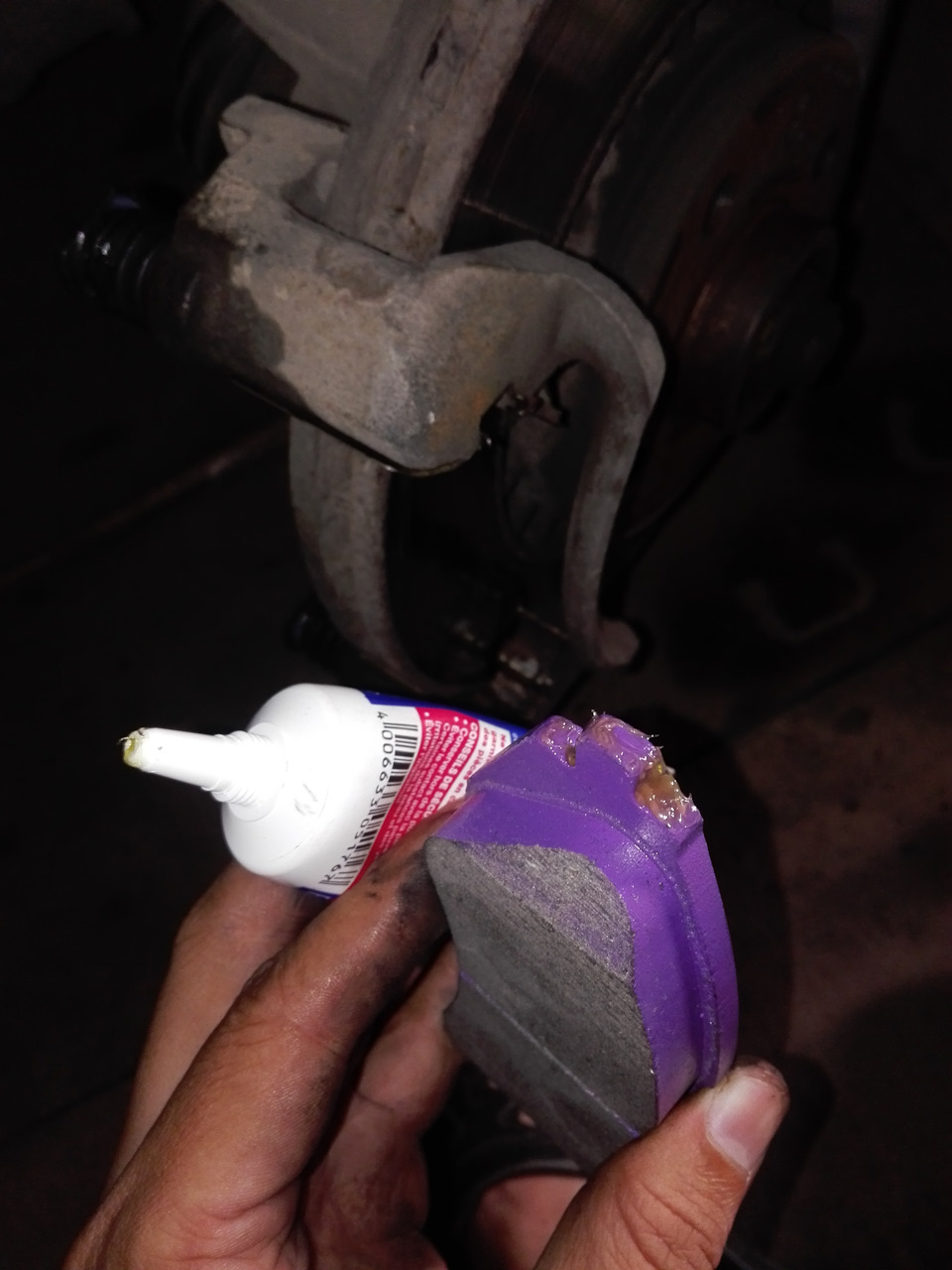

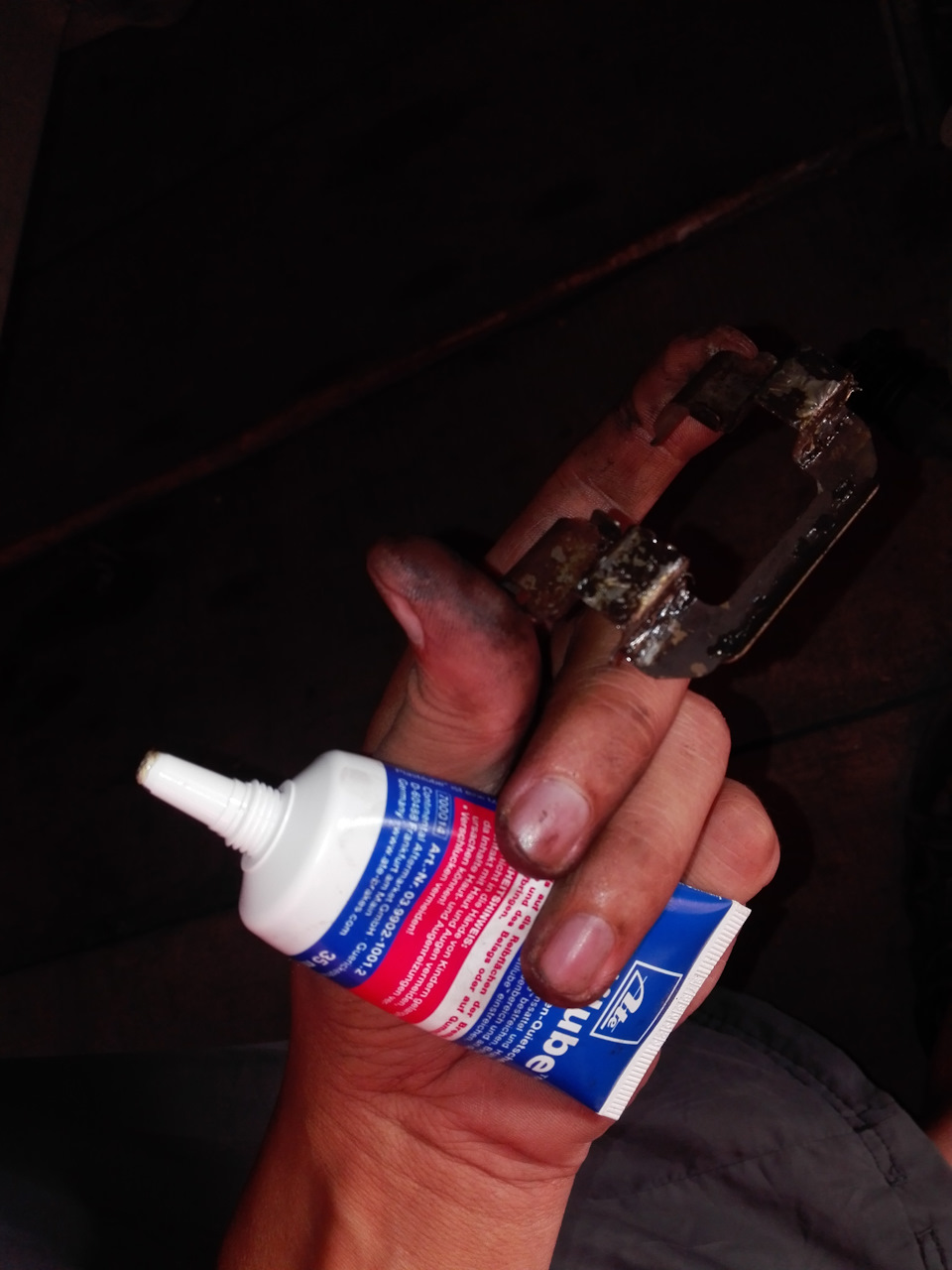

по цвету они похожи и по консистенции. Противоскрипной смазкой ATE смазал торцы колодок

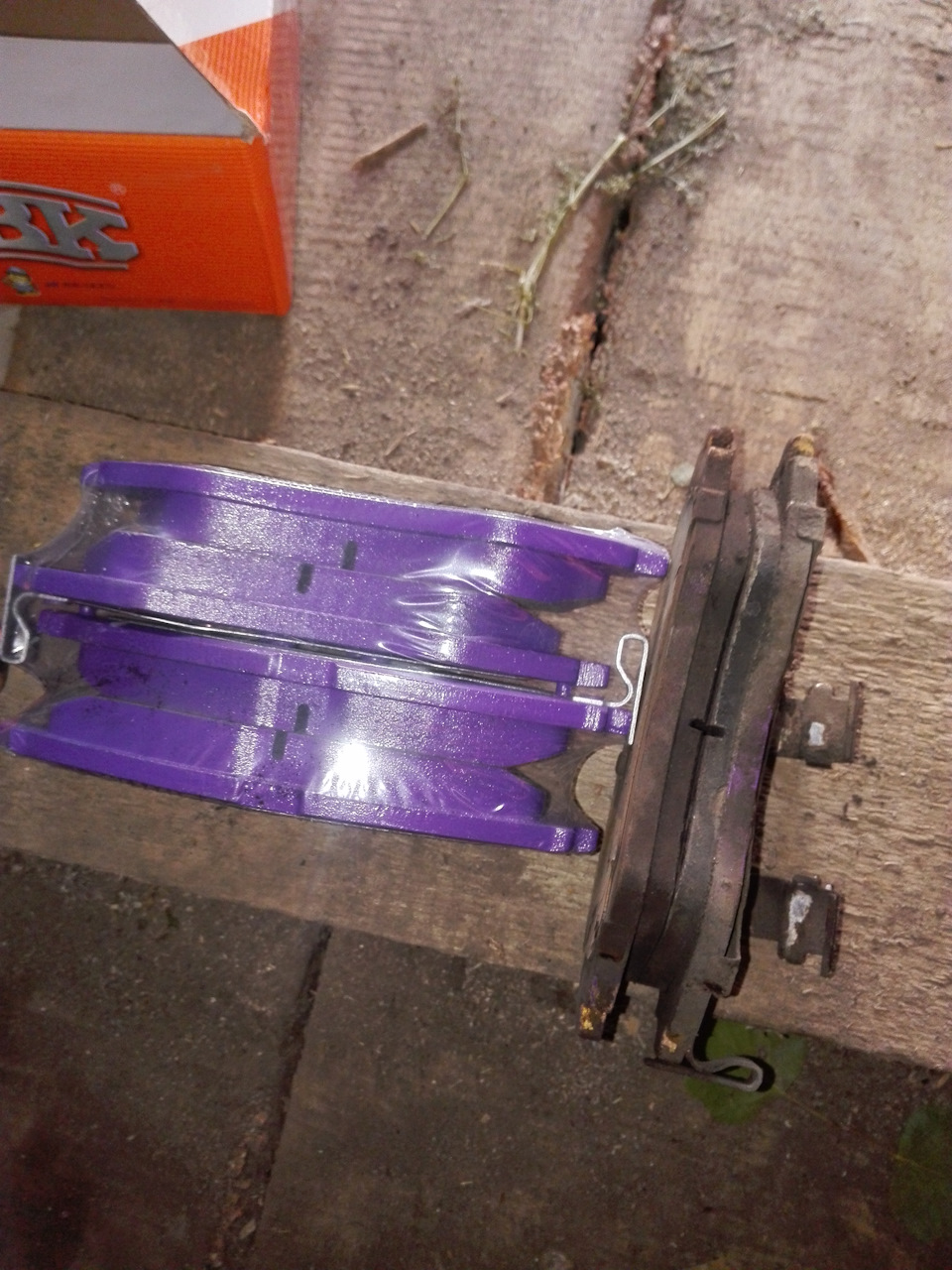

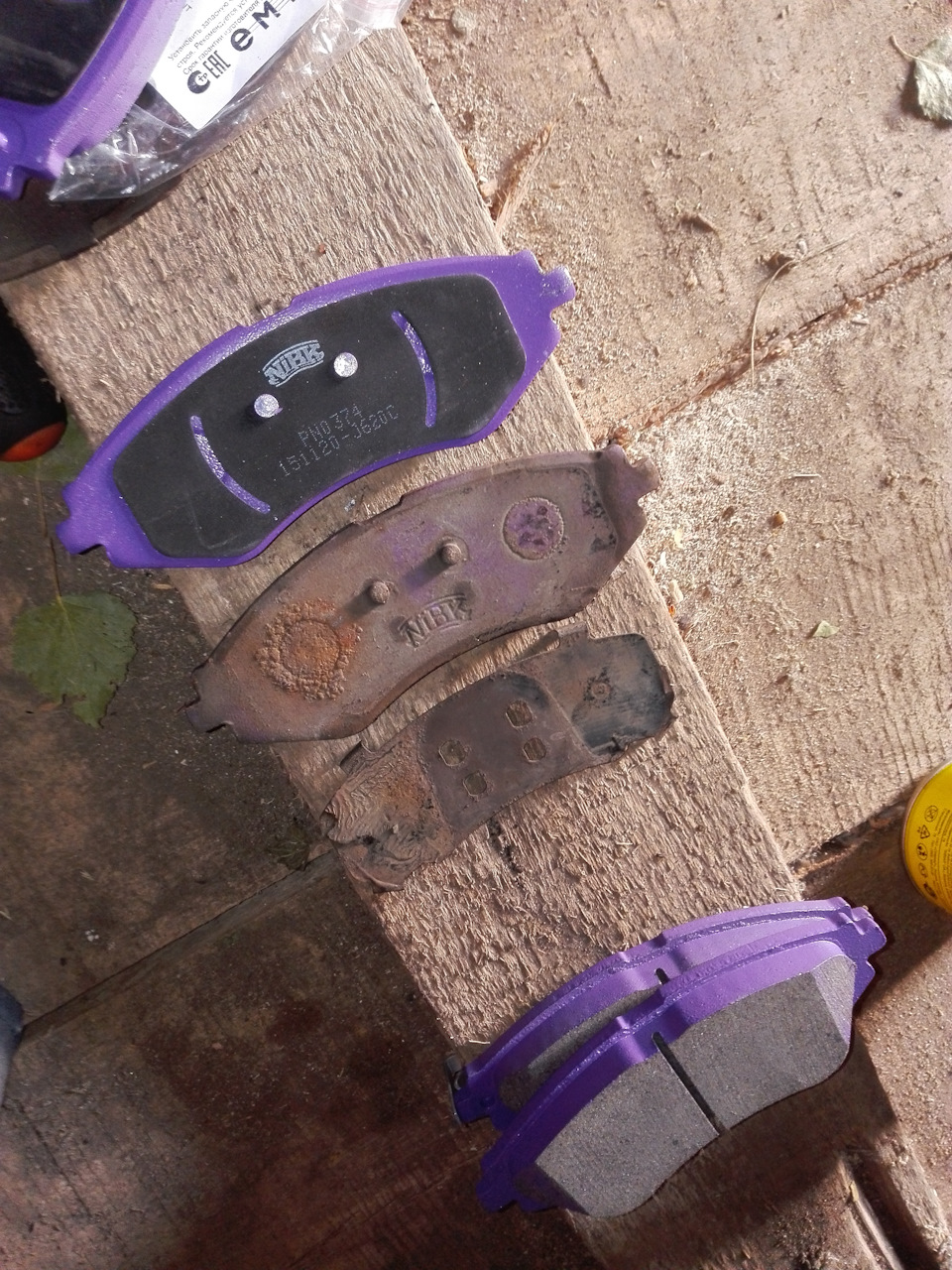

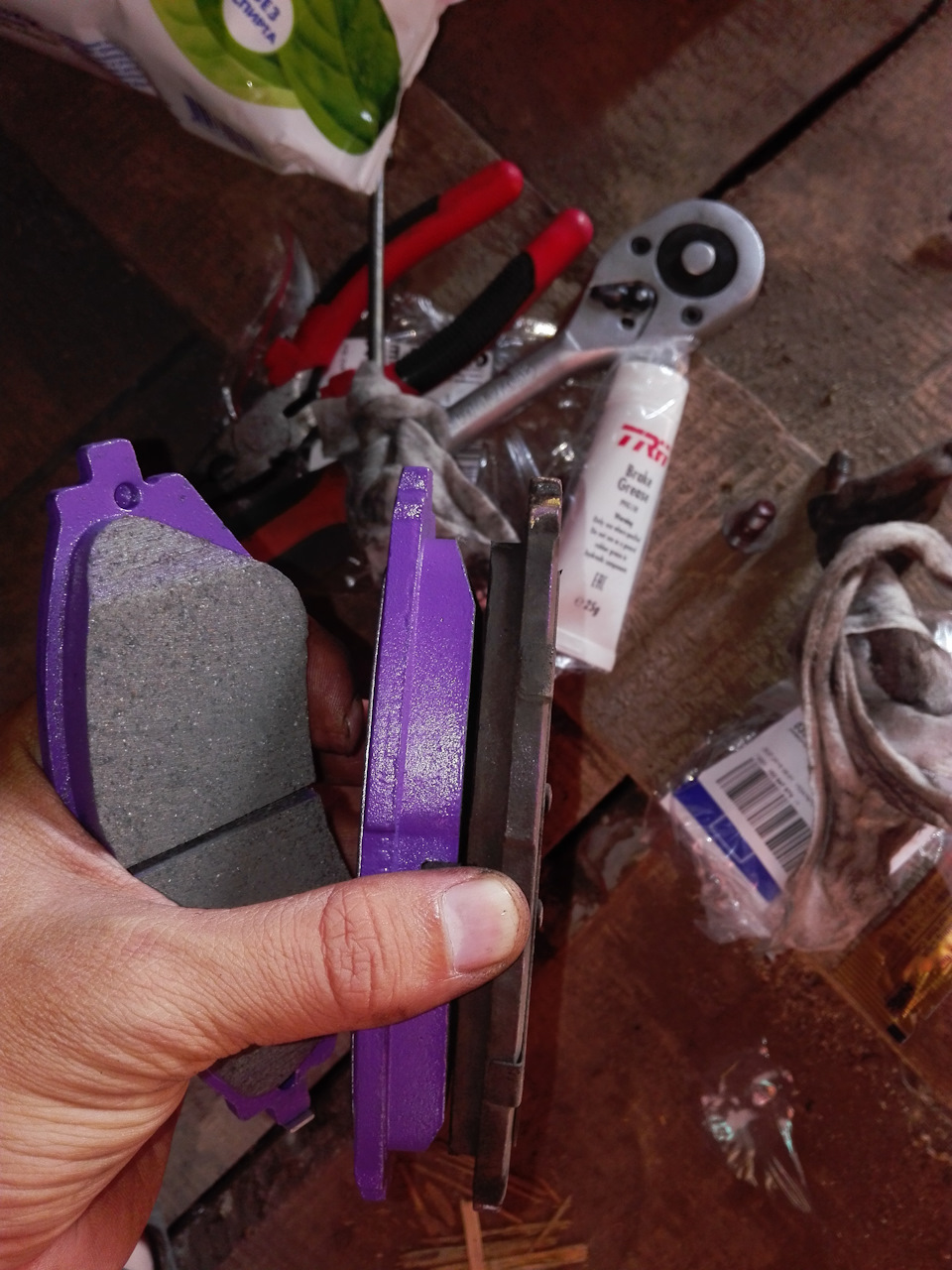

, пружин и.т.д где идёт контакт соприкосновения.Тормозные колодки отличаются, противоскрипная пластины на новых колодках сидят на заклёпках.

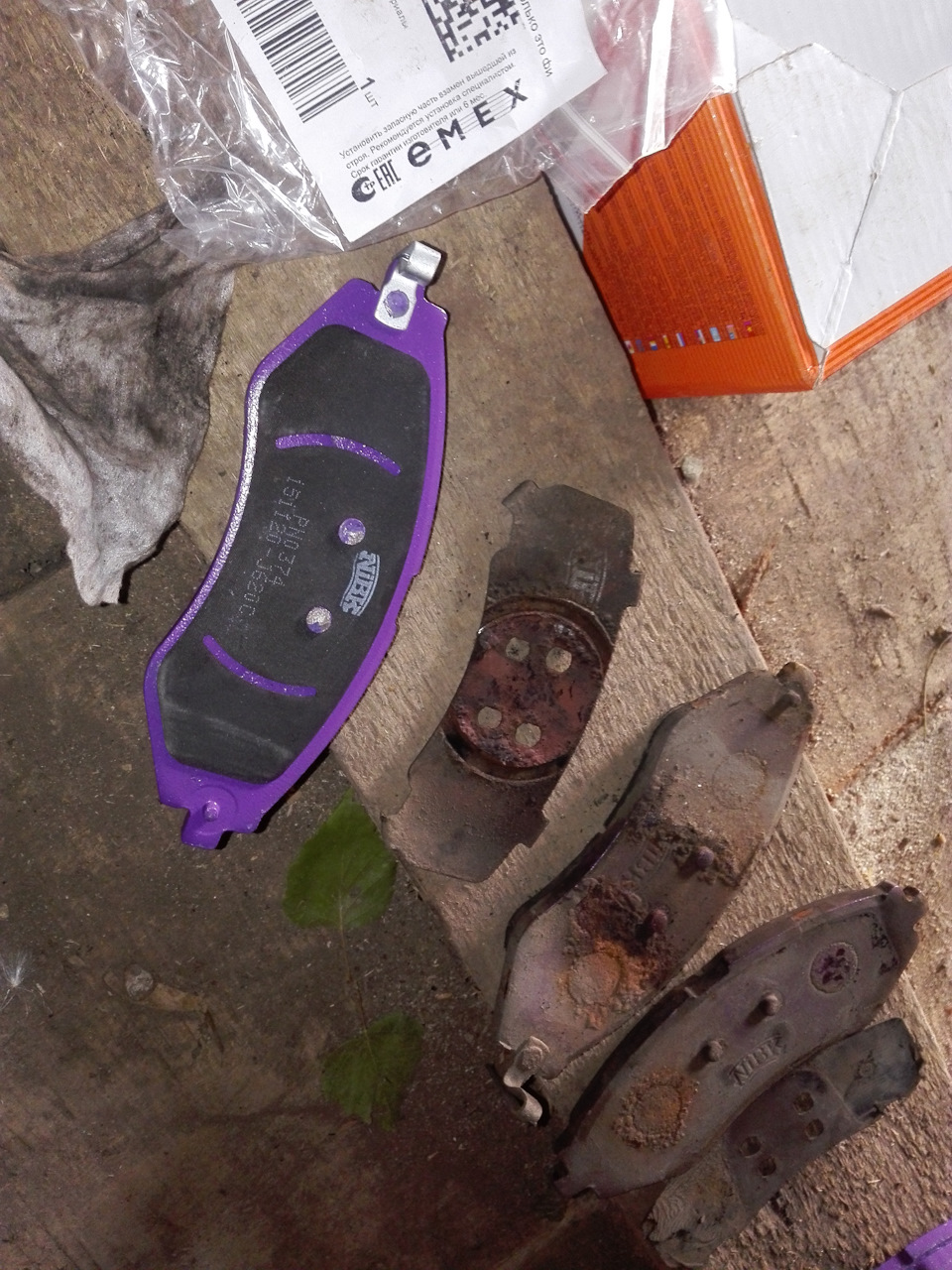

На старых пластина снимается.

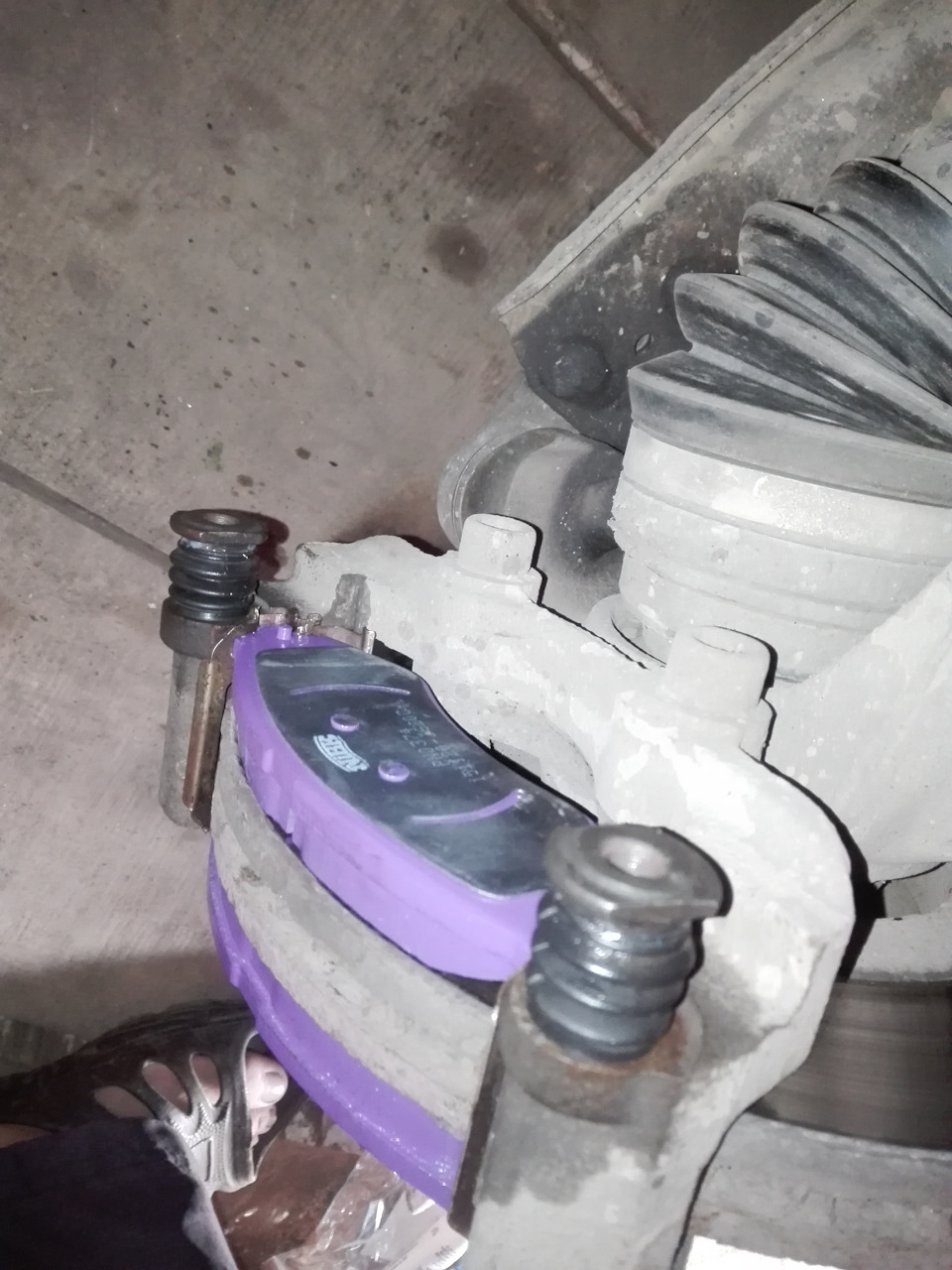

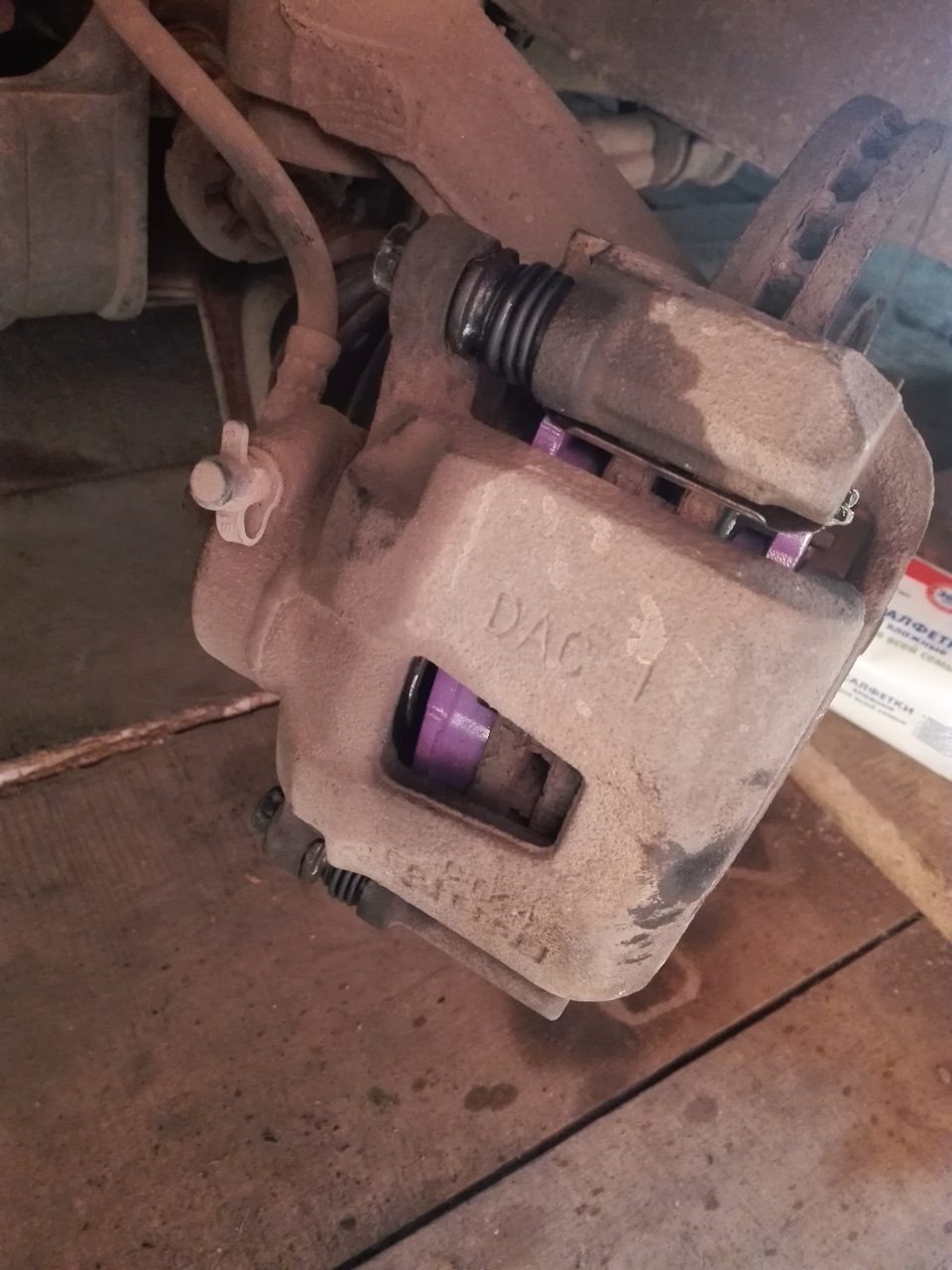

Остальное итак понятно. Все вычищал, смазывал. Вторая сторона также. Спасибо Всем.

Daewoo Nexia 2012, engine Gasoline 1.5 liter., 80 h. p., Front drive, Manual — DIY

Comments 14

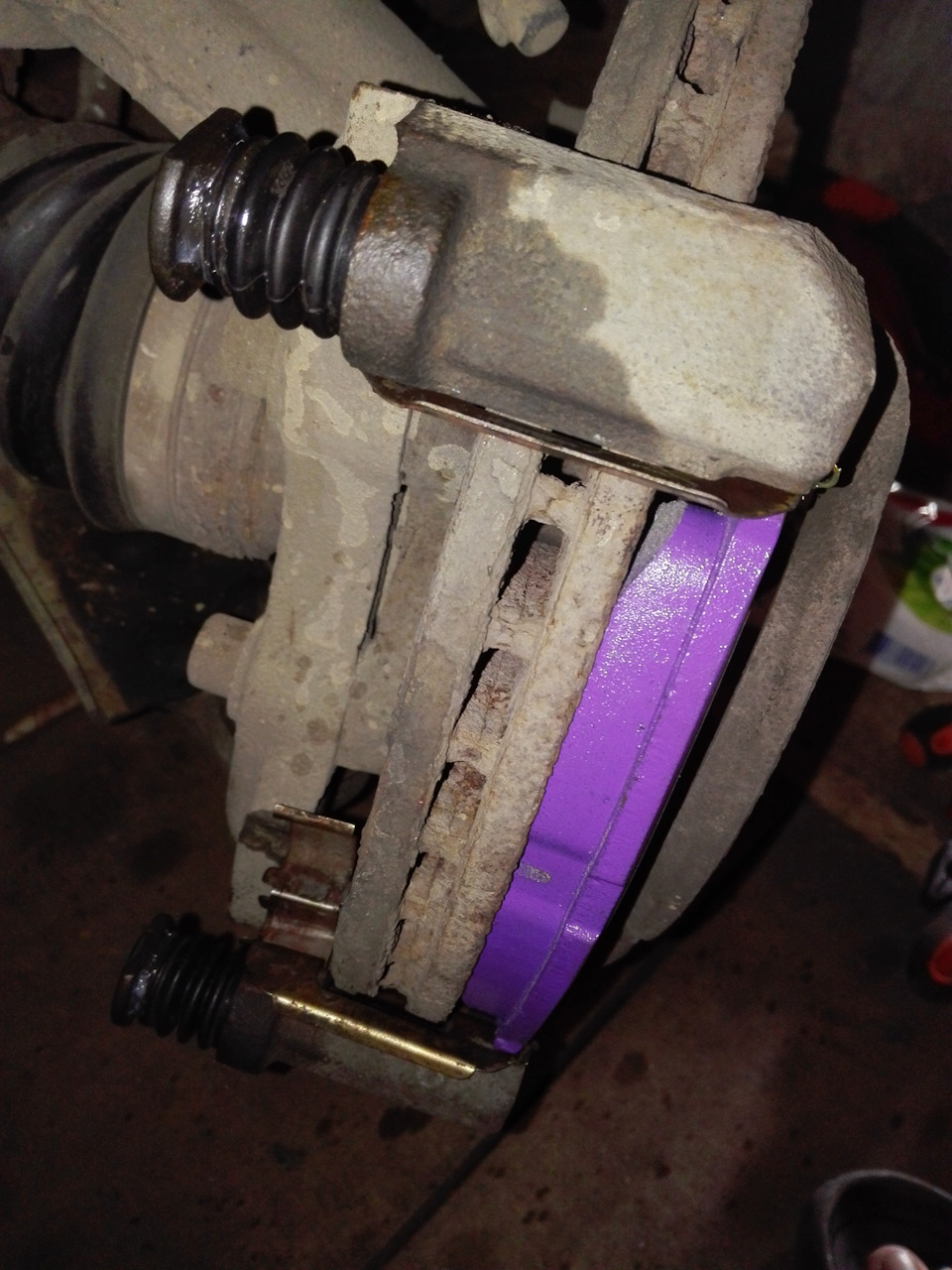

Колодки поменяй местами.А то неправильно поставил.Как у меня было в начале также.
www.drive2.ru/l/9599363/

Наиль, колодки с сигнализатором то поставил не снаружи они внутри. Просто сигнализатор на колодке у меня вверху стоит. Снаружи стоят без сигнализаторов.

колодки не правильно установил?
С пискуном на внутреннюю сторону ставится, пискуном вниз, потому как внутреннюю колодку не увидишь, не сняв колесо.

А если так оставить ничего страшного? А то снова перебирать чтоб две колодки сменить между собой)))

блин, там делов на 20 минут. Меняй.

Двадцать минут если поднимать весь перед, чтобы сразу два колеса снять и тормозные колодки))))

по одному можно

А толщину диска не мерил?

Нет, хотя нужно уже)

Чем не угодила МС 1630?
И что мазмл смазкой, которая с колодками лежала?

Пока ничем, даже не проехал на ней толком. Хотя пишут что она специально сделано для направляющих, а не которая раньше была МС1630 она якобы пыльники портила. Заводскую смазку от Nibk оставил, ещё где то открытая лежит от старых колодок.

Aleksey68tmb

Чем не угодила МС 1630?
И что мазмл смазкой, которая с колодками лежала?

Кстати от Nibk смазка жидкая перед нанесением, а когда снимал она держится старая и на порошок(пыль) похожа, но все ровно адгезия к колодкам хорошая.
