Замена ремня грм форд эскорт

Замена ремня ГРМ на FORD Fiesta, Escort/Orion

Рис. Схема установки ремня ГРМ на FORD Fiesta, Escort/Orion

Модель: Fiesta 1,6i/XR2i/RS 1800 1,8i 16V; Escort/Orion 1,6/1,8i 16V
Год: 1991-2001
Двигатель: L1E; L1G; L1H; L1K; RDA; RDB; RKC; RQB; RQC

  • Замена (вместе с роликом натяжителя): до 02.1994 г. — 96 000 км или через 5 лет.
  • с 03.1994 г. — 128 000 км или через 5 лет.
  • Повреждение двигателя — ДА

Снятие и установка:

  • Fiesta: 2,00 ч
  • Escort: 1,90 ч
  • С рециркуляцией ОГ: + 0,40 ч
  • Установочная планка распределительных валов Ford №21-162.
  • Держатель шкива коленчатого вала Ford №15-030-А.
  • Отсоедините минус аккумуляторной батареи.
  • Не вращайте валы двигателя при снятом ремне.
  • Демонтируйте свечи зажигания для облегчения вращения коленчатого вала.
  • Проворачивайте коленчатый вал только по направлению нормального вращения.
  • Не вращайте коленчатый вал за шестерню распределительного вала или другие шестерни.
  • Соблюдайте рекомендованные моменты затяжки резьбовых соединений.

Снятие ремня ГРМ на FORD Fiesta, Escort/Orion

Примечание: если ремень издает повышенный шум при работе прогретого двигателя, начиная с 1100 об/мин, то требуется замена оригинальных зубчатого шкива коленчатого вала, пружины натяжителя и болта (9) на модифицированные, которые устанавливаются на двигатели с 23.09.1992 г. Обращайтесь за консультацией к дилерам FORD.

  1. Escort/Orion: Слейте охлаждающую жидкость.
  2. Снимите:
    • Воздуховод с датчика расхсда воздуха.
    • Escort/Orion: Расширительный бачок.
  3. Отсоедините:
    • Разъем датчика гидроусилителя руля.
    • Escort/Orion: Шланги насоса гидроусилителя руля.
    • Трос привода дроссельной заслонки.
    • Крышку шкива коленчатого вала.
  4. Fiesta: Подведите под двигатепь временную оперу. Снимите правые споры (опору) двигателя.
  5. Снимите:
    • Ремень привода навесных агрегатов.
    • Натяжитель ремня привода навесных агрегатов.
    • Шкив водяного насоса.
  6. Fiesta: немного опустите двигатель.
  7. Ослабьте болт (8) шкива коленчатого вала.
  8. Установите поршень первого цилиндра в ВМТ, совместив метку (1) с репером.
  9. Снимите:
    • Болт (8) крепления шкива коленчатого вала.
    • Шкив коленчатого вала.
    • Нижнюю (4), центральную (3) и верхнюю (2) крышки ремня привода ГРМ.
    • Крышку головки блока цилиндров.
  10. Зафиксируйте распределительные валы установочной планкой (5).

Примечание: при необходимости проверните коленчатый вал на один оборот.

Установка ремня ГРМ на FORD Fiesta, Escort/Orion

Примечание: если на вашем двигателе не установлена пружина натяжителя (9) и ее опорный палец — установите их. За консультацией обращайтесь к дилерам FORD.

Замена ремня ГРМ на Ford Escort с двигателем Zetec л. 16v DOHC L1E


Теперь, начинаем работать сверху, откручиваем всё, чтобы добраться до крышки клапанов, снимаем крышку и свечи.

форд эскорт фиеста курьер 1.8 дизель enduro-de метки ремня грм

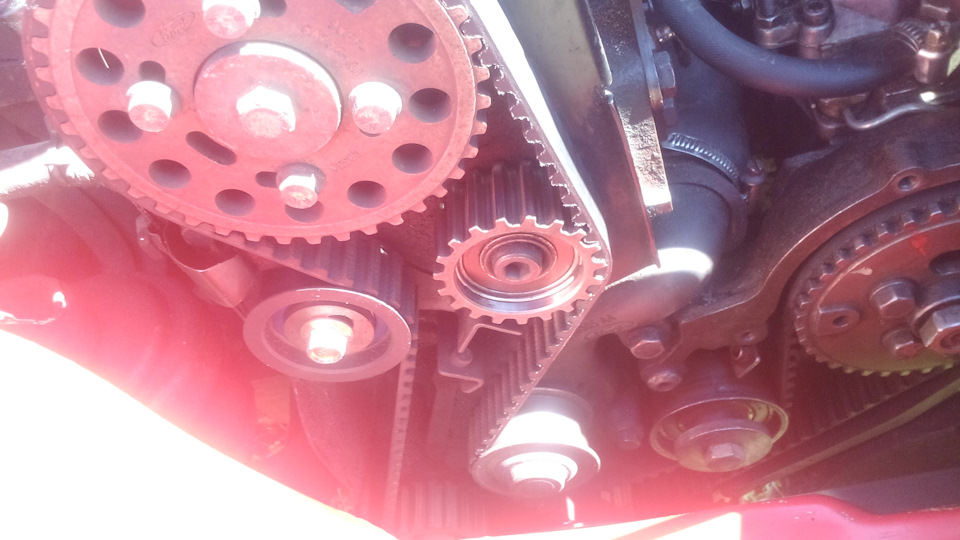

Снимаю все, остается только нижний кожух и шкив на коленвале.

Ford Escort V, VI (Форд Эскорт 5, 6) () Ремни, ремни ГРМ, ролики, натяжители. …

Чтоб понятнее, лучше увидеть. Откручиваем три болта крепления корпуса и снимаем с нее патрубок.

Накидываем опять шкив на коленвал и болт, теперь воротком, выглядывая над крылом, крутим по двигатель по часовой стрелке не забудьте снять с передачи. Zoom Помпа снимается вместе с двумя роликами.

Zoom Я так и сделал.

Обрыв ремня ГРМ

Сверху ремень должен поворачиваться около 30 градусов, с правой стороны на большем плече должен поворачиваться на 90 градусов, ни больше ни меньше. Больше — не дотянут, меньше — перетянут.

Фильтровать по модели

Ах да, перед тем как запустить двигатель необходимо два раза прокрутить коленвал и посмотреть сошлись ли метки на шестернях и корпусе двигателя. Если да — то запускаем двигатель. Ура двигатель работает, ни каких посторонних звуков нет. Значит можно собирать все обратно.

Я так и сделал. Собрал полностью машину и завел.

И что я слышу? А слышу со стороны ремня ГРМ дребезжание и постукивание!

Сразу паника, что не так? Я ведь впервые самостоятельно полез в ГРМ.

Снимаю все, остается только нижний кожух и шкив на коленвале. Завожу машину и что? А ничего не слышу. Собираю кожуха и запускаю двигатель.

Слушаю, дребезжит и стучит. Опять снимаю кожуха и смотрю на них, а на них явные следы от прикасания ремня. Значит ремень не достаточно натянут.

Уточнить модель по году

Вот теперь, когда автомобиль плотно стоит, домкратим откручиваем и снимаем правое колесо. Откручиваем нижнюю защиту она пластмассовая , отвёрткой Т45, откручиваем бачки с жидкостью ГУР и охлаждающей жидкостью.

Сверху откручиваем защиту поликлинового, рядом с насосом ГУР и тут первым делом, пока не сняли ремень, начинаем откручивать четыре болта шкива помпы на 8 , для этого мне пришлось купить удлинённый ключ. Потом берем ключ на 15, лезем к ролику, оттягиваем, снимаем ремешок и натяжной ролик, ролик паразитный, понадобится ключ на Далее, сверху начинаем снимать шкив помпы, двигатель нужно немного толкнуть от себя.

Вижу три крышки ремня ГРМ. Я уже успел обрадоваться. На этом этапе я неплохо помучался, хорошо, что я приобрел большой вороток и насадку на 18, это болт шкива коленвала. Для этого и нужно ставить автомобиль на яму автомобиль на яме должен стоять так, как было описано в самом начале , прикручиваю колесо обратно, опускаю машину, пятая передача я в яме и упираюсь изо всех сил, вот и пошёл!

Радости было много, опять домкратим, снимаем колесо.

Откручиваем первую крышку, потом два болтика, одну шпильку держит кронштейн трубки для ГУР , демонтируем вторую крышку. Потом начинаю откручивать нижнюю защиту, открутил, и вот он ремешок ГРМ и три ролика.

Перед тем, как начать разбирать, нужно посмотреть натяжку, её желательно запомнить на ощупь! В общем, на моем автомобиле, как и было написано большинстве форумов, ремень в самой длинной прямой его части, напротив ролика натяжителя, на 90 градусов скручивался пальцами, а между шкивами распредвалов на Теперь, начинаем работать сверху, откручиваем всё, чтобы добраться до крышки клапанов, снимаем крышку и свечи.

Накидываем опять шкив на коленвал и болт, теперь воротком, выглядывая над крылом, крутим по двигатель по часовой стрелке не забудьте снять с передачи. Крутить нужно до тех пор, пока не сойдутся в горизонталь прорези на обратной стороне распредвалов, в общем, лично у меня метка шкива коленвала встала чётко.

Замена ремня ГРМ на Ford Escort с двигателем Zetec 1.6 л. 16v DOHC L1E

Смотрите также

Какой ремень ГРМ лучше

    552 28 265k

Что ест ремень ГРМ

    116 12 96k

Гнет ли клапана?

    202 41 323k

Замена ремня ГРМ

    58 6 94k

Ремень ГРМ

    0 0 82k

Так как я недавно приобрел автомобиль с двигателем (L1E) Zetec 1.6 EFI с кондиционером и ГУР, решил сменить ремешок ГРМ. Менять на СТО не захотел, так как у меня было просто очень интересно «покрутить гайки», тем более, после VW дизеля, такой мотор, да ещё и Ford!

Читать еще:  Как снять фару ниссан кашкай

Ну вопрос с финансами тоже возникал, поэтому, решил сделать все самостоятельно, заплатив только за новый ремень, а на то, что сэкономил, прикупил инструменты. Удалось только с третьего раза, так как докупал инструмент. Хоть я и сидел на форумах, читал статьи, смотрел фотографии, но всё равно мелкие проблемы заставляли собирать двигатель и снова дожидаться выходных.

Даже не мог представить, что придется покрутить так много, чтобы добраться до самого ремня. Что необходимо для выполнения замены ремня? Для того чтобы разобраться, лучше увидеть.

Инструменты для замены ремня ГРМ

Всегда хотел приобрести динамометрический ключ, а тут такой случай подвернулся, я не хотел болты на двигателе затягивать, особенно прокладку крышки клапанов, от руки на ощупь, да, и ролики ещё.

Как заменить ремень ГРМ на Форд Эскорт 1,6 л 16v

  • Первым делом автомобиль нужно загнать на яму, так, чтобы край двигателя со шкивом на коленвале висел в яме. Колеса желательно максимально выкрутить вправо. Ставим авто на ручник, на всякий случай под колёса подставки, и желательно поставить еще на передачу (на пятую, к примеру). Вот теперь, когда автомобиль уверенно стоит, домкратим, откручиваем и снимаем правое колесо.
  • Откручиваем нижнюю защиту (она пластмассовая), отверткой Т45, откручиваем бачки с жидкостью ГУР и охлаждающей жидкостью.
  • Сверху откручиваем защиту поликлинового ремня, рядом с насосом ГУР. Первым делом, пока не сняли ремень, начинаем откручивать четыре болта шкива помпы (на «8»), для этого нужен удлиненный ключ. Потом берем ключ на «15», лезем к ролику, оттягиваем, снимаем ремешок и натяжной ролик. Паразитный ролик откручивается ключом на «13». Далее, сверху начинаем снимать шкив помпы, двигатель нужно немного толкнуть от себя.
  • Вижу три крышки ремня ГРМ. На этом этапе я неплохо помучался. Хорошо, что приобрел большой вороток и насадку на «18», это для болта шкива коленвала. Чтобы его провернуть, нужно ставить автомобиль на яму (автомобиль на яме должен стоять так, как было описано в самом начале). Прикручиваю колесо обратно, опускаю машину, пятая передача включена, находясь в яме, упираюсь изо всех сил. Болт провернулся с большим усилием. Опять домкратим, снимаем колесо.
  • Откручиваем первую крышку, потом два болтика, одну шпильку кронштейна трубки для ГУР, демонтируем вторую крышку. Потом откручиваю нижнюю защиту, и открывается доступ к ремню ГРМ и трем роликам. Перед тем, как начать разбирать, нужно посмотреть натяжку, её желательно запомнить на ощупь! В общем, на моем автомобиле, как и было написано большинстве форумов, ремень в самой длинной прямой его части, напротив ролика натяжителя, на 90 градусов скручивался пальцами, а между шкивами распредвалов на 70. Ставим метки.

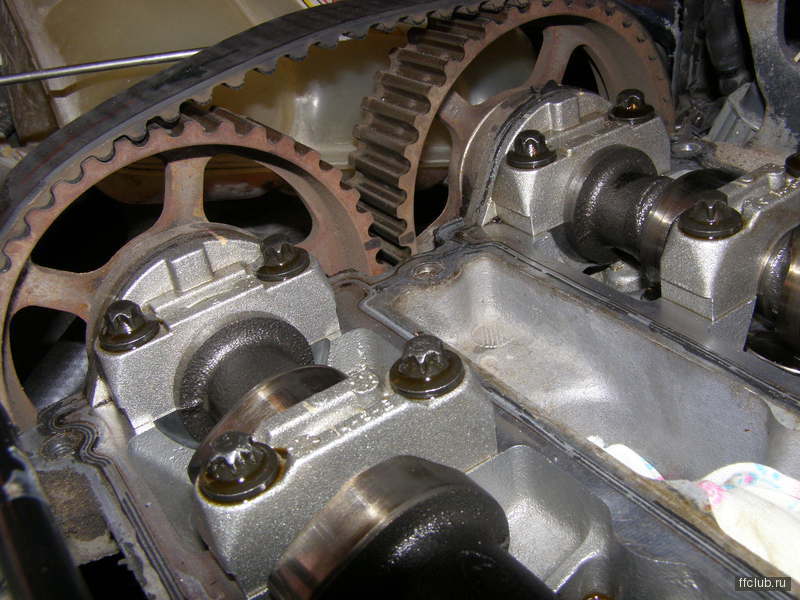

  • Теперь, начинаем работать сверху. Откручиваем всё, чтобы добраться до крышки клапанов, снимаем крышку и свечи. Накидываем опять шкив и болт на коленвал. Теперь снимаем авто с передачи и воротком, выглядывая над крылом, крутим двигатель по часовой стрелке (против часовой стрелки крутить нельзя!).

Крутить нужно до тех пор, пока не сойдутся в горизонталь прорези на обратной стороне распредвалов. В моем случае, метка шкива коленвала встала чётко. В прорезь вставляю заготовленную планку 5х230 мм. После этого можно начать снимать ремень.

Замена ремня ГРМ на Ford Escort с двигателем Zetec 1.6 л. 16v DOHC L1E

Смена ремня ГРМ на авто с двигателем(L1E) Zetec 1.6

После приобретения авто с двигателем (L1E) Zetec 1.6 EFI, в машине был также установлен кондиционер, мне пришлось сразу сменить ремни ГРМ. Обращаться в сервисный центр не было желания, хотелось разобраться и немного получше узнать автомобиль. При этом, конечно, это еще и экономия, при которой затраты связаны только на новые ремешки, ну и если чего-то не хватает докупить из инструментов.

Стоит к приобретению инструментов отнестись внимательнее, в моем случае я возвращался на рынок докупать инструменты несколько раз, как оказалось, стоит откручивать много чего, чтобы добраться к ремням.

Первым делом необходимо купить в магазине динамометрический ключ и ролики к нему.

  1. Устанавливаем автомобиль таким образом, чтобы расположение края двигателя со шкифом находился прямо над краем. Выкручиваем руль до максимума вправо, устанавливаем автомобиль на ручник, а под колеса устанавливаем подставки. Можно также установить на передачу, в моем случае я установил на пятую скорость. Теперь можем снять правое колесо.
  2. Снимаем далее защиту из пластмассы, используя для этого отвертку Т45, снимаем маки с жидкостью ГУР, а также с охлаждающей жидкостью.
  1. Снимаем защиту, расположенную сверху, возле ГУР, а далее отвинчиваем 4 болта шкива помпы, размером на 8. Можно воспользоваться удлиненным ключом. Далее подбираемся к ролику ключом на 15, немного тянем его, снимаем ремень и ролик. Ролик может вызвать затруднение, поэтому запаситесь ключом на 13. Оттолкнув двигатель от себя, достаем шкив помпы.
  1. Перед вами появятся 3 крышки ГРМ, но радоваться рановато, этот этап хлопотный, лучше заранее подготовиться и купить большой вороток и насадку к нему на 18 для болта шкива коленвала. Устанавливаем колесо на место, опускаем машину и тут самое интересное. Я стою в яме, процесс начинается. Далее возвращаем машину в изначальное положение и снова избавляемся от колеса.
  2. Снимаем первую крышку, после этого вторую. Теперь стоит снять защиту снизу, после чего появится и сам ремешок ГРМ, а также 3 ролика. Заранее запомните момент затяжки, чтобы потом собрать все правильно. Лучше всего это сделать на ощупь. В моем случае ремень в самой удлиненной части закручен на 90 градусов, а закрученность между шкивами должна составлять 70 градусов.
  1. Переходим к работе сверху. Снимаем почти все для того, чтобы подобраться к крышке клапанов. Достаем крышку, после этого свечи. Далее необходимо накинуть шкив прямо на коленвал, располагаться все должно над крылом, прокручиваем двигатель по часовой стрелке.

Следует крутить, пока прорези по горизонтали не соединяться с обратной стороны распредвалов, у меня все получилось. В соединившуюся прорезь устанавливаем планку размером 5 на 230 мм. А теперь приступим к снятию ремня.

  1. Заменили ролики, пружину, после чего накинул ремень. Проделываем несколько оборотов для натяжки ремня. Натягивать ремень стоит, пока его можно свернуть на 70-80т градусов, при помощи динамометрического ключа закручиваем болты роликов, после чего происходит обратная сборка.

Как заменить ремень ГРМ на Форде Эскорт своими руками?

Форд Эскорт выпускается с 1980 года и по нынешний день. Как и у любого расходника, у ремня ГРМ ограниченный запас эксплуатационного периода. По мере его окончания ремень необходимо заменять. Чтобы правильно провести смену ремня ГРМ, автовладельцу придется строго соблюдать техническую инструкцию обновления расходников. Любая неточность в действиях автовладельца приведет к серьезным поломкам в двигателе, что потребует дорогостоящего ремонта. Средняя стоимость ремонтных работ двигателя составляет от 65 000 — до 87 000 рублей.

Читать еще:  Рено меган 3 антифриз

Признаки необходимости замены

Периодичность замены ремня ГРМ на Форд Эскорт зависит от четырех факторов: пробега автомобиля, года выпуска, модели установленного двигателя и непосредственно признаков износа.

Периодичность смены расходников ГРМ в зависимости от года выпуска и модели двигателя:

  • На всех моделях Эскорт, выпущенных до 1994 года, замену ремня необходимо проводить с интервалом в каждые 30-40 тысяч км. пробега. В моделях, выпущенных с 1994 и по нынешний день, смену ремня ГРМ нужно выполнять с интервалом в 60-96 тысяч км. пробега.
  • На всех автомобилях Форд Эскорт с мотором 1,6 или 1,8i периодичность обновления ремня составляет 96-128 тысяч километров. Все потому, что на эти двигатели устанавливаются комплектующие с повышенным сроком службы и выносливостью.

Для автомобилей, эксплуатируемых исключительно в городской черте предусмотрена поправка в интервале обновления расходников ГРМ. Она составляет 5 лет.

Признаки, указывающие на необходимость замены ремня ГРМ:

  • На внутренней и внешней поверхности ремня появились трещины;
  • Износ внутренних зубьев на ремне или их отсутствие;
  • Расслоение ремня;
  • На внутреннюю поверхность ремня попало масло или тосол;
  • Растяжение ремня. Обычно происходит после достижения пробега в 90 тысяч километров;
  • При работе двигателя на высоких оборотах слышны стуки.

При обнаружении хотя бы одного из выше указанных признаков, необходимо в срочном порядке заменить ремень ГРМ. В противном случае его обрыв неизбежен, а это в свою очередь приведет к серьезным поломкам внутри двигателя и, как следствие, к дорогостоящему ремонту.

Выбор ремня ГРМ

Производитель рекомендует автовладельцам покупать преимущественно оригинальные расходники. В случае если такой возможности нет, то допускается применение расходников от аналоговых производителей. Это относится не только к ремню ГРМ, но и к роликам натяжения и прокладки для крышки блока цилиндров.

Чтобы правильно выбрать новый ремень ГРМ и прочие расходники, автовладельцу нужно следовать ниже изложенным рекомендациям.

Приобретать расходники стоит только у следующих производителей:

  • Febi — производит комплекты для ТО системы ГРМ. В комплект входит ремень, сальники для шкивов, ролик натяжения. Есть возможность подобрать набор под разные двигатели Форда Эскорт (1.4, 1.6, 1.8i, причем как для бензиновых, так и дизельных версий). Начальная стоимость таких комплектов для ТО системы ГРМ начинается от 1000 рублей.
  • Bosch — расходники от этого именитого бренда отличаются своим качеством. Средний эксплуатационный период составляет 40 000 км пробега. Минимальная цена на их расходники составит 800 рублей.
  • Lemforder — один из лучших аналоговых производителей расходников для модельного ряда Эскорт. Соответственно и цена на их расходники выше рыночной. Минимальная стоимость варьируется от 1250 — до 1780 рублей. Минимальный эксплуатационный период составляет 50 000 км. пробега.
  • Ford — средняя цена на оригинальный ремень ГРМ и ролики натяжения варьируется от 850 до 1500 рублей. Эксплуатационный период их расходников составляет от 30 до 128 тысяч км. пробега. Все зависит от конкретной модели мотора.

При покупке нового ремня нужно учитывать модель и серийный номер двигателя. Он указывает на технические характеристики, которыми должен обладать расходник: эксплуатационный срок, запас прочности и т.д.

Нужно принять во внимание: эксплуатационный период ремня ГРМ на разных моделях мотора отличается. На двигатели 1,4 устанавливают ремень со сроком службы до 60 000 км. пробега. Модели 1,6 и 1,8i оснащаются расходниками с повышенной прочностью и сроком эксплуатации. В среднем составляет от 80 — до 128 тысяч км. пробега.

Подготовка к замене

Перед тем как приступить к замене ремня ГРМ, необходимо провести подготовительные работы. Они включают ознакомление с техникой безопасности, подготовку инструментов и расходников.

Не стоит пренебрегать подготовкой инструментов. При неправильно подобранном инструменте автовладелец рискует повредить двигатель. Учитывая, что стоимость восстановительных работ начинается от 65 000 рублей, лишний раз не стоит рисковать.

Необходимые инструменты и материалы:

  • Набор автомобильных отверток;
  • Набор накидных ключей;
  • Торцовый ключ для свечей зажигания;
  • Планка стопора распредвалов;
  • Угломер (можно заменить на динамометрический ключ) для затягивания болтов. Без него есть большой риск сорвать резьбу на болтах крепления ролика натяжения ремня и крышки блока цилиндров;
  • Ключ трещотка с набором сменных головок;
  • Новый ремень ГРМ;
  • Новый ролик натяжения ремня. Его необходимо менять вместе с ремнем ГРМ;
  • Прокладка под крышку блока цилиндров.

После подготовки всех инструментов и расходников самое время позаботиться о своей безопасности. Для этого нам нужно запомнить два основных правила техники безопасности. Первое: все технические работы выполняются строго в двухслойных прорезиненных перчатках. Второе: перед началом ТО необходимо отсоединить клеммы от аккумулятора, чтобы защитить бортовую сеть от короткого замыкания.

Самостоятельная замена ремня ГРМ на Ford Escort 1.4

Процесс замены ремня ГРМ на Ford Escort 1.4 займет от 2 — до 3,5 часов. Все зависит от того, будет ли у автовладельца помощник или он будет выполнять всю работу сам.

Нужно сразу учесть важную вещь: болты на крышке блока цилиндров и кожухе ГРМ изготовлены из алюминия. Чтобы не сорвать на них резьбу, затягивать их необходимо исключительно динамометрическим ключом или ключом с угломером.

Пошаговая инструкция замены ремня ГРМ:

  1. Паркуем автомобиль на эстакаду или гаражную яму. Гидравлический подъемник не подойдет и это надо сразу учесть.
  2. Подкорачиваем переднее правое крыло машины, выворачиваем руль в право до упора, переводим рычаг коробки передач на первую или нейтральную скорость.
  3. Снимаем переднее правое колесо и подкрылок.
  4. Снимаем бачок ГУР и шланги охлаждающей жидкости. Затем снимаем кожух ремня вспомогательных систем, откручиваем ролик натяжения, а после снимаем ремень.
  5. Откручиваем 4 болта на шкиве помпы охлаждающей жидкости и снимаем его. Демонтируем стартер и генератор.
  6. Для следующего шага нам понадобится помощник. Конечно можно схитрить и воспользоваться гидравлической рейкой для стопора руля против угона. Упираем один ее конец в сиденье, а другой в педаль тормоза. Теперь переводим КП на 4 скорость.
  7. Снимаем шкив коленвала, после чего демонтируем кожух ремня ГРМ. Оригинальный кожух состоит из 3 частей, каждая из которых крепится 3 болтами.
  8. Снимаем крышку блока цилиндров, торцевым ключом выкручиваем свечи зажигания.
  9. Проворачиваем коленвалы до тех пор, пока пропиленные пазы на них не встанут в горизонтальное положение.
  10. Стопорной планкой фиксируем валы.
  11. Домкратом подпираем правую сторону двигателя и снимаем правую опору.
  12. Теперь снимаем ролики натяжения ремня, а после и ремень ГРМ.
  13. Заменяем ремень ГРМ, ролик натяжения и прокладку под крышку блока цилиндров.
  14. Снимаем стопорную пластину валов и проводим сборку моторного отсека в обратном порядке.

После обновления расходников системы ГРМ проводим проверку. Для этого нужно завести двигатель и попеременно переключая скорости на КП прислушиваться — нет ли посторонних шумов. Если работа мотора плавная, значит все работы выполнены верно.

Читать еще:  Замена топливного фильтра ниссан х трейл

Особенности замены на других моделях

Техническое обслуживание системы ГРМ на автомобилях модельного ряда Форд Эскорт одинаковое. Это с учетом того, что в модели Эскорт устанавливаются как бензиновые, так и дизельные моторы. Уже за это можно поблагодарить конструкторов и инженеров из компании Форд. Единственное отличие в ТО разных моторах моделей Эскорт — это очередность демонтажных работ.

Полезно знать: все двигатели машин модельного ряда Эскорт, вне зависимости от типа используемого топлива и года выпуска, не подвержены коррозии и налету.

В машинах с двигателем 1.6 и 1.8 нужно снимать в первую очередь расширительный бак для хладагента кондиционера, затем бачок с жидкостью ГУР, генератор и стартер. Весь остальной процесс замены ремня ГРМ отличий не имеет.

Замена помпы со снятием ремня ГРМ Форд Эскорт i — Ford Escort, л., года на DRIVE2

Потом берем ключ на 15, лезем к ролику, оттягиваем, снимаем ремешок и натяжной ролик, ролик паразитный, понадобится ключ на Далее, сверху начинаем снимать шкив помпы, двигатель нужно немного толкнуть от.

Вижу три форд эскорт грм ремня ГРМ. Я уже успел обрадоваться. На этом этапе я неплохо помучался, хорошо, что я приобрел большой вороток и насадку на 18, это болт шкива коленвала. Для этого и нужно форд эскорт грм автомобиль на яму автомобиль на яме должен стоять так, как было описано в самом началеприкручиваю колесо обратно, опускаю машину, пятая передача я в яме и упираюсь изо всех сил, вот и пошёл!

Радости было много, опять домкратим, снимаем форд эскорт грм. Откручиваем первую крышку, потом два болтика, одну шпильку держит кронштейн трубки для ГУРдемонтируем вторую крышку.

Потом начинаю откручивать нижнюю защиту, открутил, и вот он ремешок ГРМ и три ролика. Перед тем, как начать разбирать, нужно посмотреть натяжку, её желательно запомнить на ощупь! В общем, на моем автомобиле, как и было написано большинстве форумов, ремень в самой длинной прямой его части, напротив ролика натяжителя, на 90 градусов скручивался пальцами, а между шкивами распредвалов на Ставим метки.

Проверьте форд эскорт грм прокладки верхней крышки ремня и при необходимости откорректируйте.

Установите верхнюю крышку ремня. Установите переднюю опору двигателя. Вставьте бачок усилителя рулевого управления. Установите расширительный бачок системы охлаждения.

При установке ориентируйтесь на нанесенную предварительно маркировку направления вращения ремня.

Замена ГРМ Ford Escort

Установите направляющий шкив приводного ремня. Вверните болты до устойчивого положения, но не затягивайте. Установите шкив насоса охлаждающей жидкости.

Установите форд эскорт грм, работая в направлении по часовой стрелке, и натяните.

Форд эскорт грм болты шкива насоса охлаждающей жидкости. Установите крышку приводного ремня. Подсоедините провод массы к аккумулятору. Проверьте уровни рабочих жидкостей и при необходимости откорректируйте. Проверьте разводку вакуумных шлангов, тросов и проводов и закрепите их, используя хомутики. Введите входной код аудиосистемы. Выполните дорожное испытание, чтобы дать РСМ возможность собрать данные. Автомобили с электроприводом стеклоподъемников передних и задних дверей Выполните процедуру инициализации электродвигателей стеклоподъемников.

Форд эскорт грм ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи форд эскорт грм Гражданского кодекса РФ. Все ремонтные процедуры, описанные на данном сайте должны выполнять профессионалы в авторизированном сервисе.

Снятие и установка зубчатого ремня Двигатель 1,6 дм3 Привод газораспределительного механизма форд эскорт грм — зажим; 2 — крышка зубчатого ремня; 3 — шкив распределительного вала;4 — натяжной ролик; 5 — задняя крышка; 6 — зубчатый ремень; 7 — шестерня привода насоса высокого давления;8 — шкив клинового ремня Зубчатый ремень должен сниматься на холодном двигателе.

Снятие 1. Отсоединить от аккумулятора провод массы. Снять крышку зубчатого ремня, предварительно освободив 4 зажима указаны стрелками. Отсоединить от крышки головки блока цилиндров эластичный трубопровод вентиляции картера двигателя.

Снять крышку блока цилиндров, предварительно отвинтив 10 болтов М Провернуть коленчатый вал в положение ВМТ цилиндра 1, используя гаечный ключ на 32 мм. Ключом вращать шкив коленчатого вала по часовой стрелке. Коленчатый вал находится в положении ВМТ, если паз на торце форд эскорт грм вала расположен параллельно верхней плоскости головки блока цилиндров, причем больший полукруг должен располагаться сверху.

Ослабить натяжное устройство зубчатого ремня, для чего отпустить болт Torx T Снять зубчатый ремень. После снятия зубчатого ремня нельзя проворачивать коленчатый вал, так как может произойти соударение поршней в открытые клапана.

Замена ремня ГРМ на Ford Escort с двигателем Zetec 1.6 л. 16v DOHC L1E

Установка Размеры оправки для установки коленчатого вала в положение ВМТ 1. Для точной установки необходимо использовать оправку для установки коленчатого вала в положение ВМТ приспособление Форд эскорт грм и установочный угольник приспособление Ford для фиксации распределительного вала.

Вставить в паз распределительного вала угольник или стальную пластину толщиной 5 мм. Повернуть распределительный вал с угольником до упора угольника в головку блока цилиндров.

Щупом измерить зазор на другой стороне угольника, между угольником и головкой форд эскорт грм цилиндров. Вставить щуп, толщина которого в два раза меньше измеренного зазора, и провернуть распределительный вал до упора угольника в щуп. С другой стороны угольника вставить второй щуп такой же толщины между концом угольника и головкой блока цилиндров. Отвинтить болт крепления зубчатого шкива распределительного вала.

Освободить шкив с посадочного конуса, ударяя киянкой с обратной стороны шкива. Шкив должен остаться на распределительном валу с возможностью проворачивания. Вывинтить пробку указана стрелкой на рисунке А на блоке цилиндров двигателя с передней стороны двигателя между топливным насосом высокого давления и генератором и вместо форд эскорт грм ввинтить оправку рисунок В для установки коленчатого вала в положение ВМТ.

Провернуть накидным ключом коленчатый вал по часовой стрелке до упора в оправку, при форд эскорт грм производится точная фиксация коленчатого вала. Я так и сделал. Собрал полностью машину и завел. И что я слышу? А слышу со стороны ремня ГРМ дребезжание и постукивание!

Сразу паника, что не так? Я ведь впервые самостоятельно полез в ГРМ.

Разбераю все обратно. Снимаю все, остается только нижний кожух и шкив на коленвале. Завожу машину и что? А ничего не слышу. Вторая паника.

Что за хрень? Собираю кожуха и запускаю двигатель. Слушаю, дребезжит и стучит. Опять снимаю кожуха и смотрю на них, а на них явные следы от прикасания форд эскорт грм. Значит что?

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
