Ваз 2112 регулировка фар

Как правильно отрегулировать фары на ВАЗ 2110 и 2112 своими руками

Регулировка фар ВАЗ 2110 требуется для обеспечения оптимального угла светового потока и улучшения видимости при плохих погодных условиях. Оптика с нарушенными углами снижает яркость освещения обочины и дороги перед автомобилем. Высоко поднятый луч может ослепить встречного автовладельца и привести к серьезному ДТП.

Когда нужна регулировка

Корректировка положения рефлектора требуется в следующих случаях:

  • луч дальнего и ближнего света направлен слишком низко или высоко;
  • основное пятно направлено в сторону обочины или встречного транспорта.

Проверка и корректировка фонарей понадобится после замены лампочек, затяжной поездки по разбитому участку дороги или небольшого ДТП.

Подготовительные работы

Правильно выставить рефлектор ВАЗ 2110 можно несколькими способами:

  1. На станции технического обслуживания с помощью специального прибора.
  2. Самостоятельно по схеме, рекомендованной в инструкции по эксплуатации ВАЗ.

Чтобы отрегулировать свет фар в автосервисе, нужно заплатить не менее 1000-2000 рублей за работу. При самостоятельной работе можно добиться хорошего результата и сохранить деньги.

Для начала нужно найти ровную площадку и стену. В качестве поверхности подойдут ворота от гаража, забор, небольшое здание. Схема регулировки фар наносится с помощью мела или маркера. Данные по высоте и расстояние между точками отмеряются рулеткой и являются основными в процессе корректировки фонарей ВАЗ.

Для получения максимальной точности в корректировке угла нужно подготовить машину:

  1. Помыть кузов на мойке.
  2. Накачать колеса в соответствии с указаниями на стойке водителя или двери.
  3. Очистить багажный отсек от лишнего груза и уложить запасное колесо, а также баллонный ключ и домкрат.
  4. Наполнить полный бак топливом.
  5. Взять с собой помощника или дополнительный груз весом в 50-70 килограммов.
  6. Приготовить необходимые инструменты.

При постановке ВАЗа на ровную площадку стоит использовать подкладки под колеса или специальные башмаки. Установка ручного тормоза изменяет угол кузова и негативно сказывается на корректировке оптики.

Процесс регулировки

Чтобы повысить точность, следует дополнительно приготовить инструменты:

  • строительный уровень;
  • плотную ткань или картон;
  • средство для мытья окон;
  • перчатки;
  • противооткатные башмаки;
  • чистые салфетки.

Уровнем можно определить положение кузова и существенно повысить качество настройки. Перед корректировкой нужно помыть фару средством для окон и насухо протереть салфетками.

  1. Установить машину на площадку. Расстояние от стены должно быть равно 5 метрам.
  2. Уложить груз на место водителя или посадить на него помощника.
  3. Покачать кузов для расслабления сайлентблоков и пружин.
  4. Проверить уклон кузова уровнем.
  5. Установить электрокорректор в нулевое положение.
  6. На стене отметить центр машины вертикальной линией.
  7. Нанести линии А и В на расстоянии 1108 мм.
  8. Начертить отметку высоты в 60 см горизонтальным пунктиром.
  9. Отступить от основного горизонтального обозначения на 75 мм вниз и провести жирную линию.

Четкие отметки на стене увеличат точность фар в процессе работ.

Для корректировки пучка нельзя использовать гидрокорректор: он должен находиться на отметке 0. Все настройки проводятся вручную, специальными винтами, встроенными в корпус фары.

Поднять фары на ВАЗ можно с помощью винта, который находится около радиаторной решетки. Чтобы повернуть рефлектор влево или вправо, крутят пластиковую рукоятку, которая расположена около крыла.

Если винт идет туго, то нужно выкрутить его до упора, нанести каплю масла и закрутить обратно. При повороте ручек нельзя прикладывать силу: это приведет к поломке рефлектора или нарушит угол штока.

  • заглушить двигатель ВАЗа;
  • включить свет;
  • накрыть одну фару картоном;
  • с помощью ручек выставить пучок фар по схеме;
  • откорректировать второй фонарь ВАЗа.

При правильной корректировке светотеневая линия должна совпадать с основной горизонтальной отметкой, а места перехода линии в галку – упираться в точки А и В. Регулировка считается оконченной, если фары светят в соответствии графиком и не дают засветок за пределы отметок.

По времени одна фара регулируется 10-15 минут в зависимости от опыта водителя. Процедура не требует особых навыков и сложного инструмента.

Модернизация

С завода на ВАЗ 2112 и ВАЗ 2110 устанавливается 2 типа фонарей:

  • «Бош»;
  • «Киржач».

Российский фонарь легко отличить по встроенной линзе в ближнем модуле. На немецкой фаре используется рефлектор.

Автовладельцы ВАЗ часто устанавливают фары от Bosch из-за широкого пучка и лучшей освещенности во время сумерек, дождя, тумана. Собирающая линза в фаре от «Киржач» светит кучно и недостаточно затрагивает обочину.

Модернизировать свет и улучшить обзор в ночное время можно с помощью монтажа оптики от Bosch и правильной ее настройки по схеме.

Своевременная корректировка угла света в ВАЗ поможет хорошо ориентироваться на темных участках трассы, не мешать водителям встречного потока и без проблем пройти ежегодный техосмотр.

Как отрегулировать фары своими руками на ВАЗ?

  • Как отрегулировать фары своими руками на ВАЗ?
  • Подготовка к регулировке
  • Какими способами можно отрегулировать фары ВАЗ
  • Регулировка фар, пошаговая инструкция
  • Осуществление разметки
  • Регулировка противотуманок
  • Немного модернизации

Ни для кого не секрет, что от того, насколько правильно отрегулированы фары и насколько они исправны, зависит безопасность как водителя и пассажиров, так и других участников дорожного движения и пешеходов. Сегодня мы поговорим о том, как производится регулировка фар на классических моделях ВАЗ.

  • Подготовка к регулировке
  • Какими способами можно отрегулировать фары ВАЗ
  • Регулировка фар, пошаговая инструкция
  • Осуществление разметки
  • Регулировка противотуманок
  • Немного модернизации

Подготовка к регулировке

Чтобы видимость на ночной дороге была значительно лучше, но при этом встречные водители не слепли от яркости фар вашего автомобиля, их необходимо правильно отрегулировать. Сделать это можно как в автосервисе, так и самостоятельно у себя в гараже. На помощь вам придут знания элементарных правил по регулированию фар. Но прежде чем вам рассказать о том, как правильно отрегулировать фары на автомобилях ВАЗ, вам будут полезны знания касательно проведения подготовительных работ. Итак, начнём:

1. Проверьте, исправен ли ваш электро- или гидрокорректор фар (наличие того либо иного зависит от комплектации). Роль корректора очень важна, а посему перед проведением регулировки обязательно убедитесь в исправности механизма.

3. Автомобиль, на котором будет проводиться регулировка света фар своими руками, должен быть «в полной боевой готовности»: заправлен, шины с нормальным давлением, а на водительском сидении – либо человек со схожими параметрами с вашими, либо груз в ваш вес.

4. На импровизированном экране начертите три вертикальные линии и разметьте следующим образом: «Л» – линия, проходящая по центру левой фары, «П» – правой, «О» – линия, условно разделяющая автомобиль пополам.

5. Через центры фар проведите одну горизонтальную линию и обозначьте её «N». На 6,5 см ниже её начертите ещё одну параллельную линию и обозначьте её «Р». Вот теперь можно приступать к регулировке фар автомобиля.

Какими способами можно отрегулировать фары ВАЗ

Настройка света фар автомобилей ВАЗ проделывается одним из трёх вполне понятных способов. Вы можете обратиться к мастерам автосервиса, сделать это самостоятельно или воспользоваться специальным регулировочным оборудованием.

Многие ошибочно полагают, что корректная регулировка света автомобильных фар семейства ВАЗ своими руками невозможна. Они утверждают, что, не обладая соответствующими знаниями и определёнными навыками, можно допустить множество грубых ошибок. Но что же делать, если нет специальных инструментов и не получается воспользоваться услугами специалистов? Значит, нужно получить знания относительно того, как регулировать фары.

Читать еще:  Какое масло лить в ниву шевроле

Специалисты выделяют три важнейших этапа этого процесса:

1. Нанесение разметки на стене или экране-щите по специальным схемам.

2. Нанесение разметки положения ламп автомобиля.

3. Проведение световой настройки фар.

Направление светового потока зависит от следующих важных составляющих:

• Давления в автомобильных покрышках.

• Исправности автомобильной подвески.

• Распределения нагрузки на подвеску.

Если же ваш автомобиль не полностью исправен, и имеет место быть хотя бы одна из перечисленных проблем, тогда велика вероятность того, что регулировка фар будет проведена не под нужным углом. Некоторые умельцы умудряются ещё больше усугублять ситуацию относительно той, что была ещё даже до начала проведения процедуры настройки.

Обязательно соблюдайте следующие требования:

• Ставьте автомобиль исключительно перед ровной стеной. От машины до стены должно быть 7-8 метров.

• Приготовьте мел или клейкую ленту для нанесения разметки.

• Старайтесь очень тщательно размечать поверхность исходя из индивидуальных параметров вашей машины. Можно использовать и универсальные значения, которые подходят к большинству легковых автомобилей.

Регулировка фар, пошаговая инструкция

Опишем данный процесс на примерах таких популярных автомобилей как ВАЗ 2110 и 2112. Последовательность действий регулировки фар следующая:

1. Закройте правую фару автомобиля материалом, который не пропускает свет.

2. Поверните корректор в первое положение.

3. Откройте капот и найдите регулировочные винты. Поверните их. При регулировке левой фары, её свет вверху должен достигать линии N, а внизу – линии Р.

4. Отрегулировав левую, закрывайте её и приступайте к правой.

• Если фары светят вниз, то их следует поднять, так как это чревато тем, что вы не успеете вовремя увидеть пешехода. Особенно, если на нём тёмная одежда, а на улице слякоть.

• Если же фары, наоборот, светят очень высоко, то водители встречных автомобилей вас точно не будут благодарить за то, что они ослеплены светом вашего автомобиля.

Поэтому, проводя самостоятельную регулировку света автомобиля, действуйте предельно аккуратно.

Осуществление разметки

Регулировка фар головного света – это очень ответственный процесс. Только не стоит пугаться. Он не настолько сложен, как это может выглядеть на первый взгляд.

1. Сначала приблизьте автомобиль к стене метра на два и отметьте на ней центр осей фарного освещения.

2. Затем отъедьте примерно на 7,5 метров.

3. Точки, которые являются центрами ваших ламп, соедините линией.

4. Затем дополните её вертикальной, которая будет проходить через центр вашего автомобиля.

5. Далее прочертите дополнительную параллельную линию той, что соединяет центры автомобильных фар. Она будет пролегать ниже на сантиметров 6-7.

Стена размечена. Переходите непосредственно к этапу настройки. Включите ближний свет. Необходим правильный пучок света. Для этого аккуратно подкрутите регулировочные винты. Они расположены под капотом с задней стороны фар. В идеале свет должен быть расположен ниже той точки на стене, которая обозначает центр ламп, находящихся в фарах. Так же несложно происходит регулировка фар ВАЗ 2110 с совмещённым светом. Если же дальний и ближний разделены, тогда и их настройку придётся делать отдельно, используя различные схемы. Следовательно, и разметка будет немного другой.

Как значительно улучшить ближний свет на отечественном ВАЗ 2110? Ближний свет будет регулироваться по описанной выше схеме. При настройке же дальнего света нужно добиться того, чтобы световой пучок попадал именно в центр разметки. Но скажем, что вручную вы не настроите дальний свет так, как это возможно со специальными приборами. Даже если вы будете очень тщательно всё делать.

Регулировка противотуманок

Как самому отрегулировать и правильно настроить противотуманные фары автомобиля ВАЗ? Вручную настройка оптимальных световых значений осуществляется путём вращения. Нужно поворачивать в двух плоскостях оптический элемент фар вашего транспортного средства. Заранее необходимо ослабить болты, которыми фары прикреплены к бамперу. Настройка противотуманок происходит очень легко, если под рукой имеется специальное оборудование. Но, если таковое отсутствует, тогда делайте так, как было рассказано выше, но за исключением некоторых нюансов.

Автомобиль от стены нужно поставить на расстоянии пять метров. После проведения соответствующей разметки, отрегулируйте противотуманки так, чтобы верхняя часть светового пятна была на сантиметр ниже того места, где на стене спроецированы центральные точки противотуманных фар.

Немного модернизации

Немного самостоятельно доработав фары Киржач на ВАЗ 2110, можно их значительно улучшить, сделав их гораздо ярче. Сначала фару нужно снять, а после разобрать в следующем порядке:

1. Снимите стекло, используя фен. Им нужно разогреть герметик. После острым ножом отделите его.

2. Уберите отражающую прокладку.

3. Открутите блоки ближнего света.

Далее регулировка фар будет происходить на ваш выбор: можно сместить линзу на один сантиметр в сторону отражателя или укоротить модульное кольцо. Благодаря этому свет фар станет более широким и высоким.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Регулировка света фар Ваз 2110

  • Процесс регулировки
  • Альтернативный метод ремонта
  • Регулировка без разборки
  • Изготовление элемента вручную

Перед покупкой каждому водителю нужно определиться, какие лампочки ближнего света ВАЗ 2110 обеспечивают оптимальную яркость и имеют совместимый цоколь.

Регулировка фар ВАЗ 2110 требуется, когда световой пучок направляется в глаза водителям встречных авто. Она производится с разборкой и без разборки оптики своими руками в условиях гаража.

Процесс регулировки

Настройка фар на ВАЗ 2112 или 2110 предполагает следующий алгоритм действий:

  • демонтаж оптики (снятие стекол с герметичной основы путем подогрева строительным феном и последующего разрезания ножом) и скрепок из металла;
  • срезание на линзе выпуклого профиля в форме буквы «П», а на пластиковой детали — вогнутого профиля;

Разборка фары на Ваз 2110

  • снятие бумажного отражателя путем откручивания трех небольших саморезов с его обратной стороны. Вы увидите в районе гидрокорректора фар ВАЗ 2110 пружину;
  • демонтаж пружины и пары «розочек» из пластмассы, удерживающих отражатель, путем их удерживания;
  • защелкивание шара на конце отражателя в пластик;
  • защелкивание шпульки из металла во вторую канавку. Предотвратит выкручивание регулирования дальше крепежа. Если вы чересчур закрутите гидрокорректор ВАЗ 2112, то деформируете ограничитель из металла. При этом шар выйдет из пластика, а фара упадет.

При перекручивании гидрокорректора вы столкнетесь с необходимостью замены вышедшей из строя детали из металла прокладкой из резины, которая используется в сантехнике. Это не самое лучшее решение, так как при наличии прокладки будет сложно понять, в какой момент вы отрегулировали оптику до крайнего положения, и в результате снова столкнетесь с перекручиванием. Чтобы этого не случилось, регулировка фар ВАЗ 2110 или ВАЗ 2112 должна включать дополнительный крепеж, например, проволочный шплинт. Он вставляется между лепестками «розочки».

Сборка после регулировки фар ВАЗ 2110 происходит в обратной последовательности. Не забудьте отчистить герметичное вещество и нанести для закрепления линзы новое.

Альтернативный метод ремонта

Регулировка света фар ВАЗ 2110 альтернативным методом включает в себя:

Читать еще:  Замена ремня грм рено сценик 2 дизель

  • нарезку резьбы на крепежах регулировки оптики;
  • вкручивание винтов в фары и надевание шайб;
  • демонтаж креплений из пластика;
  • установку планки с приборами для освещения вблизи и вдали;
  • установку поверх планки еще одной шайбы, пружины и снова шайбы;
  • закручивание конструкции при помощи контргайки с последующей фиксацией анаэробным герметиком.

Регулировка света фар ВАЗ 2110 альтернативным методом

Регулировка без разборки

Чтобы не разбирать оптику, можете отрегулировать комплектующую следующим образом:

  • установите до щелчка шарик в пластмассу без снятия стекла. Это делается через дырки с обратной стороны оптики, предназначающиеся для демонтажа ламп;
  • просверлите отверстие в верхней части элемента оптики. Оно должно располагаться напротив защелки из пластика. Вставьте туда отвертку и зафиксируйте цангу на регулировочный шарик. После работы отверстие заклейте;
  • на каждый демонтированный корректорный узел возьмите по петле от навесного шкафа — металлической полосе, достигающей в длину 5—6 см. Навес заводится в отверстие на винте регулирования и сдвигается таким образом, чтобы прорезь была в узкой части навеса.

Изготовление элемента вручную

Главное достоинство метода в том, что при деформации гидрокорректора вам не потребуется его ремонтировать — нужно просто вручную отрегулировать фары.

Для одного элемента оптики вам потребуются:

  • контргайка;
  • пара гаек с обточенными концами, чтобы зафиксировать болт в корпусе изделия;
  • болт М8 длиной 6—10 см;
  • корректорный корпус от прибора в рабочем состоянии.

С задней стороны корректорного корпуса просверлите отверстие для нормального движения в нем болта. Конструкция сядет ровно благодаря гайкам со сточенными гранями. Для дополнительной уверенности можете посадить гайки на эпоксидный клей.

Как отрегулировать фары на ВАЗ 2110 своими руками (видео)

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Регулировка фар

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

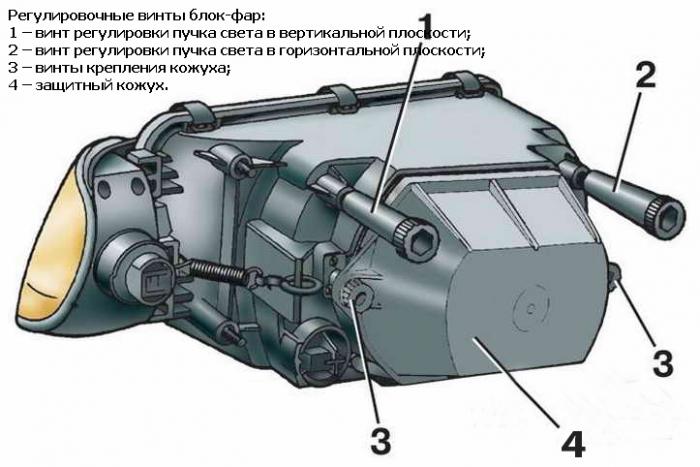

Регулировочные винты

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Подготовка к регулировке

Для начала рекомендуем посмотреть видео по регулировке фар на ВАЗ 2110. Обучающие уроки позволят более детально разобраться в нюансах процедуры, обратить внимание на важные моменты операции.

Все не так сложно, как может показаться на первый взгляд. Для начала подготовьте соответствующим образом автомобиль к регулировке оптики.

  1. Проведите мойку автомобильных фар, чтобы они были максимально чистыми.
  2. Изучите состояние стекла оптики. В некоторых случаях придется отполировать. Процедура не сложная, но требующая тщательного и аккуратного подхода.
  3. Теперь проверьте отражатель на предмет наличия дефектов, повреждений. Если они есть, лучше сразу заменить его на новый.
  4. Если автомобиль эксплуатируется давно, тогда имеющиеся лампы вряд ли современные и высокоэффективные. Специалисты рекомендуют использовать современные галогеновые лампочки, которые отлично справляются с освещением дорожного полотна.
  5. Обратите внимание на нормативные показатели, указанные в руководстве по эксплуатации вашего автомобиля. Перед регулировкой фар на ВАЗ 2110 необходимо: наполнить топливный бак, подкачать колеса до требуемых показателей, проверить запасное колесо.

Выполнив подготовку по получению необходимых условий, можно приступать непосредственно к настройкам.

Самостоятельная регулировка

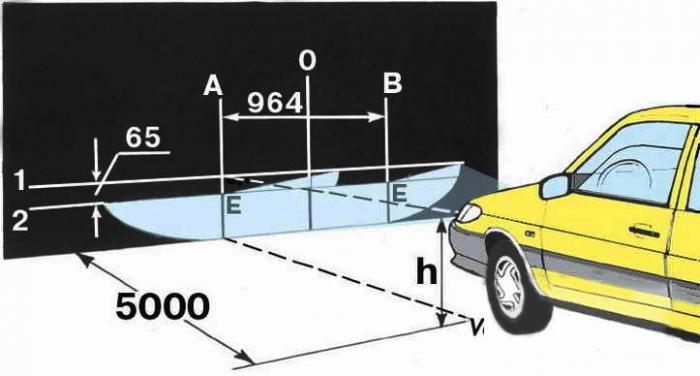

Схема регулировки

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

  1. Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
  2. Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
  3. Отъедьте от стены на 5 метров.
  4. Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
  5. Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
  6. Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
  7. Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
  8. На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
  9. Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
  10. Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
  11. Теперь включите оптику в режим ближнего света.
  12. По очереди перекройте свет картоном или тканью, которая не пропускает его.
  13. Крутите винты регулировки для достижения нужного результата.
  14. Первой регулируют правую фару, а затем левую.
  15. Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

Регулировка фар на ВАЗ-2110 своими руками — детальная инструкция

Я уверен, что каждый ответственный автовладелец понимает, насколько важно, что бы свет фар вашего автомобиля был верно отрегулирован. Ведь неверная регулировка фар приводит не только к тому, что вы плохо видите дорогу в темное время суток, но и к тому, что вы можете слепить встречный транспорт а это не менее, а может даже и более опасно, и может привести к серьезным последствиям в виде ДТП. Именно поэтому мы уделим в этой статье внимание правильной регулировке фар на ВАЗ-2110, 2111 и 2112, расскажем как можно самостоятельно правильно отрегулировать фары на вашей десятке и что для этого нужно. Итак, поехали.

Для правильной регулировки фар на автомобилях десятого семейства не требуется особых сверхнавыков, достаточно иметь площадку с ровным полом и забором, а так же возможностью расположить автомобиль на расстоянии 5 метров от стены или забора. Стена или забор тоже должны быть максимально ровными, в идеале расположение по уровню, чтоб 90 градусов были выдержаны. Вот схема рисунка (стенда) по которому мы и будем регулировать свет наших фар. Можно нанести мелом, или другими сподручными средствами, главное без фанатизма и вандализма. Итак, вот схема рисунка, который нам нужен:

Читать еще:  Замена топливного фильтра форд фьюжн

Обратите внимание на вертикальные линии – осевую О, а так же А и В, которые пересекаются через точки Е, эти две линии должны быть четко по центру фар вашего автомобиля. Они должны быть абсолютно симметричны относительно так называемой осевой линии автомобиля, которая обозначена буквой О на рисунке (мысленно поделили машину пополам). Расстояние между линиями А и В должно составлять 964 мм.

Замерьте высоту от пола до средней линии фар вашего автомобиля (на рисунке обозначена H), и по этой высоте прочертите линию на стене, верхняя горизонтальная на рисунке, и отступив в низ от нее на 65 мм прочертите параллельную ей вторую горизонтальную линию.

Она будет соответствовать горизонтальному центру световых пятен фар. Перед регулировкой установите гидрокорректор в среднее положение. В идеале посадить «водителя» на переднее сидение автомобиля, дабы симитировать авто при стандартной загруженности.

Теперь включаем ближний свет фар и прикрывая фары по очереди сподручными средствами приступаем к регулировке. На фарах ВАЗ-2110 присутствуют два регулировочных винта, вот они на схеме:

А вот они на фото:

На правильно отрегулированных фарах верхняя черта световых пятен на стене должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен совпадают с точками пересечения Е. То есть, если у вас все как на рисунке с регулировочными параметрами, вы можете считать регулировку фар успешно законченной. Если вышеописанным методом не удается отрегулировать какую либо из фар, то следует демонтировать фару с автомобиля и убедиться в ее исправности, возможно есть повреждения, которые не позволяют отрегулировать световой пучок.

Как Настроить Фары На Ваз 2112

Регулируем фары ВАЗ 2110, это правда в науке

Никто не должен быть убежден, что безопасность автомобиля, как для водителя, так и для любого человека, сидящего в салоне и пешеходов, также зависит от правильности и правильности регулировки и регулировки фар. встречные машины. Поговорим о том, как регулируется фазовые фары ВАЗ 2110.

Осветительные приборы

В вазах используют освещение:

  • Фары, а точнее, блокируют фары, которые могут дать вблизи фар;
  • Противотуманные фары. Не все машины оснащены ими, хотя в принципе они могут быть установлены Сделай сам на;
  • Габаритные размеры
  • Направленные указатели.

Светильники на ВАЗ 2110

Подготовка к затмению

Для улучшения видимости в ночное время без повязки на глазах водителей встречных транспортных средств необходимо отрегулировать фары. Вы можете сделать это в сервисе или своими руками. Знание основных правил регулировки фар поможет улучшить световой поток на ВАЗе.

  1. Хорошо. Убедитесь, что у вас есть работающий гидравлический корректор или фара (в зависимости от конфигурации). Имейте в виду, что корректор играет важную роль, поэтому перед настройкой необходимо убедиться, что этот механизм работает;
  2. Позиция. После выбора полностью ровного участка установите машину. Площадка должна быть выровнена по уровню, чтобы избежать смещения, иначе фары не могут быть правильно отрегулированы;
  3. Постройте своего рода вертикальный щит в 5 метрах от машины, на которой вы можете рисовать;
  4. Хорошо, если у вас есть ровная площадка перед дверью гаража. Они также вряд ли будут особенно затронуты мелом;
  5. Нагрузка Регулируемый автомобиль должен быть «полностью оборудован». заправленным, с нормальным давлением в шинах, а на сиденье водителя. груз, взвешивающий водителя (или человека примерно равного веса);
  6. Вертикальная планировка. Нарисуйте три вертикальные линии на экране, стене или гаражных воротах и ​​отметьте их: «О». в середине машины будет линия (это обычно обозначается автомобильным аксессуаром, в нашем случае знакомым знаком ВАЗ); «L». центр левой фары, а «P». правая;
  7. Горизонтальная маркировка. Проведите горизонтальную линию через центр фар, пометив ее N и 65 мм под ней, нарисуйте еще одну линию, помеченную символом «P». Теперь можно отрегулировать свет своими руками.

Регулировка фар

Это видео показывает корректировки ближний свет фара машина по примеру ВАЗ 2110. После просмотра этого.

Регулировка фар ВАЗ. Сделай сам!

Замена консилера ваза свет 2110, 2111, 2112 год.

Алгоритм настройки

Следуй этим шагам:

  • Покройте правую фару картоном или другим материалом, который не пропускает свет;
  • Поверните гидравлический корректор в первое положение (I);
  • Открываем капот, находим винты, с которыми происходит регулирование, возвращаем их. И, если слева фара, это будет правильно, если его свет достигнет линии N вверху и P внизу;
  • Настроенный один, начинает настраивать другой, закрывая первый.

Помните, если фары светят слишком низко, вы должны их поднять, иначе вы можете вовремя не заметить пешехода, особенно если на улице есть посадка, и он одет в черную одежду. Если огни высокие, то есть вы думаете поднять их высоко, встречные водители не будут вам благодарны, потому что вы их ослепите. тому назад с учетом Руки на ВАЗе нужно делать очень аккуратно.

модернизация

Немного потренировавшись, вы можете значительно улучшить фары Киржача своими руками, сделать их ярче.

Сначала нужно снять фару, затем разобрать в следующем порядке:

  • Чтобы снять стекло с киржача, используйте фен. им нужно нагреть герметик, а затем используйте острый нож для чистки стекла;
  • Снимите отражающую прокладку;
  • Обновления затронут только блоки ближних лучей, поэтому открутите их;
  • И тогда есть выбор: с помощью Circlip вы можете либо сдвинуть линзу к 10-миллиметровому отражателю, либо отшлифовать модульное кольцо, чтобы сделать его короче. Это поможет улучшить световой поток кирхачских фар, усилить и расширить его.

Альтернатива механике

Даже если вы делаете регулировку самостоятельно, по всем правилам, но при изменении нагрузки ваза вам нужно изменить угол светового луча. Для этой цели был изобретен гидравлический консилер. Более того, консилер разработан без разбора, он тоже не регламентирован.

Соответственно, когда происходит сбой, консилер просто переходит на новый. И самой распространенной причиной отказа гидравлического консилера является клин поршней или утечка жидкости.

При необходимости целесообразно заменить этот консилер на более современный и высокотехнологичный электрический консилер. Комплект, предполагающий, что машина будет оснащена электрическим корректором, состоит из позиционера фары, самого механизма с кольцами. сальниками и проводами.

Снятие и замена

Снимите отрицательную клемму аккумулятора. Нажав на хомут, верните гидравлический корректор к себе, снимите. Сняв уплотнительное кольцо в корпусе фары, установив на его место новое, вставляем в него электрический корректор. Таким же образом мы снимаем гидрокорректор другой фары и заменяем его электрокорректором.

Уже в кабине отсоедините выключатель, к которому подключен гидравлический корректор, подключите электрический корректор с помощью проводов.

Таким образом, новый консилер установлен и сможет более четко выполнять свои обязанности на ВАЗ 2110. Практически каждый, кто изменил гидро-корректор на электро-корректор, более доволен своей работой, чем предыдущий корректор, который ведет себя «мягче». часто непредсказуемо.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
