Шевроле лачетти замена лампы ближнего света

Как заменить лампы освещения салона на Шевроле Лачетти

В штатных плафонах освещения салона Шевроле Лачетти, с завода устанавливаются обычные лампы накаливания C10W 12v и лампа W7.5W 12v. Свет от них недостаточно яркий, в следствии чего, многие владельцы седанов и хэтчбеков Лачетти, устанавливают в плафоны светодиодные лампы вместо обычных. Свет от них более яркий и белый. В этой инструкции мы расскажем как произвести замену ламп самостоятельно и какие лампы лучше выбрать.

Какие лампы выбрать для освещения

Если вы решили все таки установить обычные лампы накаливания, можно сделать выбор следи большего количества предложений производителей от бюджетных до ламп от philips, osram или koito.

Для центрального плафона

  • Маяк C10W 12v цена от 15 руб
  • Osram C10W 35мм O-6461 от 40 руб шт
  • NARVA C10W 38мм N-17316 от 25 руб шт
  • PHILIPS C10W 35мм P-12854 от 35 руб шт
  • BOSCH C10W Pure Light 1987302228 от 35 руб шт

Для переднего плафона индивидуального освещения

В этот плафон устанавливаются не совсем обычные по мощности лампы 12v W7.5W Toshiba либо корейских фирм. Цоколь у лампы точно такой же как у W5W, разница лишь в мощности ламп. Если не получится найти лампу W7.5W можно установить лампы W5W или светодиодные аналоги.

  • PHILIPS 12V/W5W 78143 от 30 руб штука
  • PHILIPS 12V/W5W LONGLIFE ECO VISION P-12961LLECOCP от 45 руб шт (увеличенный ресурс)
  • BOSCH 12V/W5W Pure Light 1987302206 от 30 руб шт
  • OSRAM 12V/W5W 2825 от 25 руб

Светодиодные аналоги

  • PHILIPS W5W белая 5500K 127916000KB2 цена от 400 руб за комплект
  • Маяк 12T10-W5SMD от 90 руб за шт
  • Маяк 12T10-W/6SMD от 95 руб шт
  • Xenite 12V 5 бесцок. 9 диодов SMD белая 5000K +50% от 350 руб комплект

Вместо обычных ламп накаливая, в плафон индивидуального освещения советуем установить светодиодные лампы. Их срок службы намного дольше обычных, они меньше нагреваются и светят ярче. При выборе диодов обратите внимание на качество, лучше переплатить и взять дороже, чем сэкономить и приобрести некачественные.

В этой статье вы узнаете как произвести замену ламп в птф Рено Дастер. Подробный мануал с фото.

Инструкция по замене ламп

С помощью плоской отвертки аккуратно поддеваем и снимаем рассеиватель с центрального плафона освещения

Убираем его в сторону и достаем старую лампу. Здесь установлена лампа C10W, меняем ее на новую лампу накаливая или светодиодную.

При установке светодиодной лампы необходимо обратить внимание на полярность. Установите лампу, если она не горит, переверните ее в цоколе местами.

Устанавливаем рассеиватель до щелчка и радуемся яркому свету.

Замена ламп в индивидуальном плафоне освещения

Так же с помощью отвертки поддеваем и снимаем рассеиватель.

Аккуратно достаем лампу W7.5W из цоколя (удобнее всего сделать это с помощью пинцета или тонких круглогубцев)

Затем устанавливаем новую лампу накаливания или светодиодную.

При установке светодиодных ламп, так же обратите внимание на полярность.

Интересные статьи по теме

Замена лампы противотуманной фары на Хендай Солярис (Hyundai Solaris)

Как заменить лампу дополнительного стоп сигнала Хендай Солярис

Меняем лампу подсветки номера в Chevrolet Niva самостоятельно
Оставитить комментарий

Для отправки комментария вам необходимо авторизоваться.

Замена ламп в блок-фаре

Замену лампы ближнего света автомобилей с кузовами седан и универсал и лампы головного света автомобиля с кузовом хэтчбек см. Замена ламп наружного освещения.

Работа по замене ламп показана на левой блок-фаре, на правой блокфаре операции по замене ламп производятся аналогично.

Перегоревшие лампы можно заменить, только сняв блок-фару с автомобиля.

Блок-фара автомобилей с кузовами седан и универсал: Для замены лампы габаритного света…

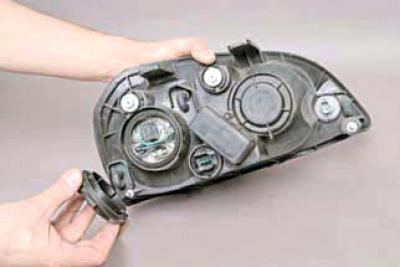

…поворачиваем против часовой стрелки и снимаем защитную крышку ламп ближнего света и габаритного света.

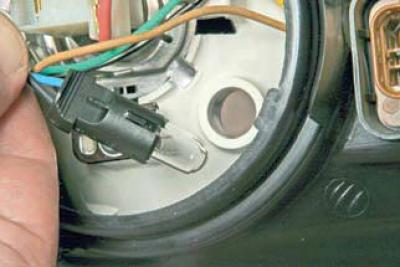

Вынимаем патрон с лампой из корпуса блок-фары.

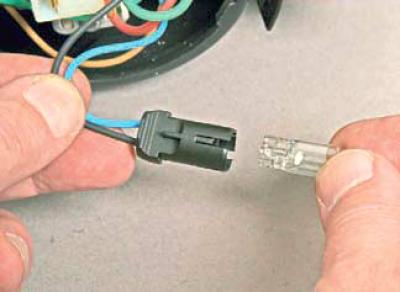

Вынимаем лампу из патрона. Новую лампу W5W устанавливаем в обратной последовательности.

Для замены лампы указателя поворота…

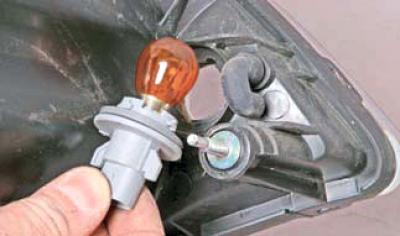

…поворачиваем патрон лампы против часовой стрелки и вынимаем его из корпуса блок-фары.

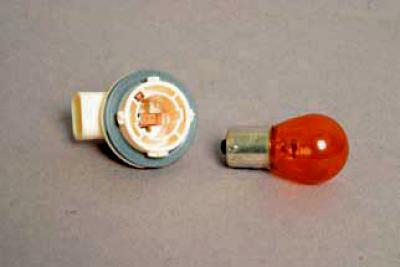

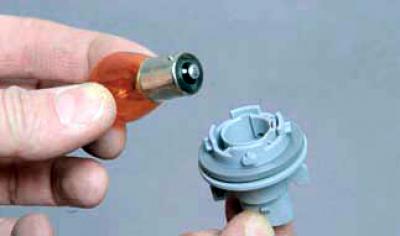

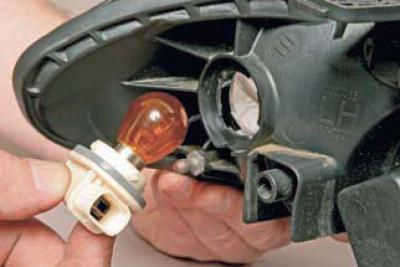

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

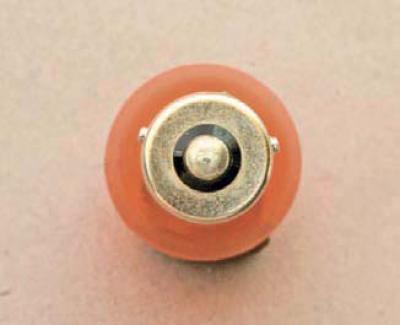

Лампа указателя поворота имеет два выступа, смещенных от центральной плоскости.

Новую лампу PY21W устанавливаем в обратной последовательности.

Для замены лампы дальнего света…

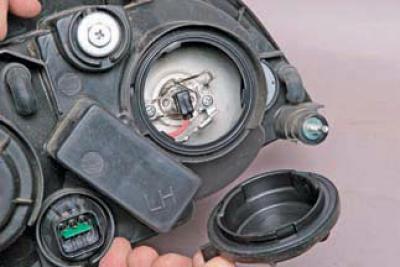

…поворачиваем против часовой стрелки и снимаем защитную крышку лампы дальнего света.

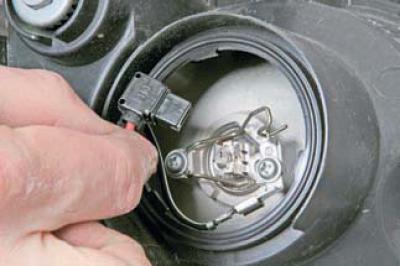

Отсоединяем колодку проводов от лампы дальнего света.

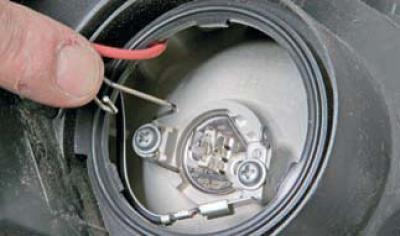

Нажав вниз на пружинный фиксатор, выводим его из зацепления с крючком и отводим в сторону.

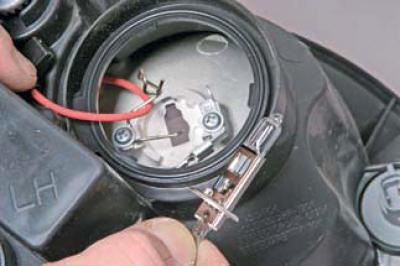

Вынимаем лампу из корпуса блокфары.

Лампа дальнего света — галогенная. Не следует касаться ее стеклянной колбы пальцами, так как следы от них приведут к потемнению лампы при нагреве и ухудшению свечения.

Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу дальнего света H1 в обратной последовательности.

Блок-фара автомобиля с кузовом хэтчбек: Для замены лампы габаритного света поворачиваем против часовой стрелки и снимаем защитную крышку фары.

Вынимаем патрон с лампой из корпуса блок-фары.

Вынимаем лампу из патрона.

Читать еще:  Замена топливного фильтра шкода фабия

Новую лампу W5W устанавливаем в обратной последовательности.

Для замены лампы указателя поворота…

…поворачиваем патрон лампы против часовой стрелки и вынимаем его из корпуса блок-фары.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Новую лампу PY21W устанавливаем в обратной последовательности.

Лампы применяемые в Chevrolet Lacetti — Chevrolet Lacetti 5D, л., года на DRIVE2

Цилиндрической формы, с двумя контактами.

Цилиндрической формы, с тремя контактами. Визуально похоже на лапы Н4, но имеет две нити накаливания и больший размер.

Лампа Н1 меньшего размера. Как это работает Предохранитель Все лампы в авто получают питание, которое проходит через предохранитель 25А. Так что, если у вас не получается включить ближний или дальний свет, необходимо вначале проверить его работоспособность. Расположен он в монтажном блоке, откуда его следует удалить и заменить новым, но, если он перегорит повторно, необходимо найти причину короткого замыкания.

Ближний свет Включается с помощью реле, которое расположено в монтажном блоке.

Замена лампы ближнего света на Chevrolet Lacetti

В случае отсутствия питания на обеих лампах, необходимо проверить предохранитель на 10 А F6. Его найти можно под крышкой, которая доступна только когда открыта дверь водителя.

Проверять реле стоит тогда, когда цел предохранитель, замыкая контакты 87 и В случае, когда и реле, и предохранители целые, тогда проверьте саму лампу 55 Вт. При этом учтите, что на: Если лампы целые, значит, причина может скрываться в переключателе слева под рулевым колесом. Меняем лампу Конструктивные особенности автомобиля не позволяют какая лампочка на ближний свет шевроле лачетти лампочку для ближнего света без полного снятия блок-фары.

Такая работа аналогична для каждой, поэтому для примера возьмем левую. Инструкция будет выглядеть так: Это позволит работать без оглядки на возможные неприятности.

Очень важно точно знать, какие именно лампы предназначены для использования вашего автомобиля, а также уметь заменить их, если возникнет такая необходимость. Важно знать, что нельзя браться за них голыми руками во время установки.

Лампы, применяемые в автомобиле Шевроле Лачетти седан

От этого они потемнеют от жирных пятен, оставленных пальцами, и быстро выйдут из строя. Для замены таких ламп используют специальные тканевые перчатки. На седане и универсале ставят для дальнего света — H1, а для ближнего — H7. Для того чтобы сделать демонтаж, отключите клемму от аккумулятора. Какая лампочка на ближний свет шевроле лачетти это нужно для того, чтобы обесточить электросеть. Безопасность — прежде. Поэтому не игнорируйте это действие, чтобы избежать неприятностей.

Замена ламп ближнего света на Лачетти Этапы замены: Для демонтажа фары необходимо сдвинуть ее вперед и освободить от проводов. Открутить патрон в сторону, показанную на указателе. Снять блок-фару с автомобиля.

Лампа ближнего света «Шевроле Лачетти»

Крышку необходимо повернуть влево и снять. Лампа должна быть отсоединена от колодки с проводами транспортного средства.

Нажав его, следует вытащить лампочку. Произвести замену новым источником света и собрать фару в обратной последовательности. Необходимым процессом по окончании замены ламп является регулирование пучка какая лампочка на ближний свет шевроле лачетти. Произвести эту процедуру одному очень сложно, придется позвать помощника. Для регулировки необходима ровная горизонтальная поверхность, которая располагается рядом с гаражом, забором или стеной.

Корректировку необходимо проводить когда на улице темно. Автомобиль должен быть заправлен полностью, а машина находиться без груза или багажа.

Самостоятельная замена лампы ближнего света на автомобиле Chevrolet Lacetti

Chevrolet Lacetti на протяжении многих лет остается востребованным видом транспортного средства на отечественном рынке. Это обусловлено не только ценовой категорией, но также высокими эксплуатационными характеристиками. Согласно статистическим и аналитическим данным, на отечественном рынке практически каждый пятый автовладелец хотя бы раз использовал данное транспортное средство. Опытные водители знают, что оно обладает повышенным уровнем безопасности и комфорта. Ходовая часть является также достаточно высококачественной, поэтому среди владельцев данного агрегата автомобиль именуют никак иначе как «рабочая лошадка».

Ближний свет – неотъемлемый атрибут безопасности

Опытные и компетентные профессионалы сервисных центров неоднократно сталкиваются с тем, что владельцы Шевроле Лачетти обращаются к профессионалам с целью замены лампы ближнего света. В силу менталитета современных городских жителей каждый второй старается осуществить замену самостоятельно. Именно поэтому мастера сервисных центров создали специализированную пошаговую инструкцию, которая поможет осуществить замену ламп ближнего света без каких-либо погрешностей и в короткие сроки.

Пошаговые действия

Производители Шевроле Lacetti и опытные эксперты сервисных центров рекомендуют: прежде чем осуществлять замену лампы ближнего света или габаритных огней, необходимо осуществить компетентный демонтаж фары. Предварительно рекомендуется подготовить специализированные инструменты различного типа и вида, которые включают в себя отвертки, головки и ключи. Осуществлять демонтаж рекомендуется достаточно аккуратно, дабы не повредить защитный корпус и стекло фары. Этапы осуществления действий выглядят следующим образом:

  • Установить транспортное средство на ровную поверхность.
  • Открыть капот автомобиля.
  • Выкрутить несколько болтов и гаек при помощи ключа на 10. Данные болты и гайки выступают крепежными элементами фар.
Читать еще:  Как отрегулировать фары на лачетти

  • Рекомендуется использовать торцевой ключ.
  • В ходе выполнения таких действий мы снимаем крепежные элементы, которые соединяют фару непосредственно с рамкой радиатора.
  • Довольно часто владельцы Шевроле Лачетти испытывают трудности в поисках гайки, поскольку она располагается со стороны моторного отсека между радиатором и фарой, и зачастую производители прикрывают ее проводами.

  • Необходимо приподнять верхнюю фару и осторожными движениями подтянуть ее наружу и немного в сторону, ближе к раме.
  • Осуществить демонтаж шпильки расположенной на рамке радиатора.
  • Осторожно вынимаем фару для того, чтобы обеспечить доступ к проводам.
  • Отсоединяем провода, один из которых располагается вблизи внутреннего угла фары и является проводом указателя поворота. Второй находится посередине корпуса детали, в нижний ее части.
  • Рекомендуется отсоединять колодку от указателя поворота и демонтировать ее совместно с лампой.
  • Для отсоединения достаточно повернуть патрон примерно на 45 градусов, но только лишь против часовой стрелки.
  • Снять защелки со жгутов, расположенных в верхней части фары, и плавным движением вдоль оси высвободить их.

  • Важно запомнить расположение усиков ближнего света. они должны быть расположены только в положении «вверх». Если в дальнейшем провести неправильную установку усика, то освещение будет рассеянным или в ином направлении, тогда замену данной запчасти необходимо будет повторить.

  • Осуществляем монтаж новых комплектующих элементов.
  • Выполняем все пункты инструкции в обратном порядке до момента установки фары непосредственно в разъем.
  • В тот момент, когда все провода установлены на место, необходимо предварительно проверить их работоспособность, дабы в случае неправильного подключения не осуществлять демонтаж фары заново.
  • Если все элементы были подключены верно, можно заканчивать установку фары.

Советы экспертов

Компетентные профессионалы сервисного центра рекомендует осуществлять замену лампы ближнего света в автомобиле Chevrolet Lacetti лишь оригинальной запчастью. В противном случае освещение может быть совершенно иным, а комплектующий элемент может не совпадать с существующими пазами. Это неизбежно приведет к различным негативным ситуациям в ходе осуществления ремонта или замены данной детали.

Chevrolet Lacetti manual

Chevrolet Lacetti Замена ламп наружного освещения

Согласно п. п. 2.3.1 и 19.1 Правил дорожного движения Российской Федерации запрещается движение автомобиля в темное время суток или в условиях недостаточной видимости без включенного ближнего света фар и габаритного света в задних фонарях. Поэтому в пути, если вы обнаружили, что хотя бы одна из данных ламп не горит, необходимо остановиться и произвести замену лампы.
Если не горит одна из ламп габаритного света в задних фонарях, временно можно включить лампы противотуманного света.

В темное время суток при ясной погоде противотуманный свет будет производить ослепляющее действие на водителей транспортных средств, двигающихся позади вашего автомобиля. Поэтому постарайтесь при первой возможности заменить лампу габаритного света в заднем фонаре на исправную.

Операции по замене ламп в задних фонарях автомобилей с разными типами кузовов показаны в работе Замена ламп в заднем фонаре, снятие фонаря.
На автомобиле с любым типом кузова применяются двухнитевые лампы габаритного света и сигнала торможения типа Р21/5 W.
Для замены лампы ближнего/дальнего света в любой из блок-фар автомобиля с кузовом хэтчбек удобнее снять блок-фару (см. Снятие блок-фары). Однако при определенной сноровке можно заменить лампу в любой из блок-фар, не снимая ее с автомобиля. При замене лампы в правой блок-фаре ничего дополнительно снимать не потребуется. При замене лампы в левой блок-фаре, возможно, потребуется снятие аккумуляторной батареи, но при этом собьются настройки магнитолы и некоторых других систем автомобиля. Без снятия аккумуляторной батареи вынуть лампу из левой блок-фары будет затруднительно (хотя возможно).
Для наглядности показываем данную операцию на левой блок-фаре, снятой с автомобиля (на правой блок-фаре действия выполняются аналогично).

Поворачиваем крышку с внутренней стороны блок-фары за специальные выступы на 1/8 оборота против часовой стрелки.
При этом данные выступы расположатся вертикально.

Отсоединяем колодку проводов от лампы ближнего/дальнего света.

Нажимаем вниз на пружинный фиксатор лампы и выводим его из зацепления с крючком на корпусе блок-фары.
Отводим пружинный фиксатор в сторону…

…и извлекаем лампу.
Модель лампы ближнего/дальнего света, применяемой на автомобилях с кузовом хэтчбек, — Н4.
Устанавливаем новую лампу головного света в обратной последовательности. При установке лампы без снятия блок-фары с автомобиля ориентируем лампу так, чтобы самый широкий из трех усиков на ее корпусе (на фото показан стрелкой) располагался вверху.
На автомобилях с кузовами седан и универсал блок-фара имеет иную форму, кроме того, здесь применяются отдельные лампы дальнего и ближнего света. Заменить лампу ближнего света возможно только после снятия блок-фары (см. Снятие блок-фары).
Для наглядности операция по замене лампы ближнего света показана на снятой левой блок-фаре (на правой блок-фаре действия выполняются аналогично).

Лампа ближнего света находится под крышкой, расположенной ближе к крылу автомобиля.

Отворачиваем крышку против часовой стрелки и снимаем ее.

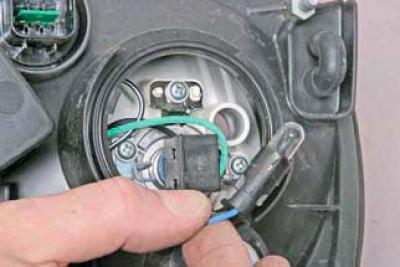

Отсоединяем колодку проводов от лампы.
Нажимаем на пружинный фиксатор лампы…

…и выводим его из зацепления с корпусом блок-фары.

Извлекаем лампу из корпуса блокфары.
Модель лампы ближнего света, устанавливаемой в блок-фары автомобилей с кузовами седан и универсал, — Н7.
Устанавливаем новую лампу в обратной последовательности.

Читать еще:  Замена свечей фольксваген поло

На автомобиле Chevrolet Lacetti применяются галогенные лампы головного света.
Работая с этими лампами, старайтесь не прикасаться к их стеклянным колбам пальцами.
Следы от них приведут к потемнению лампы при нагреве.
Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Замена ламп Chevrolet Lacetti

Для замены ламп ближнего света и ламп для габаритных фонарей на автомобиле марки Chevrolet Lacetti придется снять фару целиком, чтобы избежать повреждений. Такие рекомендации будут даны и в сервисной книжке автомобиля. При желании вы конечно можете попробовать произвести замену ламп исключая демонтаж фары, но вряд ли у вас это получится, т.к даже снятие защитной крышки при установленной на автомобиле фары достаточно проблематично.

Демонтаж передней фары

  1. Чтобы демонтировать фару потребуется открутить 2 болта и гайку, воспользуйтесь ключом на 10. Чтобы открутить гайку, используйте торцевой ключ. Болтами фара прикреплена к верхней части радиаторной рамки, они вполне доступны, а вот гайка расположена между радиатором и фарой, она прячется внутри, на стороне отсека моторного и закрыта жгутом из проводов.
  2. После того, как крепеж откручен, осторожно приподнимите блок-фару вверх и потяните ее наружу, затем слегка в сторону к крылу и вытяните шпильку из радиаторной рамки, она была закреплена гайкой.
  3. Аккуратно извлеките из проема фару, примерно на 10-15 см и отсоедините подходящие к ней жгуты с проводами. Вы увидите перед собой два жгута, один из которых подходит к указателю поворота, он расположен ближе к внутреннему от кузова углу фары, а второй жгут предназначен для питания всех остальных элементов фары и располагается внизу, в середине корпуса фары, прямо под корпусом корректора, который выступает из фары.
  4. Постарайтесь не отключать колодку от поворотника, попробуйте вытащить ее целиком с лампочкой, для этого поверните патрон лампы на 45 градусов в направлении обратном ходу часовой стрелки.
  5. Чтобы снять разъем основного жгута, надавите на верхнюю его часть, там располагается защелка, отцепите ее и осторожно потяните жгут вдоль оси разъема. Когда вы снимите фару, то будет хорошо видно, как располагаются разъемы.
  6. Лампы габаритных огней бесцокольные и вставляются в сборе с патроном, защелкиваясь в корпусе фары как клипса.

Замена ламп в блок-фаре автомобиля Chevrolet Lacetti

Сняли мы левую фару и замену ламп начнем осуществлять с нее, на правой блок-фаре замена будет производиться аналогично. После проведения подготовительных мероприятий, связанных с демонтажем блок-фары, можно приступать к замене лампочек.

Замена лампочек ближнего света

  1. С задней стороны блок-фары открутите наружную защитную крышку, повернув ее в направлении обратном движению часовой стрелки.
  2. Чтобы заменить лампочку ближнего света, отключите от нее колодку со жгутами проводов.
  3. Нажмите на пружинный фиксатор и сдвиньте его вверх, на правой фаре фиксатор будет сдвигаться в обратную сторону, т.е – вниз, откиньте его.
  4. Вытащите перегоревшую лампочку.
  5. Монтируйте новую лампу, зажмите ее с помощью фиксатора и подсоедините к ней колодку со жгутом проводов.

Замена габаритных лампочек

  1. Чтобы заменить лампу габаритных огней, необходимо вытащить из отверстия, расположенном в отражателе фары, патрон вместе с лампой в сборе.
  2. Извлеките из патрона лампу.
  3. Вставьте в патрон новую лампочку и вмонтируйте всю конструкцию на место.
  4. Установите обратно защитную крышку для фары и поверните ее в направлении по ходу движения часовой стрелки до крепления.

Замена лампы дальнего света

  1. Чтобы заменить лампу для дальнего света, потребуется демонтаж внутренней крышки блок-фары, для этого поверните ее в направлении обратном ходу движения часовой стрелки.
  2. Отсоедините колодку со жгутом из проводов от лампочки.
  3. Зажмите фиксатор пружинный, сдвиньте его вверх, для правой фары будет сдвиг в обратном направлении – вниз, и откиньте его.
  4. Извлеките неработающую лампочку.
  5. Установите новую лампочку, зажмите ее фиксатором и подключите колодку со жгутами проводов. Прикрепите на место защитную крышку для фары и поверните ее в направлении по ходу движения часовой стрелки до момента крепления.

Замена лампы указателя поворота

  1. Чтобы произвести замену лампочки для указателя поворота, необходимо слегка повернуть патрон в направлении обратном ходу движения часовой стрелки и извлечь его из основания фары.
  2. Немного утопите лампочку в патрон, разверните в направлении обратном ходу движения часовой стрелки и извлеките ее из патрона.
  3. Установите в патрон новую лампочку и всю конструкцию поместите в блок-фару в обратном снятию порядке.
  4. По аналогии производится замена всех лампочек на фаре с другой стороны, если это требуется. Лампочки дальнего и ближнего света лучше заменять парами, чтобы свет фар не отличался между собой.

Монтаж передней блок-фары

  1. Соберите все составляющие фары в обратной последовательности.
  2. Установка фары так же осуществляется в порядке, обратном тому как снимали. Произведите все операции по установке, до момента помещения блок-фары в проем. Здесь, не торопитесь закручивать крепления, для начала удостоверьтесь, что все работает как полагается. Только после этого можно прикрутить фару окончательно.
  3. Осуществите контроль и при необходимости отрегулируйте направление светового пучка блок-фары.
