Замена переднего сайлентблока рычага Форд Фокус

174 Ремонт Focus I

Снятие и установка рычага передней подвески

Рычаг передней подвески:
1 — болты крепления заднего сайлент-блока рычага;
2 — болт крепления переднего сайлент-блока рычага;
3 — шаровая опора
Рычаг передней подвески заменяем вместе с шаровой опорой и сайлент-блоками. Замена сайлент-блоков рычага требует специального оборудования и определенных на­выков. Рычаг передней подвески с шаровой опорой выполнен как единый неразборный узел.
Устанавливаем автомобиль на смотровую канаву или эстакаду. Вывешиваем переднюю часть ав­томобиля на стойках.
Снимаем переднее колесо (см. «Замена колеса»). Снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильтра»). Очи­щаем рычаг от грязи, а резьбовые соединения смачиваем проникаю­щей жидкостью типа WD-40 или керосином.

Головкой «на 15» отворачиваем гайку стяжного винта крепле­ния пальца шаровой опоры, удерживая ключом «Torx T-50» винт от проворачивания.
Вынимаем винт.

Ключом «на 21» ослабляем за­тяжку гайки болта внутренне­го крепления заднего сайлент-блока рычага, удерживая болт от проворачивания ключом «на 16».

Ключом «на 18» ослабляем за­тяжку гайки болта наружного крепления заднего сайлент-блока рычага к подрамнику, удерживая болт от проворачи­вания головкой «на 15».

Ключом «на 18» ослабляем за­тяжку гайки болта крепления пе­реднего сайлент-блока к подрам­нику, удерживая болт от проворачивания головкой «на 15».

Отверткой или монтажной ло­паткой опускаем рычаг до вы­хода пальца шаровой опоры из поворотного кулака.

Если замена рычага не планируется, то будьте ос­торожны, не повредите защитный чехол шаровой опоры.

Снимаем защитный кожух чехла шаровой опоры.
Сместив поворотный кулак впе­ред, приподнимаем рычаг в гори­зонтальное положение.

Чтобы при демонтаже рычага не повредить резиновый чехол наружного ШРУСа, закрываем его ветошью.
Отворачиваем гайки крепления сайлент-блоков рычага и вынима­ем болты.

Отверткой или монтажной ло­паткой выводим передний сайлент-блок рычага из кронштей­на подрамника.

. и снимаем рычаг.

Между скобой сайлент-блока и подрамником (над отверсти­ем для внутреннего болта кре­пления заднего сайлент-блока) установлена специальная шай­ба, в которую запрессованы четыре шарика.
При затягивании болта крепления сайлент-блока шарики продавлива­ют углубления в подрамнике и ско­бе сайлент-блока рычага. Это поз­воляет зафиксировать рычаг в нуж­ном положении.
Собираем подвеску в обратной последовательности. Перед уста­новкой правого рычага поворачи­ваем рулевое колесо до упора влево и.

. убеждаемся, что выступы на шайбе совмещены с углублени­ями на подрамнике.
Устанавливаем рычаг на подрам­ник (вставляем сначала внутрен­ний, а затем наружный болты крепления заднего сайлент-блока и наживляем гайки).
Поворачиваем рулевое колесо в по­ложение, соответствующее прямо­линейному движению автомобиля. Устанавливаем на место защитный кожух шаровой опоры и вставляем палец опоры в поворотный кулак. Для удобства выполнения этой опе­рации следует поджать поворотный кулак, так чтобы рычаг находился в горизонтальном положении. Уда­ляем ветошь.

Вставляем стяжной винт (голов­ка винта должна быть направ­лена в сторону передней части автомобиля) и заворачиваем гайку, окончательно не затяги­вая ее.
Вставляем болт крепления перед­него сайлент-блока рычага (голов­ка болта должна быть направлена в сторону передней части автомо­биля) и заворачиваем гайку, окон­чательно не затягивая ее.
Затягиваем гайку стяжного болта крепления пальца шаровой опоры моментом 50 Н*м.
Устанавливаем колесо и снимаем автомобиль с опор. Несколько раз качаем переднюю часть автомоби­ля, чтобы все узлы подвески заня­ли рабочее положение. Затягиваем крепеж рычага подвески к подрам­нику моментом 170-230 Н*м.
Устанавливаем грязезащитный щи­ток двигателя. Проверяем и при не­обходимости регулируем углы уста­новки передних колес.

Ford Focus Sedan Хан › Бортжурнал › Замена сайлентблоков переднего рычага. Неожиданность!

Решил заменить сайлентблоки передних рычагов самостоятельно, а так же сразу поменять шаровые опоры.
До этого были куплены запчасти (см. прошлые записи).
Машина плавала по дороге и при проезде неровностей к примеру рельс трамвайных был сильный стук. При резком нажатии на тормоз (прижал, отпустил) так же слышен был стук, причем по ощущениям было понятно, что там смещается рычаг. По-этому было принято решение о замене.
Сразу скажу, что для замены требуется специфический инструмент в виде ключей на 15, 18, 21
Ну, начнем…
1) Ставим автомобиль на домкрат и снимаем колесо, страхуем от падения с домкрата, либо колесо подсовываем, либо ставим на мостики (которых у меня нет).
2) Проливаем места крепежей WD-40

Немного ждем и затем проливаем еще)) чтобы наверняка.

Начинаем откручивать…

Ключом на 21откручиваем гайку шаровой опоры (именно ключом т.к. головкой туда не подлезть)
Затем берем молоток и начинаем постукивать по уху в которое вставляется палец шаровой опоры (это если нет сьемника), от создаваемой вибрации шаровая просто вывалится оттуда)) Но бить нужно с двух сторон.

Головкой на 18 с хорошим рычагом откручиваем болт переднего сайлентблока. Главное сорвать, потом идет как по маслу.

Головкой на 15 или ключом откручиваем два болта заднего сайлентблока, здесь тоже необходим рычаг. Я с первым рычагом намудрил, надевал трубку на ключ (травмоопасно), со вторым нашел второй вороток и надел их друг на друга и получился хороший рычаг. Откручиваются на Ура))

Вынимаем все болты и вытаскиваем рычаг.
Первый рычаг снимал около часа. Пока подобрал ключи, головки, удлинители))) Второй рычаг снял за 15 минут, не спеша))

Ну вот, рычаг у нас в руках. По фото видно как расслоилась резина и отделилась от металлической обоймы, отсюда стук в подвеске и виляния автомобиля. Передний сайлентблок оказался в довольно хорошем состоянии, шаровая опора тоже в хорошем состоянии. Но раз уж снял, то менять буду все.

Зажимаем рычаг в тисах. Предварительно размечаем глубину посадки сайлентблока на рычаге, чтобы не передавить когда будем устанавливать новый (недодавить можно, передавить НЕЛЬЗЯ! т.к. снять его уже будет невозможно). Я не стал резать обойму сайлентблока т.к. резина на нем отделилась и она вращалась вокруг своей оси. Выбил молотком. (если у вас не отделилась, то нужно будет разрезать корпус)

Затем ножом очищаем край кольца, чтобы можно было сделать пропил болгаркой. Сделали пропил и зубилом сбиваем его. Повторяем с другой стороны. Затем осталось снять внутреннюю обойму. Я отпилил ножовкой остатки резины и зачистил ножом. Болгаркой делаем неглубокий пропил, а затем зубилом начинаем какбы заворачивать края, достаточно завернуть 4-5 мм и обойма сама лопнет по всей длине т.к. находится по давлением из-за растяжения металла. Когда лопнула, она легко сбивается молотком.

Затем демонтируем передний сайлентблок.
Способов много, кто-то выжигает, кто-то сверлит резину тем самым ослабляет сайлентблок, я пошел методом выдавливания. Взял головку для ступицы грузового автомобиля, чтобы сайлентблок при выпрессовывании вошел в нее. С другой стороны положил головку по размеру втулки. И тисами выдавил сайлентблок, выходит он достаточно легко.

—Устанавливаем задний сайлентблок—
Самое главное начать ровно. Середина проушин должна быть примерно по шву рычага. Один рычаг я запрессовывал гидравликой, другой забивал головкой на 21. Идет он очень плотно. Прессуем до отметки которую мы сделали ранее. Сайлентблок снять или оттянуть назад будет невозможно!
—Устанавливаем передний сайлентблок—
Смазываем сайлентблок мыльным раствором, чтобы резина не зацепилась за металл и не он не лопнул. Впрессовывал его той же методикой, головка от ступицы и маленькая головка по размеру втулки. Так же главное начать ровно, а затем он сам заскочит. Следим за тем чтобы с двухсторон сайлентблок расправился и
занял правильное положение.
—Демонтаж шаровой опоры—
Перед тем как начать высверливать заклепки шаровой опоры, померил новые и посадочное место под палец шаровой и понял, что я Лоханулся))) У меня посадочное на 18 мм, а новые шаровые на 21мм. Хотя в каталоге пробивал по VIN выдало 21 мм. Вернуть уже поздновато т.к. они у меня лежали около 2 недель, сроки вышли короче. Так что если кому нужны новые, смазанные шаровые опоры милости прошу в личку)))
Ну раз уж такая песня, менять то когда-то придется все равно)) Решил высверлить заклепки и заменить их на болты с гроверами. Так что замена не займет много времени) На днях куплю шаровые необходимого диаметра.

Передняя подвеска подтвердила приближенность пробега к оригинальному. Рычаги, сайлентблоки, шаровые стояли оригинальные Fomoco. Рулевые наконечники так же не менялись и находятся в хорошем состоянии. Это радует))

Устанавливаем все в обратном порядке)) Есть небольшой нюанс, для того чтобы болты заднего сайлентблока встали в свои места, необходимо поддомкратить поворотный кулак, я устанавливал бутылочный домкрат, там местечко как раз есть прямо рядом с проушиной рулевого наконечника. Поднимаем примерно на тот уровень в котором он находится в обычном состоянии, делается это еще для того, чтобы затянуть сайлетблоки в таком положении, если этого не сделать, то задний сайлентблок будет в обычном состоянии находится под нагрузкой на кручение и быстро выйдет из строя.

Все затягиваем, проверяем еще раз что ничего не забыли, возвращаем колесо на место, Готово!

Сайлентблоки рычага Форд Фокус и их ремонт

Одним из слабых мест ходовой части автомобиля считаются сайлентблоки Форд Фокус, которые при езде по плохим дорогам испытывают высокие нагрузки. Эти детали представляют собой резинометаллические шарниры, отвечающие за соединение элементов подвески. Упругая вставка между втулками способствует поглощению колебаний между отдельными узлами.

Где расположены сайлентблоки?

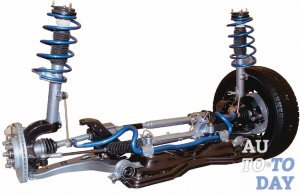

Автомобили Форд Фокус 2 имеют в передней подвески рычаги Г-образной формы, на каждом из которых установлены по два сайлентблока. Сам рычаг крепится к колесной ступице через шаровую опору. Напротив опоры располагается первый плавающий шарнир – он проще и легче, поэтому запрессован в тело рычага. Второй элемент находится немного дальше. Он более массивный и запрессован в ось.

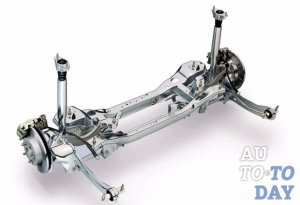

Задняя подвеска на Форд Фокус независимая и имеет с каждой стороны по 4 рычага. В каждом из них установлены резинометаллические шарниры разных размеров, которые отличаются степенью устойчивости к механическим нагрузкам.

Периодичность замены

В среднем оригинальные сайлентблоки выдерживают до 100 тыс. километров пробега, но плохие дороги, высыхание смазки элементов подвески и попадающая в соединительные места пыль и влага сокращают срок службы шарниров. В связи с этим автопроизводители советуют менять резинометаллические шарниры каждые 30-50 тыс. километров пробега.

Понять, что наступило время менять сайлентблоки задней/передней подвески Форд Фокус можно по нескольким признакам. Если автомобиль перестал слушаться руля или реагирует на повороты с запозданием, это явный симптом износа резинометаллических шарниров. Дополнительно вы услышите громкий стук.

Чтобы удостовериться в неисправности посмотрите под днище авто и очистите интересующие детали. При сильном износе деталей вы обязательно заметите это даже невооруженным глазом.

Признаки поломки

Выявить признаки неисправности салентблока рычага форд Фокус можно на подъемнике или смотровой яме. Заметным признаком является вздутая или смещенная резина шарнира, а также ее гладкость и целостность.

Если на уплотнителе шарнира есть разрывы или трещинки, рычаги могут искривить свое местоположение. Обратите внимание, равномерно ли у вас изнашиваются покрышки, а также проверьте люфт в шарнирах.

Полиуретановые сайлентблоки могут улучшить работу ходовой части и продлить срок службы. Подобные шарниры служат значительно дольше резиновых. Помните, что кривой развал-схождение тоже могут указывать на износ деталей.

Инструменты для замены

Сразу отметим, что достаточно часто из строя выходят элементы рычага передней подвески, а именно сайлентблок заднего крепления или шаровой опоры. Задний шарнир передней подвески несъемный, поэтому придется менять рычаг в сборе.

Что касается задней подвески, с ней все немного проще – можно сделать ремонт своими руками. Для работы вам потребуются следующие инструменты:

• набор торцевых головок и ключей;
• домкрат;
• щетка по металлу;
• зубило с молотком;
• WD-40;
• графитовая смазка;
• тряпки.

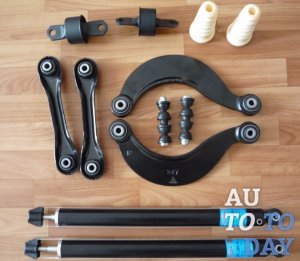

Также потребуется комплект изношенных запчастей, который вы найдете в автомагазине.

Правила замены передних сайлентблоков

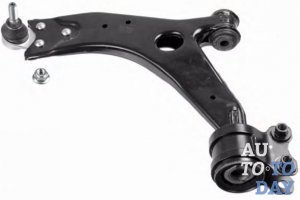

Передний рычаг в сборе

Прежде всего, нужно поднять авто при помощи домкрата и снять колесо. Меняя передние сайлентблоки Форд Фокус, отыщите крепежные болты шарнира, открутите их и снимите резинометаллическую деталь. Далее нужно вытянуть стойку рычага на себя и открутить болты, которые его держат. Перед установкой нового шарнира нужно очистить посадочное место от следов коррозии, а с помощью WD-40 смазать для нормального скольжения. Устанавливая новую деталь, вбивайте ее легкими ударами молотком.

Замените передний рычаг Форд Фокус 2 с неснимаемым шарниром, а после замены соберите все в обратной последовательности. Передний замененный шарнир нужно затянуть на машине, а в конце работы проверьте развал-схождение и отрегулируйте при необходимости. Для этого обратитесь в сервисный центр.

Замена шарниров верхнего рычага задней оси

Для замены салйентблоков Форд Фокус задней подвески вам понадобится подъемник или смотровая яма. Нужно снять колесо, а затем демонтировать рычаг. На замену каждого рычага придется потратить не более 1 часа.

Сайлентблок верхнего рычага задней оси

Между задним нижним рычагом и верхней тарелки пружины нужно вставить подкладку размером 113х20 мм, а затем поджать рычаг домкратом для придания давления подвеске. Дальнейшие действия должны быть следующими:

1. Открутите крепежные болты, которые держат верхний рычаг подвески на кронштейне продольного рычага.
2. Выкрутите болты верхнего рычага, которые держат его на поперечине задней подвески.
3. Демонтируйте верхний рычаг с машины.

Тщательно осмотрите резинометаллические шарниры. При обнаружении царапин, трещин, расслоений резины или вздутий нужно их заменить. Также осмотрите рычаг на предмет дефектов. После замены сайлентблоков соберите все в обратной последовательности.

Сайлентблоки нижнего переднего рычага задней оси

Этот процесс во многом похож на вышеописанные работы. Вам понадобится такая же подкладка, которую нужно вставить между верхней тарелкой пружины и нижним рычагом подвески. При помощи домкрата приподнимите подвеску и проделайте следующее:

1. Высвободите нижний передний рычаг из крепления к кронштейну продольного рычага.
2. Выкрутите крепежные болты, которые держат передний рычаг на кронштейне поперечины.
3. Снимите нижний передний рычаг.

Осмотрите запчасти на предмет дефектов, а при их обнаружении детали лучше заменить. Рекомендуем к прочтению материал о ремонте задней подвески Форд Фокус.

Сайлентблоки заднего нижнего рычага на задней оси

Для замены этих резинометаллических шарниров нужно придерживаться следующего алгоритма действий:

1. Открутите гайку, которая держит палец шарового шарнира, но закрепите его от проворачивания.
2. Закрепите стойку-стабилизатор и открутите гайку, которая крепит ее к поперечной балке, а затем снимите болты и скобы.
3. Снимите штангу заднего стабилизатора с крепежными элементами.
4. Подложите подкладку 113х20 мм между верхней тарелкой и нижним рычагом, а затем подожмите продольный рычаг домкратом.
5. Отметьте точное местоположение регулировочной шайбы перед снятием.
6. Открутите болты крепления из рычагов и поперечин подвески задней оси, а потом демонтируйте задний нижний рычаг.
7. Осмотрите сайлентблоки на предмет дефектов.

Замените сайлетблоки и соберите все в обратной последовательности. Как видите, в ремонте ходовой части Форд Фокус нет ничего трудного, а для наглядности можете посмотреть видеоролики.

Замена сайлентблоков передних рычагов Ford Focus 2

Сайлентблок (второе название резинометаллический шарнир) – это конструкция из металлических втулок и полиуретановой/резиновой вставки. Устройство является соединяющим звеном между рычагами и механизмами. Сайлентблоки в передней подвеске авто необходимы для крепления некоторых элементов, а в задней подвеске – для крепления поперечной штанги. Помимо этого, эти детали применяют для крепления КПП, двигателя, амортизаторов.

Благодаря наличию полиуретановой или резиновой втулки, вибрация авто во время движения значительно снижается, что обеспечивает продолжительный срок эксплуатации тяг подвески, рычагов, а также мягкую работу всей подвески.

Признаки неисправности и когда необходимо менять сайлентблоки на Форд Фокус 2

Срок службы шарнира зависит от условий эксплуатации авто, т.е. качества дорожного полотна. Чем оно ниже – тем быстрее узел придет в непригодность. Средняя продолжительность службы сайлентблоков не превышает 100 тыс. км пробега. В условиях отечественных дорог осмотр данного элемента следует производить через каждые 50 000 км, но если машина используется по грунтовым дорогам – диагностику нужно выполнять еще чаще.

Основным признаком износа шарнира является значительное снижение маневренности машины, посторонние шумы в подвеске, замедленная реакция на повороты руля.

Первые признаки неисправности сайлентблоков в Форд Фокус 2 можно заметить довольно просто, для этого нужно выполнить следующие действия:

• Поставить машину на смотровую «яму».
• Очистить резинометаллические шарниры от пыли и грязи.
• Провести тщательный визуальный осмотр металлических и резиновой части детали.

Если обнаружены износ металлических втулок или повреждения резиновой части (разрывы, трещины и т.д.) – нужно заменить блок полностью.

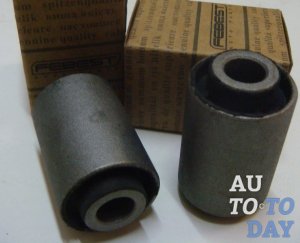

Какие сайлентблоки выбрать

Сегодня на рынке представлен большой выбор продукции от разных производителей. Подобрать передние сайлентблоки в Ford Focus 2 не сложно, как правило, на них проставлена маркировка, что значительно упрощает выбор. Достаточно лишь указать на какую тягу или рычаг нужен шарнир.

Первый критерий, который стоит учитывать, выбирая деталь – размеры, так как автопроизводитель на разные модели авто устанавливают разные по внешнему виду и параметрам сайлентблоки. Для того, чтобы подобрать резинометаллический шарнир для Фокус 2, надо знать год выпуска модели и номер кузова.

Кроме этого, нужно обратить внимание на материал, из которого выполнена деталь и ее стоимость. Сайлентблок состоит из металлических втулок, между ними находится элемент, который чаще всего выполнен из полиуретанового материала или резины. Если цена на сайлентблок высокая, то он выполнен из резины, однако в последнее время все больше производителей стали отказываться от резины в подвеске в пользу полиуретана. Детали с его использованием обладают прочностью, имеют продолжительный срок службы и относительно невысокую стоимость.

Резинометаллический шарнир из полиуретана неплохо проявил себя в условиях резких перепадов температур, не потеряв при этом качественный свойства. Более того, он стойкий к агрессивным воздействиям масел, бензина и дорожных реагентов. Полиуретановые элементы выдерживают разные условия эксплуатации в течение многих лет, не потеряв свои изначальные свойства.

Покупая сайлентблоки на передние рычаги на Ford Focus 2, лучше отдавать предпочтение оригиналам. Это вселяет уверенность, что они отработают срок, гарантированный производителем. По мнению специалистов, самыми качественными сайлентблоками для Форд Фокус 2 (помимо изделий самого производителя) считаются детали таких брендов как: Boge, Corteco, Lemforder, Mood. Продукцию этих компаний многие автовладельцы выбирают за надежность и долговечность, а отдельные модели могут применяться даже универсально.

Замена сайлентблоков передних рычагов на Ford Focus 2

Выполнить замену сайлентблоков передних рычагов на машину Форд Фокус 2 можно самостоятельно, так как это процесс не сложный. Для выполнения работ понадобится следующий инструментарий:

• Новые сайлентблоки.
• Два домкрата (один – гидравлический).
• Баллонный ключ.
• Приспособления для стяжки пружин.
• Съемник (трехлапчатый).
• Наборы рожковых ключей и головок с воротками (на «10-14», «17», «19», «21», «22»).
• Втулка для выпрессовки старых деталей.
• WD-40.
• Гараж со смотровой ямой.
• Противооткатные упоры.

Демонтаж старых деталей чаще всего производят методом спиливания, установка новых элементов – запрессовыванием либо забиванием (для того, чтобы сайлентблок без проблем посадить, можно использовать WD-40, если такой смазки нет, подойдет мыльный раствор). Оба резинометаллических шарнира можно поменять только на снятом рычаге.

Процесс демонтажа старых деталей:

• Внешняя обойма снимается ударами молотка.
• Силуминовые кольца, расположенные на торцах, нужно также сбить или спилить болгаркой.
• Срезать внутреннюю обойму (излишки резины аккуратно срезать болгаркой/ножом, стараясь не задеть рычаг).
• Посадочное место на рычаге очистить мелкозернистой шкуркой.

Установка новых сайлентблоков:

• Смочить новые детали в WD-40.
• Аккуратно постукивая через проставку обоймы забить новый сайлентблок (он должен сесть максимально плотно).
• Проконтролировать глубину забивки по шаблону и осевую установку по метке.
• Обратная сборка авто. Примерять по месту, нанести на болты фиксатор резьбы, закрутить их. Если глубина посадки выбрана точно, то проблем с закручиванием болтов не будет.
• Чуть прогибая рычаг вниз, завести шаровые на место (рычаг будет немного пружинить на резине новых шарниров) и затянуть гайки.
• Поставит колеса и защиту.

На этом замена сайлентблоков передних рычагов на Фокус 2 закончена.

Важно! Во время выполнения замены резинометаллического шарнира следует обязательно обратить внимание на состояние других элементов подвески, и в случае обнаружения их повреждений, лучше сразу произвести замену элемента.

После замены деталей на новые нужно обязательно восстановить развал колес и углы схождения. К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля.

Если обнаружены признаки неисправности сайлентблоков, не стоит медлить с их заменой. Выход их строя шарниров и их несвоевременная замена может привести к серьезным поломкам деталей подвески. При возможности отдавайте предпочтение оригинальным расходникам и запчастям. Их ресурс достаточно велик, значит, это будет выгодное вложение в автомобиль.

Квалифицированная замена задних сайлентблоков Форд Фокус 3 и передних составляющих подвески Ford Focus

Сайлентблок – деталь хоть и небольшая, хоть и устроена она весьма просто, но является весьма важной составляющей подвески автомобиля, как передней ее составляющей, так и задней. С английского название этого элемента можно перевести как «тихая деталь», что полностью соответствует ее назначению.

Сайлентблок Форд Фокус 3: назначение и устройство

Сайлентблок относится к категории шарниров, однако подвижных составляющих в нем нет. Он представляет собой короткую резинометаллическую трубку, а его подвижность обеспечивается за счет эластичности резины и упругости стали. В процессе своей работы эта деталь постоянно испытывает разнонаправленные напряжения на сжатия и растяжения, что, в конечном итоге, и приводит к ее износу (в отличите от прочих автомобильных шарниров, основной враг которых – силы трения).

Эти элементы размещаются между деталями подвески – рычагами и стабилизаторами поперечной устойчивости машины – и служат для гашения колебаний, которые передаются от одного элемента другому. Проще говоря, сайлентблоки сглаживают низкоамплитудные составляющие колебаний, возникающие при движении машины от неровностей дорожного полотна. Всего этих элементов подвески, как минимум, четыре – по одному на каждом из колес. А на Фокусе их и того больше. Это в целом не только увеличивает упругость подвески автомобиля, но и увеличивает срок службы каждого из ее компонентов.

Подушки двигателя мы упомянули неслучайно: в случае выхода их из строя, нагрузка на сайлентблоки увеличивается. Им приходится выполнять еще и работу неисправных деталей. И наоборот: при утрате сайлентблоками упругости, возрастает нагрузка на подушки. Соответственно, ресурс последних существенно сокращается. Вот вам и пример того, как неисправность одной детали автоматически влечет за собой поломки других.

Отсюда вывод: своевременная диагностика и замена сайлентблоков Ford Focus 3 сэкономит вам и время, и нервы, и деньги.

Как часто может требоваться замена сайлентблоков Форд Фокус 3

Соответственно, возникает законный вопрос: с какой периодичностью это следует делать. А вот ответ на него, к сожалению, не существует. Потому что продолжительность жизни этих деталей зависит не от одного, а от целого ряда факторов, среди которых:

• Стиль управления автомобилем его владельца. Логично, что в процессе резких разгонов и столь же резких торможений все элементы подвески машины будут испытывать большие нагрузки, нежели у аккуратного водителя. Соответственно, у лихача и сайлентблоки прослужат меньше;
• Условия эксплуатации автомобиля. На неровных и проселочных дорогах подвеске, опять-таки, придется тяжелее, нежели на городских улицах и, тем более, при езде по трассе. Все это отразится и на сроке службы ее компонентов;
• Качества самих сайлентблоков и, в первую очередь, упругости и износостойкости резины этих деталей. К сожалению, эти два ее свойства находятся в обратно пропорциональной зависимости. Так что наилучшими можно считать те изделия, в которых наиболее оптимально соблюдено соотношение упругости/износостойкости;
• Но даже если машина большую часть своей жизни проводит в гараже или на стоянке, ее сайлентблоки все равно изнашиваются – их металлические составляющие страдают от коррозии, а резиновые компоненты – от перепадов температур и влажности.

Необходимость установки новых «тихих деталей» определяется в процессе диагностики подвески машины, которая, согласно расписанию плановых ТО, должна производиться не реже, чем через каждые 15 тыс. км. пробега.

Если следовать рекомендациям, изложенным в пользовательском руководстве автомобиля, то замена сайлентблоков Фокус 3 должна осуществляться в процессе каждого третьего ТО, то есть через 45-50 тыс. км. Однако лучше в этом вопросе доверять словам мастера сервиса. Не забывайте, что техническое руководство составлено из расчета среднестатистической машины, а не для конкретно вашего автомобиля. Механик же, видя, насколько изношены все компоненты подвески вашей машины, даст более обоснованные рекомендации.

Замена задних сайлентблоков Форд Фокус 3

Как показывает практика, более частая замена задних сайлентблоков Форд Фокус 3 – это правило, из которого исключения весьма редки. Впрочем, такое положение дел объяснимо: нагрузка на заднюю ось автомобиля, особенно, переднеприводного, всегда больше, чем на переднюю. Поэтому, кстати, создатели Фокуса отдали предпочтение зависимой ее конструкции. А запас прочности этих деталей что передних колес, что задних, примерно одинаков.

Износ этих деталей даст о себе знать следующими признаками:

• Увеличение высокочастотной составляющей вибрации машины, что станет заметно и водителю, и пассажирам;
• Появление характерного стука в области задней оси машины. Стук этот, скорее всего, не будет постоянным, и будет возникать лишь при преодолении незначительных дорожных препятствий и при прохождении поворотов;
• Снижение отзывчивости машины на действия водителя в целом: ухудшение динамики, занос задней части при резких поворотах и т.п.

Однако при появлении либо одного из этих признаков, либо нескольких, не спешите делать вывод о неисправности сайлентблока – все эти симптомы могут быть присущи поломкам и других элементов подвески. Точный диагноз сможет поставить только специалист автосервиса после визуального осмотра.

И хоть установка новых этих компонентов не является сложной процедурой, доверить ее тоже лучше мастеру станции техобслуживания. Выпрессовка старых и монтаж на их место новых деталей требуют не только определенного опыта, но и наличия специального инструмента. К тому же удобнее осуществлять эту процедуру, когда машина установлена на подъемник, а не на смотровую яму – в первом случае нагрузка на заменяемый элемент будет минимальной.

Замена передних сайлентблоков Форд Фокус 3

Стоит отметить то, что замена передних сайлентблоков Форд Фокус 3 мало чем отличается от аналогичной процедуры на задней подвеске. Разница состоит лишь в том, что к передним подобраться несколько проще, нежели к задним. Поэтому и времени эта операция занимает чуть меньше.

Тем не менее, в ее процессе мастеру предстоит частично разобрать подвеску и в некоторых случаях обновить не только требующую замены деталь, но и часть ее крепежных элементов.

Среди признаков неисправности этих деталей следует отметить следующие:

• Появление стука в области передней подвески;
• Неравномерность износа протектора ведущих колес;
• Ухудшение динамики и управляемости автомобиля.

Считается, что срок службы шарниров из полиуретана в несколько раз больше, нежели резиновых. Но не забывайте, что все это верно лишь в том случае, когда речь идет о качественных изделиях – будь то сайлентблоки европейского, отечественного, южнокорейского или даже китайского производства. Поэтому как бы привлекательно не выглядели запчасти сомнительного происхождения, какой бы приятно ни была их цена, от их приобретения лучше отказаться.

Как заменить сайлентблоки на Ford Focus?

• Как заменить сайлентблоки на Ford Focus?
• Где находятся сайлентблоки Ford Focus 2
• Передние сайлентблоки
• Задние сайлентблоки
• Когда нужно менять сайлентблоки на Ford Focus 2
• Признаки вышедшего из строя сайлентблока
• Как заменить сайленблоки и что для этого понадобится
• Необходимый инструмент
• Замена передних сайлентблоков
• Замена сайлентблоков верхнего рычага задней подвески
• Замена сайлентблоков переднего нижнего рычага задней подвески
• Замена сайлентблоков заднего нижнего рычага задней подвески

Сайлентблок (в переводе с английского буквально «тихая деталь») — резинометаллический шарнир, элемент машин и механизмов. В автомобилях соединяет детали подвески, и, благодаря, упругой вставке между втулками, гасит колебания между узлами конструкции.

• Где находятся сайлентблоки Ford Focus 2
  • Передние сайлентблоки
  • Задние сайлентблоки
• Когда нужно менять сайлентблоки на Ford Focus 2
• Признаки вышедшего из строя сайлентблока
• Как заменить сайленблоки и что для этого понадобится
  • Необходимый инструмент
  • Замена передних сайлентблоков
  • Замена сайлентблоков верхнего рычага задней подвески
  • Замена сайлентблоков переднего нижнего рычага задней подвески
  • Замена сайлентблоков заднего нижнего рычага задней подвески

Где находятся сайлентблоки Ford Focus 2

Передние сайлентблоки

Задние сайлентблоки

Форд Фокус 2 оснащён независимой задней подвеской, имеющей по четыре рычага с каждой стороны. В каждом рычаге стоят свои резинометаллические шарниры совершенно разного размера и степени устойчивости к нагрузкам, через которые крепятся три поперечных рычага. Эти в свою очередь соединяют продольные рычаги, являющиеся несущими элементами.

Когда нужно менять сайлентблоки на Ford Focus 2

Сайлентблоки Форд Фокус 2 рассчитаны на пробег автомобиля в 100000 километров. Некачественное дорожное покрытие, высыхание смазки деталей и попадающая в места соединения пыль или влага сокращают срок службы шарниров вдвое. Поэтому производители машин рекомендуют менять эти элементы каждые 30 – 40 тыс. км.

Осознать, что пора производить замену вы можете по нескольким видимым и слышимым признакам. Если машина не слушается руля или запоздало реагирует на поворот, сайлентблоки — износились. Громкий стук, издаваемый задней подвеской тоже звоночек о ремонте.

Чтобы убедиться в подозрениях, вы можете посмотреть под днище машины, очистив интересующие вас детали. Для сравнения желательно знать, как выглядят новые шарниры или иметь их перед глазами.

Признаки вышедшего из строя сайлентблока

Заметить признаки износа резинометаллических шарниров и рассмотреть подробно можно на смотровой яме. Прежде всего, привлекает внимание вздутая или смещённая с места резина элемента, затем степень её гладкости и целостности.

Если уплотнитель шарнира имеет трещинки или разрывы, рычаги искривляют своё положение. Нелишним будет обратить внимание на равномерность износа покрышек авто и проверить люфт в шарнирах.

Как заменить сайленблоки и что для этого понадобится

Часто встречаемая проблема – это поломка деталей рычага передней подвески: сайлентблока заднего крепления или шаровой. При замене заднего шарнира передней подвески Форд Фокус 2 схема ремонта не понадобится, так как сайлентблок здесь несъёмный. В случае поломки заменить придётся весь рычаг.

С задней подвеской проще – здесь можно провести самостоятельный ремонт, после предварительного осмотра. Замену сайлентблоков задней подвески Форд Фокус 2 рассмотрим подробно. Для начала демонтируйте колеса.

Необходимый инструмент

В процессе работы вам понадобятся следующие инструменты:

• Набор ключей и торцовых головок.
• Домкрат и щётка по металлу
• Молоток и зубило
• WD-40 и графитовая смазка
• Ветошь.

Комплект сайлентблоков приобретите в специализированом магазине.

Замена передних сайлентблоков

Первым действием будет установка машины на домкрат и снятие колеса. При замене передних сайлентблоков рычага сначала демонтируйте покрышку. Найдите крепёжные элементы шарнира, открутите и снимите сайлентблок. Затем очередь рычага: вытяните стойку на себя и открутите болты, удерживающие рычаг. Перед установкой нового шарнира очистите его посадочное место от ржавчины. При помощи WD-40 можно придать детали необходимое скольжение для установки. Усаживая новую деталь, молоточком аккуратно вбивайте её на место.

Произведите замену переднего рычага Форд Фокус 2 с несъёмным шарниром. После замены соберите конструкцию в обратном порядке. Заменённый передний шарнир затяните уже на автомобиле. В конце работы проверьте и отрегулируйте развал схождения.

Замена сайлентблоков верхнего рычага задней подвески

Процедура замены сайлентблоков на задней подвеске Форд Фокус 2 проводится на смотровой яме или подъёмном боксе. Для работы с шарнирами необходимо демонтировать сам рычаг. На один сайлентблок вы затратите 30-40 минут.

Установите подкладку размером 113 мм высоты и 20 мм ширины между задним нижним рычагом подвески и верхней тарелкой пружины. Подожмите рычаг домкратом, чтобы дать подвеске давление, дальше действуйте по такому порядку:

1. Вывернуть крепёжные болты верхнего рычага подвески к кронштейну продольного рычага.
2. Выкрутить болты верхнего рычага, удерживающие его на поперечине задней подвески.
3. Снимите верхний рычаг с автомобиля.

Теперь внимательно осмотрите сайлентблоки. Если заметили трещинки, царапины, расслоение резины или вздутие, приступайте к замене. Необходимо провести тщательный осмотр всего рычага на предмет дефектов. Сборка рычага производится в порядке, обратном демонтажу.

Замена сайлентблоков переднего нижнего рычага задней подвески

Процесс замены переднего нижнего рычага во многом схож с предыдущим. Возьмите знакомую вам подкладку и установите между задним нижним рычагом подвески и верхней тарелкой пружины. Помогите себе домкратом приподнять подвеску. Далее по этапам:

1. Освобождаете передний нижний рычаг от крепления к кронштейну продольного рычага.
2. Выворачиваете крепёжные болты переднего рычага к кронштейну поперечины.
3. Снимаете передний нижний рычаг задней подвески.

Осмотрите на наличие дефектов и шарниры, и рычаг. В случае сколов или других признаков износа, замените повреждённые детали.

Замена сайлентблоков заднего нижнего рычага задней подвески

Приступаем к замене сайлетблока заднего рычага задней подвески. Здесь нет ничего сложного, необходимо следовать заданному порядку действий:

1. Выверните гайку крепления пальца шарового шарнира, предварительно зафиксируйте его от поворотов.
2. Зафиксируйте стойку-стабилизатор и выкрутите гайку, крепящую её к поперечной балке, снимите болты и скобы стабилизатора.
3. Демонтируйте штангу заднего стабилизатора вместе со всеми крепёжными деталями.
4. Поставьте подкладку с высотой 113 мм шириной в 20 мм, между задним нижним рычагом и верхней тарелкой пружины, поджимая домкратом продольный рычаг.
5. Не забудьте отметить точное положение регулировочной шайбы, перед тем как снять
6. Извлеките все болты крепления из рычагов и поперечин задней подвески, затем снимайте задний нижний рычаг с ходовой части.
7. Осмотрите сайлентблоки заднего рычага. При необходимости замените.

При движении автомобиля большую часть нагрузки берёт на себя подвеска, она же обеспечивает устойчивость машины и безопасность движения. Чем меньше вы будете лихачить на плохих участках дорог, и чем чаще проводить диагностику этой конструкции, тем дольше она вам прослужит.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
