Как снять переключатель света на Форд Фокус 2

Форд Фокус Фан

Как управлять, регулировать и пользоваться светом Форд Фокус 2

Блок управления освещением Форд Фокус 2 находится слева и ниже руля. Конкретно на моем Фокусе в комплектации Trend он включает в себя, помимо стандартных функций управления габаритами, ближними и дальним светом, стояночных огней и заднего противотуманного света, еще и электрокорректор световых пучков.

В более низкой комплектации, блок идет без светокорректрора

Кстати, купить переключатель света фар Форд Фокус 2 с корректором света фар можно и б/у за 500 рублей, новый оригинальный — цена составит в среднем 2500 руб или 1600 руб без регулятора света.

машина 2005 года и проблем с электрикой или блоками управления у меня не было. Только заменил лампы габарита и ближнего света и пару предохранителей.

Переключатель света Форд Фокус 2 имеет всего 6 положений, 2 из которых отвечают за противотуманки. И так, в положении переключателя на 0 (в строго вертикальном положении) все световые приборы выключены. На фотографии выше, переключатель повернут на включение габаритных огней (направление на 1 час). Передние и задние габариты включены…

Собираюсь поменять габариты на бело-лунный свет

Вне зависимости от любого включенного режима света мы можем, дополнительно, включить противотуманные фары. Если, вытянуть на один щелчок переключатель, у нас включатся передние ПТФ (если, конечно противотуманки установлены).

Не дергайте сильно и небрежно, сломаете… Работает переключатель очень четко.

Менять этот свет на «колхоз — ксенон» или еще что-нибудь не стоит. Такой цвет ламп лучше всего освещает дорогу в туман

Для того, чтобы включить задние туманки, нужно вытянуть переключатель еще на один щелчок.

Как включать свет на Форд Фокус 2)))))

Задние ПТФ довольно хорошо видны в непогоду

Для включения основного света фар, нужно повернуть переключатель на 2 часа, как это видно на фотографии ниже.

Блок управления внешним освещением форд фокус 2

Из полезных и приятных функций можно выделить несколько, в том числе и парковочные огни или стояночные габариты. Кстати, работает она только на заглушенном двигателе и не работает при включенном зажигании, в целях экономии энергии. Можно вытащить ключ из замка, а огни будут гореть и машина будет видна. Для этого, нужно вдавить переключатель внутрь и повернуть его влево против часовой стрелки.

Может возникнуть вопрос — зачем они? Ведь можно включить аварийку или габариты. В отличии от габаритов, эта опция не расходует питания на подсветку номерного знака, приборного щитка и подсветки самого блока управления светом ford focus 2. И по сравнению с аварийкой расходует меньше энергии.

Замечательно работает и регулятор света фар — корректор света. У него 5 положений, которые можно регулировать в зависимости от загруженности автомобиля.

Форд Фокус 2 может осветить хозяину дорогу))) Функция «Проводи меня до дома» тоже работает при заглушенном двигателе и без ключа в замке зажигания. Дергаете рычаг переключения света, как будто переключаетесь с ближнего на дальний (рычажок на себя) и фары включают ближний свет на 30 сек, после чего, самостоятельно гаснут.

Ремонт автоэлектрики. Техпомощь.

  • Выезд
  • Диагностика
  • Ремонт двигателя
  • Эвакуатор
  • Автоэлектрика
  • Asia
    • Kia
    • Hyundai

Ford Focus 2, расположение блока предохранителей

Перед удалением предохранителя, сначала выключите зажигание, затем вытаскивайте предохранитель из его гнезда. Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки (жучок). Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку. Номинал предохранителя указан на верхней стороне , обратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала.

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека

Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи

100 10 Электронные модули (питание от замка зажигания)

101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)

102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления

103 10 Питание органов управления внешним освещением от аккумуляторной батареи

104 10 Система экономии электроэнергии, плафоны внутреннего освещения

105 25 Обогреватель заднего стекла

106 20 Система управления без ключа

107 10 Батарейное питание комбинации приборов, бортовая диагностика

108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)

109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)

112 15 Модули аудиосистемы (питание от аккумуляторной батареи)

113 10 Лампы наружного освещения в дневное время (подфарники)

114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя

115 7,5 Питание органов управления внешним освещением от генератора

116 20 Противотуманные фары/фонари

117 7,5 Фонарь освещения номерного знака

118 20 Модуль электрооборудования двери (левой задней)

119 15 Дополнительное гнездо питания в багажном отделении

119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)

120 20 Модуль электрооборудования двери (правой задней)

121 20 Электрообогрев передних сидений

122 10 Модуль подушки безопасности

123 7,5 Электрообогрев наружных зеркал заднего вида

124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)

125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)

126 20 Система управления без ключа 1

27 25 Электрические стеклоподъемники

128 — Не используется

129 20 Очиститель ветрового стекла

130 — Не используется

131 15 Очиститель заднего стекла

132 15 Стоп-сигналы

133 25 Реле центральной системы блокировки, модуль двери пассажира

134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя

135 20 Подсветка при движении в светлое время

136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

Читать еще:  Форд Фокус универсал 2017 тест драйв видео

137 10 Динамик включения аварийного батарейного питания

138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия

139 10 Дальний свет фар, правая сторона

140 10 Дальний свет фар, левая сторона

141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом

142 15 Ближний свет фар (правая сторона)

143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи

F37 F140 10 Дальний свет фар (левая сторона)

F38 F139 10 Дальний свет фар (правая сторона)

F39 F109 20 Прикуриватель, задняя розетка

F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)

F41 F106 20 не используется

F42 F123 7,5 Электрообогрев наружных зеркал заднего вида

F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.

F45 F113 10 Система дневного света (стояночный свет)

F46 F107 10 Щиток приборов, OBD

F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания

F48 F135 20 Подсветка при движении в светлое время

F49 F103 10 Органы управления освещением.

F50 F129 20 Стеклоочистители лобового стекла

F51 F111 15 Топливный насос

F52 F105 25 Обогрев заднего стекла

F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)

F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа

F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором

F58 F112 15 Аудиоустройства, мобильный телефон

F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка

F60 F142 15 Ближний свет фар (левая сторона)

F61 F143 15 Ближний свет фар (правая сторона)

F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения

F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности

F66 F115 7,5 Органы управления освещением.

F67 F114 10 Щиток приборов, противоугонная система

F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)

F69 F116 20 Противотуманные фары, задний противотуманный фонарь

F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений

F71 F110 10 Подсветка при движении в светлое время

F73 F117 7,5 Фонари освещения регистрационного знака

F74 F132 15 Стоп-сигналы

F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора

F76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочиститель

F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона

F81 F120 20 Модуль правой задней двери

F82 F118 20 Модуль левой задней двери

F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)

Снятие и замена руля Ford Focus 2

Автолюбители ищут, как снять руль на Ford Focus II в различных ситуациях. Это может быть желание заменить руль, настройка различных узлов приборной панели, установка руля более удобной формы и так далее. Чтобы грамотно разобрать руль на Форд Фокус 2, необходимо следовать некоторым рекомендациям, о которых мы поговорим в этом материале.

Подготовка к снятию руля

Зачастую при снятии руля автовладельцев пугает подушка безопасности, которая может заблокироваться, выстрелить в процессе или выйти из строя. Хотим заранее успокоить – это изделие легко снимается с сохранением укладки. Если правильно снять руль и демонтировать Airbag, никакой внештатной ситуации не произойдет.

Для демонтажа подушки безопасности Фокуса второго поколения, нужен следующий инструмент:

  • Торкс звездочка;
  • Головка на 24;
  • Ключ на 10 для выкрутки клеммы аккумулятора.

Перед тем, как начать демонтаж и замену руля, нужно сделать некоторые приготовления, дабы исключить активацию подушки безопасности. До старта работ следует непременно отключить отрицательную клемму АКБ и выждать более 5 минут, чтобы конденсатор активации Эйрбэг полностью разрядился. Не следует открывать и своими силами ремонтировать этот блок или же подавать напряжение на его клеммы.

Как снять руль

Весь процесс демонтажа рулевого колеса на FF2 заключается в следующих этапах:

  • Мы уже обесточили машину, но нужно окутать минусовую клемму в тряпку, чтобы она не вернулась к аккумулятору;
  • Устанавливаем колеса прямо, чтобы в дальнейшей работе не была нарушена центрация и регулировка руля Форд Фокус 2;
  • Убираем пластиковый элемент, просто потянув его в свою сторону. Далее нажимаем на боковины, удаляя и другую пластмассовую накладку-кожух. Данные компоненты декора имеют между собой объединяющую проставку из кожзама;
  • Прокручиваем рулевое колесо так, чтобы получить доступ к двум саморезам под TORX-ключ, выкручиваем их. Далее нажимаем на клипсы с четырех сторон и аккуратно вынимаем подушку безопасности с ее крышкой;
  • Отсоединяем разъемы питания клаксона и Airbag;
  • Воспользовавшись головкой на 24, выкручиваем саморез, удерживающий руль;
  • Перед демонтажем рулевого колеса стоит сделать пометки, чтобы при возвращении изделия на место не перепутать стороны;
  • Осторожно вытягиваем руль на себя, высвобождая провода, а затем полностью достаем узел.

Итак, рулевое колесо снято. Вам остается произвести требуемые работы и выполнить монтаж изделия на место в обратной последовательности.

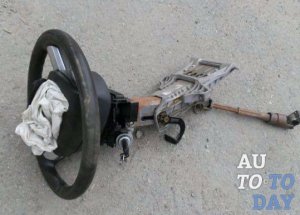

Устройство рулевой колонки Ford Focus 2

Довольно часто автовладельцы считают виновником всех бед руль, но в действительности проблемы с управлением могут возникать в результате поломки рулевой колонки. Этот узел используется для удержания системы управления и принятия воздействия на руль при вращении, чтобы повернуть колеса в необходимую сторону.

Эта система совмещает в себе регулировочный узел, ответственный за расположение и диаметр руля, энергопоглощающие элементы, повышающие пассивную безопасность, а также противоугонный комплекс, находящийся в зажигании. Именно противоугонные средства обеспечивают блокировку узла управления от проворота, что исключает запуск двигателя злоумышленниками, вне зависимости от размера руля Форд Фокус 2.

Вместе с тем, рулевая база содержит переключатели внешнего освещения, очистителя и омывателя стекла, поворотники, объединенные в общий блок подрульных органов управления освещением и другими приборами. При неисправности рулевой колонки можно обнаружить следующие проблемы:

При наличие скрипов в системе управления, это может быть вызвано поломкой элементов, проблемами с облицовкой и обшивкой, а также неполадками в работе подрулевых манипуляторов. Если же наблюдается люфт рулевого колеса, стоит искать проблему в ослаблении или выходе из строя деталей кронштейна. Осевой же люфт указывает на послабление шлицевых элементов. При ослаблении данных деталей возможен свободный ход и истирание шлицев, что приводит к провороту рулевой колонки и последующей поломке, ведь соединение теряет свои функции.

Восстановление рулевого управления Форд Фокус II

Демонтаж рулевой колонки FF2 может осуществляться двумя способами – с выключателем зажигания или без него. Замена данной детали может выполняться своими силами, но потребуется некоторые инструменты:

  • Набор головок и гаечных ключей;
  • Отвертки с различными наконечниками;
  • Съемник для пистонов;
  • Удлинитель.

Сначала опишем метод демонтажа узла с выключателем зажигания. Действия будут следующими:

  1. Снимаем отрицательную клемму с аккумулятора автомобиля;

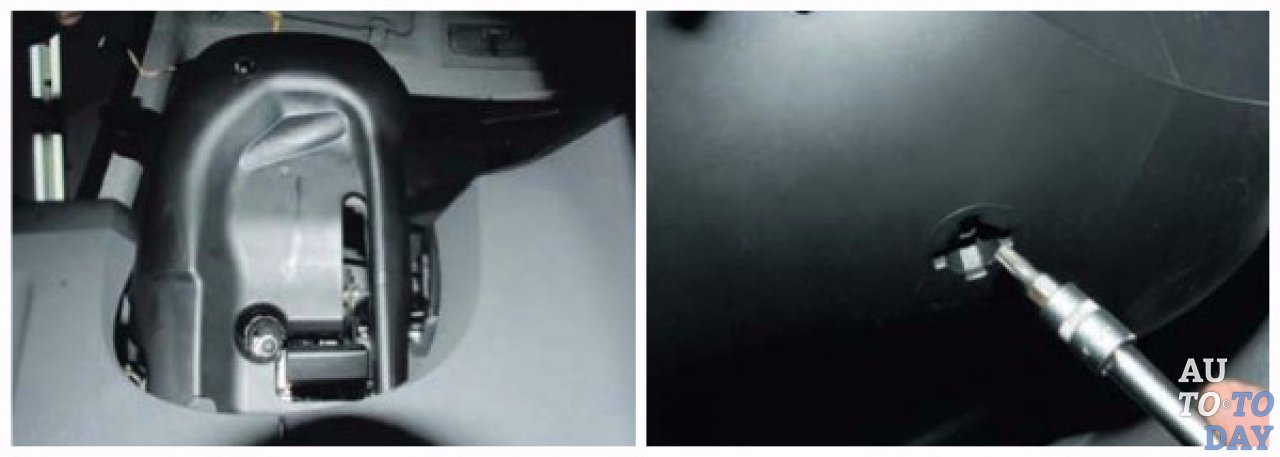

  2. Демонтируем кожух рулевой колонки машины, убираем рулевое колесо по упомянутой выше схеме. До снятия руля нужно убедиться, что он пребывает в положении для движения прямо, чтобы не нарушить центрование системы;
  3. Убираем подрулевые элементы управления освещением, а также выключатель зажигания;

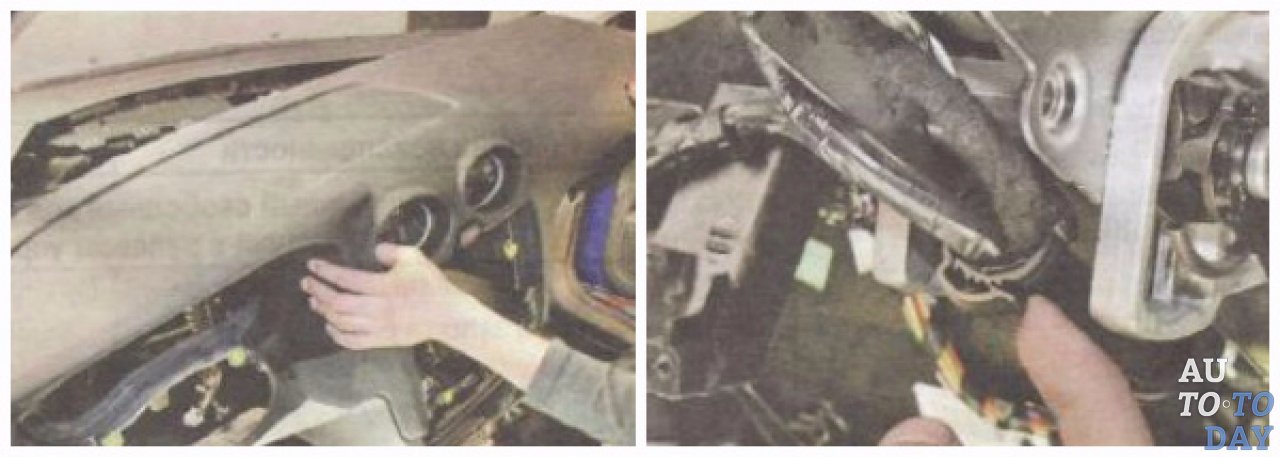

  4. Снимаем все приборы и декоративную панель торпеды;

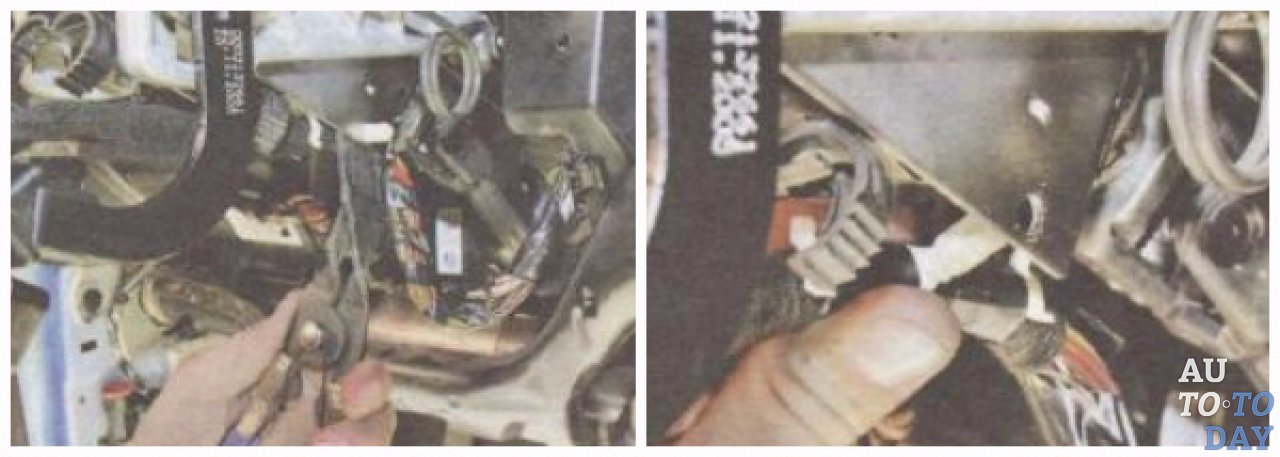

  5. В открывшемся пространстве приборной панели нужно раскрыть держатель жгута проводки и вытащить оттуда жгут. Далее используем съемник пистонов, чтобы отсоединить держатель проводов, выводим изделие в сторону;

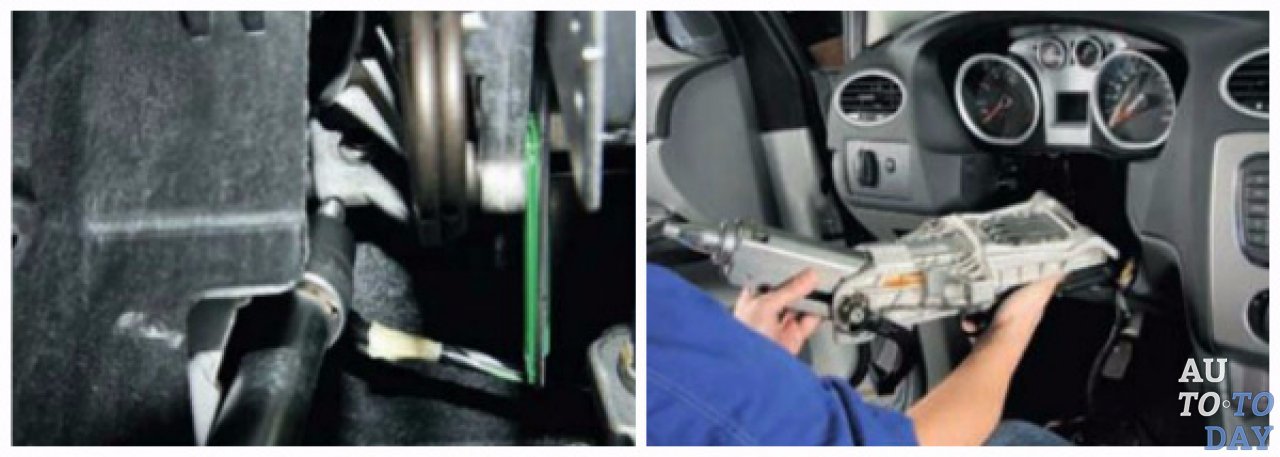

  6. Выкручиваем саморез клеммного соединения вала рулевой колонки и сам агрегат;

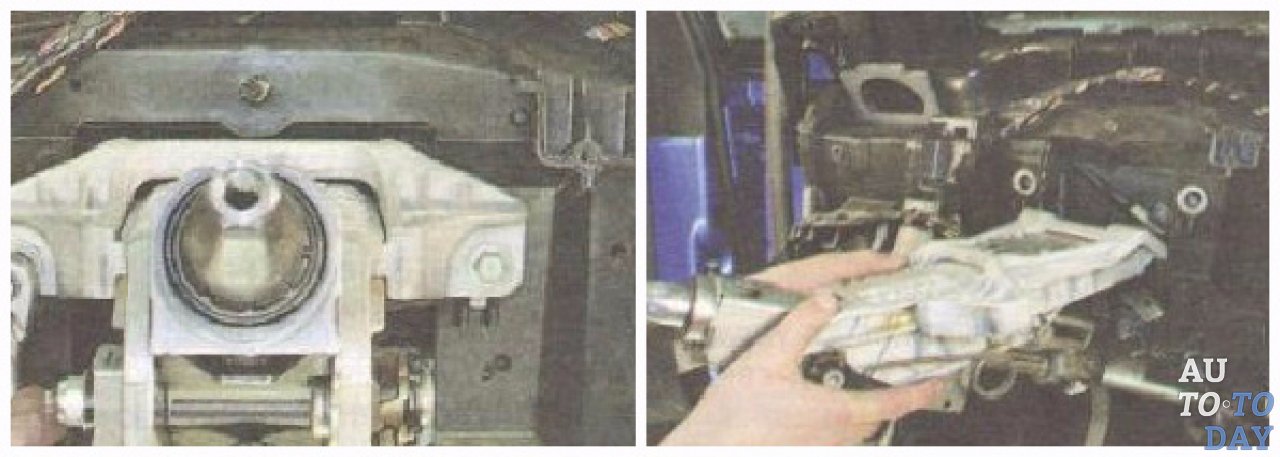

  7. Откручиваем верхние и нижние саморезы, удерживающие рулевую колонку, разъединяем вал;

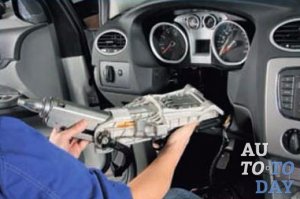

  8. Узел можно доставать.

Также можно выполнить демонтаж рулевой колонки и без выключателя зажигания. Для этого следуем другой инструкции:

  1. Убираем рулевое колесо, выкручиваем болт, удерживающий вал рулевой колонки на валу рулевой рейки, используем головку на 10 и достаем деталь;
  2. Разъединяем валы рулевой рейки и колонки, послабляем сопротивление крепежных деталей, чтобы вывести верхнюю зону кожуха рулевой колонки, с последующим демонтажем узла;
  3. Нижняя зона агрегата удерживается двумя болтами, выкрутив которые, можно убрать всю данную часть кожуха;
  4. Следующий момент – разъединение хомутов держателей жгута проводки, с последующим выведением жгута от узла;
  5. Рулевая колонка прикрепляется к основанию приборной панели четырьмя саморезами. Нужно открутить внешние крепления, воспользовавшись головкой на 10 и удлинителем ключа;
  6. Откручиваем закрепляющие саморезы, установленные изнутри конструкции. Для этого понадобится удлинитель ключа и головка на 13;
  7. Придерживаем вал рулевой колонки и достаем весь узел системы рулевого управления автомобиля.
Читать еще:  Форд Фокус 2 замена мотора печки

Когда все необходимые действия с рулевой колонкой были произведены, необходимо совершить сборку и установку узла на место. Выполняем следующие процедуры:

  • Монтируем рулевую колонку, подключаем к механизму вал узла;
  • Убираем стопорный штифт контроллера вращения руля, подключаем жгут проводки и закрепляем монтажный штифт;
  • Подключает штекерные разъемы, отвечающие за работоспособность переключателя зажигания, поворотные огни и другие элементы;
  • Осуществляем монтаж нижнего кожуха руля, после чего выполняем те же действия с верхним кожухом;
  • Присоединяем к приборной панели нижний сегмент.

Для исключения дальнейших проблем с рулевым управлением рекомендуется при каждом выезде тестировать и осматривать систему, чтобы сохранить безопасность езды. При наличии неполадок стоит незамедлительно осуществить ремонт узла.

Самостоятельная установка ПТФ


Messir

С нами с 05.12.10
Всего сообщений: 6177

Чаще всего, на автомобиле уже установлена и подключена проводка ПТЫ и достаточно просто установить сами фары ПТФ и заменить переключатель света. Все это можно приобрести в дополнительном комплекте для установки ПТФ.

Никаких особых знаний при установке данного комплекта не требуется. К тому же, в комплекте имеется инструкция по установке.

Снимаем заглушки бампера

Имеющая проводка к ПТФ обычно хорошо прикручена изнутри, поэтому, чтобы до нее добраться нербходимо снять фары

Находим провод с разъемом

Разматываем его. И вот он, нужный разъем

Снимаем с него заглушку

Вставляем крепежные пистоны в бампер

Выводим разъем в отверстие в бампере и подключаем его к фаре из комплекта

Получаем вот такой вид

Устанавливаем декоративную накладку

И с установкой закончено

Теперь заменим блок включения света в салоне.

Перед снятием блока, обратите внимание, где расположены его замки

Плоской отверткой с широким лезвием выдвигаем блок на себя

И отжимая крепления вытягиваем блок

Отключаем колодку электрического жгута

Поключаем разъем к новому блоку управления

Вставляем блок обратно

Получаем вот такой вид

Теперь, при включении ПТФ на приборке должен загорется индикатор


AL-DL

С нами с 28.08.10
Всего сообщений: 795

Хороший отчет, плюсанул. По правилам луч ПТФ должен правильно светить. После этого (установки) надо ли проверять?


mATr1xX

Ездит на: Audi A4
С нами с 05.02.11
Всего сообщений: 3795

to AL-DL: можно на стенде проверить.


Мастер-ломастер

Ездит на: Ford Focus
С нами с 01.05.12
Всего сообщений: 12

Неплохой отчетик) понравилось. вообще ПТФ нужная штука, особенно с введением необходимости езды на ближнем. лампы светодиодные в них не ставили?


mATr1xX

Ездит на: Audi A4
С нами с 05.02.11
Всего сообщений: 3795

to Мастер-ломастер: нет, стоят стандартные.


Messir

С нами с 05.12.10
Всего сообщений: 6177

Мастер-ломастер: лампы светодиодные в них не ставили? #

А какой смысл? Они тогда перестанут выполнять свою главную противотуманную функцию.


kochevnik1

Ездит на: Ford Focus
С нами с 07.05.10
Всего сообщений: 56

Нет.У меня стоят ПТФ.Мне надо поменять ламмпочку,вопрос такой.Как это сделать,как добраться до лампочки?Что нужно снимать фару?Или отгибать подкрылок.Как добратся до лампочки?За ранее всем спасибо.


jooon

С нами с 11.04.12
Всего сообщений: 15

У меня ФФ2 рест 2011 г/в. Снимал фары обе, проводки для туманок нет.

Как выйти из положения? Если проводки нет, то можно блок упр. светом не брать и вместо него купить кнопку! Ну например для подогрева заднего стекла! Но тогда откуда взять питание?

И вообще кто сталкивался с проблемой отсутствия штатной проводки на авто собранных в России?


Messir

С нами с 05.12.10
Всего сообщений: 6177

to jooon: Вы проводку все же поищите. Она бывает очень хорошо спрятана, примотана к основному жгуту.


maksshevlyakov

С нами с 24.01.13
Всего сообщений: 6

я седни столкнулся с этой проблемой.у меня фф2 2007г.в самой минимальной комплектации.Где то вычитал что проводка на птф начинается с копл.комфорт. Вообщем у моего товарища фф2 2005г.но с кондером,у него сняли фары проводку нашли сразу,у меня хрен.Короче меня терзают смутные сомнения что ее там вообще нет.Нашел какой то провод примотаный к проводке на фары,но он короткий до птф не достает и разьем не подходит.


Messir

С нами с 05.12.10
Всего сообщений: 6177

to maksshevlyakov: Вот этот короткий провод с другим разъемом скорее всего и есть то, что Вам нужно! Придется прикупить еще жгут к ПТФ, который должен к этому разъему подключиться.

Вы можете прозвонить эту проводку от блока предохранителей (предохранители ПТФ) до этого разъема, чтобы убедиться в правильности выбора.


maksshevlyakov

С нами с 24.01.13
Всего сообщений: 6

мне тут отписались,что это провода к адоптивному освещению


Messir

С нами с 05.12.10
Всего сообщений: 6177

to maksshevlyakov: Поэтому я и рекомендовал прозвонить.


vasilianich

С нами с 01.02.13
Всего сообщений: 2

Можно ли не менять переключатель света?

На переключателе в положении ближнего свет есть возможность потянуть ручку на себя. При этом на приборной панели загорается индикатор противотуманных фар (оранжевый, а не зеленый, как на фотографии). На машине противотуманные фары не стоят.

Переключатель, изображенный на фотографии, позволяет включать противотуманные фары без ближнего света?


jooon

С нами с 11.04.12
Всего сообщений: 15

to vasilianich:

Да позволяет, но только с габаритами!


jooon

С нами с 11.04.12
Всего сообщений: 15

Вопрос, планирую в ближайшее время начать дорабатывать свои ПТФ (без блока упр. светом)!

Отсюда вопрос: нужно прокинуть проводку из салона в моторный отсек! Где находится отверстие и как это лучше сделать?


vasilianich

С нами с 01.02.13
Всего сообщений: 2

А стандартный переключатель позволит включить ПТФ, хотя бы совместно с огнями ближнего света?


jooon

С нами с 11.04.12
Всего сообщений: 15

to vasilianich:

стандартный не позволит! А тот что поменяли на фото-отчете да!


maksshevlyakov

С нами с 24.01.13
Всего сообщений: 6

установил колхозным методом на форд фокус 2 птф,как просзвонить приборую панель,что бы найти лампочку птф

птф включается через обычный переключатель,хочу как то подсоедениться к приборной панели,что бы при включении птф,зажигался индикатор птф.


Messir

С нами с 05.12.10
Всего сообщений: 6177

to maksshevlyakov: Проще и правильнее будет использовать клавишу с подсветкой, которая включается при включении ПТФ.

Крайне нерекомендую влезать в приборку сторонними подключеиями. Результат может быть плачевным.


maksshevlyakov

С нами с 24.01.13
Всего сообщений: 6

у меня переключатель с подсветкой,но я хочу что бы горел индикатор на приборке,поэтому и спрашиваю как прозвонить

Когда нужно менять рулевую колонку, и как это сделать на Ford Focus?

  • Когда нужно менять рулевую колонку, и как это сделать на Ford Focus?
  • Устройство рулевой колонки Ford Focus 2
  • Как понять что рулевая колонка не работает
  • Описание процесса замены рулевой колонки на Ford Focus 2
  • Инструменты для замены
  • Как снять колонку в сборе с выключателем зажигания
  • Как снять колонку без выключателя
  • Список действий для установки рулевой колонки Ford Focus 2

Многие владельцы автомобиля Ford Focus 2 задаются вопросом, что делать, если туго поворачивается руль. В данной статье мы поговорим, когда нужно менять рулевую колонку, и как это сделать на Ford Focus 2.

  • Устройство рулевой колонки Ford Focus 2
  • Как понять что рулевая колонка не работает
  • Описание процесса замены рулевой колонки на Ford Focus 2
    • Инструменты для замены
    • Как снять колонку в сборе с выключателем зажигания
    • Как снять колонку без выключателя
    • Список действий для установки рулевой колонки Ford Focus 2

Устройство рулевой колонки Ford Focus 2

Рулевая колонка автомобиля предназначена для закрепления рулевого колеса и передачи прилагаемого усилия, водителя при вращении руля, на ту часть рулевого механизма,которое и поворачивает колёса в нужную сторону.

Кроме того, на рулевой колонке, также имеются переключатели света фар, омыватели и очистители лобового стекла и указатели поворота, которые собраны в один блок под рулевых переключателей.

Как понять что рулевая колонка не работает

Чтобы понять, что рулевая колонка неисправна, необходимо обращать внимание на такие признаки:

  • Ощутимый скрип в рулевой колонке в связи с износом комплектующих, неисправностью облицовочных панелей и обшивки, не функционирующие под рулевые переключатели;
  • Люфт в рулевой колонке. Люфт в плоскости рулевого колеса свидетельствует об ослаблении или износе элементов кронштейна, а осевой люфт свидетельствует об ослабление шлицевых соединений.
Читать еще:  Замена сцепления Форд Фокус 3 powershift своими руками

Описание процесса замены рулевой колонки на Ford Focus 2

Произвести замену рулевой колонки на Ford Focus 2 автовладелец может самостоятельно. Для этого необходимо иметь набор инструментов, необходимый в процессе замены и навыки автомеханика.

Инструменты для замены

В процессе замены рулевой колонки потребуются такие инструменты: набор головок, набор ключей гаечных, удлинитель, набор отверток с разными жалами, съемник пистонов.

Как снять колонку в сборе с выключателем зажигания

Порядок открепления рулевой колонки автомобиля в комплекте с выключателем зажигания:

1. От клеммы «минус» аккумуляторной батареи необходимо отсоединить провод.

2. Нужно снять кожух рулевой колонки автомобиля.

3. Снимаем рулевое колесо.

4. Снимаем в сборе с соединителем подрулевые переключатели.

5. Снимаем выключатель зажигания.

6. Снимаем комбинацию приборов.

7. Снимаем декоративную панель приборной панели.

8. Под приборной панелью раскрываем держатель жгута проводов и выводим из него жгут.

9. От рулевой колонки держатель жгута проводов съемником пистонов отсоединяем.

10. Отводим жгут в сторону.

11. Выкрутите болт клеммного соединения вала рулевой колонки с рулевым валом.

12. Выкрутите нижние и верхние винты закрепляющие рулевую колонку.

13. Вал колонки и рулевой вал разъединяем.

14. Снимаем рулевую колонку.

Как снять колонку без выключателя

Порядок открепления рулевой колонки автомобиля без выключателя зажигания:

1. Снимаем рулевое колесо.

2. Откручиваем болт соединяющий вал рулевой колонки с валом рулевой рейки, используя головку «на 10» и вынимаем его.

3. Валы рулевой колонки и рейки разъединяем.

4. Осиливая сопротивление фиксаторов, нужно отвести верхнюю часть кожуха рулевой колонки и снять ее.

5. Нижняя часть кожуха рулевой колонки закреплена двумя саморезами. Откручиваем скрепляющие саморезы и снимаем нижнюю часть кожуха.

6. Необходимо разъединить два хомута держателей жгута проводов и отвести жгут от колонки.

7. Рулевая колонка закреплена к каркасу панели приборов четырьмя болтами.

8. Выкручиваем внешние скрепляющие болты, используя головку «на 10» с удлинителем.

9. Выкручиваем внутренние скрепляющие болты, используя головку «на 13» с удлинителем.

10. Сдерживая вал рулевой колонки, снимаем саму рулевую колонку автомобиля.

Список действий для установки рулевой колонки Ford Focus 2

Порядок установки рулевой колонки:

1. Устанавливаем рулевую колонку и подсоединяем к рулевому механизму вал рулевой колонки.

2. Снимаем стопорный штифт датчика вращения рулевого колеса.

3. Подсоединяем жгут электропроводки и устанавливаем установочный штифт.

4. Состыковываем штекерные разъемы (переключатель зажигания, указатель поворота и т.д.).

5. Проводим установку нижнего кожуха рулевой колонки, а затем верхнего кожуха.

6. К панели приборов подсоединяем нижнюю секцию.

Каждый раз при выезде из гаража проводите осмотр и тестирование системы рулевого управления – это оградит вас от неприятностей и возможного травматизма. В случае неполадок рулевой колонки своевременно проводите её ремонт.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

FF1 Прежде, чем ставить противотуманные фары. Как выяснить наличие соответствующей штатной проводки Ford Focus

Есть два способа — по первому, нужно лечь под машину и посмотреть, не примотанны ли изолентой штатной проводке разьемы для ПТФ.

Для второго способа надо вывернуть 5 саморезов и снять нижнюю подрулевую полку.

с переключателя света снять чехол

Отвинтить переключатель и выяснить, есть ли зелено-желтый провод, подсоединенный к разьему 3. Если нет, то просто покупки ПТФ будет уже мало.

И если провод на месте, то можно смело отправлятся в магазин за противотуманками:

Для старого бампера код: 1076326

Для нового: 1142160

приветствую а у меня я посмотрел там два зелёно-жёлтых провода и нумерации нет есть цифры двойные с буквой вот кокраз где стрелка красная нарисована на фото и рядом два одинаковых цветом провода. Вопрос, так есть у меня провод штатный? и если да, то как будут включаться П.Т.Ф. в смысле с чем -габаритами или же с фарами? заранее спасибо.

to al—i: Здравствуйте.

Мне кажется, проще заглянуть за бампер.

to al—i: Да, думаю, в вашей машине есть подготовка для птф, надо искать схемы.

всем спасибо буду смотреть

да, а вот еще вопрос ,а что если я просто к проводу габарита(допустим левого) фары подсоединю провода ПФТ нагрузки сильной не будет

to al—i: К дальнему свету, думаю, вполне.

но тогда птф будет вкл. только при влючении дальнего не так ли.

al—i: да, а вот еще вопрос ,а что если я просто к проводу габарита(допустим левого) фары подсоединю провода ПФТ нагрузки сильной не будет #

не в коем случае нельзя,ну если же не хотите спалить авто!Для подключения ПТФ лучше обратиться к электрику,чтоб он вывел даже можно отдельно провода,а также нужно кнопку,реле,предохранитель.Провода лучше потолще.

понял спасибо после праздников поеду к электрику

al—i: да, а вот еще вопрос ,а что если я просто к проводу габарита(допустим левого) фары подсоединю провода ПФТ нагрузки сильной не будет #

Нельзя так делать.

К тому же, ПТФ будет гореть постоянно при включении наружного освещения.

al—i: но тогда птф будет вкл. только при влючении дальнего не так ли. #

Так. А при дальнем свете ПТФ уже бесполезна. Да и сам дальний свет в туман тоже абсолютно бесполезен.

al—i: понял спасибо после праздников поеду к электрику #

А вот это правильное решение!

Так. А при дальнем свете ПТФ уже бесполезна. Да и сам дальний свет в туман тоже абсолютно бесполезен.

а я установил (наклеил) на места для птф LED ленту, а запитался от проводов габоритов( оголил, примотал, заизолировал )

to shtrih: А зачем? Лента не поможет в туман.

Это не опасно, но очень скоро вся эта иллюминация погаснет из-за отсутствия хорошего контакта. Соединения следует пропаять с флюсом, а уж после изолировать. Скрутка не годится.

спасибо. на будущее учту

к туманкам надо еще купить тумблер включения габаритов и ближнего света и еще нужно купить реле в монтажный блок

9229560955: к туманкам надо еще купить тумблер включения габаритов и ближнего света и еще нужно купить реле в монтажный блок #

вопрос такой а с новым тумблером переделывать проводку ненадо будет или все что нужно будет переделывать

подскажите пожалуста как снять противотуманные фары ф ф 1 американец, и где найти лампы для противотуманок.

желательно в картинках

лампочки найдеш в экзисте

Отправьте страницу себе или другу, чтобы не потерять

Не нашли ответ на вопрос?
Воспользуйтесь поиском по сайту, на сайте с 2007 года пишут настоящие мастера. Опубликовано более миллиона сообщений, вероятно там есть решение вашей проблемы!

Приветствую! Меня зовут
Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин.. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
