Форд Фокус 2 замена задних рычагов

Прайс-цены на ремонт задней подвески Ford Focus I

Замена нижнего и/или верхнего рычага Форд фокус 1 требует серьёзных демонтажных работ, поэтому их можно совместить с заменой других элементов подвески: сайлентблоков, шаровых опор, стабилизаторов, амортизаторов.

Чаще всего замена пружин подвески осуществляется попарно со сменой прокладок у Форд Фокус 1. Затем проводится регулировка угла установки колеса.

Замену втулок рекомендуется проводить каждые 30 000 км пробега у Форд Фокус 1

Амортизаторы рекомендуется менять парой для сохранения правильного баланса в подвеске у Форд Фокус 1.

Замена нижнего и/или верхнего рычага требует серьёзных демонтажных работ, поэтому их можно совместить с заменой других элементов подвески: сайлентблоков, шаровых опор, стабилизаторов, амортизаторов.

Замена нижнего и/или верхнего рычага требует серьёзных демонтажных работ, поэтому их можно совместить с заменой других элементов подвески: сайлентблоков, шаровых опор, стабилизаторов, амортизаторов.

Амортизаторы рекомендуется менять парой для сохранения правильного баланса в подвеске у Форд Фокус 1

После замены заднего поперечного рычага подвески следует проверить, и при необходимости отрегулировать углы установки задних колес у Форд Фокус 1.

Замена нижнего и/или верхнего рычага требует серьёзных демонтажных работ, поэтому их можно совместить с заменой других элементов подвески: сайлентблоков, шаровых опор, стабилизаторов, амортизаторов у Форд Фокус 1.

После замены заднего поперечного рычага подвески у Форд Фокус 1 следует проверить, и при необходимости отрегулировать углы установки задних колес.

Амортизаторы Форд Фокус 1 рекомендуется менять парой для сохранения правильного баланса в подвеске

После замены заднего поперечного рычага подвески следует проверить, и при необходимости отрегулировать углы установки задних колес у Форд Фокус 1

Если в ходе эксплуатации Форд Фокус 1 лопнула балка задней подвески, то требуется ее замена.

Чаще всего замена пружин подвески осуществляется попарно со сменой прокладок.

Чаще всего замена пружин подвески осуществляется попарно со сменой прокладок.

Если отбойники вовремя не заменить, придется раньше срока менять амортизаторы, что обойдется во много раз дороже.

Как правило менять их нужно через каждые 100 000 километров. Плохие дороги могут быть причинами преждевременного износа этих деталей.

Левая цапфа у Форд Фокус 1 — узел очень надежный, но при непправильной эксплуатации его надо менять.

Первый признак неисправности – это сильно опущена задняя. Второй признак – задняя часть во время набора скорости начинает опускаться.

Если отбойники вовремя не заменить, придется раньше срока менять амортизаторы, что обойдется во много раз дороже.

Поскольку выполнение замены сайлентблоков требует снятия рычагов подвески (или хотя бы откручивания их крепежа), то по окончании работ обязательно нужно отрегулировать развал/схождение колёс Форд Фокус 1

Поскольку выполнение замены сайлентблоков требует снятия рычагов подвески (или хотя бы откручивания их крепежа), то по окончании работ обязательно нужно отрегулировать развал/схождение колёс.

Поскольку выполнение замены сайлентблоков требует снятия рычагов подвески (или хотя бы откручивания их крепежа), то по окончании работ обязательно нужно отрегулировать развал/схождение колёс Форд Фокус 1

Как правило, замена сайлентблоков Форд Фокус 1 выполняется попарно (и правые, и левые) – поскольку нагрузки в подвеске распределяются симметрично (за исключением непредвиденных сильных ударов со стороны одного колеса).

Срок службы стоек заднего стабилизатора составляет 60-80 тыс км пробега в среднем.

Срок службы стоек заднего стабилизатора составляет 60-80 тыс км пробега в среднем.

После замены шаровой опоры потребуется отрегулировать углы установки задних колес Форд Фокус 1

После замены шаровой опоры потребуется отрегулировать углы установки задних колес Форд Фокус 1

Ford Focus 2 Manual

Продольный рычаг задней подвески Форд Фокус 2 заменяем при его деформации, а также при повреждении (разрывы, отслоение резины) сильном износе сайлент-блоков.
Работу проводим на смотровой канаве или эстакаде.
Снимаем заднее колесо со стороны заменяемого рычага.
Очищаем резьбовые соединения рычага, обрабатываем их проникающей жидкостью типа WD-40.
Снимаем пружину со стороны заменяемого рычага с помощью стяжек (см. «Замена пружины подвески»).

Устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

Вынимаем из отверстий продольного рычага три держателя проводов датчика скорости вращения колеса.

Отсоединяем колодку проводов от датчика скорости вращения колеса.

Головкой «на 10» отворачиваем саморез крепления упора оболочки троса стояночного тормоза…

…и вынимаем упор из отверстия рычага.

Отсоединяем нижний конец амортизатора от продольного рычага (см. «Замена амортизатора Форд Фокус 2»).

Головкой «на 15» отворачиваем два болта крепления рычага к кузову…

…и снимаем продольный рычаг.

Устанавливаем новый продольный рычаг в обратной последовательности.
Окончательно затягиваем резьбовые соединения предписанными моментами (см. «Приложения») в положении «автомобиль на колесах».

Замена продольного рычага Ford Focus 2

Навигация по сайту

Первоисточник контента — WiKi сайта журнала «За Рулём»

Дача48.ру

Всё своими руками

  • Строительство
  • Инженерное оборудование
  • Ремонт
  • Интерьер
  • Инструмент
  • Участок

Ремонт задней подвески Форд Фокус 2

Пусть это будет и не в тему строительства, которая доминирует на этом сайте, но толкового руководства по ремонту задней подвески Фокуса я так и не нашел, собирая информацию урывками на форумах. Надеюсь, кому-то пригодится! Поехали.

Все владельцы вторых Фокусов рано или поздно сталкиваются с ремонтом задней подвески. Первым делом приходит идея посетить автосервис, где за эту процедуру объявят цену сопоставимую с покупкой подержанных «Жигулей». Сервис не виноват, идея принадлежит еще Генри Форду, который предложил продавать дешевые машины и дорогие запчасти к ним, но сейчас не об этом. Если у владельца Фокуса все в порядке с руками, инструментом и есть кусок земли или гараж, то есть вариант сэкономить кровные и все отремонтировать своими руками. В этой статье, на своем примере, покажу как это сделать. Речь пойдет о Форд Фокус 2 дористайлинговый универсал 2006 года.

Читать еще:  Замена задних амортизаторов Форд Фокус 2 хэтчбек

Для начала необходимо подготовиться.

Нам понадобится следующий инструмент:

  • набор головок;
  • пару наборов ключей рожковых;
  • шестигранники;
  • молоток на всякий случай;
  • съемник трехлапый;
  • домкрат автомобильный;
  • домкрат гидравлический;
  • стяжки для пружин;
  • вдшка или другая подобная жижа;
  • при плохом раскладе УШМ или в простонародье «болгарка» с диаметром диска 125 мм. Это важно, потому как 115 там недостать;
  • литол;
  • приспособление для выпрессовки сальников (на нем остановимся подробнее ниже);
  • куча обрезков от досок. Обязательно нужно будет подложить чего-нибудь. У меня стройка, так что с этим проблем не было;
  • пару дней свободного времени (может кто-то сделает быстрее, но у меня получилось именно столько);

Ставим стяжки на пружину, сжимаем ее насколько это позволяют стяжки. Скорее всего, вынуть её не удастся, но это и не нужно.

Поддамкрачиваем главный рычаг, на котором установлено колесо

и выкручиваем болт, который держит подпружинный рычаг.

Вынимаем пружину, рычаг отводим вниз чтобы не мешался.

Откручиваем верхний и нижний поперечные рычаги, а заодно и амортизатор снизу.

Снимаем с крючка трос ручного тормоза.

Откручиваем маленький болтик на фотке снизу, он провода идущие на датчик антипробуксовочной системы (АБС)

Разъединяем клемму АБС и откручиваем 2 болта, которые держат поперечный рычаг.

Аккуратно отводим в сторону, очень стараемся ничего не повредить. Вытираем пот со лба, делаем передышку. Сейчас образовался свободный доступ к поперечным верхнему и нижнему рычагам, самое время чтобы заменить их.

Вот он сайлентблок продольного заднего рычага.

Он у меня даже еще в нормальном состоянии, но раз уж начал замену, то надо менять. Вся беда в том, что его надо выпрессовывать. не пытайтесь его выбивать, это бесполезно. Тут-то нам и понадобится специальное приспособление в виде цилиндра из металла. Мне сделал его знакомый токарь совсем за недорого. Знаю, нынче токари в дефиците, но они есть!

Это цилиндр диаметром 58 мм, высотой 70 мм, внутренним диаметром 35 мм и глубиной стакана 50 мм. Ставим съемник и аккуратно давим

Стакан позволяет равномерно давить на весь сайлентблок и он потихоньку выходит

Вот результат. Выдавленный сайлентблок

Меняем сайлентблок на новый и запрессовываем его на прежнее место. Постарайтесь расположить его также, как был старый. Имею в виду расположение «ушей». На фотке снизу финальный этап. Обратите внимание на пластины, их я подложил для того, чтобы стакан-приспособа стоял ровно.

Остается открутить подпружинный рычаг. У меня это было самое сложное действие, оба рычага не захотели откручиваться и пришлось их спиливать. Это не очень приятно, особенно лежа под машиной, но что делать. надо! Рычаг крепится к балке болтом с эксцентриком и надо сделать два аккуратных пропила между рычагом и балкой. В итоге получаем вот такой старый рычаг со спиленным болтом.

Далее, все собираем в обратном порядке. Я бы рекомендовал сначала все предварительно собрать не затягивая, поставить домкрат под рычаг, как на фотке снизу. Это сымитирует колесо на дороге и резинки встанут на свои места.

После этого можно все протянуть основательно. Вот таким способом, за пару выходных на даче можно сэкономить приличную сумму. И хорошо провести время!

Меняем задние сайлентблоки задних рычагов на Форд Фокус 2 своими руками

В отличие от более дешёвых моделей, задняя подвеска Форд Фокус второго поколения имеет современную сложную конструкцию. Эту мультирычажная система, которая обеспечивает независимую подвеску задних колёс. Благодаря такой схеме подвески автомобиль получил мягкий комфортный ход, хорошую поперечную и продольную устойчивость. Но, как известно, чем больше в системе деталей, тем сложнее она в ремонте. Как устроена задняя подвеска Форд Фокус и по какому алгоритму проводится замена задних сайлентблоков задних рычагов, как подобрать нужные вместо оригинала, разберёмся сегодня.

Когда менять сайлентблоки задних рычагов на Форд Фокус 2

Износ видно сразу.

То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.

То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:

  • стук и скрип в районе заднего моста;
  • неустойчивость автомобиля при резком перестроении и в поворотах;
  • увод машины в сторону при торможении;
  • неравномерный износ резины задних колёс;
  • нарушенные углы развала-схождения задних колёс.

Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.

Какие сайлентблоки будем ставить?

Ремонт задней подвески иногда предполагает не замену сайлентблоков, а полную замену рычагов. Во-первых, это проще, во-вторых, будет гарантия, что геометрия подвески сохранится.

Новые сайлентблоки установлены.

Читать еще:  Ремонт щитка приборов Форд Фокус 2

Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.

На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:

  • Lemforder 31938 01 , это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм;
  • Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2;
  • Febi 34249 , продаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага;
  • десять болтов Febi 29451 с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15;
  • два регулировочных болта для установки развала Mazda BP4K-28-66ZB ;
  • две регулировочные шайбы Mazda BP4K-28-473A ;
  • Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм;
  • внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182 , диаметры такие же;
  • две втулки стабилизатора поперечной устойчивости Lemforder 34054 01 .

Все запчасти выглядит примерно так

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).

Замена сайлентблоков задних рычагов Форд Фокус 2

Устанавливаем автомобиль на смотровую яму или эстакаду, устанавливаем противооткатные башмаки под передние колеса и срываем гайки крепления заднего колеса. Поддомкрачиваем заднюю часть машины и снимаем колесо.

    Тщательно очищаем от грязи все элементы подвески, резьбовые соединения обрабатываем проникающей смазкой, ждём несколько минут, чтобы смазка пропиталась.

Смазываем всё что видим.

Готовимся к перепрессовке.

Oстальные сайлентблоки меняются по такой же методике на полностью снятых рычагах. Сборка проводится в обратной последовательности. Мягкой и бесшумной всем подвески и ярких впечатлений от путешествий!

Замена сайлентблоков Форд Фокус 2

Смотрите также

Способ выставления сайлентблоков перед затягиванием

    2 0 2k

Причины курсовой неустойчивости — порыв сайлентблоков

    40 0 59k

Какие сайлентблоки лучше

    34 1 63k

Сайлентблок

    0 0 49k

Какие производители сайлентблоков отвечают требованию — «цена-качество»?

При самостоятельной замене сайлентблоков переднего рычага на Форд Фокус 2, в гаражных условиях, не имея установки пресса, если у вас не будет под рукой молотка с зубилом и болгарки с тисками, к снятию рычага дабы поменять сайленты не имеет смысла. Процесс будет долгим и мучительным.

Сколько стоит поменять сайлентблоки переднего рычага

Так как замена задних сайлентблоков Форд Фокус 2 требует несколько часов работы, в сервисе за такую процедуру с вас запросят около 2 тыс. руб. Цена одного заднего сайлентблока рычага передней подвески, если вы покупаете Lemforder 33413 01, будет стоить 1400 р., а цена переднего сайлента Lemforder 33412 01 обойдется в 340 р. Так что минимальная цена замены задних сайлентблоков фокус 2 обойдется в 3500 р. и включив стоимость переднего, к этой цене можно добавить еще 300 руб. При отсутствии инструментов нужных при выпрессовке и запрессовке сайлентблоков, можно воспользоватся услугами пресса в автосервисе и это будет стоить в районе 1. тыс. Есть вариант замены сайлентблоков значительно проще, но несколько дороже, для этого вам нужно будет просто купить рычаг в сборе, который обойдется вам чуть меньше 6 000 р., но зато потребуется лишь замена рычага, которую произвести намного проще.

По рекомендации производителя, замену сайлентблоков на Форд Фокус требуется производить каждые 30 – 40 тыс. км.

Инструменты для замены сайлентблоков рычага передней подвески Фокус 2

Набор ключей и головок, в частности обязательно должны присутствовать:

  • головки на 15,18, 21, 22, ключи такие же;
  • молоток с зубилом и болгаркой;
  • тиски, домкрат;
  • также желательно чтобы была вэдеха, графитка и мелкая наждачная шкурка.

Как заменить сайлентблоки рычагов на Фокусе

Демонтаж зачастую производят методом спиливания, а установку запрессовыванием или забиванием (чтобы сайлентблок легче садился можно использовать WD-40 или мыльный раствор, но, ни в коем случае не смазку). Оба сайлентблока можно поменять лишь на снятом рычаге.

Процесс демонтажа рычага и замены сайлентблоков

На фото с комментариями вы можете наглядно увидеть, что вас ожидает, дабы решить что проще — замена сайлентблоков Ford Focus 2 своими руками или доверить это дело специалистам.

Первым делом поддомкрачиваем снимаем колесо и откручиваем шаровую.

Если нет специального съемника, то чтобы проще вышла шаровая опора можно поджать домкратом и выбить её используя наставку.

Читать еще:  Ford Focus 3 рестайлинг обзор

Откручиваем гайки крепления заднего и переднего сайлентов.

Вот видим дефекты заднего сайлентблока. Такие порывы могут быть источником шума на кочках, а на скорости вибрировать руль.

Если сайлентблок сильно порван, то просверлив дырки в резине между основой сайлентблока и штоком рычага его можно прокрутить, чтобы сорвать. Так что зажимаем в тиски и делаем.

Проворачиваем и снимаем основу с креплением.

То что осталось на штоке рычага придется подпиливать болгаркой и сбивать зубилом и молотком.

С другим сайлентблоком решил поступить чуть иначе и сразу его аккуратно распилил.

На внутренней части срезаем резину и легонько, дабы не повредить рычаг делаем пропил, а потом зубилом и молотком сбиваем.

Обязательно вал рычага хорошо обшкурьте наждачкой — иначе замучаетесь напрессовывать новый сайлентблок.

Вот такие задние сайлентблоки переднего рычага были куплены для Фокуса

Чтобы проще посадить можно подогреть феном (но осторожно чтобы не сгорел).

Ориентируясь на метки садим сайлентблок. Чтобы все пошло как по маслу лучше смочить шток мыльной водой или WD-40.

Совместив метки надеваем сайлентблок на рычаг.Моими метками являются 2 прорези на сайлентблоке, их наводим на середину шва сварки рычага.

Собираем все и ставим готовый рычаг на место. При закручивании болтов крепления рычага желательно смазать их фиксатором резьбы, а палец шаровой, дабы следующий раз было проще вынимать, графитной смазкой.

Замена задник рычагов, сайлентблоков, передних стоек стабилизатора

Ford Focus 2007

  • При смене летних колес на зимние мной был обнаружен очень сильный износ резины с внутренней стороны на задней оси.

    Недолго думая сунулся на развал/схождение, но не тут то было. Вердикт сервиса оказался неутешителен – износ сайлентблоков всех задних рычагов. Следовательно работы возможны только после замены рычагов.

    Ну что же, недолго думая были заказаны новые серпы и косточки, а в подпружинный рычаг, по причине его очень высокой стоимости и отсутствия дублей было решено менять сайлентблоки.

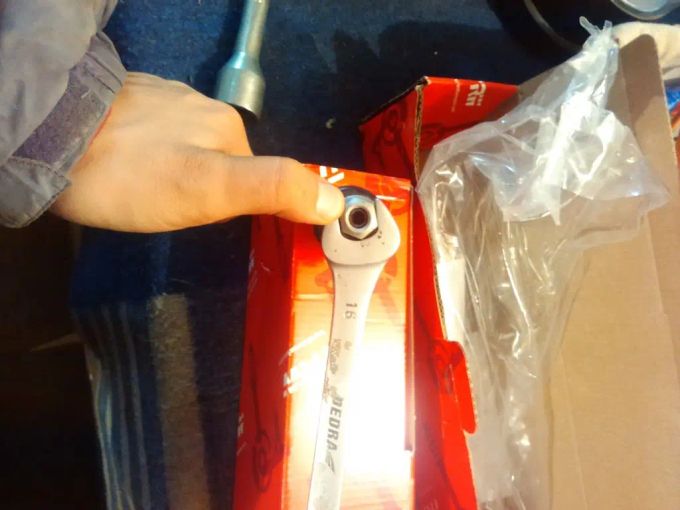

    Итак, поизучав ффклуб, рычаги решил взять febi. Да, сейчас начнут кричать что амно и долго не ходят. Машина моя, что хочу то и беру. К тому же опыт камрада Веталь76 говорит о том, что кости данной марки ходят у него уже более 30 тысяч и все норм.

    Итак с рычагами все понятно, закуплено. Как быть с подпружинным? У меня стоят для улучшенной подвески под L-образные стойки стабилизатора, а для них дублей нормальных нет. Только оригинал. А один рычаг стоит 4500 руб. Много? Да нет, не много, у знакомого на мерс рычаг 20ку стоит))

    Но так как в планы капитальные вложения в подвеску не входили, то решено менять только сайлентблоки. Опять же основываясь на ффклуб были выбраны сайлентблоки masuma. По отзывам нормальные. Многие ставят.

    Итак, выбрав время в выходной день, заезжаем в гараж и начинаем крутить болты. Ключи на 15, а для развальных болтов 18 и 19, в руки и вперед. Вдшка в помощь. Благо мне повезло, открутились все болты. Нет, не так. ОТКРУТИЛИСЬ ВСЕ БОЛТЫ! Это сэкономило просто кучу времени.

    Особой сложности ни с чем не возникло. Открутил болты, снял рычаги, поставил обратно новые, чуть закрутил. Потом домкратом зажал подвеску с проставкой до 113 мм и окончательно все затянул. Кстати, стяжками для пружин не пользовался, снимал так. Особо ничего не мешает Обратно когда ставил, то домкратом гидравлическим поджимал и затягивал. Так что зря покупал)).

    У брата есть пресс, но поскольку он был у соседа в гараже, а соседа не было, то сайленты меняли в советских огромных тисках. На что хотелось бы обратить особое внимание тех, кто соберется менять резинки, а не рычаг целиком. Старые сайленты имеют разный диаметр. Т.е. перед тем как выдавливать его, то ОБЯЗАТЕЛЬНО необходимо замерить штангельциркулем диаметр. И выдавливать в ту сторону что больше. Тогда никаких проблем с тем, что новые будут проворачиваться или болтаться не будет. Сайленты masuma кстати имеют такие же утолщения как и оригинал. Так что встают нормально, без колхоза. Посмотрим на сколько их хватит. Экономия кстати на лицо. 1000 рублей резинки все, и 4500 за 1 рычаг, согласитесь есть разница.

    После всех проделанных процедур поехал на сход/развал. Выставили схождение и теперь красота. Как будто на новой машине едешь)) Кстати, из рычагов были убиты только кости и подпружинный. Сайлентблоки на серпах были в хорошем состоянии. Никаких трещин, отслоений или чего-то еще я на них не наблюдал. Так что привет спецам кто говорит что менять надо сразу все. Это не так. Знал бы, не тратил лишние деньги.

    Попутно заменил передние стойки стабилизатора на «усиленные» от Мондео. Зря менял. Мои еще были в хорошем состоянии при пробеге 137000 км. Но поскольку были куплены, то поставил их.

    Если есть вопросы спрашивайте, что знаю подскажу.

    з.ы. схождение отрегулировали все в зеленой зоне

    но обратил сегодня внимание что машину тянет вправо. И чтобы ехать прямо руль приходится уводить немного левее. Что может быть? На переднем правом небольшая грыжа, может быть из-за этого?
