Aux Ford Focus 3 где находится

Ford focus 3 aux вход

В связи с одной идей мне потребовался AUX в авто. Поискав тут, на драйве, на ffclub’e нашел решение данного вопроса.
Данная тема актуальна для владельцев авто с РП32.

Но, к сожалению, у меня, как и у одного форумчанина на ffclub’e, машина выпуска конца ноября 2012 года. И дело в том, что просто подключив провода аудиосистема авто не воспринимает подключенное устройство. Перехода с флешки на устройство, подключенное через AUX происходит по двойному клику на соответствующую кнопку на магнитоле не проиходит.
В обычном случае после подключения проводки сразу видит подключение.
Сегодня около 3 часов пытался подключить AUX выход с помощь зачищеных проводов AUX провода, с помощью обычных проводов(они толще, плотнее сидят в гнезде). Все безуспешно.
Считаю, что мой случай максимально критичный и хочу его разобрать с начала и помочь тем, кто хочет проделать такое же.

И так. Закончив свои попытки в «быстром подключении» решил сделать основательно.

Этап 1. Проводка.

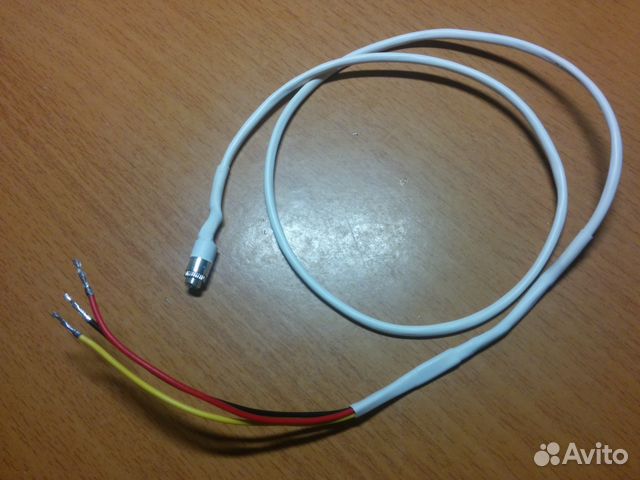

Как я уже написал, шнур AUX зачистить. Опыт ребят с ffclub’a показывает, что лучше брать провод понадежнее с заземлением. Я купил 5-ти метровый, толстый провод в магазине «Метро» за 99р.
Отрезал нужный кусок. В моем случае около 3,5 м. Зачистил. Получилось 3 конца: белый, красный и земля.
После этого я взял от старого компьютера штекер с проводами питания floppy(дискетник). Именно они подойдут нам. Обращаю внимание, что ребята с ffclub’a писали, если взять от питания дисковода или жесткого диска(не SATA, а старый тип), то коннекторы не подойдут.

Вытаскиваем проводки с коннекторами из штекера. Я вытащил желтый, красный и черный.
Далее делаем тоже самое. Зачищаем, скручиваем, изолируем. В данном случае хорошо бы спаять, но к сожалению, у меня нет паяльника. Сделаю как появится возможность.
У меня получилось желтый+белый, красный+красный, черный+земля.

Этап 2. Подключение к магнитоле.
С готовым проводом приходим в авто и первым делом разбираем магнитолу.
На разборе магнитолы останавливаться подробно не буду, т.к. по разбору достаточно инфы. Снимаем переднюю часть магнитолы, та что с кнопками и отключаем ее штекер.
Далее откручиваем два торекса блока управления(он CD-дисковод). И вынимаем его.
В него вставлен широкий штекер. Вынимаем его. На этом штекере снизу желтая защелка, вытаскиваем и ее.

Далее внимательно смотрим на нумерацию на штекере. В одном из двух рядов коннекторов отсчет начинается от цифры «2», в другом от «14».
В ряду с «2» отсчитываем деление под номером «6» — это земля.
В ряду с «14» отсчитываем деление под номером «17» и «18» — это левый и правый каналы аудиосистемы.
Вставляем «землю»(у меня черный) соответственно в «6», с правым и левым каналом, возможно, придется потрудиться. Т.к. какой какой цветной провод AUX’a за какой канал отвечает сказать сложно. У меня получилось с первого раза.
«17» — красный, «18» — белый(желтый). Вставить коннекторы от флопика получилось, но не без усилий. Мне пришлось их немного подогнуть.
Убедившись, что коннекторы видны со стороны желтой планки снизу штекера вставляем эту защелку.
Вставляем в блок управления магнитолой.

Установка и активация AUX (аукс) на автомобили
Focus 3 Kuga 2 Fiesta
Стоимость AUX:
аукс фокус 3 дорестайл – 1000р.
aux focus 3 рестайл и куга 2 – 1300р

После установки на Focus 3 у вас в машине будет разъем 3.5 (AUX) в облицовочной рамке магнитолы (как на первом фото). Для Kuga 2 рекомендую установить модуль блютуз или вывести AUX в декоративную облицовку в районе рулевого колеса (фото №4) Соединение с вашим телефоном с помощью провода «папа» – «папа» (необходимо купить самостоятельно).

Для воспроизведения с вашего телефона необходимо нажать на магнитоле кнопку «AUX». При воспроизведении не будет потери качества звука, не будет помех. На рулевом колесе через штатные кнопки можно управлять громкостью. Для переключения треков с необходимо использовать телефон.

Если из описания что-то не понятно, то с радостью отвечу на ваши вопросы (пишите или звоните)

На ваш автомобиль также возможно установить модуль Bluetooth (блютус)

У вас не будет никаких проводов и адаптеров в прикуриватель. Модуль устанавливается за магнитолой и дает возможность подключить телефон или планшет для прослушивания музыки или другого контента. Питание модуля от блока предохранителей. Сам модуль Bluetooth не позволяет получить «громкую связь» т.е. разговаривать через него не получится. Стоимость 2000 р.

Большой опыт. Гарантия на все время эксплуатации
Активация «скрытых» опций по договоренности. Круиз контроль.
